Производитель Rogers PCB | РЧ и СВЧ печатные платы | RO4350B, RO4003C и RT/duroid 5880

Как гибкий производитель РЧ- и СВЧ-печатных плат, HilPCB выполняет быстрое изготовление и серийное производство Rogers PCB. Мы обрабатываем ламинаты RO4350B, RO4003C, RO3003 и RT/duroid с гибридными стеками Rogers + FR-4, контролем импеданса ±5% и быстрой отгрузкой за 24–48 часов для стандартных плат Rogers.

ВЧ- и микроволновые Rogers PCB с контролируемыми линиями импеданса и hybrid stackup
✓
Экспертиза материалов с малыми потерями (Df 0,0009–0,004)
✓
Быстрая отгрузка за 24–48 часов для складских сердечников
✓
Контроль импеданса ±5%
✓
Гибридный стек (Rogers + FR-4) — экономия 30–50%
✓
Измерения VNA S-параметров и TDR

Зачем выбирать Rogers для высоких частот?

Малые потери, стабильный Dk и предсказуемая фаза для ВЧ и микроволн

Как специализированный производитель высокочастотных PCB, HilPCB соединяет электромагнитное моделирование и серийное производство. Создание надежной платы Rogers требует строгого контроля допусков диэлектрической проницаемости и потерь от шероховатости меди. По сравнению со стандартным FR-4 PCB ламинаты Rogers обеспечивают очень малые диэлектрические потери (Df обычно 0,0009–0,004 при 10 GHz) и стабильную диэлектрическую проницаемость с разбросом Dk в пределах ±2%, сохраняя insertion/return loss и точность фазы в ВЧ- и микроволновых диапазонах. Для частот 5–40+ GHz RO4350B, RO4835 и RT/duroid сохраняют предсказуемую геометрию линии и импеданс, что критично для радаров, 5G-фронтендов и систем спутниковой связи.

Мы поддерживаем стандартную обработку распространенных толщин ламинатов (включая RO4350B в 10, 20, 30 и 60 mil и RO4003C в 8, 12, 20 и 32 mil), что обеспечивает быстрое изготовление прототипов за 24–48 часов. Наш процесс — plasma activation PTFE-композитов, контроль roughness low-profile copper (Ra ≤1,5 μm) и точный профиль давления ламинирования — поддерживает hybrid stackup: Rogers остается там, где идет ВЧ-энергия, а внутренние плоскости используют многослойные FR-4 для снижения стоимости материала на 30–50%. См. руководство Rogers PCB и заметки по проектированию stackup.

Критический риск: Плохая адгезия PTFE, смещенные bond film или избыточные температурные градиенты ламинирования вызывают void, сдвиг слоев и drift Dk, увеличивая reflection loss и ошибку фазы, особенно выше 10 GHz.

Наш подход: Мы используем контроль процесса ламинирования с plasma pre-clean, differential-pressure lamination и температурными датчиками. Симуляции signal integrity и TDR-проверка импеданса сопоставляют модель с измеренными данными. Hybrid-конструкции с выборочным PTFE балансируют ВЧ, стоимость и технологичность.

Для экстремальных RF/mmWave-систем — radar, 5G front-end и aerospace-коммуникаций — платы Rogers сочетаются с нашими линиями High-Frequency PCB и керамических PCB для расширения термической и электрической стабильности в диапазоне 24–110 GHz.

  • Поддержка RO4000®, RO3000® и RT/duroid®
  • Insertion-loss цели ниже ~0,5 dB/in при 10 GHz (зависит от дизайна)
  • Обратное сверление до <10 mil для удаления незадействованных участков отверстий
  • Impedance coupons коррелируются с field solver
  • Hybrid optimization с Rogers на критичных ВЧ-слоях

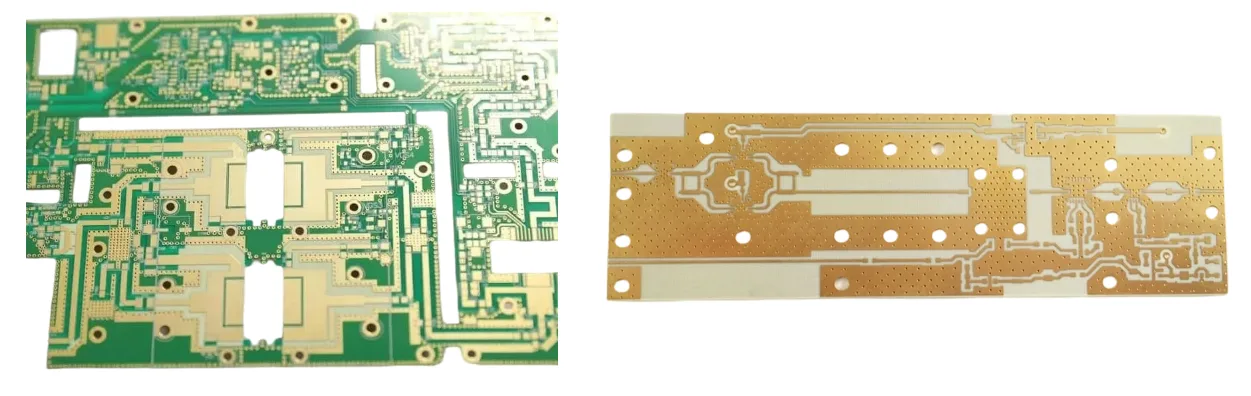

ВЧ-линии Rogers и coupons для проверки импеданса

🚀 Запрос быстрого предложения

✨ Автоматически заполнено на основе текущей страницы продукта

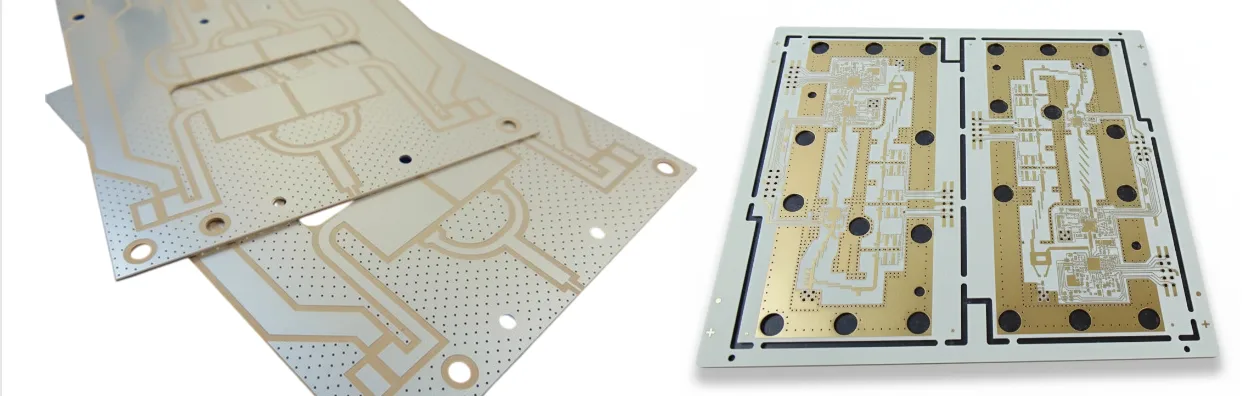

Процесс Rogers PCB с plasma, сверлением и ВЧ-метрологией

📋 Получить полные возможности

✨ Автоматически заполнено на основе текущей страницы продукта

Специализированный ВЧ/микроволновый производственный контроль

Обращение с PTFE, low-profile copper и ступенчатое ламинирование

PTFE- и керамиконаполненные ламинаты требуют плазменного травления для активации стенки отверстия, ступенчатых профилей 175–185 °C и сверления с контролируемой глубиной для вывода сигнала. УФ-лазерные микропереходы 75–100 μm и обратное сверление удаляют резонансные незадействованные участки в каналах 25+ Gbps.

Контроль включает TDR импеданса ±5% и выборочные VNA S-параметры S11/S21 обычно до 40 GHz. Микрошлифы подтверждают ≥20 μm меди в стволе отверстия, ионное загрязнение удерживается ≤1,56 μg/cm². См. ВЧ-тестирование и проверку импеданса.

  • Low-profile/VLP copper для снижения conductor loss примерно на 10–25%
  • Обратное сверление и оптимизация вывода сигнала для малых отражений
  • TDR coupons на каждой panel при задании в RFQ
  • VNA S-параметры для ВЧ-прототипов
  • Документация по рабочим процессам IPC-6018

Технические характеристики Rogers PCB

Материалы Rogers, геометрия и тесты для ВЧ, микроволн и mmWave

Процесс и валидация по IPC-6018 для высокочастотных PCB
Область решенияСтандартный маршрутРасширенная проверкаОснование подтверждения
Число слоев
1–28 слоевДо 50 слоев; hybrid stackupIPC-6018
Базовые материалы
RO4003C™, RO4350B™, RT/duroid® 5880RO3003™, RO3010™, Taconic, Isola; hybrid с FR-4IPC-4103
Dk
≈2,2–10,2Dk с узким допускомDatasheet материала
Df
<0,004 при 10 GHzUltra-low loss <0,002Datasheet материала
Толщина платы
0,20–3,20 mm0,10–6,00 mm, допуск ±5%IPC-A-600
Вес меди
0,5–2 ozДо 4 oz; VLP copperIPC-4562
Мин. проводник/зазор
75/75 μm (3/3 mil)50/50 μm (2/2 mil)IPC-2221
Мин. отверстие
0,20 mm0,10 mm + backdrillIPC-2222
Контроль импеданса
±10%±5% или жестчеIPC-2141
Поверхностный финиш
ENIG, Immersion Silver, OSPENEPIG, Soft/Hard GoldIPC-4552/4553
Контроль качества
100% E-test, TDR impedanceVNA S-параметры, ionic contaminationIPC-9252
Сертификация
ISO 9001, UL, IPC Class 2AS9100, MIL-PRF-31032, IPC Class 3Отраслевые стандарты
Срок изготовления
7–15 днейОтгрузка за 24–48 часов для стандартных толщин сердечникаПроизводственный план

Ищете возможности производства помимо этого продукта? Посмотреть полный обзор возможностей

Готовы начать ваш PCB проект?

Независимо от того, нужен ли вам простой прототип или сложный производственный запуск, наши передовые производственные возможности обеспечивают превосходное качество и надежность. Получите вашу расценку в течение 30 минут.

Signal integrity через проектирование

Используйте полевой решатель с моделью шероховатости меди от поставщика ламината и проверяйте выпущенную геометрию купоном TDR, если задано. Сохраняйте согласованными возвратные переходные отверстия и вывод сигнала. Для быстрых линий планируйте обратное сверление до незадействованных участков <10 mil, когда это требует анализ; см. проверку импеданса и ВЧ-проектирование.

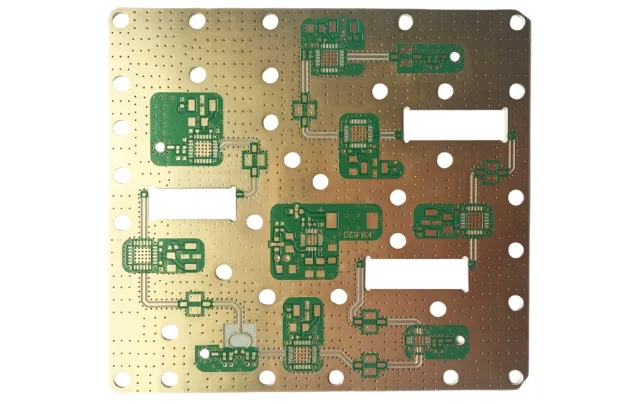

ВЧ-компоновка с ограждением из заземляющих переходных отверстий, корреляцией расчетов и обратным сверлением

Заказные платы Rogers для ВЧ и СВЧ: переходы, заземление и производственный контроль

Заказная плата Rogers обычно проваливается по механическим, а не электрическим причинам: несмоделированный вход сигнала, земляной план, порезанный ограждением переходных отверстий, или шероховатость меди, проигнорированная в бюджете потерь. Закрытие этих трёх пунктов на этапе проектирования — то, что делает сервис изготовления плат Rogers предсказуемым.

Переходы и вводы сигнала. Там, где сигнал покидает ламинат — в разъём, кабель или другой диэлектрик, — неоднородность доминирует в отклике. Проектируйте ввод с тем же контролируемым импедансом, что и дорожка, и валидируйте его калибровочным купоном на той же панели. Для СВЧ-работ задайте в RFQ купон и требуемые выходы TDR/VNA, чтобы они стали частью согласованных поставок.

Заземление и стратегия переходных отверстий. Заземлённая копланарная линия требует плотного симметричного ограждения из переходов, привязанного к непрерывной опорной плоскости. Асимметрия создаёт синфазное излучение, которое позже всплывает как неожиданные эмиссии. Где дизайн использует переходы микрополосковая–полосковая линия, стек слоёв должен быть определён до прорисовки трассировки.

Производственный контроль на малопотерьных материалах. PTFE-ламинаты мягкие и склонны к размерным сдвигам — дизайн панели, параметры сверления и подготовка поверхности должны быть настроены под материал. Тип медной фольги влияет на потери проводника на высоких частотах; стандартная и низкопрофильная фольга в тугом бюджете потерь невзаимозаменяемы. Выборы покрытия и финиша тоже взаимодействуют с ламинатом — обсудите эти производственные контроли с нашими инженерами до выпуска фотошаблонов.

Когда ВЧ-входной каскад сидит рядом с плотным цифровым управлением, оцените HDI или гибридный стек, чтобы доля контролируемого импеданса оставалась малой. Для частотно-чувствительных механических ограничений сравните варианты PTFE-ламинатов.

Если бюджет потерь или геометрия ввода ещё открыты, внесите стек и частотный диапазон в ревизию ВЧ-стека до выпуска фотошаблонов; мы подтвердим ламинат, тип медной фольги и допуск по толщине, которые дизайну действительно нужны.

Выбор подходящего материала Rogers

Как гибкий производитель РЧ-печатных плат, HilPCB оценивает свойства марок по рабочей частоте, бюджету потерь и методам монтажа:

RO4350B™ (Dk ~3,48; Df ~0,0037 при 10 GHz) — наш наиболее часто обрабатываемый углеводородный ламинат с керамическим наполнителем. Он сочетает малые диэлектрические потери со стандартной обработкой FR-4 и огнестойкостью UL 94V-0, что делает его идеальным для усилителей мощности 5G, РЧ-фронтендов и коммерческой беспроводной инфраструктуры.

Изготовление PCB на Rogers 4350B

Углеводородный ламинат RO4350B с керамическим наполнителем обрабатывается на стандартном оборудовании для FR-4, однако сохранение ВЧ-характеристик при серийном производстве зависит от свойств материала и планирования стека. Ключевые параметры процесса — марка препрега, профиль давления ламинирования и подготовка поверхности для адгезии меди.

В запросе на изготовление платы RO4350B подтвердите следующие параметры:

ПараметрЗначение / вариантыПримечания
Диэлектрическая проницаемость (Dk)3,48 ±0,05 (номинал при 10 GHz)Укажите метод определения Dk в RFQ (IPC-TM-650 2.5.5.5)
Коэффициент диэлектрических потерь (Df)0,0037 при 10 GHzКерамический наполнитель; проверьте бюджет потерь до расчета предложения
Стандартная толщина10, 20, 30, 60 milНестандартная толщина может увеличить срок изготовления
Срок — плиты из складского запасаОтгрузка за 24–48 часовСтандартная толщина; наличие подтвердите при запросе цены
Срок — нестандартное исполнениеГрафик согласуется в коммерческом предложенииСпециальная толщина или гибридный стек
Подготовка поверхностиВыберите подготовку для фактической смолы и системы склеиванияRO4350B — углеводородный/керамический ламинат. После сверления может потребоваться химическое или плазменное удаление смазанных слоев; подтравливание не рекомендуется.

После утверждения марки и толщины ламината на согласованность импеданса и вносимые потери на рабочей частоте сильнее всего влияют оставшиеся параметры процесса: профиль давления ламинирования у изготовителя и профиль медной фольги (стандартный или VLP).

RO4003C™ (Dk ~3,38; Df ~0,0027 при 10 GHz) обеспечивает на ~27% меньшие диэлектрические потери и более высокую теплопроводность, чем RO4350B, для более жестких бюджетов потерь.

RT/duroid® 5880 (Dk ~2,20; Df ~0,0009) поддерживает сверхнизкопотерные микроволновые и mmWave-конструкции вплоть до диапазонов Ku, Ka и W.

RO3003™/RO3010™ обеспечивают стабильность PTFE-керамики, эталонную для автомобильного радара 77 ГГц. Гибридный стек может зарезервировать Rogers для РЧ-микрополосковых слоев и использовать FR-4 для силовых или цифровых цепей, снижая стоимость заготовки на 30–50%. См. наше руководство по бюджетированию микроволновых потерь.

Выбор материала для платы Rogers: цена, цели по Dk/Df и гибридные стеки с FR-4

Спецификация платы Rogers — сначала решение по материалу, и только потом по производству. Семейство охватывает ламинаты с очень разными диэлектрическими проницаемостями, тангенсами потерь и поведением в обработке, а разброс цен между ними велик. Правильный выбор начинается с электрического требования и дальше согласуется с ценой и технологичностью.

Какой материал Rogers под какую задачу. Ламинаты на основе PTFE вроде RT/duroid 5880 дают самые низкие потери для миллиметровых и высокочастотных работ, но они мягкие, размерно нестабильны и сравнительно дороги. Углеводородно-керамические материалы вроде RO4350B и RO4003C дают стабильный Dk при гораздо более простой обработке — обычный выбор, когда высокочастотная плата Rogers должна быть ещё и серийным изделием. Когда требуется широкополосная работа в широком температурном диапазоне, свойства материала нужно оценивать в ваших рабочих условиях, а не только на 10 ГГц.

Гибридные стеки Rogers + FR-4. Гибридная плата Rogers + FR-4 использует малопотерьный материал только там, где проходит ВЧ-тракт, и стандартный FR-4 в остальном — контроль стоимости без ущерба критическим цепям. Смешанный стек FR-4 + Rogers требует внимания к совместимости при ламинации, разбегу КЛТР и позиционированию отверстий между разнородными материалами. Многослойный Rogers или гибридный билд должен также определить, на что ссылается импеданс при переходе сигнала между двумя диэлектриками.

Страна производства и снабжение. Выбор поставщика плат Rogers, в Китае или локально, сводится к срокам поставки и итоговой стоимости не меньше, чем к бренду ламината. HILPCB проверяет марку Rogers и сертификат соответствия для каждой сборки и может посоветовать альтернативы, если конкретная марка ограничена — варианты ламинатов и стеков смотрите на странице высокочастотных плат.

Тепловые и ВЧ-требования сходятся на усилителях мощности: ламинат задаёт электрическое поведение, но тепло всё равно должно уйти с платы. Для таких дизайнов механическую и тепловую половину задачи решают конструкции на металлической и алюминиевой основе, часто в гибриде с ВЧ-ламинатом.

Инженерные примеры Rogers PCB для ВЧ-выпуска

Эти типовые инженерные сценарии показывают, как HilPCB проверяет марку Rogers, bonding, медь, launches и ВЧ-доказательства относительно одного выпущенного stackup. Предложение определяет применимый маршрут материала и объем измерений.

Антенные платы автомобильного радара 77 GHz. Метод Dk/Df, профиль меди, геометрия линий, зона антенны, переходы vias и ограничения radome или монтажа должны оставаться согласованными. Используйте руководство по mmWave antenna array для подготовки требований к материалу, launch, backdrill и VNA.

Радиомодули 5G и beam-forming. Гибридная конструкция RO4350B и FR-4 может разделить ВЧ-, силовые и цифровые функции, но bondply, совмещение, фазовое сопровождение и тепловые пути нужно проверять вместе. Пример RO4350B PCB организует решения по stackup и coupons.

ВЧ-прототипы и тестовая аппаратура. Замены материалов, connector launches, плоскости калибровки, de-embedding и повторяемое размещение coupon определяют, поддерживают ли измеренные S-параметры проектное решение. См. пример прототипирования Rogers PCB при определении пакета выпуска и тестов.

Rogers PCB в 5G radio, автомобильном radar и aerospace payload

Расширенное обеспечение качества ВЧ

Помимо AOI/E-test выборочный VNA характеризует S11/S21 примерно до 40 GHz, а TDR проверяет импеданс в пределах ±5%. Микрошлифы подтверждают ≥20 μm barrel copper и типичное совмещение ±50 μm; ionic contamination ≤1,56 μg/cm². См. методы ВЧ-тестирования.

Инженерная гарантия и сертификация

Опыт: RF-конструкции используют correlation coupon-to-solver и hybrid stackup, когда предоставлены электрические цели и coupon design.

Экспертиза: Проверяются подготовка поверхности, low-profile copper, ламинирование, controlled-depth drilling и backdrill по материалу.

Авторитетность: Процессы могут быть согласованы с IPC-6018 и AS9100-документацией из предложения.

Доверие: Укажите партии материала, traveler, coupon, VNA/TDR и срок хранения в RFQ; HilPCB подтвердит включенные записи.

Требования RFQ для Rogers PCB

Передайте Gerber или ODB++, NC-drill, чертеж и stackup. Укажите grade и толщину Rogers, замены, bondply/prepreg, профиль и вес меди, finish, объем и срок.

Добавьте метод и частоту Dk/Df, таблицу импеданса, loss/phase targets, backdrill и launch, coupon design и TDR/VNA. 50 слоев, 50/50 µm, hybrid и mmWave не являются автоматически совместимыми; маршрут подтверждается после проверки материала и файлов.

HilPCB поддерживает международные инженерные проекты, включая инженерные команды в Европе и регионе DACH, закупающие высокочастотные платы Rogers. Укажите в RFQ необходимые документы CoC на материалы, анализ микрошлифов и отчеты по тестовым купонам. HilPCB подтвердит доступные документы, методы испытаний и план выборки, а в предложении отдельно укажет включенные и дополнительные позиции.

Испытания Rogers PCB и ВЧ-данные

Material CoC подтверждает grade Rogers, микрошлиф — plated-hole quality, coupon TDR — импеданс, а sample VNA — ВЧ-ответ в согласованном диапазоне. Ionic cleanliness и thermal records добавляются при необходимости.

В RFQ задайте reference plane, de-embedding, fixture, выборку, пределы, формат и хранение. HilPCB отмечает включенные и опциональные доказательства в предложении.

Часто задаваемые вопросы

Когда выбирать Rogers вместо FR-4?
Выбирайте Rogers, если рабочая частота превышает несколько сотен MHz или требуются очень малые потери и стабильность Dk либо фазы. В ВЧ-, микроволновом и mmWave-диапазонах Rogers обычно позволяет лучше выдерживать целевые вносимые/возвратные потери и импеданс, чем FR-4. До производства зафиксируйте конкретную смоляную систему Rogers и профиль меди, чтобы проект и утвержденный материал опирались на одинаковые ВЧ-допущения.
В чем польза hybrid Rogers + FR-4 stackup?
Rogers можно оставить на ВЧ-критичных слоях, а FR-4 использовать для питания и digital. Цена и ВЧ-результат зависят от распределения слоев, bond material, panel, геометрии и плана тестов.
Предоставляете ли вы измерения S-параметров?
Да. Для ВЧ-прототипов доступны выборочные VNA S11/S21 и TDR coupons; production lots получают coupon и electrical data по требованию.
Как контролируются via-stub на высокой частоте?
При необходимости выполняется обратное сверление, оставляющее остаточный участок ствола переходного отверстия короче 10 mil; для переходов запуска сигнала применяют сверление с контролируемой глубиной, чтобы уменьшить отражения.
Какие финиши рекомендуются для ВЧ-pad?
ENIG и Immersion Silver дают плоские малошероховатые поверхности. ENEPIG предпочтителен для wire-bond или mixed RF/analog assemblies.
Что такое гибридная плата Rogers + FR-4?
Гибридная плата Rogers + FR-4 использует малопотерьный ламинат Rogers только там, где проходит ВЧ или высокоскоростной тракт, и стандартный FR-4 для остальной части платы. Это контролирует стоимость материала без ущерба критическим цепям. Билд требует внимания к совместимости ламинации, разбегу КЛТР и позиционированию отверстий между двумя материалами, а импеданс должен быть определён через переход.
Каковы диэлектрическая проницаемость и коэффициент диэлектрических потерь (Df) материала Rogers RO4350B?
Для RO4350B Rogers указывает process Dk 3,48 ±0,05 и Df 0,0037 при 10 GHz/23 °C; измерение выполнено методом clamped stripline. Отдельно измеренный design Dk составляет 3,66 в диапазоне 8–40 GHz. Выбирайте значение и метод из паспорта материала с учетом фактической толщины и конструкции. Dk влияет на фазовую скорость, а Df вносит вклад в диэлектрические потери; суммарные вносимые потери также зависят от меди, геометрии и переходов. Для проверки Dk/Df конкретной партии согласуйте конструкцию купона, метод измерения или извлечения параметров и условия испытаний. Один TDR-купон для контроля импеданса сам по себе не подтверждает Dk/Df ламината.
