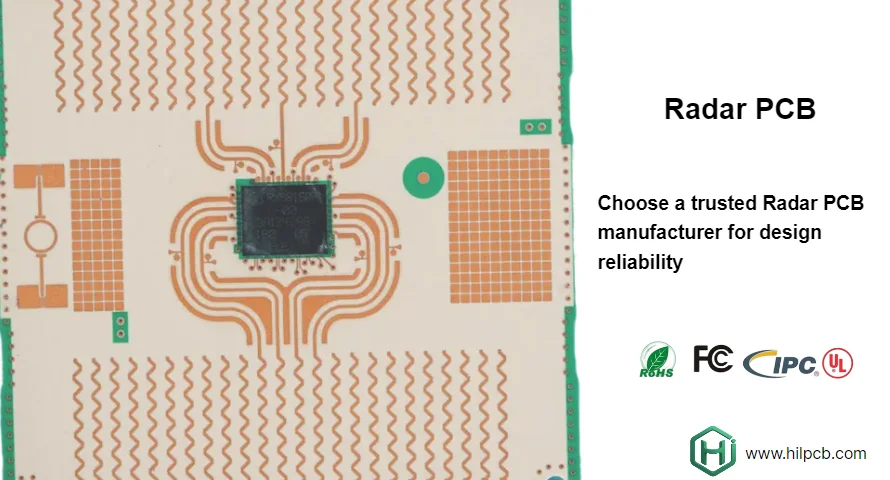

Современные радиолокационные системы требуют исключительной точности, стабильности и производительности от своих печатных плат. Будь то для автомобильного предотвращения столкновений, военного наблюдения, мониторинга погоды или аэрокосмической навигации, радарные PCB должны безупречно работать в экстремальных диапазонах частот — часто от 24 ГГц до 300 ГГц — сохраняя целостность сигнала в суровых условиях окружающей среды.
Наши передовые возможности производства радарных PCB сочетают специализированные материалы, прецизионное проектирование и строгие протоколы испытаний для поставки плат, соответствующих строгим стандартам оборонных подрядчиков, автомобильных OEM-производителей и аэрокосмических производителей по всему миру.
Что такое радарная PCB и как она поддерживает радиолокационные системы?
Радарная PCB служит фундаментальной платформой схемы для радиолокационных систем, управляя передачей и приемом электромагнитных волн, используемых для обнаружения объектов, измерения расстояний и определения скоростей. В отличие от обычных печатных плат, радарные PCB должны обрабатывать миллиметровые волновые частоты с минимальными потерями сигнала, поддерживать точный контроль импеданса и надежно работать в температурных экстремумах от -55°C до +125°C.
Основные функции в радиолокационных системах:
- Генерация и модуляция сигнала – Создание точных частотно-модулированных непрерывных (FMCW) или импульсных радиолокационных сигналов
- Усиление мощности – Усиление передаваемых сигналов до требуемых уровней мощности без внесения искажений
- Низкошумный прием – Захват слабых отраженных сигналов с минимальными помехами от самой платы
- Обработка сигнала – Преобразование аналоговых возвратов в цифровые данные для идентификации и отслеживания целей
- Синхронизация времени – Поддержание точности на наносекундном уровне для точных измерений дальности
Требования для конкретных применений:
Различные радиолокационные применения требуют индивидуальных решений PCB. Автомобильные радиолокационные системы (24 ГГц, 77 ГГц, 79 ГГц) требуют компактных конструкций с отличным тепловым управлением для автомобильной электроники. Военные и аэрокосмические радары работают на более высоких частотах (X-диапазон, Ku-диапазон, Ka-диапазон) и нуждаются в радиационно-стойких материалах для космических применений или усиленной конструкции для полевых условий. Метеорологические радиолокационные системы уделяют приоритетное внимание долгосрочной стабильности и устойчивости к воздействию влаги.
Наш процесс производства Высокочастотных PCB решает эти разнообразные требования через выбор материалов, оптимизацию слоистой структуры и производственную точность, превышающие стандартные спецификации коммерческих плат.
Как оптимизировать целостность сигнала для радарных схем
Целостность сигнала является решающим фактором в проектировании радарных PCB. На высоких частотах даже небольшие несовершенства в PCB могут вызвать отражения, потери при вставке и фазовые искажения, все из которых могут ухудшить радиолокационные характеристики.
Конструкция с контролируемым импедансом: Для поддержания постоянного импеданса 50 Ом мы обеспечиваем точный контроль геометрии дорожек, толщины диэлектрика и веса меди. Используя моделирование электромагнитного поля, мы достигаем допуска импеданса ±5% во всем диапазоне частот.
Минимизация диэлектрических потерь: Мы выбираем материалы с низкими потерями с коэффициентом рассеяния ниже 0,002 на 10 ГГц, обеспечивая минимальное затухание сигнала даже на высоких радиолокационных частотах, таких как 77 ГГц. Это обеспечивает эффективную передачу мощности и оптимальную чувствительность приема.
Конструкция переходных отверстий и стратегия заземления: Заземляющие переходные отверстия необходимы для поддержания путей обратного тока и ВЧ экранирования. Мы реализуем структуры заземленной копланарной линии передачи (GCPW) и используем HDI PCB со скрытыми/глухими переходными отверстиями, чтобы обеспечить компактные конструкции при сохранении целостности сигнала.
Выбор отделки поверхности: Для радиолокационных применений мы рекомендуем отделки, такие как иммерсионное серебро или ENEPIG, для минимальных потерь и превосходной коррозионной стойкости, особенно для военных и аэрокосмических применений.
Лучшие практики компоновки: Мы проверяем трассировку дорожек, чтобы избежать рассогласования и обеспечить надлежащую изоляцию между чувствительными приемными схемами и путями передачи высокой мощности. Это уменьшает проблемы проектирования до производства, экономит время и улучшает выход годных изделий с первого прохода.
Почему выбирают RO4000 для радарных PCB?
Ламинаты серии Rogers RO4000 являются отраслевым стандартом для высокочастотных радарных PCB, предлагая баланс электрических характеристик, термической стабильности и технологичности.
Преимущества материалов: Ламинаты RO4000 имеют диэлектрическую проницаемость (Dk) от 3,38 до 3,48 на 10 ГГц и коэффициент рассеяния 0,0027, обеспечивая низкие потери при вставке и высокую чувствительность. RO4000 совместим со стандартным оборудованием для производства PCB FR4, снижая затраты и сроки поставки.
Тепловые характеристики: RO4000 сохраняет стабильные характеристики в диапазоне температур от -50°C до +280°C, с теплопроводностью 0,62 Вт/м·K для эффективного рассеивания тепла, обеспечивая надежную радиолокационную работу в экстремальных условиях.
Гибкость проектирования: С несколькими диэлектрическими толщинами и весами меди RO4000 предлагает гибкость для различных радиолокационных частот и уровней мощности. Например, автомобильный радар на 77 ГГц обычно использует более тонкие диэлектрики (5-10 mil), в то время как более толстые сердцевины обеспечивают механическую прочность для низкочастотных радаров.
Проверенная надежность: RO4000 соответствует стандартам IPC-4103 и был валидирован через ускоренное старение, тепловые циклы и испытания на влажность. Его надежность была доказана в автомобильных, аэрокосмических и военных применениях, снижая риски квалификации.
Наш опыт работы с материалами PCB Rogers включает проектирование слоистой структуры, моделирование импеданса и оптимизацию производственного процесса, обеспечивая максимальную производительность в ваших радиолокационных приложениях.
Проверка производительности радарных PCB с помощью испытаний
Для радиолокационных систем существенно, чтобы PCB соответствовали как электрическим спецификациям, так и стандартам надежности. Правильные испытания обеспечивают производительность радиолокационных систем в высокочастотных средах, где даже небольшие несовершенства могут значительно повлиять на точность и надежность.
Ключевые элементы нашего процесса испытаний для радарных PCB включают:
- Электрическую характеризацию для проверки потерь при вставке, возвратных потерь и импеданса с использованием векторных анализаторов цепей (VNA)
- Валидацию антенных портов для обеспечения оптимального согласования импеданса и точности фазы для антенных фидеров в системах с фазированной решеткой
- Высокочастотные испытания при 1,5× номинальной мощности для оценки обработки мощности, термического напряжения и обнаружения потенциальных горячих точек с использованием тепловизионного изображения
- Экологическую квалификацию для моделирования реальных условий через термоударные циклы, хранение при высоких температурах и испытания на устойчивость к влаге
- Испытания на надежность с протоколами MIL-STD-883 для оценки механической ударной стойкости, вибрации и радиационной толерантности для военных и аэрокосмических применений
Проводя эти испытания, мы обеспечиваем, чтобы радарные PCB соответствовали строгим стандартам производительности, поддерживали долгосрочную надежность и эффективно работали даже в самых суровых условиях. Это помогает обеспечить успешную работу радиолокационных систем в критических приложениях, таких как военное наблюдение, автомобильный радар и спутниковая связь.
Как быстро получить расценку на радарные PCB
Получение точной расценки на производство радарных PCB требует четкой коммуникации технических требований и контекста применения.
Основная информация для расценки:
Для предоставления комплексной расценки нам необходимы следующие детали:
- Диапазон частот – Рабочая полоса определяет выбор материала и производственные допуски (например, 77 ГГц автомобильный, Ka-диапазон военный)
- Количество слоев и слоистая структура – Укажите материалы подложки, диэлектрические толщины и веса меди для каждого слоя
- Размеры платы – Габаритные размеры, использование панели и будут ли платы поставляться как одиночные или в массивах
- Требования к импедансу – Дорожки с контролируемым импедансом с целевыми значениями и допусками (обычно ±5 Ом для линий 50 Ом)
- Отделка поверхности – ENIG, иммерсионное серебро или ENEPIG на основе требований применения
- Количество и срок поставки – Объем производства и требуемая дата поставки влияют на ценообразование и производственный подход
Ускоренный процесс расценки:
Для срочных проектов наша онлайн-система расценок предоставляет предварительные цены в течение 2 часов для стандартных радиолокационных конфигураций с использованием материалов RO4000. Просто загрузите ваши файлы Gerber, укажите требования к материалам и укажите любые особые потребности в испытаниях. Наша инженерная команда проверяет каждый запрос расценки, чтобы определить потенциальные проблемы проектирования, которые могут повлиять на технологичность или производительность, предоставляя отзывы вместе с ценообразованием.
Обзор проектирования для технологичности (DFM):
Сложные радиолокационные платы выигрывают от ранней DFM консультации. Мы предлагаем бесплатные обзоры проектов для проектов выше минимальных значений заказа, определяя возможности для оптимизации слоистой структуры, улучшения контроля импеданса или снижения производственных затрат без ущерба для производительности. Этот совместный подход часто снижает стоимость прототипов на 15-30%, одновременно улучшая выход годных с первого прохода.
Путь от прототипа к производству:
Наш гибкий производственный процесс поддерживает проекты от начальных прототипов до крупносерийного производства. Заказы на прототипы (5-25 штук) используют те же материалы и процессы, что и производственные сборки, обеспечивая, чтобы результаты испытаний прототипов точно предсказывали производственную производительность. По мере увеличения объемов мы оптимизируем компоновку панелей и внедряем автоматизированный контроль для снижения удельной стоимости при сохранении точности, требуемой для радиолокационных применений.
Глобальная доставка и поддержка:
Мы осуществляем worldwide доставку радарных PCB с полной документацией прослеживаемости, включая сертификаты соответствия, данные испытаний и отчеты о проверке качества. Для международных оборонных проектов мы предоставляем поддержку соответствия экспортным требованиям и можем производить платы на объектах, сертифицированных по стандартам ITAR, ISO 9001, AS9100 и IPC-6012 Class 3/A.
Чтобы получить вашу расценку на радарные PCB, посетите наш онлайн-портал или свяжитесь напрямую с нашей командой прикладных инженеров. Мы стремимся обеспечить точность, производительность и надежность, которые требуются вашим радиолокационным системам.
Комплексные решения для успеха радарных PCB
Успешная разработка радиолокационной системы выходит за рамки производства PCB и включает сборку, испытания и поддержку интеграции.
Наши комплексные услуги включают:
- Передовое производство PCB с использованием ламинатов высокой частоты Rogers RO4000, RO3000 и других
- Прецизионная SMT сборка с точностью установки до ±25 микрон для ВЧ компонентов с мелким шагом
- ВЧ испытания и характеризация до частот 110 ГГц
- Решения теплового управления, включая PCB с металлической основой для применений радаров высокой мощности
- Консультации по проектированию и анализ целостности сигнала с использованием электромагнитного моделирования
- Полная сборка под ключ от голых плат до запрограммированных, испытанных радиолокационных модулей
Сотрудничая с одним производителем для производства, сборки и испытаний, вы снижаете сложность цепочки поставок, ускоряете циклы разработки и обеспечиваете стабильное качество от прототипа до серийного производства. Наш опыт в области радарных PCB в сочетании с комплексными производственными возможностями делает нас идеальным партнером для вашей радиолокационной системы следующего поколения.
