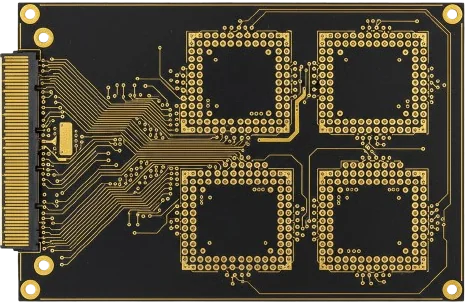

Высокоскоростное производство печатных плат | 25–112 Гбит/с (двадцать пять до ста двенадцати) | PCIe Gen5/Gen6 | Импеданс ±5%
Высокоскоростные цифровые печатные платы для каналов PAM4/NRZ: 25–112 Гбит/с (двадцать пять до ста двенадцати гигабит в секунду) SerDes, PCIe Gen5/Gen6, обратное сверление, низкопотери и сверхнизкопотери стеки, и контролируемый импеданс ±5% (плюс/минус пять процентов), проверенный TDR/VNA. Быстрое изготовление прототипов за семь дней (семь дней).

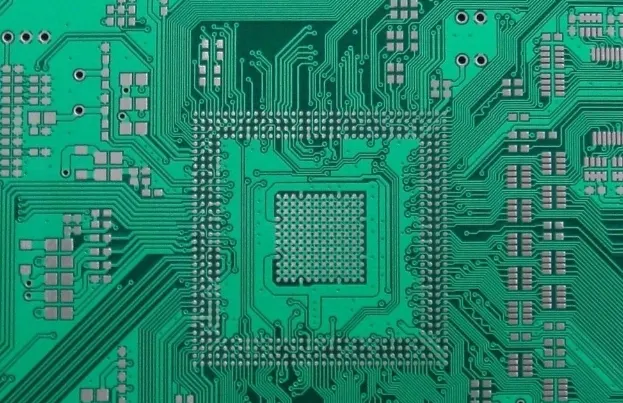

Оптимизация каналов и управление бюджетом потерь
Проектирование каналов PAM4/NRZ для максимальной высоты глазковой диаграммы и запаса по BERКогда время нарастания сигнала падает ниже 100–200 пс (от ста до двухсот пикосекунд) или скорость передачи данных превышает 10 Гбит/с (десять гигабит в секунду), поведение межсоединений становится определяющим для общей производительности системы. Наш подход к высокоскоростному проектированию основан на трех ключевых аспектах: вносимые потери (материал с Df 0.001–0.004 — от нуля целых нуля нуля один до нуля целых нуля нуля четыре), контроль импеданса (допуск ±5% — плюс/минус пять процентов) и импеданс сети распределения питания (PDN). Используя проектирование с контролируемым импедансом и удаление остаточных заглушек с помощью обратного сверления, мы обеспечиваем открытую глазковую диаграмму и контролируемый джиттер для соответствия бюджетам выравнивания CTLE/DFE и целевым значениям BER до 10⁻¹² (одна ошибка на триллион бит).
Выбор материала соответствует как бюджету потерь, так и дальности сигнала. Например, Megtron 6 (Df ≈0.002 — нуль целых нуль нуль два на 10 ГГц) поддерживает передачу 28 Гбит/с NRZ на расстоянии 12–15 дюймов (от двенадцати до пятнадцати дюймов).
Tachyon 100G и Isola I-Speed с низкошероховатой медью позволяют расширить каналы PAM4 56–112 Гбит/с (от пятидесяти шести до ста двенадцати гигабит в секунду) до 20–25 дюймов (от двадцати до двадцати пяти дюймов). Медь с низким профилем (Ra ≤1.5 мкм — меньше или равно одной целой пяти десятым микрона) снижает вносимые потери на 3–8% (от трех до восьми процентов) по сравнению со стандартными фольгами. Для оптимизации диэлектриков см. наш гид по высокочастотным материалам и варианты слоев HDI PCB.
Критический риск: Плохие переходы через отверстия, неконтролируемые изменения опорных плоскостей или эффекты тканого стекловолокна могут привести к перекосу, конверсии мод и закрытию глазковой диаграммы за пределами возможностей восстановления. Неравномерная толщина гальванического покрытия также увеличивает резонанс заглушек отверстий и возвратные потери, ухудшая соответствие канала.
Наше решение: Мы применяем моделирование целостности сигналов с использованием S-параметров и 3D-решателей полей для предварительной проверки компоновки. Оптимизация отверстий проверяется с помощью обратного сверления и корреляции TDR/VNA, чтобы обеспечить отклонение импеданса в пределах ±3% (плюс/минус три процента). Каждый проект проходит проверку временной рефлектометрии (TDR) и глазковой диаграммы в соответствии с IEEE 802.3/CEI. Для сверхдлинных расстояний или смешанных сигнальных систем гибридные сборки, сочетающие платы backplane и высокочастотные платы, обеспечивают сбалансированную целостность сигналов и тепловой контроль.
- Дифференциальный импеданс 85/90/100 Ом (ом) ±5% (плюс/минус пять процентов), проверенный TDR
- Материал с Df 0.001–0.004 @10 ГГц (от нуля целых нуля нуля один до нуля целых нуля нуля четыре на десяти гигагерцах)
- Остаточная заглушка после обратного сверления <10 мил (менее десяти мил) для 56 Гбит/с и выше (пятьдесят шесть и выше)
- Снижение перекоса из-за тканого стекловолокна: трассировка под ±7° (плюс/минус семь градусов) или spread-glass
- Моделирование целевого импеданса PDN для соответствия переходным токам
- Допуск на длину пары ≤5–10 мил (меньше или равно пяти-десяти милам)
🚀 Запрос быстрого предложения
📋 Получить полные возможности

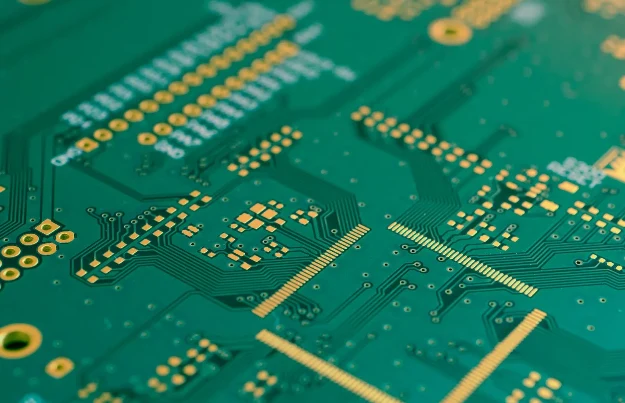

Детерминированное производство для повторяемых S-параметров
Статистический контроль процесса и точность регистрации для согласованности между партиямиМы удерживаем вариацию импеданса производства в пределах ±5% (плюс/минус пять процентов), компенсируя толщину диэлектрика и ширину дорожки. LDI контролирует ширину дорожки с точностью ±10% (плюс/минус десять процентов) от номинала; межслойная регистрация остается в пределах ±25–50 мкм (плюс/минус двадцать пять-пятьдесят микрометров). Многоуровневое обратное сверление обеспечивает остаточные пеньки <10–15 мил (менее десяти-пятнадцати мил) для 25–28 Гбит/с (двадцать пять-двадцать восемь); для 112 Гбит/с (сто двенадцать) целевое значение ~5 мил (около пяти мил).
Последовательное ламинирование поддерживает гибридные стеки (сверх-/низкие потери там, где это важно, FR-4 в остальных местах), снижая стоимость материалов на 30–50% (тридцать-пятьдесят процентов) при сохранении бюджета канала. Контроль потока смолы предотвращает оголение стекла, что может изменить локальную Dk. См. процесс производства HF/HS. Для мощных слоев распределения питания в том же проекте оцените наши возможности толстого медного PCB для надежности PDN.
- Контроль ширины дорожки LDI ±10% (плюс/минус десять процентов)
- Многоуровневое обратное сверление с проверкой сечения
- Гибридные стеки: сверхнизкие потери плюс стандартные материалы
- Межслойная регистрация ±25–50 мкм (плюс/минус двадцать пять-пятьдесят микрометров)
- Низкошероховатая адгезия меди с альтернативами оксида
Технические характеристики высокоскоростных цифровых печатных плат
Оптимизировано для 10 Гбит/с NRZ до 112 Гбит/с PAM4 (от десяти до ста двенадцати гигабит)
| Parameter | Standard Capability | Advanced Capability | Standard |
|---|---|---|---|
Layer Count | 2–20 слоев (от двух до двадцати) | До 48 слоев (до сорока восьми) | IPC-2221 |
Base Materials | Isola I-Speed, RO4350B | Megtron 6/7, Tachyon 100G, PTFE | IPC-4103 |
Board Thickness | 0.8–2.4 мм (от нуля целых восьми десятых до двух целых четырех десятых) | 0.4–5.0 мм (от нуля целых четырех десятых до пяти целых нуля десятых; ±5% — плюс/минус пять процентов) | IPC-A-600 |
Copper Weight | 0.5–2 унции (от нуля целых пяти десятых до двух унций) | До 5 унций (до пяти унций; слои PDN) | IPC-4562 |
Min Trace/Space | 75/75 мкм (3/3 мил; семьдесят пять на семьдесят пять микрометров) | 50/50 мкм (2/2 мил; пятьдесят на пятьдесят микрометров) | IPC-2221 |
Dielectric Constant (Dk) | 3.0–4.5 (от трех целых нуля десятых до четырех целых пяти десятых) | <3.0 (менее трех целых нуля десятых; класс PTFE) | Material datasheet |
Loss Tangent (Df) | <0.005 @10 ГГц (менее нуля целых нуля нуля пяти на десяти гигагерцах) | ≤0.002 @10 ГГц (менее или равно нуля целых нуля нуля двух на десяти гигагерцах) | Material datasheet |
Impedance Control | ±10% (плюс/минус десять процентов) | ±5% (плюс/минус пять процентов; узнать больше) | IPC-2141 |
Surface Finish | ENIG, Иммерсионное серебро | ENEPIG, Мягкое/Твердое золото | IPC-4552/4556 |
Quality Testing | TDR, AOI, E-Test | VNA, Eye Diagram, Jitter | IPC-9252 |
Certifications | ISO 9001, UL, IPC Class 3 | IATF 16949, AS9100 | Industry standards |
Lead Time | 7–15 дней (от семи до пятнадцати дней) | Пятидневный (пятидневный) срочный заказ | Production schedule |
Готовы начать ваш PCB проект?
Независимо от того, нужен ли вам простой прототип или сложный производственный запуск, наши передовые производственные возможности обеспечивают превосходное качество и надежность. Получите вашу расценку в течение 30 минут.

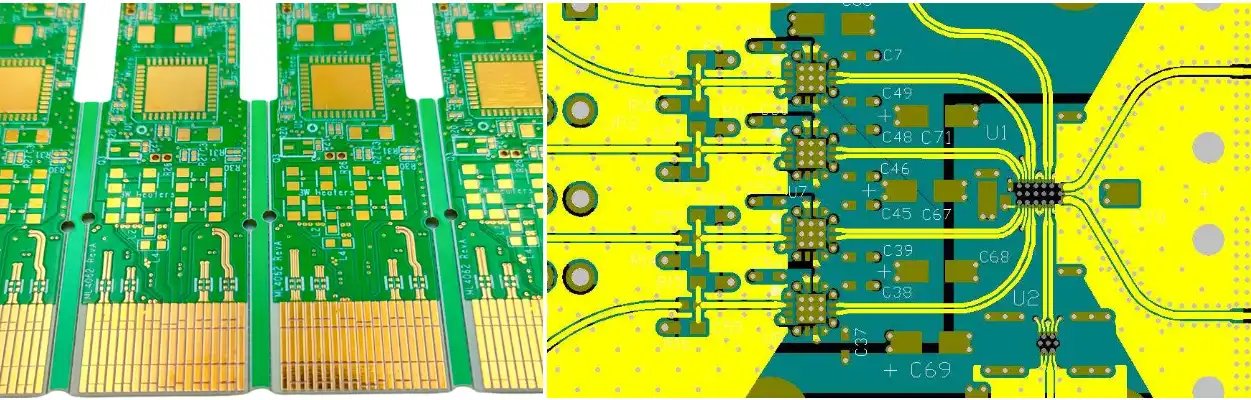

Дифференциальная маршрутизация и непрерывность опорной плоскости
Общие цели: PCIe 85 Ω, Ethernet 90 Ω, общие 100 Ω (ом). Микрополосковая линия проще в маршрутизации, но излучает больше; полосковая линия улучшает изоляцию за счет небольшого увеличения диэлектрических потерь; широкополосная линия поддерживает плотность, но требует контроля перекоса. Перекос волоконной структуры компенсируется маршрутизацией под углом ±7° (плюс/минус семь градусов) или использованием стеклоткани с рассеянным волокном. См. оптимизацию импеданса для высокоскоростных плат и наши дополнительные возможности высокочастотных PCB для RF-областей в смешанных системах.
Переходные отверстия являются основным источником разрывов: настройте антипэды под сверление/стек, размещайте экранирующие переходные отверстия на расстоянии 0,5–1,0 мм (ноль целых пять десятых до одной целой нуля десятых миллиметра) для поддержания обратных путей. Обратное сверление удаляет нефункциональные остатки; на скорости 28 Гбит/с (двадцать восемь) остатки длиной более ~15 мил (около пятнадцати мил) могут создавать провалы вносимых потерь вблизи частоты Найквиста.
Декомпозиция потерь и запас на эквализацию
Выше 5–10 ГГц (пять-десять гигагерц) преобладают диэлектрические потери; потери в проводниках растут с квадратным корнем частоты из-за скин-эффекта. Суммарные вносимые потери на частоте Найквиста определяют требования к эквализации: при потерях более 15–20 дБ (пятнадцать-двадцать децибел) обычно требуется CTLE плюс DFE. Отражения (Sdd11) обычно должны быть лучше −10 дБ (минус десять децибел). Мы используем 3D EM для моделирования переходных отверстий/разъемов/AC-конденсаторов; контроль перекрестных помех удерживает FEXT ниже −40 дБ (минус сорок децибел). См. практику TDR-тестирования. Для межплатных или межмодульных соединений с крутыми изгибами рассмотрите наши варианты гибких PCB.
Валидация производительности и SPC
TDR с фронтом 35 пс (тридцать пять пикосекунд) локализует изменения импеданса с точностью ±2 мм (плюс/минус два миллиметра). VNA измеряет в диапазоне DC–40 ГГц (постоянный ток до сорока гигагерц) с погрешностью Sdd21 ±0,1 дБ (плюс/минус ноль целых одна десятая децибела). Проверки согласованности включают: толщину меди ±10% (плюс/минус десять процентов), толщину диэлектрика ±5% (плюс/минус пять процентов) и соответствие геометрии проектным целям. Остаточная длина после обратного сверления подтверждается поперечным сечением. IPC Class 3 и SPC обеспечивают ключевой Cpk ≥1,33 (больше или равно одной целой тридцать три сотых).
Применение в AI, датацентрах и 5G
Датацентры/AI: Линейные карты 56–112 Гбит/с (пятьдесят шесть-сто двенадцать) и конструкции бэкплейнов, двадцать-тридцать слоев с гибридными стеками; сверхнизкие потери только на критических слоях; типичная длина канала 30–40 дюймов (тридцать-сорок дюймов). Целевой импеданс PDN <1 мОм (менее одного миллиома) @100 МГц (на ста мегагерцах) поддерживает переходные процессы >100 А (более ста ампер).
5G: Фронтхол 25 Гбит/с, совмещенный с mmWave 28/39 ГГц (двадцать восемь/тридцать девять); разделенные стеки и переходы объединяют RF и высокоскоростные области. См. технологию PCB для 5G.
Инженерные гарантии и сертификации
Опыт: крупные программы на 25–112 Гбит/с с обратным сверлением, скрытыми/глухими переходами и медью с низкой шероховатостью.
Экспертиза: полевые решатели и 3D EM для переходов/разъемов; SPC по импедансу/совмещению/покрытию; Cpk ≥1.33 (больше или равно одной целой тридцать три сотых).
Авторитетность: IPC-6012 Класс 3, IATF 16949, AS9100; документация готова к аудиту.
Надежность: MES связывает коды партий и сериализацию с данными TDR/VNA; отчеты по партиям доступны.
- Контроль процессов: толщина диэлектрика, совмещение, шероховатость меди, остатки обратного сверления
- Прослеживаемость: сериализация, отслеживание партий, цифровой маршрутный лист
- Валидация: TDR/VNA, поперечные сечения, термические/влажностные испытания
Часто задаваемые вопросы
Когда следует переходить с FR-4 на материалы с низкими или ультранизкими потерями?
Обратное сверление vs последовательное ламинирование (скрытые/глухие переходные отверстия): как выбрать?
Как оценить целевой импеданс PDN?
Может ли стандартный FR-4 поддерживать 25 Гбит/с?
Как уменьшить перекос из-за структуры ткани стекловолокна?
Какое поверхностное покрытие лучше всего подходит для высокоскоростных применений?
