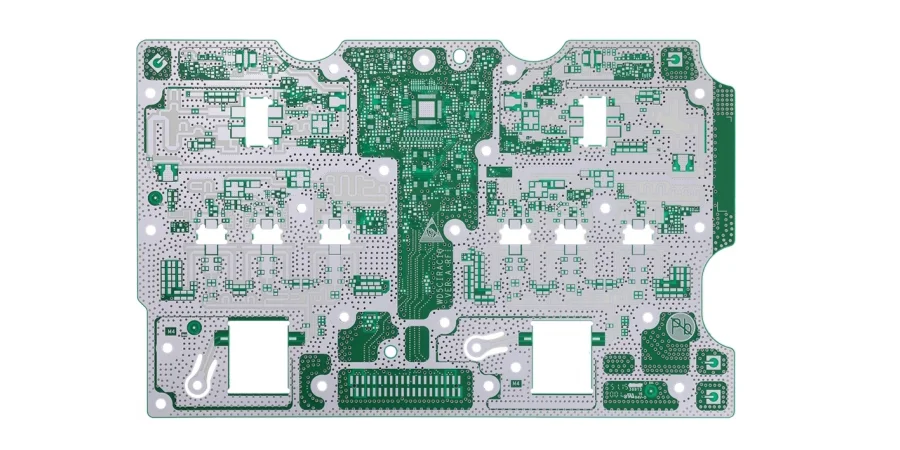

无铅HASL PCB制造解决方案
在HILPCB，我们提供广泛的PCB制造解决方案，包括无铅HASL表面处理，以满足全球环保和性能标准。我们的工艺确保优异的可焊性、延长的保质期以及各行业的可靠性能，确保所有产品符合RoHS标准，同时不影响质量。
为什么选择无铅HASL？
无铅HASL是满足全球环保标准而不牺牲性能的理想解决方案。与传统锡铅涂层相比，它提供更好的机械强度和更高的温度可靠性，使其成为经历热循环或高频操作电子产品的完美选择。尽管是一种成本效益高的解决方案，SAC305仍然确保出色的润湿特性和延长的保质期，使其成为各种PCB应用的可靠选择，特别是通孔和混合技术装配。
此外，无铅HASL符合当今全球市场对可持续电子产品不断增长的需求。随着环境法规的不断收紧，特别是在欧洲和北美等地区，采用无铅解决方案不仅确保合规，还提高了产品的市场竞争力。无铅HASL的RoHS合规性使其成为面向未来的选择，使公司能够满足监管要求，同时避免与不合规材料相关的潜在成本和延迟。
选择无铅HASL，您正在投资于更清洁、更安全、更可靠的技术，而不会影响PCB的质量和耐久性。环境责任和性能优化的结合使无铅HASL成为任何现代PCB制造策略的重要组成部分。

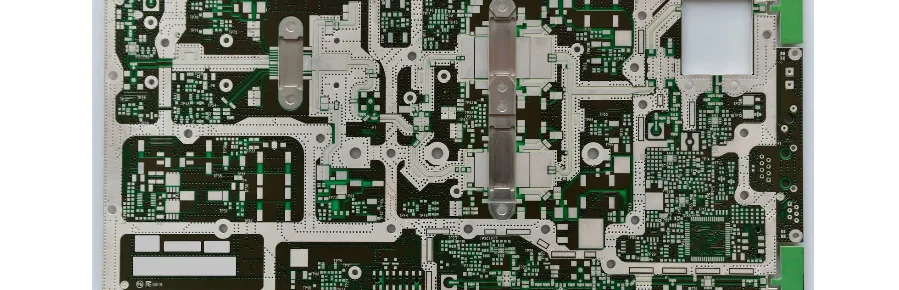

无铅HASL应用的工艺优化
制造无铅HASL PCB需要精确的工艺控制，超过传统HASL要求。更高的加工温度和不同的润湿特性需要设备改装和参数优化。
温度曲线管理
在无铅HASL提高的温度下，预热变得至关重要。电路板在焊料浸入前需要逐渐加热到140-160°C，相比铅工艺的100-120°C。这种延长的预热防止热冲击，同时确保多层PCB叠层的均匀温度分布。带强制对流的红外加热区提供最佳热传递，而不氧化暴露的铜。
焊料槽维护
无铅焊料槽在265-275°C下运行，对设备组件造成压力并加速铜溶解。保持铜含量低于0.3%可防止缓慢润湿和去润湿缺陷。设备磨损产生的铁污染必须保持在0.02%以下以避免粗糙质地。我们的自动监控系统每小时跟踪槽成分，每日实验室分析确保一致的合金特性。
气刀优化
无铅合金的高表面张力需要增加气刀压力(25-35 PSI)和优化角度(50-70°)以实现有效整平。气刀位置靠近焊料表面(15-20mm)可改善厚度控制，但需要精确对齐。提拉电机上的变频驱动器根据电路板特性实现速度优化(20-40英寸/分钟)。
后处理冷却
受控冷却可防止热应力并优化微观结构。强制空气冷却区在60-90秒内将温度从260°C逐渐降至100°C，然后进行环境冷却。这一温度曲线最大限度地减少残余应力，同时促进细粒焊料结构形成。有时用于含铅HASL的水淬在无铅合金中存在热冲击风险，应避免使用。
比较分析：无铅与传统HASL
了解无铅和含铅HASL之间的性能差异，可以根据应用要求而不仅仅是法规合规性进行明智选择。
机械特性 无铅HASL表现出比SnPb涂层高40%的抗拉强度，但延展性降低。这转化为更好的承载能力，但增加了热疲劳裂纹的敏感性。由于强度更高，跌落冲击性能提高20-30%，有利于便携式电子设备。然而，经历极端热循环的应用可能会看到寿命减少。
润湿特性 无铅合金表现出更慢的润湿动力学，需要额外0.5-1.0秒才能达到相当的扩展。接触角测量高15-20°，在受限几何结构上形成更厚的涂层。这一特性使精细间距组装复杂化，但为通孔组件和连接器提供更好的保护。
保质期性能 正确加工后，两种表面处理类型的氧化率保持相当。无铅HASL PCB在受控储存条件下保持可焊性超过12个月，24个月内降解最小。无铅表面上较厚的氧化层实际上在形成后提供更好的环境保护，尽管在组装过程中需要稍微更激进的助焊剂。
成本影响 由于银含量，SAC305的原材料成本比SnPb高3-4倍。更高的加工温度使能源消耗增加15-20%。设备磨损加速，需要更频繁的维护。总体而言，无铅HASL比传统HASL贵20-30%，但对许多应用来说仍是最经济的RoHS合规表面处理。
无铅HASL PCB成功的设计考虑
优化PCB设计以适应无铅HASL加工确保制造成功和装配可靠性。
热管理策略
更高的加工温度需要仔细注意基板选择和铜平衡。标准FR-4 PCB材料能承受无铅HASL温度，但边缘Tg材料有分层风险。铜分布应在层间保持<30%变化以防止翘曲。在稀疏区域加入铜窃取器有助于在加工过程中平衡热质量。
元件焊盘优化
无铅HASL增加的厚度变化需要调整焊盘图案。与ENIG设计相比，BGA焊盘直径减少5-10%有益。QFP焊盘应延伸超出标称值0.1mm以适应涂层厚度。精细间距元件(<0.5mm)可能需要选择性表面处理或组装过程中的焊膏体积调整。
过孔和孔考虑因素
无铅合金的通孔填充特性有所不同。直径>0.5mm的过孔可能保留过多焊料，需要设计修改。为<0.3mm的过孔实施帐篷覆盖可防止吸焊。纵横比超过8:1的设计挑战均匀涂层分布，特别是带微型过孔的HDI PCB设计。
拼板配置
加工过程中的电路板方向显著影响涂层均匀性。以一致间距(3-5mm)排列较小板促进均匀加热和冷却。导轨宽度应超过5mm以在高温暴露期间提供足够支撑。断裂桥需要0.8-1.0mm厚度以在不开裂的情况下承受热应力。
质量保证和可靠性测试协议
HILPCB实施全面的质量系统，验证无铅HASL在要求苛刻的应用中的性能。
来料验证
- 焊料合金认证确认SAC305成分±0.1%
- PCB基板Tg测试确保>140°C等级
- 铜箔粘附验证超过1.4 N/mm
工艺控制监测
- 预热和焊接区域的实时温度记录
- 气刀压力监控，精度±1 PSI
- 每块板5个位置的涂层厚度测量
- 视觉检查是否存在去润湿、不润湿或暴露铜
可焊性验证
- IPC J-STD-003润湿平衡测试
- 93±2°C下8小时蒸汽老化
- 确认1秒内>75%润湿力
- 截面分析验证IMC厚度2-6μm
环境测试
- -40°C至+125°C热循环1000次
- 85°C/85%相对湿度暴露1000小时
- 混合流动气体测试用于恶劣环境
- 符合应用标准的机械冲击和振动测试
我们的一站式装配服务包括全面测试，确保无铅HASL电路板满足所有性能要求。
常见问题
无铅HASL相比传统HASL有哪些主要优势？ 无铅HASL提供全球市场必需的RoHS合规性，同时提供卓越的机械强度和高温可靠性。该表面处理展示更好的跌落冲击抗性并保持稳定的IMC生长。环境优势包括消除制造和回收过程中的铅暴露。
无铅HASL与其他RoHS合规表面处理相比如何？ 无铅HASL比ENIG便宜40-60%，同时提供优于OSP的保质期。与浸银不同，它能承受多次装配循环而不降解。该表面处理在通孔装配和混合技术电路板方面表现出色，而其他表面处理显示限制。
无铅HASL需要哪些设计修改？ 将BGA焊盘尺寸调整比ENIG规格小5-10%。确保基板Tg超过140°C并有20°C安全边际。平衡铜分布，层间保持<30%变化。对于0.5mm以下的精细间距元件，考虑选择性表面处理，结合无铅HASL与ENIG。
现有HASL设备能否处理无铅合金？ 大多数HASL设备经过改装后可适应无铅处理。加热元件需要升级以适应275°C操作。焊料槽需要钛或铸铁结构以抵抗侵蚀。气刀系统受益于变压控制，处理增加的表面张力。
什么存储条件能优化无铅HASL保质期？ 将电路板存放在带干燥剂的防湿袋中，保持<30%相对湿度。温度应保持在10-30°C之间避免冷凝。正确存储可将可焊性延长至24个月以上。与湿敏表面处理不同，无铅HASL能耐受处理过程中的临时暴露。
如何在设计文档中指定无铅HASL？ 在制造说明中指定"符合IPC-4552的无铅HASL"或"SAC305 HASL，RoHS合规"。包括参考IPC-A-610 2级或3级的可接受标准。我们的Gerber查看器有助于验证表面处理标注，确保明确传达需求。
