面向AMI网络、防窃电及20年使用寿命的智能电表PCB

智能电表PCB，涵盖计量级模拟前端、PLC和NB-IoT通信、防窃电硬件、高压隔离以及20年的可靠性。

制造March 5, 20262 分钟

到2028年，全球将部署超过13亿台智能电表。每一台电表都将在电线杆上、电表箱内或嵌入墙体中连续运行15–20年——期间必须挺过从-40°C到+70°C的剧烈温度波动、接近结露的高湿度、配电网传导的雷击电压瞬变，甚至是消费者为了破坏电表而施加的强磁场、短接端子或直接钻穿外壳触及PCB的物理破坏。

在整个使用寿命期间，电路板必须在无需重新校准的情况下，保持Class 0.5S级的计费级精度（在从50 mA启动电流到100 A最大电流的整个范围内误差为±0.5%）。同时，它还要负责与公用事业公司头端系统（head-end system）的PLC或RF通信，检测并记录带有防篡改时间戳的窃电事件，并承受主电源端子上6 kV的脉冲耐压测试。

消费电子产品的目标寿命通常是3–5年。而智能电表必须在不受控的环境下完美无瑕地运行20年。从材料的选择、元件降额的考量，再到制造工艺的决定，无一不反映出这种根本性的差异。HILPCB为全球范围内的公用事业电表OEM厂商制造智能电表PCB，从试点部署直到年产100,000台以上的大批量生产，全面遵循IPC-6012 Class 2/3制造标准，并具备完整的批次可追溯性。

计量前端：实现0.1%的通道精度

计量系统通过分流电阻（shunt resistors）或电流互感器（CT）测量电压和电流，将产生的模拟信号馈入专用的计量IC或计量级Sigma-Delta ADC中，并计算出有功、无功和视在功率、电能累计、功率因数以及谐波含量。PCB布局直接决定了组装后的电表能否达到并维持Class 0.5S级精度。

模拟前端布局

电流分流器上的开尔文连接（Kelvin Connections）：对于使用分流器的单相电表，来自分流电阻（通常为100–300 µΩ的锰铜合金）的采样走线必须直接连至计量IC的差分电流输入端。采样走线绝不能与承载负载电流的电源路径共用铜箔。在100 A电流下，哪怕只有50 µΩ/cm的走线电阻误差，也会产生5 mV的偏移，从而被计量IC误认为是真实的电流。在专用的多层PCB信号层上采用四线开尔文布线，可彻底消除这种寄生测量误差。
电流互感器（CT）接口：三相电表使用CT（匝数比通常为2000:1至3000:1），产生毫安级的二次侧电流，这需要在PCB上配备负载电阻（burden resistors）。负载电阻的精度（±0.1%容差，≤25 ppm/°C温度系数）直接决定了电流通道的增益精度。负载电阻应放置在距离CT连接器引脚10 mm以内，走线采用差分对方式布线，以抑制来自市电参考环境的共模噪声。
分压器精度：电压采样分压器（通常为1 MΩ : 1 kΩ，采用2–4个电阻串联以满足额定电压）必须在整个工作温度范围内将比例精度保持在±0.05%以内。PCB上的电阻布局会影响自发热——应避免将分压电阻放置在发热元件（如SMPS电源、通信收发器）附近。在分压器中点周围布设保护环走线（Guard traces），可防止PCB表面的漏电流破坏测量精度。
ADC基准与接地策略：计量IC的电压基准决定了绝对精度。基准旁路电容必须放置在距离VREF引脚1 mm以内。计量部分的模拟地应在单一的星形连接点（star point）接入电路板的主地——与数字地（MCU、通信模块）和电源地（SMPS、继电器驱动）相互隔离。这种三域接地拓扑可防止数字开关电流和继电器驱动瞬变对ADC的测量基准产生调制干扰。
抗混叠滤波器匹配：位于电压和电流ADC输入端的RC滤波器可防止带外噪声混叠进测量带宽。各通道之间的滤波器元件匹配必须满足幅度在±0.1%以内、相位角在±0.01°以内——以此保持功率因数的测量精度。在最初的匹配预算中，必须充分计入在高温下长达20年的元件漂移。

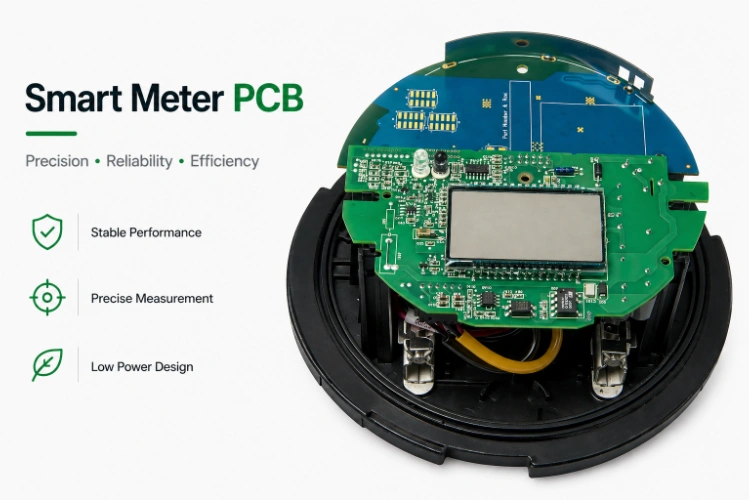

智能电表PCB

通信协议栈：RF、PLC与蜂窝网络

智能电表通过高级计量基础设施（AMI）网络进行通信。通信技术因地区和公用事业公司而异：Sub-GHz射频Mesh网络（Wi-SUN、Zigbee、868/915/920 MHz频段私有协议）、电力线载波通信（PRIME、G3-PLC、基于OFDM技术）、NB-IoT、LTE-M或它们的组合。

通信板集成

Sub-GHz RF Mesh：在868/915/920 MHz频段使用紧凑的PCB走线天线或贴片天线。天线元件周围的接地层应延伸λ/4（在915 MHz时约为80 mm）以获得足够的辐射效率。射频匹配网络（Pi型或L型网络）必须放置在收发器IC的3 mm范围内。提供50 Ω的阻抗控制馈线。HILPCB制造的电表板将天线部分设计在阻抗控制层上，同时在计量层维持标准的FR-4结构。
电力线载波通信（PLC）：PLC耦合信号（欧洲使用CENELEC A频段3–95 kHz，北美使用FCC频段10–490 kHz）通过耦合变压器注入到市电线路上。PCB负责传输交流耦合的高压信号，要求PLC线路侧走线与低压MCU侧走线之间必须保证≥4 mm的爬电距离。耦合变压器的一次/二次侧隔离必须能承受电表的额定脉冲电压（通常为6 kV）。PLC的模拟前端需要极其谨慎的接地管理——以线路为参考的接地点必须与电表中符合安全等级的低压接地完全隔离。
NB-IoT / LTE-M蜂窝网络：配备USIM卡座和天线的蜂窝模块（如Quectel BC660K、u-blox SARA-R5）。在700–2600 MHz频段下的射频走线需满足——阻抗控制、接地层连续性，并在射频路径沿线密集打过孔（via stitching）。模块应靠近电路板边缘放置，以缩短与天线的距离。电源滤波至关重要——蜂窝模块在发送脉冲群（TX bursts）期间会产生1–2 A的峰值电流，如果去耦不当，可能会导致整个电表的电源轨电压骤降。
双栈共存（Dual-Stack Coexistence）：搭载RF + PLC（在欧洲的AMI部署中很常见）的电表需要极其严密的频率规划。PLC信号会通过耦合变压器产生宽带噪声，从而降低RF接收器的灵敏度。通过电源隔离（为RF和PLC分配独立的LDO）、物理隔离（PLC耦合部分与RF天线之间距离≥15 mm）以及分时调度，可有效防止干扰。

防窃电(Anti-Tamper)硬件设计

保护公用事业公司收入（Revenue protection）的工程设计直面的是蓄意攻击。将强磁铁放置在CT附近会使磁芯饱和，导致测量电流骤降20–80%。使用外部导线短接端子可将负载电流从分流器中分流出去。断开中性线会阻止电表测量电能。更改电路板或拆除元件会使测量或通信功能瘫痪。这些攻击每年在全球范围内给公用事业公司造成数十亿美元的损失。

PCB上的防窃电检测功能

磁力窃电检测：PCB上的霍尔效应传感器或GMR传感器紧邻每个CT放置——检测高于阈值（通常>50 mT）的外部直流磁场。每个CT配备双传感器（两侧各一个）可区分外部磁铁与瞬态磁场。传感器调理电路包含滤波设计，可抑制来自市电的50/60 Hz交变磁场，同时能在100 ms内响应直流磁场。
开盖及端子被撬检测：微动开关或光学传感器一旦触发窃电事件，即会带有RTC时间戳将其记录在非易失性存储器中。窃电日志必须具备写保护功能以防固件篡改——利用具有FIFO缓冲功能的专用MCU中断引脚进行基于硬件的事件捕获，可确保即便主固件被攻破，事件也能被真实记录。
冗余电流测量：某些电表架构会在同一相上同时使用分流器和CT来测量电流。当二者的偏差超过校准阈值时，即触发窃电事件。PCB必须为这两种传感器安排独立的模拟前端路径——这无疑增加了电路板面积和成本，但却提供了纯软件方案无法企及的窃电检测能力。
物理级电路板保护：在关键的测量走线上涂覆三防漆（Conformal coating），可防止探针刺穿和非法修改。元件标识和参数绝对不会印刷在电路板的丝印上。测试点仅能通过电表外壳内密封隔间才能访问。关键固件被存放在带有防篡改网格的安全元件（如ATECC608B或等效产品）中。

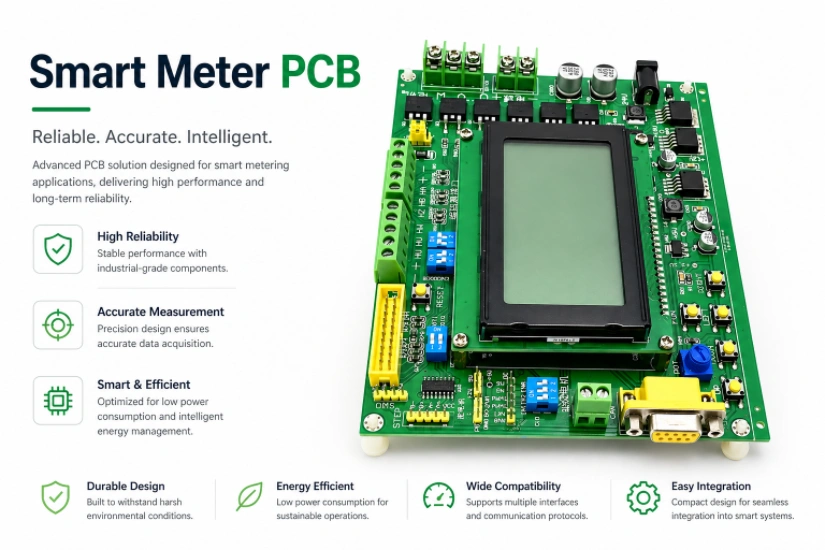

智能电表PCB

符合IEC 62052/62053的高压隔离

智能电表直接接入主电压（120/230/400 V AC，对于工业三相电最高可达690 V）。IEC 62052-11、IEC 62053-21/22/23 以及 UL 2735 等标准严格定义了安全隔离、脉冲耐受及环境要求。

PCB上的安全隔离实现

加强绝缘（Reinforced Isolation）：在污染等级2（Pollution Degree 2）的条件下，以市电为参考的计量电路与用户可接触的通信/显示部分之间，必须保持≥6 mm的爬电距离和≥4 mm的电气间隙。HILPCB的CNC铣切工艺将隔离槽宽度的公差控制在±0.1 mm以内，并在槽边退除阻焊层，以防止碳化纤维痕迹（fiber tracking）沿切割边缘蔓延。
脉冲耐受（Impulse Withstand）：IEC 62052-11规定了在市电端子上施加6 kV/1.2/50 µs的脉冲。TVS二极管和MOV元件安置在电路板的入口处——对应的走线必须具备承受浪涌电流而不被熔断的能力。浪涌保护元件下方宽阔的覆铜层提供了低阻抗的放电路径。连接浪涌元件与接地层的过孔必须能够承受超过100 A的峰值电流并持续数微秒，且不能发生过孔损坏。
生产线高压（Hi-Pot）测试：每一块下线的生产板都必须在市电部分与低压部分之间经受4 kV AC长达60秒的高压测试。该测试旨在捕捉那些会削弱有效爬电距离的制造缺陷——如锡渣（solder splash）、助焊剂残留桥接或铜蚀刻不足。100%全检，不采用统计抽样。
继电器驱动隔离：负载断开继电器（用于预付费或需求响应电表）负责切换市电电流。低压侧的继电器线圈驱动走线必须与市电侧的继电器触点走线保持安全间距。继电器自身的封装提供了内部隔离——但PCB走线绝不能破坏这一隔离屏障。

20年可靠性工程

长达20年的现场使用寿命要求深刻影响着每一种材料和工艺的选择。对于那些使用寿命仅有5年的消费类产品来说无可挑剔的元件和工艺，在高温高湿下连续运行推演到20年后，往往会发生灾难性的故障。

长寿命设计与制造

摒弃电解电容：由于电解液蒸发，铝电解电容在85°C下每十年会损失5–15%的电容量。20年后，一颗标称470 µF的电解电容可能只能测得300 µF——这将引发电源供电不稳或通信瘫痪。我们主张在可能的地方，采用固态聚合物电容（在20年以上依然稳定）、陶瓷电容（几乎拥有无限寿命）以及薄膜电容来全面替代铝电解电容。
抗CAF层压板（CAF-Resistant Laminates）：导电阳极丝（Conductive Anodic Filament, CAF）——在潮湿条件下、持续的直流偏置电压下，铜丝沿着玻璃纤维/树脂界面生长的现象——是电表在服役10–15年后发生现场故障的主要元凶。其故障表现为相邻走线间或不同铜层间绝缘电阻的瞬间崩溃。使用展平玻纤布（spread glass weave）、高树脂含量半固化片（prepreg）或特殊纤维处理工艺制成的抗CAF层压板，可彻底切断CAF赖以蔓延的直线型玻纤路径。
高Tg层压板：要求Tg ≥ 170°C、Td ≥ 340°C，且Z轴CTE ≤ 3.0%（50–260°C范围内）。这些特性在电表历经20年户外环境极端温度交替的日常循环下，能死死守护过孔孔壁的完整性以及铜与树脂之间的结合力。标准的140°C Tg FR-4板材在户外暴晒5–7年后，过孔孔壁即会呈现出肉眼可测的疲劳老化。
焊点的长期可靠性：SAC305无铅焊点在历经热循环考验（最恶劣情况：-40°C至+85°C每日户外循环，20年累计约7,300次循环）。针对BGA和QFN封装，点注底部填充胶（underfill adhesive）可提供机械加固，抵御周期性热应力的撕扯。HILPCB针对每一个电表平台的代表性测试载体，实施极其苛刻的加速热循环资格认证（在-40°C/+125°C下进行1,000次循环），并以每250次循环为间隔进行微切片分析（microsection analysis），精准追踪裂纹的萌生与扩展路径。
离子污染度控制：残留在组装板上的助焊剂在经受多年高温高湿环境的催化后，会逐渐生成导电路径。HILPCB的组装工艺内嵌了回流焊后的水清洗流程，并严格执行IPC-TM-650标准的离子污染度验证，确保残留量低于1.56 µg NaCl/cm²——针对20年寿命的户外应用，我们更可提供更为极致的（≤1.0 µg）控制标准。

面向公用事业规模部署的制造

生产能力

试点生产 (Pilot Production)：500–2,000台规模，全面支持满足IEC 62052/62053的型式试验（type testing）和现场试运行（field trials）。在批量承诺之前，即通过DFM审查敏锐洞察并排除潜在的长期可靠性隐患。
大规模量产 (Volume Production)：年产10,000–100,000台以上，将自动化SMT贴片组装、针床ICT测试、功能计量验证（利用校准电流进行精度测试）以及高压（hi-pot）隔离测试深度集成于全自动化生产线之中。
全流程追溯 (Traceability)：每一块电路板均打上激光激光雕刻的唯一序列号。从层压板批次直至最终组装，实现严密无缝的全流程追溯——为长达20年的保修索赔、现场故障的根本原因剖析以及严苛的监管审计需求提供铁证如山的保障。
区域合规性文档支持：HILPCB全面协助客户提供针对MID（欧盟测量仪器指令）、ANSI C12.20（北美）、IS 16444（印度）以及东南亚、非洲和拉丁美洲各地区域性认证要求的全套文档包。

启动您的智能电表PCB项目，获取20年可靠性评估 →

常见问题解答

智能电表PCB是如何实现长达20年的现场可靠性的？ 为了在恶劣的户外环境中挺过20年，智能电表PCB毅然摒弃了极易失效的铝电解电容，取而代之的是坚如磐石的固态聚合物电容或陶瓷电容。同时，它们选用高Tg、抗CAF的层压板，彻底杜绝了在长达数十年的热循环和高湿度暴露中，过孔孔壁产生疲劳断裂以及导电阳极丝（CAF）肆虐蔓延的可能。

为什么开尔文布线（Kelvin routing）在计量前端中具有决定性意义？ 在采用分流电阻的单相电表中，必须在专用层上直接拉出4线开尔文连接，并将其送至计量IC。这一神来之笔彻底分离了微弱的电流采样路径与承载大电流的电源路径，强力扼杀了寄生走线电阻在测量中凭空捏造出毫伏级偏移误差的企图。

智能电表PCB是如何抵御丧心病狂的物理窃电破坏的？ PCB武装到了牙齿，集成了用于嗅探磁力篡改的霍尔效应传感器、用于捕捉开盖行为的微动开关，以及双重冗余的电流测量路径。更为绝妙的是，关键的命脉走线都被三防漆死死封印，而敏感元件则隐去了丝印标识符，让试图逆向工程的窃电者无从下手。

智能电表PCB必须遵守哪些高压隔离标准？ 由于直接与市电电压短兵相接，智能电表必须无条件服从IEC 62052/62053的铁律。这就要求必须通过数控铣槽等手段，生生切出≥6 mm的爬电距离以实现加强绝缘。此外，PCB及其浪涌防护元件必须能承受来自电网雷击的6 kV瞬态脉冲电压的狂轰滥炸。
