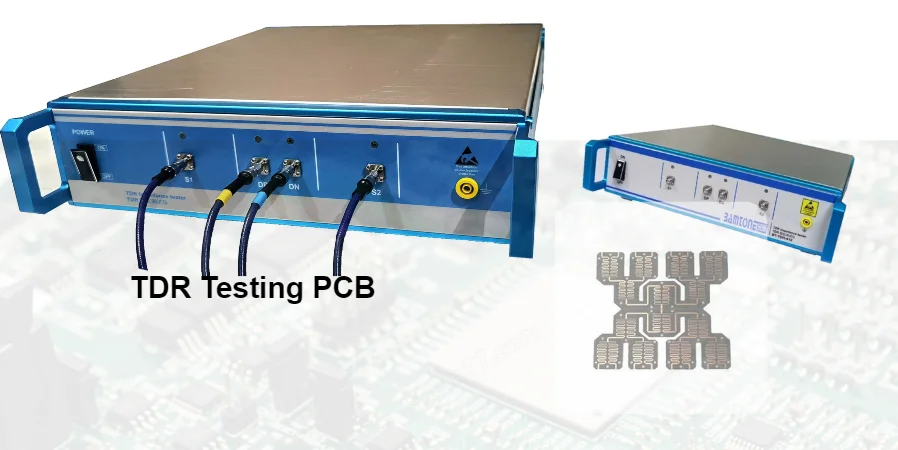

PCB走线即使通过导通测试，特性阻抗仍可能不符合要求，过孔过渡也可能造成信号扰动。时域反射（TDR）将快速电信号阶跃注入传输结构并测量反射，可帮助工程师评估阻抗并定位直流导通测试无法表征的电气不连续处。
在 HilPCB PCB 工厂 (HILPCB)，我们利用时域反射计 (TDR) 测试作为质量控制流程的基石。这项技术将看不见的电气问题转化为精确、可作的数据，使我们能够在产品到达现场之前检测制造缺陷、验证设计性能并确保长期可靠性。
TDR 测试技术背后的科学
阻抗变化会反射部分入射信号。阻抗偏高或偏低会产生不同响应；开路或短路是其极端情况。多次反射、损耗和激励端的影响会使判读复杂化，因此，波形特征并不能自动确定实体缺陷或其成因。
脉冲传播分析：TDR 仪器生成精确定时的电脉冲，上升时间以皮秒为单位。这些脉冲以大约光速的 50-70% 沿着 PCB 走线传播，具体取决于介电材料。当遇到阻抗变化、开路、短路或其他不连续性时，部分脉冲能量反射回仪器，而其余部分继续向前。
反射与阻抗： 对参考阻抗为Z₀的理想均匀传输线，反射系数ρ = V反射/V入射，且Z = Z₀ × (1 + ρ)/(1 − ρ)。Tektronix的TDR入门资料说明了这一关系。作为假设性核算，Z₀ = 50 Ω、ρ = +0.05时，阻抗约为55.26 Ω。规定为50 Ω ±10%的窗口是45–55 Ω；实际验收时应采用双方约定的测量窗口、不确定度和判定规则。
时间与距离： 反射延迟对应信号往返传播时间。假设传播速度为1.8 × 10⁸ m/s的均匀传输线中，反射在定义的参考面之后1 ns出现，对应沿电气路径约90 mm。过孔或连接器会改变该路径；不能直接将其等同于PCB上的直线距离。
空间分辨率： 一种实用近似为Δx ≈ v × tᵣ,system / 2。采用相同的假设传播速度和100 ps系统有效上升时间时，Δx约为9 mm。这表示相邻响应的分辨能力，并不保证缺陷定位误差为9 mm。信号源、示波器、电缆和探头都会影响系统有效上升时间。更快的边沿可显示更小特征，但也可能突出目标验收窗口以外的激励端和过渡细节。
单端与差分结构： 应规定测量模式、参考阻抗、差分对连接和通道去偏斜。差分阻抗目标不能与两个独立单端目标互换。测试条或测试结构应匹配被验收线路的层、参考平面、几何形状及铜箔结构。
空间分辨率功能：这种空间精度能够识别特定的制造缺陷，例如过孔过渡、焊点问题或材料不一致。该技术对于信号完整性直接影响系统性能的高速PCB设计特别有价值。
有效的TDR控制计划应将已发布叠层与可接触的测试结构、可重复的测量联系起来。测试条通常布置在制造拼板上，代表选定的结构特征，并不涵盖成品组件上的每一条走线、过孔和连接器。
阻抗表征：TDR 测试提供沿走线长度的连续阻抗曲线，揭示影响信号质量的变化。与简单的电阻测量不同，TDR 捕获了决定现代电子系统中高频性能的复杂阻抗行为。
制造流程集成，实现卓越品质
有效实施 TDR 测试需要在整个制造过程中进行集成，而不仅仅是作为最终检查步骤。这种全面的方法确保质量融入生产的每个阶段。
战略性质量控制实施
我们实施系统方法，利用多个制造阶段的 TDR 测试能力，最大限度地提高缺陷检测并最大限度地降低生产成本。
1. 生产前验证
在投入全面生产之前，我们会对原型板进行全面的TDR表征，以建立基线性能标准。该过程验证设计假设，确认制造可行性，并为生产监控建立质量基准。
- 设计验证：确认通过选定的材料和工艺可以实现阻抗目标。
- 工艺优化：识别影响电气性能的制造参数。
- 基准建立：为生产质量控制创建参考标准。
2. 过程监控
关键制造步骤中的 TDR 测试可以在工艺变化通过后续作传播之前立即检测到它们。我们的自动化测试系统可以识别表明工具磨损、材料变化或环境变化的电气性能趋势。
TDR需要在相关制造阶段具备导电测试结构。它不会自动实时测量每一道制造工序；后续测试条合格也不能证明每块板上的所有结构均合格。
- 实时过程控制：即时反馈可在生产过程中进行过程调整。
- 趋势分析：统计监控在逐渐变化影响质量之前识别它们。
- 降低成本：早期检测可防止对已完成的组件进行昂贵的返工。
3. 最终验收与记录
依据采购规格定义拼板或批次抽样、单端/差分目标、激励端附近的排除范围、通过/失败的提取方式及报告要求。TDR可补充电气测试、AOI以及规定的切片或通道测试。
性能文档： 将波形及提取值关联到测试条、拼板/批次、叠层和文件版本。
不合格处置： 保存失败结果、调查记录以及获准的返工或偏差处理，而非只报告合格平均值。
验收范围： 明确实际检查的阻抗要求。TDR本身不能证明环境寿命、完整协议符合性或每一项电气规格。
性能文档：客户记录的详细电气特性。
可靠性预测：识别可能过早失效的边际产品。
合规性验证：确保产品符合行业标准和规范。
电子制造中的先进应用
TDR 测试远远超出了基本质量控制的范围，能够对现代电子系统中的复杂电气行为进行复杂的分析。
失效分析与诊断： 异常反射可帮助缩小开路、短路或过渡问题的排查范围。与已知良品结构比较，并根据需要结合实体布局、显微镜、X-ray或切片确认疑似位置。TDR本身不能区分电迁移、腐蚀、疲劳或有意设置的不连续结构。
多层PCB表征： 可通过设计好的激励端和过孔测量内层走线。测试接入和参考平面连续性十分重要；测试条或外部连接器不一定能接触每条内层网络。可能需要去嵌入或合适的参考结构，以分离激励端行为与待测线路的响应。
材料评估： 已知线路长度和测得的延迟有助于比较有效传播特性。提取材料参数需要实际几何形状、电场分布和测量模型。TDR不是直接且通用的层压板数据表Dk或Df测试方法。
针对关键应用的专业测试
不同的行业和应用需要定制的 TDR 测试方法来满足特定的性能要求和故障模式。
航空航天和国防系统 军事和航空航天应用需要在极端条件下具有卓越的可靠性。我们针对这些应用的 TDR 测试协议包括温度循环、湿度暴露和机械应力测试，以验证整个作范围内的性能。
航空航天与国防电子： TDR可支持按项目规格进行的板级/互连阻抗验收。温度循环、湿度、振动及任何资格验证证据均属于独立要求；只有获批计划明确要求时，才比较应力前后的TDR结果。
汽车电子： ECU、雷达及其他车载电路板可能需要受控阻抗走线和连接器过渡诊断。测试方法由所选接口和客户测试计划决定；测试条合格并不证明数十年使用寿命或完整功能安全性。
医疗电子： 监护和生命支持设计需要各自的安全与性能验证。TDR可作为该计划的一部分检查规定的互连特性，而上电功能、安全及环境验证仍是独立项目。
工业控制： 长电缆、连接器和通信通道可采用反射诊断。若调查包括温度或振动，应控制夹具和测试条件；TDR本身不会施加这些应力，也不能证明电磁兼容抗扰度。
HILPCB — 先进的 TDR 测试解决方案
1. 我们的测试理念
我们将 TDR 测试视为质量制造的一个组成部分，而不仅仅是一个检查步骤。我们全面的测试方法将先进的仪器与对 PCB 物理原理的深刻理解相结合，提供可作的见解，从而改善当前的生产和未来的设计。每个测试程序都旨在最大限度地提高信息内容，同时最大限度地减少测试时间和成本。

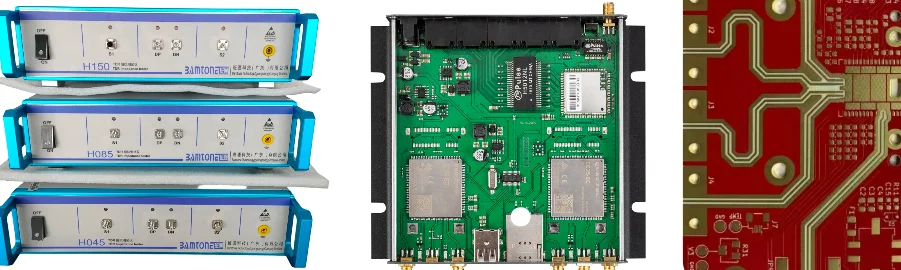

2. 我们的技术能力
- 高分辨率 TDR 系统 (DC—50 GHz) — 检测小于 1 毫米的不连续性，校准精度可追溯到国家标准。
- 自动化生产测试 — 高通量测试系统与制造工作流程集成，可实现 100% 的生产覆盖率。
- 定制测试夹具开发 — 针对复杂 PCB 几何形状和连接器接口的特定应用测试解决方案。
- 统计过程分析 — 高级数据分析，识别电气性能数据的趋势和相关性。
- 柔性 PCB 测试专业知识 — 表征柔性电路和刚柔结合组件的专业技术。
HilPCB的高速和RF制造方案包含受控阻抗结构及TDR。公布的阻抗选项为标准±10%，符合条件的高级制造可达±5%；具体需根据已发布叠层、几何、材料和测量计划确认。这些是制造验收选项，并非适用于每个连接器或已加载通道的统一公差。
- 结构与测试条评审： 提供阻抗表、层/参考面映射、成品铜厚和拟定的测试条要求。拼板发布前应协商激励端或特定区域结构。
- 测量设置： 明确系统有效上升时间或带宽、激励限值、校准/参考面、探头/夹具及任何去嵌入。可选RF/VNA测试需另行定义频段、夹具和验收方法；公布的RF频段不代表TDR分辨率保证。
- 生产覆盖与报告： 报价中明确拼板/批次抽样、提取值、波形文件、标识及所需统计摘要。可将电气测试、AOI、切片及材料/批次记录与TDR一并纳入范围。
- 柔性与刚柔结合电路： 在规定的测试配置下支撑柔性部分。若刚挠过渡很重要，应指定有代表性的测试结构，并区分测试条阻抗与组装后的过渡或弯折寿命要求。
- 组装与夹具： HilPCB的组装/盒式集成路线支持夹具及功能测试规划。对组装板执行TDR前，应明确元件加载、安全激励、测试接入和端接，再定义定制测试配置。
3. 为什么选择HILPCB
- 全面的质量集成 — TDR 测试集成到整个制造过程中，以实现最大的缺陷检测效率。
- 先进的仪器 — 通过定期校准和升级维护最先进的测试设备。
- 专家分析团队 — 经验丰富的工程师，了解 PCB 物理和实际制造限制。
从最初的原型到大批量生产，我们的 TDR 测试能力可确保您的关键电子设备满足性能规格和可靠性要求。我们的工程团队与客户密切合作，制定优化的测试策略，以平衡彻底性与生产效率。
下单时请提供Gerber或ODB++数据、钻孔/制造图、叠层和阻抗表，以及订单数量、验收和报告要求。说明目的是生产测试条验收、原型通道表征还是故障定位。HilPCB可协调制造与报价中的TDR/检验包；夹具、额外通道、高级测量和记录应明确列入报价。
常见问题解答
TDR 测试可以检测到其他方法遗漏的哪些缺陷？
即使直流导通通过，TDR仍可揭示由几何、过孔、连接器或其他不连续结构导致的阻抗变化和反射。波形表示电气响应；通常还需要实体检查或其他测量才能确认原因。
TDR 测试与网络分析仪测量相比如何？
TDR重点观察反射随时间的变化。VNA测量频域S参数，也可将其转换为时域响应。应根据所需的回波损耗、插入损耗、模式转换和时间分辨率选择方法。Keysight对互补视角、遮罩和分辨率限制作了说明。
TDR 测试可以对组装好的 PCB 进行吗？
可以，但前提是测试接入、安全激励和电路配置允许。IC输入、端接、保护器件、交流耦合电容和支路都会影响响应。应商定测试如何隔离目标互连并避免损坏所接器件；裸测试条与已装配通道是不同的测试对象。
TDR 测试可以达到什么分辨率？
应根据规定结构的系统有效上升时间和传播速度进行估算。上文约9 mm的示例采用100 ps和1.8 × 10⁸ m/s；它不是HilPCB仪器分辨率的声明。校准、激励端质量和多次反射也会影响判读。
TDR 测试如何影响生产吞吐量？
我们的自动化 TDR 测试系统专为高通量生产环境而设计，通常每块电路板在制造周期中增加不到 30 秒。
根据报价中的抽样计划估算装载、探测、通道数、平均次数、分析、复测和报告的时间。测试拼板上的测试条与探测大量组装通道不同。试运行有助于确定周期时间；不存在适用于所有板的通用“每板秒数”。
TDR 测试结果提供哪些文件？
我们提供详细的测试报告，包括阻抗曲线、不连续性位置和电气性能的统计分析，所有测量结果均可追溯至校准标准，以保证质量。
明确要求波形图或原始数据、阻抗值和提取窗口、测试条/拼板/批次标识、文件和叠层版本、测试设置及校准信息、验收限值和处置结论。请在报价中确认包含的记录、格式和保存期限；校准溯源性需要单独的支持记录。
