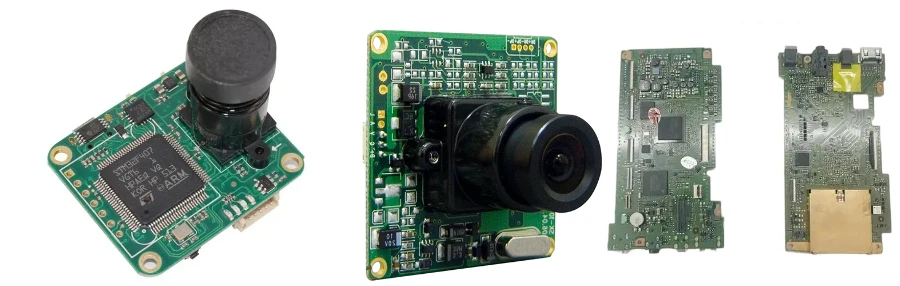

Eine Digitalkamera-PCB kann ein kleiner Sensorträger, eine Hauptplatine mit Prozessor und Speicher oder eine Platine sein, die zusätzlich Objektiv und Funkverbindung ansteuert. Definieren Sie diese Grenze zuerst: Sie bestimmt die Verbindungen, Versorgungsschienen, Kühlung, mechanischen Referenzen und Tests, die der Fertiger unterstützen muss.
HILPCB bietet Multilayer- und HDI-Fertigung, SMT-Bestückung und schlüsselfertige Bauteilbeschaffung für solche Projekte. Das Fertigungs-Review verknüpft die freigegebene Sensor- und Prozessorwahl mit Stackup, BGA-Fanout, Bestückungszugänglichkeit und Produktionstests. Objektivausrichtung, Bildkalibrierung und Qualifizierung der fertigen Kamera benötigen eigene definierte Ausrüstung, Verfahren und Verantwortlichkeiten; sie sind vom Fertigen und elektrischen Testen der Platine getrennt.
PCB-Architektur für Digitalkameras und Hochgeschwindigkeits-Bildverarbeitung
Eine Kameraarchitektur wählt die Funktionen aus, die für ihren Bildgebungsmodus und ihre Ausgabeschnittstelle benötigt werden. Übliche Blöcke sind:
- CMOS- oder CCD-Bildsensoren mit der vom gewählten Bauteil spezifizierten Ausgabe- und Ausleseelektronik; CSI-2 und LVDS sind Beispiele, keine austauschbaren elektrischen Schnittstellen
- Ein Applikationsprozessor, MCU, FPGA oder dediziertes Imaging-Bauteil, dimensioniert für die Verarbeitungslast
- Ein Bildsignalprozessor (ISP), integriert oder separat, für die erforderliche Farb-, Rausch- und Bildverarbeitungs-Pipeline
- GigE Vision-, USB3 Vision- oder CoaXPress-Anbindung, wenn der Machine-Vision-Host dies erfordert
- Speicher- und Storage-Schnittstellen, dimensioniert für Pufferung, Kompression und Aufzeichnung
- Ein geeignetes Wi-Fi-, Bluetooth- oder Mobilfunkmodul, wenn drahtlose Übertragung Teil des Produkts ist
- Objektivaktoren und passende Treiber, wo Autofokus, Zoom oder Stabilisierung benötigt werden
- Belichtungs-, Positions- oder andere Messschaltungen, die nicht bereits in Sensor oder Prozessor integriert sind
Wählen Sie die Lagenzahl, sobald BGA-Fanout, Referenzebenen, Versorgungsverteilung und mechanischer Umriss bekannt sind. Eine Multilayer-Leiterplatte kann das Routing ohne HDI lösen; nutzen Sie ein High-Speed-PCB-Stackup- und Übergangs-Review, wo das tatsächliche Kanalbudget es erfordert. Eine 8–12-lagige Architektur ist eine mögliche Designwahl, kein branchenübliches Minimum für Kameras.
Für eine erste Bandbreitenabschätzung gilt: aktive Bilddatenmenge = Breite × Höhe × Bilder pro Sekunde × Bits pro Pixel. Ein ausdrücklich angenommener 3840 × 2160-, 60 fps-, 12-Bit-Raw-Stream trägt etwa 5.97 Gb/s aktive Bilddaten. Aufgeteilt auf vier D-PHY-Datenlanes ergibt das etwa 1.49 Gb/s pro Lane vor Transport-Overhead. Verwenden Sie das tatsächliche Zeilentiming, die Paketierung, das Blanking-Verhalten und die verfügbaren Lane-Raten des Sensors, um die erforderliche Reserve festzulegen; HDR mit Mehrfachbelichtung oder zusätzliche Streams können das Budget verändern.
MIPI CSI-2 ist ein Bildgebungsprotokoll, das verschiedene physikalische Schichten nutzen kann, darunter D-PHY und C-PHY. Layout- und Steckverbinderregeln müssen dem gewählten Transmitter, Receiver und PHY folgen. HDI-PCB-Technologie ist sinnvoll, wenn Sensor- oder Prozessor-Fanout und Platinenfläche Microvias rechtfertigen; sie begründet für sich allein weder Schockfestigkeit noch Bildqualität.
Fortschrittliche Fertigung für digitale Bildgebungsgeräte
Übersetzen Sie die Anwendung in Fertigungsentscheidungen, statt jedem Kameratyp denselben Aufbau zuzuweisen:

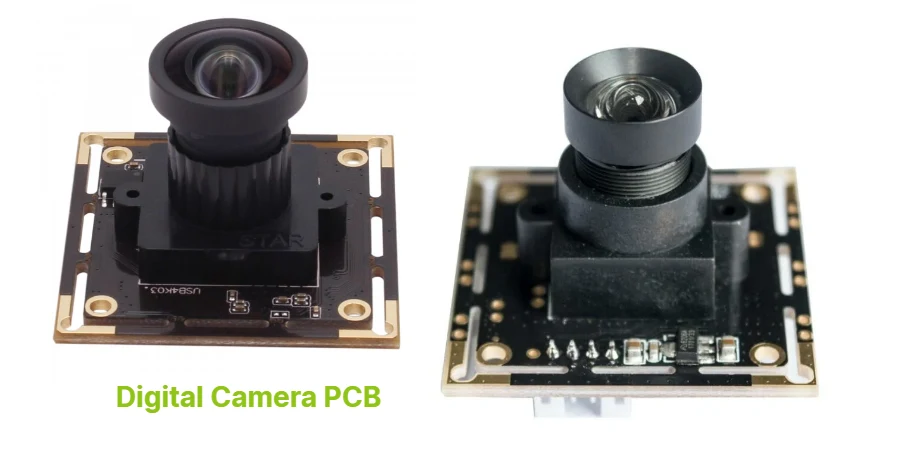

- Sensorträger: Oberfläche, Planheit, Fiducials und Montagereferenzen, kompatibel mit Sensorgehäuse und Optikbaugruppe
- Action-Kameras: Routingdichte, Flex- oder Steckverbinder, Bauteilunterstützung und Zugang für mechanische Befestigung
- Überwachungskameras: Leistungseingang, Schutz, Wärmepfad und gewählte Beschichtungs- oder Gehäuseintegration
- Machine Vision: Trigger- und Synchronisationsschnittstellen, Steckverbinderübergänge und Testzugang
- Prozessor-Hauptplatinen: Referenzebenen, Speicher-Fanout, Stackup und Platzierungs-/Reflow-Risiken
- Funkkameras: Antennen-Sperrbereiche, Schirmzugang und ein Koexistenz-Testplan für das bestückte Produkt
Die SMT-Bestückung von HILPCB umfasst SPI, AOI und wahlweise Röntgenprüfung; Feinpitch- und verdeckte Lötstellen werden gegen den tatsächlichen Auftrag geprüft. Turnkey-Bestückung regelt BOM-Beschaffung, Alternativen und die Verantwortung für beigestellte Teile, während Programmierung und Funktionstests der vereinbarten Firmware, den Vorrichtungen und Grenzen folgen. Geben Sie separat an, ob der Auftrag auch Sensor-Sauberkeitskontrollen, optische Ausrichtung oder Bildkalibrierung benötigt; dies lässt sich nicht aus einem allgemeinen Elektrotest-Umfang ableiten.

Power Management und Signalintegritätsoptimierung
Leistungs- und Wärmebudgets müssen die Betriebsmodi der Kamera abdecken, nicht nur ihren mittleren Ruhestrom:
- Sensor- und Prozessorschienen: Bauteil-Sequenzierung, Ripple, Lastsprung- und Entkopplungsanforderungen befolgen; Analogschienen-Rauschen von der Stromaufnahme des Prozessors unterscheiden
- Batteriekameras: Aufzeichnung, Standby, Funkübertragung und Aktorspitzen separat budgetieren, einschließlich Wandlerwirkungsgrad und nutzbarer Batteriekapazität
- Überwachungskameras: PoE-Eingang oder andere Versorgung für den gewählten Sensor, Prozessor, die Infrarotbeleuchtung, Heizung und das Einschaltverhalten dimensionieren
- Machine Vision: Versorgungstransienten, Erdung, Kabelschnittstellen und Dauerlast am Installationsort definieren
- Betriebszustandswechsel: Aufnahme, Speicherung und Funkaktivität gemeinsam verifizieren, damit Schieneneinbrüche oder Rauschen den vorgesehenen Betriebsmodus nicht beeinträchtigen
- Wärmeabfuhr: den Pfad Prozessor/Sensor zum Gehäuse und die zulässigen Temperaturen bei Daueraufzeichnung festlegen
- Aufbauwahl: High-Thermal-PCB-Optionen für einen begründeten Wärmepfad erwägen, während die vom Design geforderten Signallagen und die Sensormontagegeometrie erhalten bleiben
Halten Sie Schaltknoten-, Motor- und Funkstromschleifen von empfindlichen Sensorschienen und Analogpfaden fern. Planen Sie durchgehende Rückstrompfade für Hochgeschwindigkeitskanäle und prüfen Sie das Referenzdesign des Gehäuses, bevor Sie Masseaufteilungen oder Filter hinzufügen. Eine elektrische Schienenmessung und ein aufgenommenes Bild unter derselben Betriebslast zeigen unterschiedliche Probleme; beziehen Sie beide ein, wenn Rauschartefakte ein Abnahmerisiko sind.
Anwendungen und Marktsegmente für Digitalkamera-PCBs
Die Digitalkamera-PCB-Technologie bedient vielfältige Bildgebungs- und Vision-Marktsegmente:
- DSLR-PCB für professionelle Fotografie und Studioausrüstung
- Action-Kamera-PCB für Sport, Abenteuer und Content Creation
- Überwachungskamera-PCB für Sicherheitssysteme und Smart-City-Infrastruktur
- Machine-Vision-PCB für Industrieautomation und Qualitätskontrolle
- Fotografie-PCB für spiegellose Kameras und hybride Videosysteme
- Kamera-Leiterplatte für Smartphone- und Mobilgeräteintegration
- Automotive-Kamera-PCB für ADAS, Rückfahrkameras und Dashcam-Systeme
- PCB für medizinische Bildgebung für Endoskopie-, Dental- und Diagnosegeräte
- Broadcast und Video Capture, wo Daueraufzeichnung, Ausgabebandbreite und Kühlung die Platinenlast bestimmen
- Wissenschaftliche Bildgebung, einschließlich Mikroskopie und Astronomie, wo Belichtungsmodi, Sensortemperatur und Kalibrierungsanforderungen den Abnahmeplan prägen
Machine-Vision-Inspektion, Überwachungsanalytik und Fotografie können Fertigungsmethoden teilen und dennoch unterschiedliche Abnahmetests benötigen. Eine getriggerte Industriekamera priorisiert möglicherweise Timing- und Dropped-Frame-Prüfungen; eine Schwachlichtkamera priorisiert möglicherweise Bildrauschen bei spezifizierter Belichtung und Verstärkung. Die Kamera-PCB-Übersicht behandelt die weitergehenden Integrationsentscheidungen.
Umfassende Ökosystem-Lösungen für die Kameraentwicklung
Die folgenden Funktionen gehören in das Design- und Beschaffungspaket, wenn sie Teil des Produkts sind. Ihr Vorhandensein in einer Kameraarchitektur macht sie nicht zum Standardlieferumfang jedes PCB-Auftrags:
Bildsensor-Integration:
- Das gewählte CMOS- oder CCD-Bauteil/Modul, seine exakte Variante und Handhabungsanforderungen
- Sensor-Trigger-, Belichtungs- und Synchronisationsanschlüsse für Machine Vision
- Mechanische und elektrische Schnittstellen für kompakte Sensorträger
- Timing pro Sensor, Datenaggregation und Kalibrierungsverantwortung für Mehrkamera-Arrays
Komponenten des optischen Systems:
- Objektivaktortyp, Treiberanforderungen und Positionsrückmeldung für Autofokus oder Zoom
- Gyroskop-/Beschleunigungssensor-Ausrichtung und Aktorsteuerschnittstellen für die Stabilisierung
- LED-Blitz- oder Xenon-Stroboskopschaltungen bei Bedarf, einschließlich ihrer Leistungs- und Sicherheitsanforderungen
- IR-Cut-Mechanismen und optische Umschaltung für Tag-/Nachtbetrieb; gewählte Bildverstärker-Architekturen fügen einen anderen Hochvolt-Versorgungsumfang hinzu, behandelt in der Night-Vision-PCB-Integration
Konnektivität und Speicherung:
- SD- oder CFexpress-Schnittstellen mit der erforderlichen Daueraufzeichnungsrate und Host-Unterstützung
- USB-C oder ein anderer Produktsteckverbinder mit seinen spezifizierten Daten-, Leistungs- und mechanischen Funktionen
- Funkmodule, ausgewählt nach Durchsatz, Leistung, Antennenplatzierung und Zulassungen
- Verantwortung für Firmware und Netzwerkdienste für Streaming oder Cloud-Speicherung, getrennt von der Leiterplattenfertigung
Unterstützende Hardware und mechanische Integration
Platinenumriss, Sensorposition und Bestückungsreferenzen sollten mit dem mechanischen Design freigegeben werden. Ein Referenzfehler beim Sensorträger kann beispielsweise die optische Ausrichtung beeinträchtigen, selbst wenn jedes Netz den elektrischen Test besteht; spezifizieren Sie die Referenz und die Messmethode, statt sich nur auf eine allgemeine Platinenumrisstoleranz zu verlassen.
Umgebungslösungen:
- Definieren Sie Schutzartziel, Dichtungen, Steckverbinder und Testbedingungen des fertigen Gehäuses; eine nackte PCBA hat kein automatisches IP67/IP68-Rating
- Wählen Sie Bauteiltemperatur, Lebenszyklus und Qualifizierungsanforderungen für das tatsächliche Programm statt eines generischen „militärtauglichen“ Labels
- Legen Sie Montage, Steckverbinderhaltekraft und Schock-/Vibrationsanforderungen des fertigen Produkts für den vorgesehenen Einsatz fest
- Definieren Sie Betriebs-/Lagertemperaturen und das Bildkalibrierungsverhalten über den vorgesehenen Temperaturbereich
Benutzerschnittstellen-Integration:
- Touchscreen-LCD-Controller für DSLR-PCB-Menüsysteme und Bildbetrachtung
- Elektronische Sucherschnittstellen für spiegellose Kamera-Leiterplatten-Designs
- Sprachsteuerungsintegration für freihändige Action-Kamera-PCB-Bedienung
- Fernbedienungsempfänger für professionelle Fotografie-PCB-Anwendungen
Objektiv- und Motorsteuerung:
- Präzise Schrittmotortreiber für DSLR-PCB-Autofokus- und Zoomsysteme
- Ultraschallmotor-Controller für geräuscharmen Fotografie-PCB-Videobetrieb
- Blendensteuerungssysteme für professionelle Kamera-Leiterplatten-Anwendungen
- Bildstabilisierungsaktoren für Handheld- und Action-Kamera-PCB-Einsatz
Warum HILPCB für die Fertigung von Digitalkamera-PCBs wählen
Die Multilayer-, High-Speed- und HDI-Routen von HILPCB unterstützen unterschiedliche Kameralayouts. Standard-Multilayer-Routing ist geeignet, wenn es Fanout- und Kanalanforderungen erfüllt; HDI ergänzt Microvia- und Via-in-Pad-Optionen für dichtere Layouts. Der High-Speed-Service umfasst impedanzkontrollierten Aufbau und TDR/VNA-Korrelation, ausgewählt nach dem tatsächlichen Kanal und Coupon-Plan statt als pauschale Imaging-Spezifikation angewendet.
Der SMT-Service führt ISO-9001-Qualitätssystemkontrollen und IPC-A-610/J-STD-001-Verarbeitung je Auftrag auf; eine IPC-Abnahmeklasse ist keine Kameraprodukt-Zertifizierung. Prototypen- und NPI-Reviews können die freigegebene Revision mit Schablonen-/Profileinstellungen, Inspektionsergebnissen und kundendefinierten elektrischen oder Funktionstests verknüpfen. Wo das Produkt Gehäuse-, Kabel- und Firmware-Integration benötigt, ergänzt Box-Build-Bestückung diesen Umfang unter einem definierten Systemtestplan.
Senden Sie die Platinendaten, die Stackup-Absicht, BOM/freigegebene Alternativen, die Bestückungsdatei, Stückzahl und Beschaffungsverantwortlichkeiten. Fügen Sie bei einem Sensorträger Sensorreferenzen, Steckverbinder-/Flexzeichnungen und Handhabungsbeschränkungen hinzu; bei einer Prozessorplatine die Bildmodi, Kanal-/Lane-Raten und thermische Grenzen. Beziehen Sie alle für Bildtests benötigten Firmware-Versionen, Testcharts, Beleuchtungsbedingungen, Vorrichtungsschnittstellen und Pass/Fail-Grenzen ein. So kann das Angebot Platinenfertigung, Bauteilbeschaffung, Bestückung/Equipment sowie optische oder Systemtestarbeiten trennen, damit konkurrierende Angebote dieselben Leistungen abdecken.
Häufig gestellte Fragen zur Fertigung von Digitalkamera-PCBs
Benötigt jede hochauflösende Kamera HDI oder 8–12 Lagen?
Nein. Lösen Sie zuerst Sensor-/Prozessor-Fanout, Referenzebenen, Speicher-Routing, Versorgung und Umriss. Verwenden Sie einen konventionellen Multilayer-Aufbau, wenn er diese Anforderungen erfüllt; setzen Sie HDI ein, wo Microvias oder feineres Fanout die zusätzlichen Prozesskosten rechtfertigen.
Wie sollte die Bilddatenbandbreite einer Kamera abgeschätzt werden?
Multiplizieren Sie aktive Breite, Höhe, Bildrate und übertragene Bits pro Pixel als Ausgangspunkt für die Nutzdaten. Wählen Sie anschließend Lane-Anzahl und -Rate anhand des tatsächlichen Sensormodus, des Transporttimings, zusätzlicher Streams und der PHY-Grenzen. Das oben angenommene Beispiel 3840 × 2160, 60 fps, 12 Bit liegt bei etwa 5.97 Gb/s vor Overhead.
Was hilft einer Kamera, den Einsatz im Freien oder als Action-Kamera zu überstehen?
Prüfen Sie Platinenbefestigung, Steckverbinder, Wärmepfad, Beschichtungsverträglichkeit und Gehäusedichtungen gegen die spezifizierte Umgebung. Beschichtung, Rigid-Flex oder ein Industriebauteil-Label allein begründen keine Schock- oder Schutzart-Performance des fertigen Produkts; testen Sie die freigegebene Baugruppe und das Gehäuse unter den Programmbedingungen.
Umfasst die PCB-Bestückung optische Ausrichtung und Sensorkalibrierung?
Diese müssen separat definiert werden. Elektrische Tests können Versorgungsschienen, Schnittstellen und programmiertes Verhalten verifizieren; optische Ausrichtung und Bildkalibrierung erfordern zusätzlich korrekte mechanische Referenzen, die Objektiv-/Sensoranordnung, kontrolliertes Testobjekt und Beleuchtung, Software und Bildgrenzen. Klären Sie Verantwortung und Angebotsabdeckung vor der Freigabe.
Kann HILPCB Consumer- und Machine-Vision-Kameraplatinen unterstützen?
Die Fertigungs-, SMT- und Turnkey-Routen können für Sensorträger, Prozessorplatinen und Kamerasteuerungsbaugruppen geprüft werden. Liefern Sie Schnittstellen- und Gehäusedetails, mechanische Anforderungen, Stückzahl und Abnahmeplan, damit der tatsächliche Auftrag bewertet werden kann. Produktspezifische Bildqualität, Cybersicherheit sowie Medizin- oder Automotive-Qualifizierung bleiben eine definierte systemseitige Aufgabe.
