Die Schrittmacher-Baugruppe muss Energiebudget, Anforderungen an Wahrnehmung und Zeitsteuerung, Gehäuseschnittstellen und Zuverlässigkeitsplan erfüllen. Daraus werden konkrete Fertigungsvorgaben: freigegebene Materialien, kontrollierte Geometrie, Fügeverfahren und Reinigung sowie Abnahmenachweise, die der freigegebenen Konfiguration zugeordnet sind.
Zu den veröffentlichten Leistungen von HILPCB zählen Flex- und Keramikfertigung, SMT-Bestückung, Beschaffung sowie vereinbarte Prüf- und Testprotokolle. Diese Routen bilden den Ausgangspunkt einer Machbarkeitsprüfung. Eignung für implantierbare Produkte, ein gegebenenfalls erforderlicher Geltungsbereich der ISO-13485-Zertifizierung am Standort, spezielle Chip-/Drahtbond- oder hermetische Prozesse und die Qualifizierung des fertigen Produkts müssen für das jeweilige Programm nachgewiesen werden. Allgemeine PCB-Fertigungskompetenz ist keine solche Qualifizierung.

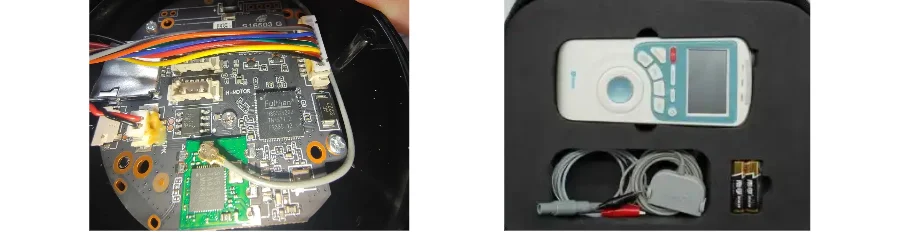

Anforderungen und Spezifikationen für Schrittmacher-PCBs
Baugruppen implantierbarer Impulsgeneratoren haben besonders strenge Vorgaben für Leistung, Gehäuse, Material und Fehlertoleranz. Leiten Sie diese vor der Technologiewahl oder Festlegung der Fertigungsroute aus dem Gerätedesign und den Risikokontrollen ab.
Wichtige Designparameter:
- Energiebudget: Wahrnehmungs-, Zeitsteuerungs-, Ausgangs-, Telemetrie- und Standby-Modi getrennt betrachten. Regler-/Ruhestrom, Leckstrom, Testkonfiguration und Batterieannahmen einbeziehen und die für die Abnahme erforderlichen Strommessungen auf Baugruppenebene festlegen.
- Gehäusepassung: Leiterplattenmaße, Bauteilhöhen, Befestigungspunkte und Elektroden-/Feedthrough-Schnittstellen mit Toleranzen freigeben. Prüf- und Nacharbeitszugang abstimmen, bevor die Baugruppe eingehaust wird.
- Wahrnehmung und Zeitsteuerung: Messknoten, Last/Fixture, Betriebsmodus, Taktreferenz und Zahlenlimits für das freigegebene Design definieren. Signalpfade mit niedrigem Pegel und ihre Rückwege von störenden digitalen oder Telemetrie-Stromschleifen fernhalten.
- Diagnoseverhalten: Hardwaresteuerungen und Tests festlegen, die der Geräte-Risikoanalyse zugeordnet sind. Vorgaben für Versorgung, Reset, Takt und Schnittstellen erhalten und die Nachweise für die Verifikation der konfigurierten Baugruppe definieren.
Bei Schaltungen mit geringem Leckstrom sind neben den Bauteilnennwerten auch Lötstoppmaske, freiliegende Oberflächen, Flussmittelrückstände und Handhabung relevant. Kritische Knoten und Reinigungseinschränkungen in der Bestückungszeichnung markieren, damit Fertigung, Bestückung und elektrische Abnahme dieselben Merkmale berücksichtigen.
Biokompatible Materialien für die Fertigung medizinischer PCBs
Beginnen Sie mit einer Kontakt- und Gehäuseübersicht: Welche Materialien können Gewebe oder Flüssigkeit berühren, und welche bleiben im spezifizierten Gehäuse? Die FDA-Leitlinien zur Biokompatibilität bewerten das fertige Produkt einschließlich relevanter Verarbeitung und Rückstände. Daraus sind freigegebene Materialien und Prozesse abzuleiten; ein Laminat-Handelsname ist keine biologische Zulassung.
Fortschrittliche Substrattechnologien:
- Flexaufbau: Die Flex-Route von HILPCB führt PI als Standard sowie geprüfte LCP-/RA-Kupfer-Optionen auf; Standardaufbauten umfassen 1–4 Lagen, erweiterte bis zu 8. Dielektrikum, Kupfer, Klebstoff/Deckfolie und Übergangsgeometrie für die Verbindung genau festlegen. Flex-Fertigungskompetenz ist getrennt von der Qualifizierung für Elektroden- oder Gewebekontakt zu betrachten.
- Keramikaufbau: Die Keramikroute umfasst Aluminiumoxid sowie geprüfte AlN-/LTCC-Optionen. Metallisierung und Oberfläche richten sich nach dem Fügeprozess. Soweit relevant, Ausgasung, Haftung, Sauberkeit und Gehäusekompatibilität spezifizieren; Keramik bedeutet nicht automatisch eine ausgasungsfreie Baugruppe.
- Hoch-Tg-FR-4: Einen freigegebenen Hoch-Tg-Aufbau nur wählen, wenn thermische, Feuchte- und Gehäuseanforderungen erfüllt werden. Tg ist weder eine Dauergebrauchseinstufung noch eine Bewertung der Kompatibilität mit hermetischer Abdichtung.
- ENEPIG oder andere Oberfläche: Oberfläche, Dicke und Zustand für den tatsächlichen Löt- oder Drahtbondprozess auswählen. Eine drahtbondbare Oberfläche belegt weder die Festigkeit des fertigen Bonds noch die Korrosionsbeständigkeit eines versiegelten Gehäuses.
Freigegebene Sorte, Lieferant, Materialrevision, Oberfläche und zulässige Prozessänderungen festschreiben. Substitutionsentscheidungen mit Gehäuse- und Validierungsnachweisen verknüpfen, damit ein neuer Klebstoff, Reiniger oder ein neues Finish nicht unbemerkt in eine Wiederholfertigung gelangt.
EMI-Abschirmung und Signalintegrität für Herzgeräte
Die EMV-Prüfung berücksichtigt internes Schaltgeräusch und die äußere elektromagnetische Umgebung. Leiterplatte, Elektroden/Feedthroughs, Telemetrieantenne und Gehäuse bilden die relevanten Kopplungspfade. Für die Bewertung sind Einbaukonfiguration und Betriebsmodi festzulegen.
Strategien zur EMI-Minderung:
- Referenzen und Abschirmung: Platzierung, durchgehende Rückstrompfade sowie Gehäuse-/Schirmanschlüsse gemäß Gerätearchitektur einsetzen. Eine unüberlegte Masseauftrennung kann unerwünschte Rückstromimpedanz erzeugen.
- Telemetrieverbindungen: Kanal- und Antennenanforderungen des gewählten Funkmoduls definieren. Der Impedanzrechner kann eine erste Leiterbahnschätzung unterstützen; gefertigt wird nach freigegebenem Aufbau und Messverfahren.
- Empfindliche Signalführung: Der gewählten Eingangstopologie folgen. Differenzführung, Guarding und Filter sind Optionen für bestimmte Schaltungen; parasitäre Kapazität, Leckage und Stabilität sind zu bewerten, statt sie pauschal auf jedes Netz anzuwenden.
- Filterung und Entkopplung: Vorgesehene Bauteile mit realen Gehäuse-/Elektroden-Rückwegen platzieren und prüfen. Bauteiltoleranz, Montageparasitik und mögliche Auswirkungen auf das Messsignal einbeziehen.
ISO 14117 beschreibt EMV-Prüfverfahren für implantierbare Herzgeräte in seinem Anwendungsbereich. Das Geräteteam legt Konfiguration, Methoden und Grenzwerte fest; ein Leiterplatten-Coupon oder eine allgemeine IEC-60601-Prüfung ersetzt diesen Plan nicht.
Lieferantenqualität und Fertigungsqualifizierung für implantierbare Produkte
Eine kontrollierte Fertigung verknüpft Designrevision mit bestückten Komponenten, Prozessroute, Prüfung, Programmierung und Abnahmeergebnissen. Die Bestückungsleistungen von HILPCB können vereinbarte Erstmusterprotokolle, Reflowprofile, SPI-/AOI-Zusammenfassungen, ausgewählte Röntgenbilder, Programmier-/FCT-Ergebnisse sowie Material-/Chargenzuordnung umfassen. Seriennummernzuordnung, Aufbewahrung, Format und Übergabe in der Qualitätsvereinbarung festlegen.
Vor dem Pilotlauf zu klärende Fertigungsentscheidungen:
- Fertigungsumgebung und Sauberkeit: Kontaminationskontrollen, Reinigung/Handhabung und etwaige Anforderungen an eine klassifizierte Umgebung aus dem Produktprozess ableiten. Flussmittel, Reinigungsmittel, Trocknung und Verpackung dokumentieren.
- Gehäuse und Platzierung: Die Standard-SMT-Route von HILPCB umfasst 0201-Bauteile und 0,4-mm-Raster; 01005/008004 sowie feinere Raster werden anhand von Pads, Schablone, Support und Prüfung bewertet. Die Route für die tatsächliche Herzgerätebaugruppe bestätigen und Maschinenspezifikationen nicht mit fertigen Platzierungstoleranzen gleichsetzen.
- Hybride Fügeverfahren: Bei Bedarf Die-Attach, Drahtbonden, Flip-Chip oder Feedthrough-/Dichtarbeiten dem dafür qualifizierten Prozess zuordnen. Bondoberfläche, vorherige Wärmehistorie und Abnahme an der Schnittstelle zur PCB-Fertigung oder zur SMT-Bestückung von Bauelementen im Gehäuse festlegen.
- Validierung und Änderungslenkung: Kritische Prozessmerkmale, Stichproben und Abnahmegrenzen bestimmen. Parameter freigeben und Umgang, Nacharbeit/Wiederholprüfung und Benachrichtigung bei Material-, Prozess- oder Bauteiländerungen festlegen.
Für eine Machbarkeitsanfrage Daten zu Leiterplatte/Aufbau, exaktem Material und Oberfläche, BOM/Bestückung, Gehäuse- und Schnittstellen, Handhabung/Reinigung, Mengen und benötigten Protokollen senden. Die Turnkey-Route von HILPCB kann Beschaffung und Bestückung verbinden; Beistellung oder Teil-Turnkey ermöglicht dem Kunden, kritische Teile selbst zu kontrollieren. Firmware, nichtklinische Testfixture/-last und numerische Freigabekriterien ergänzen, damit Pilotkosten und Prüfumfang gemeinsam bewertet werden können.
Prüfstandards und Validierungsprotokolle für Medizinprodukte
ISO 14708-2 behandelt Herzschrittmacher in ihrem Geräte-Anwendungsbereich und beschreibt Typprüfungen an Mustern. Diese Gerätebewertungen sind von Routinefreigaben für Fertigung und Bestückung zu trennen. Für jede Aktivität sind Prüfobjekt, Konfiguration, Stichprobenplan und Abnahmekriterien zu benennen.
STRUKTURIERTER VALIDIERUNGSANSATZ:
Elektrische Leistungsprüfung
Zugängliche Durchgangs-/Bauteilprüfungen mit den programmierten Funktionsmessungen kombinieren. Fixture/Last, Versorgung, Betriebsmodus, Messgeräte und Grenzwerte für Leckstrom, Wahrnehmung und Ausgang der Baugruppe dokumentieren. Festlegen, welche Fehler ICT erkennt und welche einen Test unter Spannung erfordern.
Umweltbeständigkeitsbewertung
Belastungen nach Aufbau und Fehlermechanismen auswählen, einschließlich relevanter vorheriger Reflow-, Feuchte- und Gehäuseexposition. Ein Lebensdauermodell benötigt begründete Beschleunigungsannahmen und korrelierte Ausfallmechanismen. Die tatsächlich verwendete Material-/Baugruppenrevision jedes Qualifikationsmusters erfassen.
Mechanische Zuverlässigkeitsprüfung
Die spezifizierten Handhabungs- und Betriebslasten mit tatsächlichen Halterungen und Verbindungen nachbilden. Für Flex Dicke/Lagenaufbau, Biegegeometrie, Einspannung, Bewegung, elektrische Überwachung und Ausfallkriterien dokumentieren; Änderungen anhand der Ergebnisse dieses Aufbaus bewerten.
EMV- und Sicherheitskonformität
Den freigegebenen gerätespezifischen EMV- und Sicherheitsplan mit vorgesehener Elektroden-/Antennen-/Gehäuseanordnung anwenden. Hardware, Firmware, programmierte Einstellungen und Beobachtungen zu Fehlern/Leistung im Bericht festhalten, damit die geprüfte Konfiguration reproduzierbar ist.
FAQ zur Schrittmacher-PCB-Fertigung
Was unterscheidet Schrittmacher-PCBs von anderer Medizinelektronik?
Das Zusammenspiel von Energieversorgung, empfindlicher Wahrnehmung/Zeitsteuerung, Gehäusepassung und langfristiger Material-/Prozessstabilität. Diese Geräteanforderungen müssen vor der Auswahl von PCB-/Bestückungsroute in Strom-, Geometrie-, Sauberkeits-, Prüf- und Funktionsgrenzen übersetzt werden.
Welche Qualitätsdokumente gehören zur Fertigungsanfrage?
Erforderliche Lieferanten-/Standortfreigaben und Qualitätsvereinbarung, anwendbares Fertigungsdokument mit Klasse/Revision, Material- und Bauteilnachweise, Zuständigkeiten für Prozessvalidierung und Freigabedokumentation angeben. Den Geltungsbereich relevanter Zertifikate mit der vorgesehenen Produktionseinheit bestätigen.
Können flexible Schaltungen für Schrittmacherelektroden angeboten werden?
HILPCB bietet PI-Flex sowie geprüfte LCP-/RA-Kupferaufbauten. Für die Machbarkeitsprüfung genaue Elektroden-/Verbindungszeichnung, Materialien, Bewegung und Abnahmeanforderungen übermitteln. Die Elektroden-/Geräteverantwortlichen bleiben für die erforderliche Kontakt- und Ermüdungsqualifizierung zuständig.
Welche Bauteilgrößen sind bei miniaturisierten Designs möglich?
Die veröffentlichte SMT-Route nennt 0201 und 0,4-mm-Raster als Standard; 01005/008004 und feinere Gehäuse hängen von Aufbau und Prozessprüfung ab. Genaue MPNs, Footprints, Höhe/Support und Prüfbedarf angeben, um die geeignete Route zu bestimmen.
Welche Nachweise unterstützen die Langzeitzuverlässigkeitsbewertung?
Fehleranalyse sowie Material-, Gehäuse- und Alterungsnachweise mit dem freigegebenen Aufbau verknüpfen. Fertigungsprotokolle dokumentieren, was hergestellt und geprüft wurde; Hermetizität des Gehäuses, relevante biologische Bewertung und Verifikation des vollständigen Geräts ergänzen diese Nachweiskette.
Bieten Sie eine vollständige Turnkey-Fertigung an?
Der allgemeine Turnkey-Service von HILPCB verbindet Fertigung, freigegebene Beschaffung, SMT/THT sowie vereinbarte Prüfungen und Protokolle. Den programmspezifisch zulässigen Umfang und separat zugewiesene Spezialfügeverfahren, hermetische Verkapselung und Gerätevalidierung vor Freigabe definieren. Kritische Bauteile können beigestellt oder im Teil-Turnkey geführt werden.
