Die meisten Leistungsprobleme bei Rogers-PCBs entstehen bei der Materialauswahl, der Geometrie oder Fertigungsannahmen. Der geeignete Dk-Wert hängt von der Laminatsorte, der Frequenz, der Übertragungsleitungsgeometrie, dem Solvermodell und der Art der Materialcharakterisierung ab. Kupferrauheit und Via-Übergänge können zudem ein RF-Einfügedämpfungsbudget dominieren; verifizieren Sie den vorgeschlagenen Stackup mit Ihrem Fertiger und gemessenen Coupons.
RF-/Hardware-Ingenieure definieren Material, Geometrie und Verlustbudget; Einkaufsingenieure bestätigen Verfügbarkeit, Kosten, Prozessumfang und Abnahmenachweise. Vergleichen Sie die gewählte Rogers-Konstruktion mit FR4 unter denselben elektrischen und fertigungstechnischen Anforderungen.

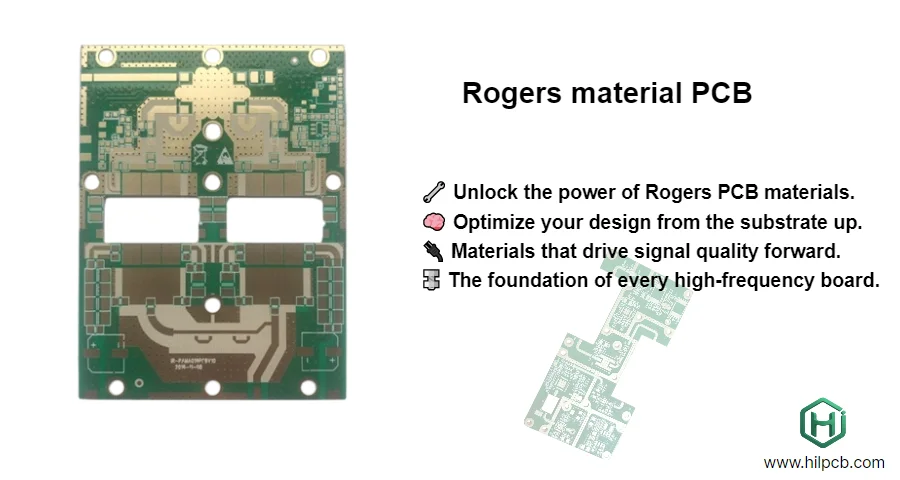

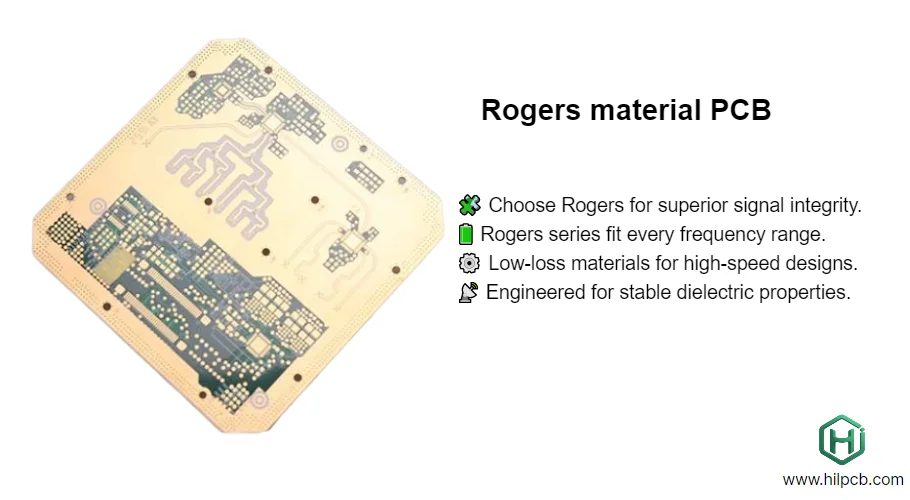

Was ist ein Rogers-PCB, und brauchen Sie wirklich eines?
Ein Rogers-PCB verwendet ein spezifiziertes Laminat von Rogers Corporation, häufig in RF-, Mikrowellen- oder verlustarmen Digitalanwendungen. Rogers-Sorten umfassen verschiedene Polymer- und Verstärkungssysteme und unterscheiden sich in Dk, Df, Brandklasse, Feuchtigkeitsaufnahme und Verarbeitungsanforderungen.
Die Materialwahl sollte durch ein Einfügedämpfungs- und Impedanzbudget bestimmt werden. Beispielsweise können sich FR-4 und RO4003C bei 10 GHz deutlich in den Microstrip-Verlusten unterscheiden, aber ohne Angabe von Dielektrikumdicke, Kupfertyp, Leitergeometrie und Messaufbau gibt es keinen universellen dB-pro-Zoll-Wert. Auch Temperatur- und Frequenzabhängigkeit sind relevant.
Verwenden Sie diese Schnellregel:
- Niederfrequentere Verbindungen: Standard- oder High-Tg-FR-4 kann ausreichen, wenn die tatsächlichen Einfügedämpfungs-, Phasen- und Toleranzbudgets es zulassen. Es gibt keine universelle 1–2-GHz-Schwelle.
- RF-Filter, Antennen und Verstärker: Bewerten Sie Verluste, Dk-Stabilität, Leistung und Fertigungskompromisse; viele niederfrequente RF-Produkte nutzen erfolgreich FR-4, während anspruchsvolle verlustarme Verbindungen RO4000- oder PTFE-Sorten rechtfertigen können.
- Hohe thermische oder Leistungsbelastung: Bewerten Sie ein separates thermisches Design mit Kupferspreizung, Kühlkörpern, Vias oder einer qualifizierten Keramik-/Metallkernkonstruktion. Nehmen Sie nicht an, dass jedes Rogers-Laminat direkt auf einen Keramik- oder Metallkern laminiert werden kann.
Für eine Materialprüfung geben Sie im Angebotsanfrage das Betriebsband, die zulässige Einfügedämpfung, die Zielimpedanz und den vorgeschlagenen Stackup an.
RO4003C vs. RO4350B vs. RT/duroid: Das richtige Rogers-Material wählen
Die Auswahl eines Rogers-Laminats reduziert sich auf vier Parameter, in dieser Reihenfolge: Betriebsfrequenz, akzeptable Einfügedämpfung, thermische/Leistungsumgebung und Kosten. Wenn Sie sie durchgehen, schrumpft die Auswahl schnell auf ein oder zwei Materialien. Unser Rogers-Substrat-Auswahlleitfaden ergänzt RO5880 und anwendungsspezifische Empfehlungen.
Die folgende Tabelle verwendet veröffentlichte Werte aus Rogers-Datenblättern, damit Sie die von Ingenieuren am häufigsten spezifizierten Materialien vergleichen können. Die Werte sind typisch; genaue Zahlen hängen von Dicke und Prüfmethode ab.
| Eigenschaft | RO4003C | RO4350B | RT/duroid 5880 | Standard-FR4 |
|---|---|---|---|---|
| Aufbau | Kohlenwasserstoff-Keramik + Glasgewebe | Kohlenwasserstoff-Keramik + Glasgewebe (flammhemmend) | PTFE + Glas-Mikrofaser | Epoxid + Glasgewebe |
| Prozess-Dk, 10 GHz geklemmte Streifenleitung | 3,38 ± 0,05 | 3,48 ± 0,05; 4 mil: 3,33 ± 0,05 | 2,20 ± 0,02 | Abhängig von Sorte, Glasstil und Methode |
| Design-Dk, 8–40 GHz differentielle Phasenlänge | 3,55 | 3,66 | 2,20 | Sortenspezifisches Modell einholen |
| Typischer Df, 10 GHz geklemmte Streifenleitung | 0,0027 | 0,0037 | 0,0009 | Abhängig von Sorte und Methode |
| Einfügedämpfung, 50Ω-Microstrip @10 GHz* | Geometrieabhängig | Geometrieabhängig | Geometrieabhängig | Geometrieabhängig |
| Tg, TMA | >280°C | >280°C | In diesem Datenblatt nicht angegeben | Abhängig von Sorte und Methode |
| Typische Wärmeleitfähigkeit, 80°C, ASTM C518 | 0,71 W/(m·K) | 0,69 W/(m·K) | 0,20 W/(m·K), Z-Richtung | Abhängig von Sorte und Methode |
| Typischer Z-Achsen-CTE, IPC-TM-650 2.4.41 | 46 ppm/°C, −55 bis 288°C | 32 ppm/°C, −55 bis 288°C | 237 ppm/°C, 0–100°C | Abhängig von Sorte und Temperaturbereich |
| UL-94-Eintrag im Datenblatt | N/A | V-0; LoPro-Qualifikation abweichend | V-0 | Genaue Sorte und Aufbau prüfen |
| Verarbeitung | Viele FR-4-kompatible Prozesse | Viele FR-4-kompatible Prozesse | PTFE-spezifische Lochvorbereitung | Abhängig von Harz und Aufbau |
| Relativer Laminatpreis | Tatsächliche Sorte und Kupferoptionen anfragen | Tatsächliche Sorte und Kupferoptionen anfragen | Tatsächliche Sorte und Kupferoptionen anfragen | Basis hängt von der FR-4-Sorte ab |
Die Rogers-Einträge für Prozess-Dk und Df verwenden IPC-TM-650 2.5.5.5 bei etwa 10 GHz und 23°C; Prozess-Dk und Design-Dk dienen unterschiedlichen Zwecken. Veröffentlichte typische Eigenschaften sind keine Abnahmegrenzen, sofern nicht ausdrücklich angegeben. CTE-Bereiche unterscheiden sich und sind nicht direkt austauschbar. Tg ist keine Dauerbetriebsangabe. Einfügedämpfung und Laminatpreis erfordern zudem die tatsächliche Struktur und ein Angebot. Quellen: Rogers RO4000-Datenblatt und RT/duroid 5870/5880-Datenblatt.
So lesen Sie die Tabelle für Ihr Design:
- RO4350B wählen für ein RF-Frontend, eine Antennenzuleitung oder eine gemischte RF-/Steuerplatine, wenn das Design seine veröffentlichte V-0-Klassifizierung benötigt und das Kanalmodell seine Verluste und dielektrischen Eigenschaften stützt. Bestätigen Sie die genaue Konstruktion und die zutreffende UL-Datei, insbesondere für LoPro, und bewerten Sie dann die Durchkontaktierungszuverlässigkeit für den vorgeschlagenen Aufbau.
- RO4003C wählen als Kandidat für einen Filter, eine Antennengruppe oder eine Übertragungsleitung, wenn die Reduzierung dielektrischer Verluste wichtig ist und sein Brandklassenstatus für das Produkt akzeptabel ist. Vergleichen Sie den modellierten Leiterverlust, die Abmessungen und die Phasenantwort mit RO4350B unter denselben Kupfer- und Geometrieannahmen. Seine veröffentlichte Prozess-Dk-Toleranz beträgt ±0,05, dieselbe Toleranz wie bei Standard-RO4350B; eine niedrigere Dk bedeutet nicht automatisch eine engere Kontrolle.
- RT/duroid 5880 oder eine geeignete RO3000-Sorte in Betracht ziehen für RF-Pfade, bei denen der RO4000-Kandidat unzureichende Reserven bei dielektrischen Verlusten oder der Phase lässt. Vergleichen Sie die genaue Sorte im Kanalmodell und prüfen Sie dann, ob Verstärkung, Ausdehnung und Bonding-Anforderungen zur Plattenkonstruktion passen. Die Vorbereitung metallisierter Löcher kann eine Natriumbehandlung oder einen geeigneten Plasmaprozess verwenden, ohne dass beides erforderlich ist. Prozessüberlegungen finden Sie auf unserer Seite Teflon/PTFE-PCB.
- Eine Hybridkonstruktion in Betracht ziehen (RF-Lagen auf Rogers, Digital/Leistung auf FR4), wenn nur ein Teil der Platine verlustarmes Material benötigt. Vergleichen Sie die Laminateinsparungen mit Bonding-, Laminier- und Qualifizierungskosten.
Fragen Sie nach verfügbaren Dicken, Kupferoptionen, Beschaffungsvorlaufzeit und Mindestbestellmengen, bevor Sie den Stackup einfrieren; diese variieren nach Sorte und Auftrag.

Rogers-PCB-Designrichtlinien, die kostspielige Re-Spins verhindern
Rogers-Laminatdesigns profitieren von einer Fertigungsprüfung, aber zulässige Leiterbreite, Via-Aspektverhältnis, Stackup-Toleranz und Oberflächenoptionen hängen von der genauen Sorte und dem Fertigerprozess ab. Vereinbaren Sie diese Kontrollen vor der Freigabe, statt die Werte einer Werkstatt als universelle Regeln zu behandeln.
Wählen Sie den Dk-Wert, der zur Messmethode und zum Impedanzmodell passt. Rogers veröffentlicht Prozess- und Design-Dk-Werte für festgelegte Materialien und Testbedingungen. Für RO4350B sind 3,48 (Prozess) und 3,66 (Design) repräsentative Werte, aber keiner sollte blind auf jeden Feldsolver angewendet werden. Bestätigen Sie Frequenz, Stackup, Kupferrauheitsmodell und Messung des gefertigten Coupons, bevor Sie Leiterbreiten einfrieren.
Beziehen Sie die Kupferrauheit in das Verlustmodell ein. Ihr Beitrag hängt von Frequenz, Rauheitsprofil, Leitergeometrie und Kupferleitfähigkeit ab; es gibt keinen universellen 5-GHz-Übergang. Vergleichen Sie die verfügbaren Folienprofile mit einem geeigneten Solvermodell. Reverse-treated-, gewalzte und Low-Profile-Folien sind Optionen, aber ihre Bezeichnungen allein legen die Oberflächenrauheit oder den fertigen Leiterverlust nicht fest.
Geben Sie die Impedanztoleranz konsistent an und verifizieren Sie sie. Fertiger und Kunde sollten pro Aufbau eine Toleranz und eine Impedanzcoupon-/TDR-Methode vereinbaren. Für 50 Ω sind ±5 % gleich ±2,5 Ω, ±7 % gleich ±3,5 Ω und ±5 Ω gleich ±10 %; dies sind unterschiedliche Spezifikationen. Engere Grenzen können eine dedizierte Prozessqualifikation erfordern. Weder ±7 % noch ±5 % noch 100 % TDR-Tests können ohne standortspezifische Fähigkeitserklärung garantiert werden.
Rogers-spezifische Fertigungsgrenzen beachten:
- Leitergeometrie: Minimale Leiter-/Abstandsfähigkeiten müssen für das gewählte Laminat, Kupfergewicht, die Lagenzahl und den Fertigungsstandort freigegeben sein.
- Metallisierte Durchkontaktierungen: Wählen Sie Aspektverhältnis und Lochbehandlung anhand von Plattendicke, Bohrdurchmesser, Laminatchemie und Fertigerqualifikation, insbesondere bei PTFE-Sorten.
- Lagenregistrierung: Geben Sie die tatsächlich für das gewählte Panel und den Fertigungsprozess vereinbarte Positionstoleranz an; ±2–3 mil sind nicht universell.
- Kupferkonstruktion: Ausgangsfolie und fertige Galvanikdicke sind unterschiedliche Spezifikationen. Lokal verdicktes Kupfer erfordert eine definierte selektive Galvanisierung oder einen anderen qualifizierten Prozess; prüfen Sie Ätzgeometrie, Stromverteilung und Dickentoleranzen. Dedizierte Dickkupfer-PCB-Lagen können den Aufbau vereinfachen.
- Thermische Pfade: Dimensionieren Sie Kupferspreizflächen und thermische Vias anhand der Verlustleistung der Bauteile und zulässiger Temperaturen. Eine Hochthermik-PCB-Konstruktion ist eine Option, wenn ihre Bonding- und mechanischen Schnittstellen qualifiziert sind; sie ist nicht einfach eine austauschbare Lage.
Nutzen Sie unseren 3D-Viewer für unterstützte mechanische 3D-Modelle und die Montagepassung; er ist kein Stackup-Feldsolver und kein Ersatz für Impedanzberechnungen.
Hybride Rogers- + FR4-Stackups: Kosten senken, ohne RF-Leistung zu verlieren
Wenn nur wenige Lagen Hochfrequenzsignale führen, müssen Sie nicht die gesamte Platine auf Rogers aufbauen. Ein hybrider Stackup platziert RO4003C oder RO4350B auf den RF-Lagen und hält digitale, Steuerungs- und Leistungslagen auf FR4. Richtig umgesetzt bewahrt dies die RF-Leistung an den entscheidenden Stellen und kann die Menge des verwendeten Premiumlaminats reduzieren; die tatsächliche Einsparung hängt von Stackup, Ausbeute und Angebot ab.
Drei Regeln machen einen Hybrid zuverlässig:
- Materialkompatibilität prüfen: Hybride RO4000/FR-4-Konstruktionen erfordern freigegebene Bondplys/Prepregs, abgestimmte Laminierprofile und eine Bewertung der Durchkontaktierungszuverlässigkeit. Nehmen Sie keinen universellen Rissbildungsmechanismus nach 3–5 Reflow-Zyklen an.
- Den Stackup ausbalancieren. Eine symmetrische Dielektrikum- und Kupferverteilung kann das Verzugsrisiko reduzieren. Eine asymmetrische Konstruktion ist nicht automatisch unbrauchbar, erfordert aber eine Bewertung von Materialausdehnung, Kupferbalance, Laminierung und gemessener Ebenheit der fertigen Platine.
- Die Impedanzübergänge planen. Modellieren Sie die Änderung von Übertragungsleitungsgeometrie, Referenzebenen und Via-Rückpfaden zwischen den Lagen. Eine reine CAM-Artwork-Prüfung belegt weder die Übergangsimpedanz noch die Breitband-Kanalleistung.
Vergleichen Sie einen vorgeschlagenen Rogers/High-Tg-FR4-Hybrid bei Bedarf mit separaten Keramik- oder Metallkern-Thermikkonstruktionen. Die Kombination dieser Materialien auf einer Platine erfordert einen speziell unterstützten Bonding- und Fertigungsprozess; Verfügbarkeit und Engineering-Aufwand gehören ins Angebot.

Welche Oberflächenbeschichtung sollte auf einem Rogers-RF-Board verwendet werden?
Die Oberflächenbeschichtung kann freiliegende RF-Leiter und die Montageplanarität beeinflussen. Wählen Sie sie anhand des tatsächlichen Strompfads, der Geometrie, der Frequenz und der Montageanforderungen.
- Immersionssilber: Eine mögliche verlustarme Option für freiliegende RF-Leiter, abhängig von Lagerung, Anlaufen und Montageanforderungen; quantifizieren Sie die Verluste mit der tatsächlichen Leitergeometrie.
- ENIG: Nützlich für Lötbarkeit und planare Oberflächen, aber die Nickelschicht kann die Verluste beeinflussen, wenn sie im RF-Strompfad liegt; messen Sie die Leistung für das vorgesehene Layout.
- ENEPIG: Bietet montagerelevante Vorteile, enthält aber ebenfalls Nickel. Bewerten Sie PIM und RF-Leistung anhand einer gemessenen Spezifikation, statt anzunehmen, dass ENEPIG immer die bevorzugte Beschichtung ist.
- HASL: Die ungleichmäßige Beschichtung kann für Feinstpitch-Montage oder empfindliche freiliegende RF-Strukturen ungeeignet sein. Sie ist nicht für jedes RF-Board verboten; bewerten Sie Beschichtungsgeometrie und gemessene Kanalanforderungen.
Wenn eine Dielektrikum-Spannungsprüfung erforderlich ist, vereinbaren Sie Prüfspannung, Dauer, Abnahmegrenze und Prüfzugang nach der zutreffenden Produktsicherheitsnorm; es gibt keine allgemeine 250–500-VDC-Regel für alle RF-Boards.
Wie viel kostet ein Rogers-PCB im Vergleich zu FR4?
Materialkosten und Kosten der fertigen Platine variieren stark nach Sorte, Dicke, Kupfer, Lagenzahl und Menge. Fordern Sie vergleichbare Angebote mit denselben Gerber-Dateien und Abnahmeanforderungen an, statt einen einzelnen FR-4-Preismultiplikator als universelle Regel zu behandeln.
Die gute Nachricht: Der größte Teil dieser Kosten ist in der Designphase kontrollierbar. Nach Wirkung geordnet:
- Materialstufe. Verwenden Sie eine Sorte der RO4000-Serie statt PTFE, wo ihre gemessene Einfügedämpfung, Betriebsbedingungen und Qualifikationsanforderungen es zulassen.
- Hybrider Aufbau. Setzen Sie verlustarmes Laminat nur auf RF-Lagen ein, wenn Bond, Wärmeausdehnung und Signalübergänge qualifiziert werden können.
- Panel-Ausnutzung. Optimieren Sie Teileorientierung, Rails und Abstände, um Laminatverschnitt zu reduzieren; quantifizieren Sie die Einsparung für die tatsächliche Plattengröße und das Panel.
- Standarddicke und Kupfer. Fragen Sie, welche Laminatsorten und Kupfergewichte derzeit vorrätig sind, bevor Sie Lieferzeiterwartungen festlegen.
- Sinnvolle Toleranzen und Beschichtungen. Verwenden Sie die vom Schaltkreis benötigten Impedanzgrenzen und eine mit Montage und RF-Leistung kompatible Beschichtung; kalkulieren Sie engere Toleranzen oder Sonderbeschichtungen separat.
Für eine aussagekräftige Kostenoptimierung liefern Sie Fertigungszeichnung, Stackup, Verlust-/Impedanzanforderungen, Mengen und Qualifikationsbedarf, damit der Lieferant die tatsächlichen Kostentreiber bewerten kann.

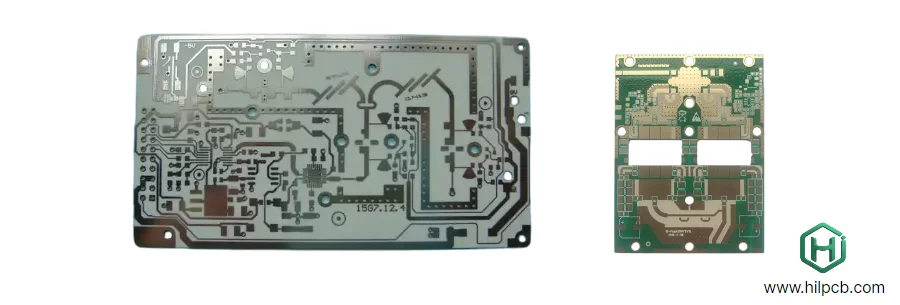

Wie HILPCB Ihr Rogers-PCB fertigt und prüft
Die Fertigung von Rogers Material PCBs erfordert spezialisierte Ausrüstung, Materialexpertise und Prozesskontrolle, die über die Standard-PCB-Fertigung hinausgeht. Bei HILPCB haben wir über 50.000 Rogers Boards für Kunden in den Bereichen Drahtloskommunikation, Luft- und Raumfahrt sowie Automotive produziert. Dieser Leitfaden führt Sie durch unseren kompletten Fertigungsworkflow – vom Empfang Ihrer Designdateien bis zum Versand fertiger Baugruppen.
Rogers- und FR-4-Fertigungsabläufe unterscheiden sich je nach Laminatfamilie. Inspektion und Qualifikation sollten zu Material, Stackup und Kunden-Einkaufsspezifikation passen. Die folgenden Punkte sind sinnvolle Prüfpunkte mit einem Fertiger.
Materialidentität und Rückverfolgbarkeit sind Projektanforderungen. Geben Sie in der RFQ die genaue Rogers-Sorte, Dielektrikumdicke, Kupferfolie, Substitutionsregel und erforderlichen Zertifikate an. HILPCB bestätigt Materialverfügbarkeit, Beschaffungsvorlaufzeit, Wareneingangsprüfungen, Chargenaufzeichnungen und die Dokumente, die mit der Platine geliefert werden können, bevor der Auftrag angenommen wird. Diese Bestätigungen gelten nur für den angebotenen Aufbau und seine begleitenden Aufzeichnungen.
Materialspezifische Verarbeitung. RO4000-Sorten nutzen viele FR-4-kompatible Prozesse; PTFE-Sorten benötigen geeignetes Bohren und eine Aktivierung der Lochoberfläche. Wählen Sie Natrium- oder Plasmabehandlung passend zu Material und Prozess. Laminierungstemperatur und -druck folgen dem Bondingsystem, und die Lochvorbereitung muss auch das gewählte Bondply berücksichtigen.
Impedanzverifikation: Wenn die Einkaufsspezifikation es verlangt, werden repräsentative Impedanzcoupons mit Produktionspanels gefertigt und mit kalibrierter TDR-Ausrüstung gemessen. Coupon-Ergebnisse sind nicht dasselbe wie die Messung jeder Leiterbahn auf jeder fertigen Platine. Definieren Sie im Qualitätsplan Coupon-Frequenz, Leiterstrukturen, Toleranzen, Unsicherheit und den Umfang der Leiterplatten-Durchgangs-/Isolationsprüfung.
Normen und Zertifikate: Fordern Sie Kopien aktueller ISO 9001/IATF 16949-Zertifikate mit der zutreffenden juristischen Einheit und dem Standort, relevante UL-Dateien, Laminat-Qualifikationsaufzeichnungen und vereinbarte Inspektionsberichte an. IPC-A-600 beschreibt die Akzeptanz von Leiterplatten; es ist selbst keine Unternehmenszertifizierung.
Was Sie uns für ein schnelles, genaues Rogers-PCB-Angebot senden sollten
Damit Ihr Angebot schnell erstellt und gleich beim ersten Mal richtig kalkuliert wird, geben Sie an:
- Gerber RS-274X oder ODB++ (oder natives Altium/Eagle/KiCad; IPC-2581 für vollständige Montagedaten)
- Zielimpedanz, Toleranz und Betriebsband, plus etwaige Anforderungen an Einfügedämpfungs- oder Coupon-Berichte
- Material und Dicke (oder nennen Sie uns Ihr Verlust-/Frequenzbudget, und wir empfehlen eines)
- Lagenzahl, Kupfergewichte und Oberflächenbeschichtung
- Menge und etwaige Zertifizierungs-/Rückverfolgbarkeitsanforderungen
Mit den freigegebenen Fertigungsdaten kann HILPCB Optionen für Kleinserienmontage, Großserienmontage und Box-Build erörtern. Stückpreise und Rabatte sollten in einem aktuellen Angebot festgelegt werden.
Unsere Einrichtung hat dedizierte Rogers-Verarbeitungsausrüstung.
Wir bieten kostenlose Schichtaufbau-Designberatung.
Ja, kostenlose Impedanzberechnungen sind in jedem Rogers PCB Auftrag enthalten. Reichen Sie Ihre Zielimpedanz und Frequenz ein – unsere Ingenieure berechnen Leiterbahnbreiten unter Verwendung von Rogers Materialdaten und liefern detaillierte Berichte innerhalb von 24 Stunden.
Häufig gestellte Fragen, Rogers-Material-PCB
RO4003C vs. RO4350B – welches sollte ich wählen? Beide verwenden Kohlenwasserstoff-Keramikharz und Glasverstärkung. RO4350B hat eine veröffentlichte V-0-Klassifizierung und einen niedrigeren typischen Z-Achsen-CTE; RO4003C hat niedrigere veröffentlichte Dk und Df. Ihre Standard-Prozess-Dk-Toleranzen betragen beide ±0,05, und 4-mil-RO4350B hat einen separaten Prozess-Dk-Wert. Wählen Sie nach elektrischen Anforderungen, Brandklasse, Fertigung und Lieferung, statt eines der beiden als universellen Standard zu behandeln.
Wie unterscheidet sich die Rogers-Fertigung von Standard-FR4? Die Verarbeitung hängt von der genauen Laminatfamilie ab: PTFE-Sorten können spezialisiertes Bohren und Oberflächenvorbereitung erfordern, während Sorten der RO4000-Serie im Allgemeinen mit gängigen FR-4-Prozessen kompatibel sind, sofern der Stackup vom Fertiger validiert ist. Vereinbaren Sie materialspezifische Kontrollen und Inspektionen vor der Produktion.
Können Sie Multilayer- und hybride Rogers/FR4-Stackups fertigen? Hybride RO4000/FR-4-Konstruktionen können für einige Multilayer-Designs geeignet sein, aber Lagenzahl, Stackup-Symmetrie, Materialbonding und Durchkontaktierungszuverlässigkeit müssen mit dem gewählten Lieferanten qualifiziert werden. Holen Sie für jede gewünschte technische Beratung ein Angebot ein.
Wie eng können Sie die Impedanz halten? Die angebotene Impedanztoleranz hängt von Stackup-Geometrie und Prozessfähigkeit ab. Für eine 50-Ω-Anforderung bedeutet ±5 % gleich ±2,5 Ω; Coupon-Design, TDR-Aufbau und Abnahmegrenzen sollten in den Einkaufsunterlagen erscheinen. Coupon-Messungen sind keine 100-prozentige Prüfung jeder Leiterbahn.
Welche Oberflächenbeschichtung ist für RF am besten? Wählen Sie Immersionssilber, ENIG oder ENEPIG nach Montage-, Lagerungs- und Anforderungen an freiliegende RF-Leiterbahnen; nickelhaltige Beschichtungen müssen für Verlust und PIM auf der tatsächlichen Struktur bewertet werden.
Wie hoch ist die Mindestbestellmenge und die Lieferzeit? Materiallieferzeit, Mindestbestellmenge und verfügbare Abmessungen variieren nach Rogers-Sorte, Dicke, Behandlung und regionalem Lagerbestand; verifizieren Sie sie in einem datierten Lieferantenangebot, statt 7–14 Tage oder feste Blattmindestmengen zu versprechen.
Unterstützen Sie Luftfahrt-/Automobil-Rückverfolgbarkeit und exportkontrollierte Arbeiten? Chargenrückverfolgbarkeit und Zertifikate sollten in den Auftragsanforderungen definiert werden. Verifizieren Sie jede behauptete IATF 16949-Zertifizierung für den konkreten Fertigungsstandort, bevor Sie sich für ein Automobilprogramm darauf verlassen.
Verwenden Sie das aktuelle Rogers-Datenblatt der genauen Sorte und ein konstruktionsgerechtes Dielektrikummodell. Fordern Sie bei Bedarf Laminatidentität und Chargenaufzeichnungen an; die Impedanz von Produktionscoupons misst nicht allein die Laminat-Dk und belegt keine chargenspezifische Design-Dk.
