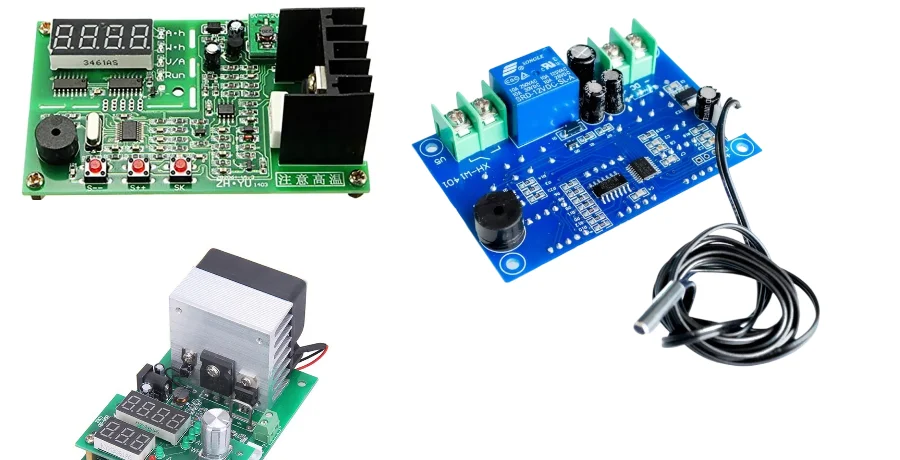

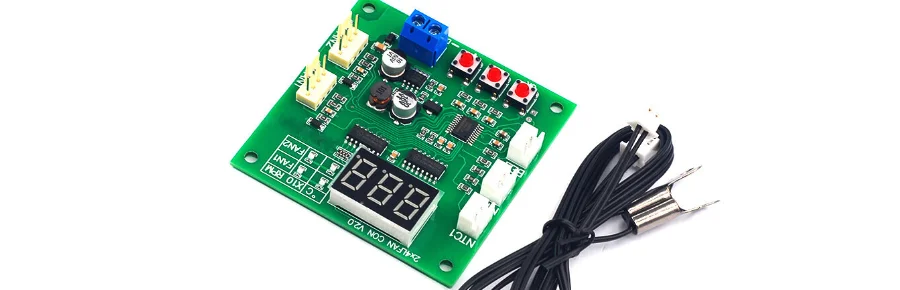

Smart-Thermostat-Leiterplatten verbinden Raumtemperaturerfassung, HVAC-Ausgänge, eine Benutzeroberfläche und optionale Netzwerkdienste. Eine Multilayer-Leiterplatte kann Routing und Rückleitungen unterstützen, während ein High-Speed-PCB-Aufbau nur dort nötig ist, wo die gewählten Schnittstellen es erfordern. Definieren Sie vor der Wahl des Leiterplattenaufbaus den HVAC-Gerätetyp, die Installationsverdrahtung, das Sensorfehler-Budget und die Spannungsversorgung.
HVAC-Schnittstelle und Sicherheitssysteme
Die HVAC-Steuerung erfordert Schnittstellenschaltungen, die zum angeschlossenen Gerät passen. Platzieren Sie den Umgebungssensor abseits von Reglern, Relais, Funksendern und Wärmepfaden des Displays; auch der Luftstrom im Gehäuse und die Wandanbindung beeinflussen den Messwert. Prüfen Sie den Raumtemperaturfehler im montierten Gehäuse unter Ruhe-, Sende- und Display-Last, wie es TIs Referenzdesign zur lokalen Wärmekompensation zeigt.
Netzspannungsschnittstellen: Manche HVAC-Anlagen nutzen eine Niederspannungssteuerung mit 24 VAC, andere schalten Netzlasten. Isolation, Schutzorgane, Kontaktnennwerte sowie Kriech- und Luftstrecken sind auf die tatsächliche Schaltung anzuwenden; eine Relaisisolation allein begründet keine Gerätesicherheit.
Unterstützung mehrstufiger Systeme: Moderne HVAC-Systeme bieten mehrere Heiz- und Kühlstufen für höhere Effizienz. Wärmepumpensteuerungen erfordern den Betrieb des Umschaltventils und das Management der Zusatzheizung. Drehzahlvariable Geräte können analoge oder digitale Schnittstellen nutzen; verwenden Sie die vom Gerät spezifizierten Befehle, Rückmeldungen und Sequenzen, statt einen universellen Thermostatausgang anzunehmen.
Sicherheitsverriegelungen: Druckgrenzen, Temperaturabschaltungen und Flammenüberwachung auf Geräteebene können in einer separaten HVAC-Steuerung liegen. Legen Sie fest, welche Funktionen der Thermostat tatsächlich besitzt – einschließlich Sensorfehler, Ausgangsvorgaben und Wiederanlaufverhalten. Die SMT-Bestückungs-Prüfung stützt die Fertigungsqualität der Platine; sie begründet weder die Sicherheitsfunktion noch ersetzt sie Geräteverriegelungen.
Lastmanagement: Demand-Response-Programme erfordern automatische Lastabwürfe in Spitzenlastzeiten. Die Smart-Grid-Integration ermöglicht Kommunikation und Steuerung durch den Versorger. OpenADR oder IEEE 2030.5 kann vom Thermostat oder einem Gateway implementiert werden. Klären Sie das geforderte Client-Profil, die Versorgeranbindung, die Autorisierung und lokale Komfortgrenzen; die Leiterplattenfertigung allein stellt keine Protokollkonformität her.
Notbetrieb: Eine Backup-Versorgung kann Sensorik, Einstellungen oder ausgewählte Steuerfunktionen für eine definierte Dauer aufrechterhalten. Sie kann weder Heizkessel, Kompressor, Gebläse noch Pumpe ohne deren Versorgung am Laufen halten. Ein manueller Override muss die erforderlichen Geräteverriegelungen bewahren. Spezifizieren und testen Sie das Verhalten bei Verlust von Spannung, Kommunikation oder gültigen Sensordaten – einschließlich Wiederanlauf- und Neustartverzögerungen.
Fortschrittliches Display und Bedienoberfläche
Intuitive Benutzeroberflächen balancieren Funktionsumfang und Bedienbarkeit und berücksichtigen unterschiedliche Nutzerpräferenzen sowie Barrierefreiheitsanforderungen.
Hochauflösende Farbdisplays: Moderne Thermostate verfügen über hochauflösende Touchscreens für reichhaltige grafische Oberflächen. Display-Controller verarbeiten komplexe Grafik bei niedrigem Stromverbrauch. Wählen Sie OLED-, E-Ink- oder LCD-Schnittstellen nach geforderter Bildwiederholrate, Ablesbarkeit, Betriebstemperatur und Leistungsbudget.
Kapazitive Touch-Schnittstelle: Multi-Touch ermöglicht smartphone-ähnliche Interaktionen. Gestenerkennung unterstützt Wisch-Navigation und Zoom. Haptisches Feedback gibt eine taktile Bestätigung und verbessert die Bedienerfahrung. Prüfen Sie Elektrodenführung, Erdung und Versorgungsrauschen und testen Sie Fehlauslösung sowie Wiederkehr mit der tatsächlichen Abdeckung und der geforderten EMV-Einwirkung.
Anpassung an das Umgebungslicht: Die automatische Helligkeitsregelung verbessert die Ablesbarkeit und spart Energie. Annäherungssensoren aktivieren das Display, wenn Nutzer herantreten. Schlafmodi minimieren die Display-Leistungsaufnahme, während wesentliche Informationen sichtbar bleiben.
Sprachintegration: Sprachsteuerungs-PCB-Funktionen ermöglichen freihändige Temperaturanpassung und Systemsteuerung. Die Integration mit Smart-Speaker-PCB-Systemen bringt sprachgesteuerte Bedienung im ganzen Haus. Fernfeld-Mikrofonarrays können die Spracherfassung verbessern, die Erkennungsleistung muss jedoch mit Lüftergeräusch, Raumakustik und dem gewählten Sprachdienst getestet werden. Behalten Sie einen lokalen Bedienpfad, falls Sprach- oder Netzwerkdienste ausfallen.
Barrierefreiheit: Die Anforderungen hängen von Installation und geltenden Vorschriften ab; das PCB-Design allein begründet keine ADA-Konformität. Kontrastreiche Displays, große Schrift und akustische Rückmeldung unterstützen sehbehinderte Nutzer. Physische Tastenalternativen helfen Nutzern mit motorischen Einschränkungen.
Drahtlose Konnektivität und Smart-Home-Integration
Umfassende Konnektivität ermöglicht Fernüberwachung, -steuerung und die Einbindung in übergeordnete Hausautomationssysteme.
WiFi-Modul-PCB: Prüfen Sie den Freihaltebereich der Antenne, die Verstimmung durch das Gehäuse und die Abdeckung am Montageort an der Wand. Mesh-Unterstützung hängt vom gewählten Netz und der Produktrolle ab; sie garantiert keine funktionierende Cloud-Verbindung. Definieren Sie authentifizierte Firmware-Updates, das Rollback-Verhalten und den unterstützten Update-Zeitraum.
Smart-Home-Protokollunterstützung: Wählen Sie die Protokolle, die die Zielplattform braucht, statt jedes Funkmodul zu fordern. Matter ist ein Anwendungsprotokoll über unterstützten IP-Transporten wie Thread, Wi-Fi oder Ethernet; ein Thread-Funkteil allein begründet keine Matter-Interoperabilität. Zigbee- und Z-Wave-Integration erfordert die jeweiligen Stacks oder eine geeignete Bridge, wie im CSA-Matter-FAQ unterschieden.
Die Koordination per Hausautomations-PCB ermöglicht ausgefeilte Energiemanagement-Szenarien. Die Einbindung smarter Steckdosen, Lichtsteuerungen und Geräte optimiert den Energieverbrauch des ganzen Hauses. Demand-Response-Funktionen passen Einstellungen in Spitzenzeiten automatisch an.
Cloud-Dienst-Integration: Machine-Learning-Algorithmen analysieren Nutzungsmuster und optimieren Zeitpläne für Komfort und Energieeinsparung. Die Einbindung von Wettervorhersagen ermöglicht prädiktives Heizen und Kühlen. Ferndiagnose kann ungewöhnliche Betriebsdaten zur Untersuchung markieren; sie sagt nicht jeden Geräteausfall voraus.
Geofencing und Anwesenheit: Smartphone-Ortungsdienste ermöglichen automatische Abwesend/Zuhause-Übergänge. PIR-Sensoren melden Bewegung und können stillstehende Personen übersehen; kamerabasierte Inferenz hat eigene Anforderungen an Abdeckung, Datenschutz und Leistungsaufnahme. Kombinieren Sie Anwesenheitseingänge mit Nutzer-Overrides und passenden Timeout-Strategien. Lernalgorithmen passen sich dem Familienalltag an und reduzieren manuelle Programmierung.
Leistungsmanagement und Energy Harvesting
Effizientes Leistungsdesign kann batteriebetriebene Thermostate stützen, doch ständig aktive Funksender, Displays und Sensorlasten verändern die Energiebilanz. Schätzen Sie die Batterielaufzeit anhand realistischer Schlaf-, Aufweck-, Kommunikations- und Temperaturbedingungen.
C-Wire- und Hybrid-Batteriebetrieb: Ein fehlender gemeinsamer Leiter kann Batterien, einen zugelassenen Verdrahtungsadapter oder eine kompatible Power-Stealing-Schaltung erfordern. Power Stealing entnimmt dem Steuerkreis begrenzte Energie und kann eine inkompatible Last unbeabsichtigt erregen oder zum Klappern bringen. Verifizieren Sie Stromgrenzen und Betrieb in jedem HVAC-Zustand; TIs Power-Stealing-Referenzdesign zeigt eine konkrete 24-VAC-Umsetzung, keine universelle Gerätekompatibilität.
Solar- und Energy Harvesting: Indoor-Photovoltaik braucht ausreichend Licht, thermoelektrisches Harvesting einen anhaltenden Temperaturgradienten. Vergleichen Sie die gemessene Ernteenergie mit den Tastverhältnissen von Sensorik, Display und Funk. Ein passender Harvesting-Wandler mit Superkondensator kann Lastspitzen puffern, Leckage, Wandlungsverluste und Dunkelphasen bleiben jedoch im Budget.
Ultra-Low-Power-Design: Moderne Prozessoren ermöglichen komplexe Algorithmen bei minimaler Leistungsaufnahme. Power-Gating ungenutzter Schaltungen und dynamische Spannungsskalierung optimieren den Energiebedarf. Echtzeituhr und Kommunikationsfunk arbeiten unabhängig und lassen den Hauptprozessor schlafen.
Drahtloses Laden: Induktives Laden erfordert einen versorgten Sender, Ausrichtung und einen akzeptablen Gehäuseabstand; es macht einen wandmontierten Thermostat nicht wartungsfrei. Prüfen Sie Spulenerwärmung, Ladesteuerung und Sensortemperaturfehler. Eine Rigid-Flex-Leiterplatte kann die Bauform unterstützen, wo Biege- und Montageanforderungen dies rechtfertigen.
Die Integration von Energiemanagement-PCBs ermöglicht die Energieoptimierung im ganzen Haus. Lastüberwachungs- und Steuerfunktionen managen den Gesamtverbrauch. Die Einbindung smarter Verteiler und Energiespeicher optimiert die Nutzung erneuerbarer Energien.
Gebäudeautomation und gewerbliche Anwendungen
Thermostatanwendungen im Unternehmensumfeld erfordern erweiterte Netzwerk-, Sicherheits- und Verwaltungsfunktionen für großflächige Installationen.
BACnet- und Modbus-Integration: Gewerbliche Gebäudesysteme verlangen Standardprotokolle für die Interoperabilität. BACnet/IP und Modbus TCP ermöglichen die Anbindung an Gebäudeleittechnik. Spezifizieren Sie das unterstützte Geräteprofil oder die Registerabbild, die physikalische Schnittstelle, die Netzkonfiguration und die Inbetriebnahmetests; ein Protokollname allein begründet keine Kompatibilität.
Professionelle Installationsfunktionen: Inbetriebnahme-Werkzeuge vereinfachen Einrichtung und Konfiguration für HVAC-Fachbetriebe. Eingebaute Diagnose- und Überwachungsfunktionen erkennen Installationsmängel und laufende Wartungsbedarfe. Schnittstellen für Servicetechniker bieten erweiterte Fehlersuch- und Einstellmöglichkeiten.
Unternehmenssicherheit: Setzen Sie authentifizierte Gerätebereitstellung, aktuelle Transportverschlüsselung, Zugriffskontrollen, patchbare Firmware und – wo sinnvoll – segmentierte Gebäudenetze ein. Zertifizierungsunterstützung und Netzschutz sind auf Ebene des fertigen Systems zu bewerten.
Skalierbare Verwaltung: Cloudbasierte Managementplattformen ermöglichen die zentrale Steuerung von Hunderten oder Tausenden Thermostaten. Massenkonfiguration, Firmware-Updates und Energieberichte vereinfachen das Facility Management. Bestätigen Sie Provisionierung, Update-Bandbreite, Zugriffskontrollen und Servicekapazität für die vorgesehene Gerätezahl.
Leistungsanalyse: Detaillierte Energieverbrauchsanalysen zeigen Optimierungspotenziale. Prädiktive Algorithmen können Trends für die Wartungsprüfung markieren; Erkennungsabdeckung und Fehlalarme sind anhand realer Gerätedaten zu bewerten. Die Anbindung an Energiemanagementsysteme liefert umfassende Einblicke in die Liegenschaft.
Ihr kompletter Partner für Steuerungssysteme
Bei HilPCB PCB Factory stellen wir präzise Steuerelektronik für alle Automatisierungsanwendungen her – nicht nur für Smart Thermostate. Von industrieller Prozesssteuerung und Automobilmotormanagement über medizinische Gerätesteuerung bis hin zu Luft- und Raumfahrtsystemen gewährleistet unsere Expertise im PCB-Design für Steuerungssysteme einen präzisen und zuverlässigen Betrieb in allen Branchen. Während sich dieser Leitfaden auf Smart Thermostat PCB-Lösungen konzentriert, umfasst unser umfassendes Herstellungsportfolio sämtliche Steuerungsanwendungen. Egal, ob Sie Mehrschichtige PCBs für komplexe Steueralgorithmen oder Hochgeschwindigkeits-PCBs für Echtzeitverarbeitung benötigen – HilPCB PCB Factory bietet komplette PCB-Herstellungs- und Montagedienstleistungen für präzise Steuerungssysteme in allen Branchen.
Während intelligente Thermostat-Leiterplatten unsere Steuerungsexpertise demonstrieren, produziert HilPCB PCB Factory Leiterplatten für jede Automatisierungs- und Steuerungsanwendung. Industrielle Prozesssteuerung, Automotive-Systeme, Medizingeräte, Luftfahrtanwendungen – unsere Erfahrung mit Präzisionssteuerungselektronik kommt allen Kunden zugute, die präzise, zuverlässige Automatisierung benötigen.
Für einen Thermostat-Auftrag bei HilPCB liefern Sie Schaltplan, Stückliste, Lagenaufbau, Sensorplatzierung, Nennwerte der HVAC-Klemmen, Gehäusezeichnungen sowie die Verantwortlichkeiten für Firmware und Tests. Vereinbaren Sie für den angebotenen Auftrag den Umfang von Inspektion, Programmierung, Temperaturkalibrierung und Funktionsprüfung.
Die Qualifizierung sollte den kompletten Thermostaten samt angeschlossener Geräte adressieren: Sensorfehler unter Eigenerwärmung, Zeitverhalten mehrstufiger Ausgänge, Power-Stealing-Kompatibilität, Wiederanlauf aus Störzuständen, EMV sowie geforderte Produktsicherheits- oder Protokollbewertungen. Fertigungs- und Bestückungsnachweise stützen diese Arbeit, stellen aber weder eine behördliche Zulassung dar noch garantieren sie Energieeinsparungen.
