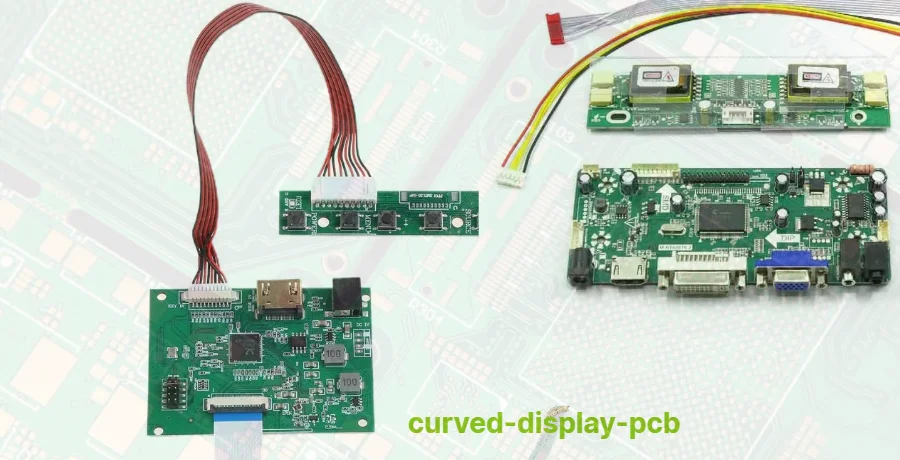

Highleap PCB Factory propose une fabrication de précision de PCB pour écrans courbes destinés aux moniteurs, téléviseurs, affichages automobiles et systèmes de visualisation spécialisés. Notre expertise englobe la conception de circuits pour écrans courbes, les procédés de formage de précision et un assemblage spécialisé permettant une intégration transparente avec les panneaux d'affichage courbes. Des moniteurs de jeu aux groupes d'instruments automobiles, nous offrons une excellence manufacturière pour les innovations en affichage courbe.

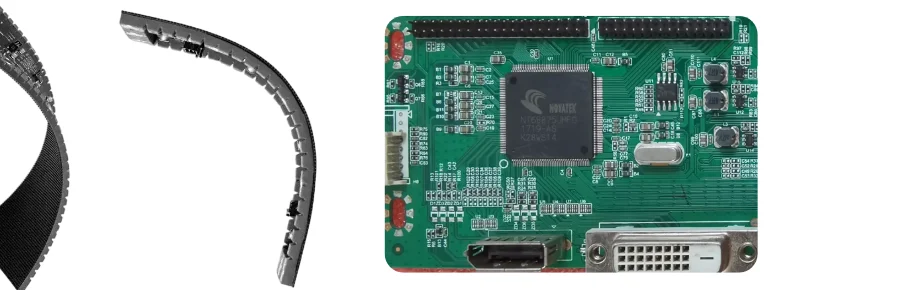

La technologie de PCB pour écrans courbes permet des expériences visuelles immersives grâce à des géométries tridimensionnelles précisément conçues. Ces circuits spécialisés maintiennent des performances électriques constantes sur des profils courbés tout en gérant les contraintes mécaniques et les considérations thermiques. Highleap PCB Factory combine des capacités de formage avancées avec une expertise en électronique d'affichage pour fournir des solutions répondant aux normes de performance les plus exigeantes.
Exigences de conception des PCB pour moniteurs courbés
La conception moderne de PCB pour écrans courbes nécessite une analyse sophistiquée équilibrant les performances électriques et les exigences mécaniques. Les circuits pour moniteurs courbés intègrent le traitement vidéo haute vitesse, le contrôle du rétroéclairage et la distribution d'énergie sur des structures tridimensionnelles précisément formées tout en maintenant l'intégrité du signal.
Spécifications techniques principales :
• Rayon de courbure : 1000-4000mm pour les moniteurs, 2000-6000mm pour les téléviseurs
• Exigences d'épaisseur : 0,8-2,0mm tout en maintenant l'intégrité structurelle
• Construction multicouche : 4-10 couches supportant les signaux différentiels haute vitesse
• Propriétés des matériaux : CTE contrôlé empêchant la déformation lors des cycles thermiques
Les techniques de conception de PCB haute vitesse garantissent la qualité du signal pour les résolutions 4K et 8K sur des géométries courbées. Le contrôle d'impédance maintient une cohérence dans les sections formées, essentielle pour les interfaces HDMI et DisplayPort.
Facteurs de conception critiques :
L'analyse des contraintes identifie les points de concentration nécessitant un renforcement ou une modification de conception. La gestion thermique répartit la chaleur des composants de traitement, évitant les points chauds affectant les performances d'affichage. La conception de blindage EMI s'adapte à la géométrie courbée tout en maintenant son efficacité. L'optimisation du placement des composants tient compte des contraintes mécaniques lors des procédés de formage.
Processus de fabrication des PCB pour écrans courbés
La fabrication de PCB pour écrans courbés utilise des techniques de formage spécialisées permettant d'obtenir une courbure constante tout en préservant les propriétés électriques et mécaniques.
Technologies de formage avancées :
Des systèmes de chauffage multi-zones fournissent un contrôle précis de la température pendant les opérations de formage. Des outils personnalisés garantissent une courbure uniforme sur les lots de production. Des procédés de formage graduels minimisent les contraintes, évitant le délaminage ou la fracture du cuivre.
Excellence manufacturière :
• Préparation avant formage : Réduction des contraintes et conditionnement d'humidité
• Processus de formage : Paramètres contrôlés de température, pression et durée
• Traitement post-formage : Stabilisation dimensionnelle et réduction des contraintes
• Vérification qualité : Mesure 3D confirmant les spécifications de courbure
Les techniques de PCB rigide-flexible permettent une flexibilité sélective facilitant l'installation tout en maintenant l'intégrité structurelle dans les sections courbées.
Un traitement séquentiel assure des résultats constants sur les volumes de production. Un contrôle en cours de processus détecte les variations permettant des corrections immédiates pour maintenir les standards de qualité.
Techniques d'assemblage des PCB pour téléviseurs courbés
L'assemblage de PCB pour écrans courbés nécessite des gabarits et procédés spécialisés adaptés aux géométries tridimensionnelles tout en assurant une fixation fiable des composants.
Technologies d'assemblage spécialisées :
Des gabarits personnalisés supportent les circuits courbés pendant le placement des composants, maintenant une précision de position. Des profils de refusion modifiés s'adaptent aux masses thermiques variables sur les structures courbées. Le soudage sélectif permet l'assemblage de composants traversants sur des circuits pré-formés.
Capacités d'intégration des composants :
• Interfaces d'affichage : HDMI, DisplayPort et connexions propriétaires
• Éléments de traitement : Processeurs graphiques et contrôleurs de synchronisation
• Systèmes d'alimentation : Pilotes LED et régulation de tension
• Interfaces de contrôle : Contrôleurs tactiles et capteurs de lumière ambiante
Les techniques d'assemblage traversant adaptées aux circuits courbés assurent des connexions mécaniques fiables pour les connecteurs et composants lourds.
L'application de revêtement conforme épouse les contours de surface fournissant une protection environnementale sans ajouter de contraintes. Les systèmes automatisés d'inspection optique calibrés pour surfaces courbes garantissent la qualité d'assemblage.
Applications des PCB pour moniteurs de jeu courbés
Les PCB pour écrans courbés permettent des expériences visuelles améliorées dans divers marchés, des jeux immersifs à l'instrumentation automobile, avec une ergonomie et une esthétique améliorées.
Jeux et divertissement :
Les moniteurs de jeu ultra-larges exploitent les écrans courbés pour améliorer la vision périphérique, optimisant l'expérience compétitive. Les systèmes home cinéma utilisent des écrans courbés pour une immersion cinématographique. Les studios de production virtuelle emploient des murs LED courbés créant des environnements réalistes pour la production filmique.
Applications automobiles :
Les groupes d'instruments numériques épousent les contours du tableau de bord pour une intégration harmonieuse avec l'habitacle. Les écrans de console centrale se courbent vers le conducteur améliorant l'accessibilité et réduisant les reflets. Les affichages tête haute projettent sur des pare-brise courbés fournissant des informations de navigation et de sécurité.
Usage professionnel :
Les centres de commande utilisent des murs vidéo courbés pour des capacités de surveillance complètes. Les systèmes d'imagerie médicale emploient des écrans courbés correspondant aux angles de vision naturels. Les systèmes de simulation créent des environnements d'entraînement immersifs avec des écrans enveloppants.
Facteurs de coût et délais pour les PCB d'écrans courbés
Highleap PCB Factory fournit des solutions complètes pour PCB d'écrans courbés, du développement conceptuel à la production en volume, soutenant les fabricants mondiaux d'affichage avec une expertise spécialisée et une fiabilité éprouvée.
Capacités d'ingénierie :
• Analyse par éléments finis prédit le comportement des circuits pendant le formage
• Simulation thermique assure un refroidissement adéquat sur les géométries courbées
• Vérification d'intégrité du signal confirme les performances aux résolutions cibles
• Revues de conception pour la fabrication identifient les opportunités d'optimisation
Excellence de production :
Les capacités d'assemblage en grand volume supportent les exigences de production de masse pour les écrans grand public. Les systèmes de fabrication flexibles s'adaptent aux courbures personnalisées pour applications spécialisées. Les systèmes de planification avancés garantissent une livraison à temps respectant les calendriers de production.
Systèmes qualité :
La vérification dimensionnelle confirme la précision de courbure avec des machines à mesurer tridimensionnelles. Les tests électriques valident l'intégrité du signal sur les structures courbées. Les tests environnementaux assurent les performances lors des cycles thermiques et exposition à l'humidité. Les tests mécaniques confirment l'intégrité structurelle via des simulations de transport et manipulation.
Support global :
L'expertise en logistique internationale assure une livraison sécurisée des assemblages courbés dans le monde entier. Le support technique fournit une assistance à la conception et un dépannage tout au long du cycle de vie produit. La gestion de la chaîne d'approvisionnement garantit la disponibilité des matériaux pour une production continue. Les programmes de garantie démontrent la confiance dans la qualité et fiabilité manufacturières.
Avantages du partenariat :
Travailler avec Highleap PCB Factory donne accès à une expertise spécialisée en fabrication d'écrans courbés, des technologies de formage avancées et un engagement qualité essentiel pour un déploiement réussi de produits. Des investissements continus en capacités et formation maintiennent un leadership dans la fabrication de PCB pour écrans courbés, soutenant les innovations de nouvelle génération. Notre historique éprouvé avec les principaux fabricants d'affichage démontre notre capacité à fournir des solutions complexes répondant aux exigences rigoureuses du marché.
Questions fréquentes sur les PCB pour écrans courbés
Q : Quelles tolérances pouvez-vous atteindre pour le rayon des PCB d'écran courbé ?
R : Nous maintenons une tolérance de ±2% sur les courbures standards et ±1% pour les applications critiques. Des systèmes de mesure 3D vérifient les spécifications avec des outils personnalisés disponibles pour besoins particuliers.
Q : Comment évitez-vous les dommages aux composants pendant le formage du circuit ?
R : Les composants sont typiquement assemblés après formage. Des techniques à faible contrainte et mesures de protection assurent l'intégrité du circuit tout au long du processus.
Q : Quels tests valident la fiabilité des PCB d'écran courbé ?
R : Les tests incluent vérification dimensionnelle, continuité électrique, analyse d'intégrité du signal et cyclage environnemental pour assurer des performances à long terme.
Q : Pouvez-vous supporter des courbures personnalisées pour applications spécialisées ?
R : Oui, nous développons des outils personnalisés pour besoins spécifiques avec analyse technique et services de prototypage pour vérification de conception.
