Highleap PCB Factory (HILPCB) propose des solutions complètes de fabrication et d'assemblage de PCB intégrant des technologies avancées de finition de surface. Notre expertise couvre des systèmes traditionnels HASL jusqu'aux systèmes premium ENIG, offrant des traitements de surface optimaux qui protègent les pistes de cuivre contre l'oxydation tout en garantissant une soudabilité fiable pour diverses applications et industries.

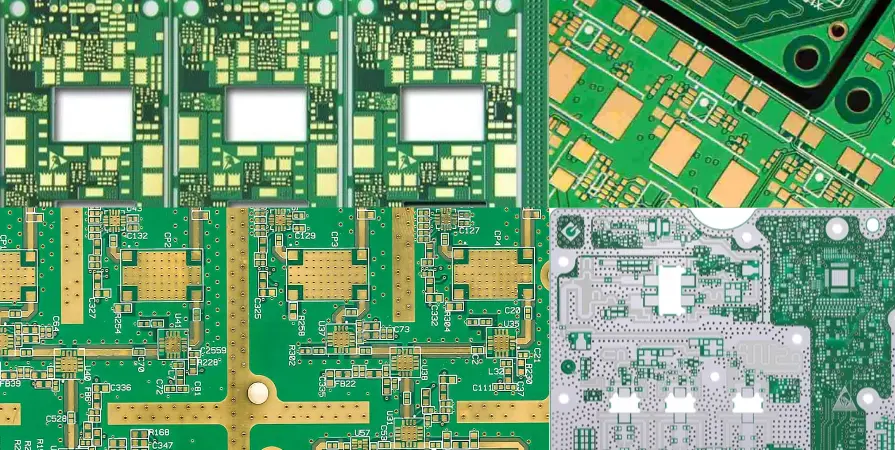

Technologies clés de finition de surface et performances
La finition de surface des PCB sert d'interface protectrice critique entre les conducteurs en cuivre exposés et l'assemblage des composants, empêchant l'oxydation tout en maintenant une excellente soudabilité grâce à des revêtements métalliques ou organiques.
Technologies de finition clés :
- HASL (Hot Air Solder Leveling) : Solution industrielle utilisant une immersion dans de la soudure fondue à 250-275°C avec une stabilité de stockage de 12+ mois
- HASL sans plomb : Dépôt d'alliage SAC conforme RoHS offrant une soudabilité robuste pour les applications SMT standard
- Impact des variations de surface : HASL crée des variations d'épaisseur de 10-40 micromètres limitant la compatibilité avec les composants à pas fin
- ENIG (Electroless Nickel Immersion Gold) : Système premium bicouche avec revêtements de nickel 3-6μm + or 0.05-0.23μm
- Excellente planarité : ENIG atteint une planéité de ±5 micromètres permettant l'assemblage de BGA à pas de 0.3mm sur des conceptions PCB HDI
- Performance haute fréquence : L'épaisseur uniforme d'ENIG offre une perte de signal minimale pour les applications RF
- OSP (Organic Solderability Preservative) : Chimie chélatante formant des couches monomoléculaires de protection du cuivre
- Conformité environnementale : OSP offre une solution sans plomb avec une addition d'épaisseur minimale et un excellent contrôle d'impédance
- Limitations de stockage : OSP nécessite des conditions contrôlées avec une durée de conservation de 6 mois contre la longévité de HASL/ENIG
- Finition spécialisées : Argent, étain et ENEPIG en immersion répondent à des besoins spécifiques pour les applications PCB multicouches
Résumé stratégique de sélection : Choisissez HASL pour des applications standard économiques, ENIG pour les besoins à pas fin et haute fiabilité, et OSP pour les conceptions critiques en impédance. Notre expertise en fabrication de PCB en Chine garantit une sélection optimale de finition de surface adaptée à vos exigences de performance spécifiques et contraintes budgétaires.

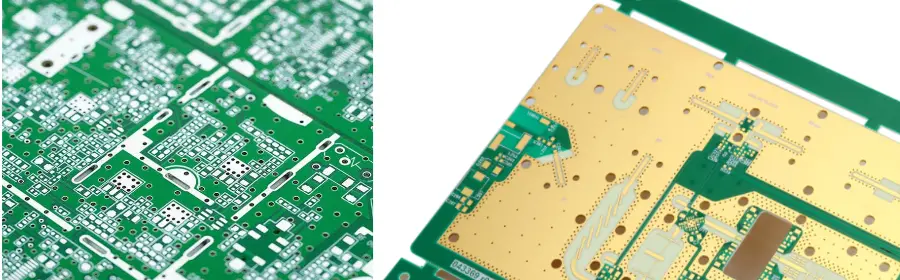

Critères de sélection et adéquation aux applications
La sélection stratégique des finitions de surface nécessite une analyse complète des exigences des composants, des conditions environnementales et des contraintes de coût pour optimiser la performance tout en maîtrisant les dépenses de fabrication.
Exigences des composants et applications : Les composants BGA à pas fin (≤0.4mm) exigent la planarité d'ENIG pour des rendements d'assemblage fiables, tandis que les composants QFP et SOIC standard (≥0.5mm) excellent avec des finitions HASL économiques. Les composants traversants bénéficient des caractéristiques de mouillage de HASL, particulièrement dans les applications PCB à cuivre épais nécessitant une capacité de conduction améliorée. Les applications automobiles et industrielles spécifient typiquement ENIG pour une fiabilité prolongée en conditions sévères, tandis que l'électronique grand public utilise HASL ou OSP pour l'optimisation des coûts.
Considérations de performance et processus : ENIG offre des performances supérieures sous cyclage thermique, exposition à l'humidité et atmosphères corrosives grâce à la protection de la barrière en nickel et la résistance à l'oxydation de l'or. Pour les applications PCB haute fréquence, OSP offre une addition d'épaisseur minimale évitant les discontinuités d'impédance au-dessus de 1 GHz, tandis qu'ENIG maintient une épaisseur constante pour les exigences d'impédance contrôlée. HASL s'adapte à de larges fenêtres de processus et cycles de refusion multiples pour des assemblages complexes, bien qu'ENIG nécessite une sélection minutieuse de flux pour éviter le décapage de l'or pendant les opérations d'assemblage.
Optimisation des coûts et sélection stratégique : HASL coûte typiquement 50-70% moins cher qu'ENIG tout en offrant des performances adéquates pour des applications standard, rendant l'analyse coût-performance critique pour le succès du projet. Des approches mixtes de finition de surface permettent d'optimiser en appliquant des finitions premium uniquement aux zones critiques nécessitant des caractéristiques de performance améliorées. Notre expertise en fabrication de PCB en Chine garantit une sélection optimale équilibrant vos exigences spécifiques de composants, environnement opérationnel et contraintes budgétaires pour un rapport coût-efficacité maximal.
Contrôle du processus de fabrication et assurance qualité
Une performance constante des finitions de surface nécessite des systèmes intégrés de gestion de la qualité incluant surveillance des processus, tests de validation et méthodologies de contrôle statistique. Les installations de fabrication avancées mettent en œuvre des systèmes de contrôle complets garantissant la qualité des finitions tout en optimisant l'efficacité de production.
Éléments clés de contrôle qualité :
• Précision thermique : Température du bain de soudure HASL maintenue à ±2°C pour des caractéristiques de revêtement constantes • Surveillance des contaminants : Teneur en cuivre maintenue sous 0.1% pour prévenir la dégradation des finitions HASL • Gestion chimique : Surveillance en temps réel des concentrations des bains ENIG prévient les défauts de "pad noir" • Validation d'épaisseur : Mesure par fluorescence X garantit une distribution uniforme des finitions • Tests de soudabilité : Protocoles J-STD-003 vérifient les performances de mouillage avant expédition • Vieillissement accéléré : Cyclage thermique (-55°C à +125°C) et tests d'humidité valident la fiabilité à long terme • Contrôle statistique : Indices de capabilité de processus supérieurs à 1.67 maintenus par surveillance automatisée • Inspection visuelle : Normes IPC-A-600 assurent qualité esthétique et détection des défauts • Intégration visionneuse Gerber : Vérification des règles de conception prévient les problèmes de fabrication
Analyse des coûts et optimisation économique
Structures de coûts et complexité des processus
Le choix de la finition de surface impacte directement les coûts de production, influencés par les prix des matériaux et la complexité des processus. HASL reste une des options les plus économiques, nécessitant un investissement minimal en matériaux et équipements. À l'inverse, des finitions comme ENIG sont significativement plus chères en raison de l'utilisation de métaux précieux et processus chimiques multi-étapes - coûtant souvent deux à quatre fois plus que HASL par unité de surface. Des finitions plus simples comme OSP nécessitent moins d'équipement et sont plus faciles à gérer, les rendant attractives pour des projets sensibles aux coûts.
Volume de production et efficacité économique
L'échelle de production joue un rôle majeur dans l'économie des finitions de surface. En production de grand volume, le coût de finitions complexes comme ENIG peut être compensé par l'automatisation, les prix de gros et l'optimisation des processus. Cependant, pour des séries limitées ou prototypes, des finitions simples comme HASL ou OSP sont typiquement préférées en raison de leurs coûts de mise en place et stocks réduits. Sélectionner la finition appropriée basée sur le volume de production aide les fabricants à trouver un équilibre entre contrôle des coûts et performance fonctionnelle.
Coûts sur cycle de vie et sélection stratégique
Bien que les coûts initiaux soient importants, la fiabilité à long terme et performance sur cycle de vie justifient souvent l'investissement dans des finitions haut de gamme. Les applications dans les secteurs automobile, aérospatial et médical requièrent communément ENIG pour sa résistance supérieure à la corrosion et durabilité, réduisant les réclamations de garantie et améliorant la satisfaction client. Dans certains cas, des stratégies de finitions mixtes sont utilisées - réservant ENIG aux zones critiques à pas fin tout en appliquant HASL économique ailleurs - maximisant à la fois performance technique et efficacité économique.
Pourquoi choisir Highleap PCB Factory pour des finitions de surface supérieures
En tant que leader parmi les usines de PCB en Chine, HILPCB fournit des solutions exceptionnelles de finition de surface soutenues par des capacités de fabrication avancées et une expertise technique complète. Notre usine de fabrication en Chine garantit des performances optimales de traitement de surface tout en maintenant des prix compétitifs et des délais de livraison fiables.
Excellence de fabrication avancée : Lignes de production dernier cri avec systèmes HASL automatisés, traitement ENIG de précision et chambres OSP contrôlées. En tant que fabricant professionnel de PCB, nous utilisons des systèmes de surveillance en temps réel garantissant une qualité constante des finitions tout en minimisant les risques de contamination.
Portefeuille complet de finitions : Gamme étendue d'options incluant HASL, ENIG, OSP et finitions spécialisées. Nos capacités de fournisseur chinois permettent des applications à finitions mixtes, optimisant performance et rapport coût-efficacité pour divers besoins de conception au sein d'un même assemblage.
Support technique expert & assurance qualité : Fabrication certifiée ISO 9001 avec support d'ingénierie expérimenté pour l'optimisation de conception et le conseil en sélection de finitions. Conformité IPC-A-600 et protocoles de test J-STD-003 garantissent une qualité constante, tandis que l'intégration d'assemblage clé en main fournit une optimisation coordonnée des finitions et assemblages.
FAQ
Qu'est-ce qui détermine la meilleure finition de surface pour mon application ? La sélection dépend des exigences de pas des composants, conditions environnementales et contraintes de coût. Les composants à pas fin (≤0.4mm) nécessitent la planarité d'ENIG, tandis que les SMT standards peuvent utiliser HASL économique. Considérez l'environnement opérationnel, besoins de durée de stockage et complexité d'assemblage.
Comment les finitions affectent-elles les rendements d'assemblage et la fiabilité ? HASL offre une soudabilité robuste mais ses variations d'épaisseur peuvent affecter les rendements à pas fin. ENIG offre une excellente planarité améliorant les rendements mais nécessite un contrôle rigoureux pour éviter le décapage de l'or. OSP exige une manipulation et stockage contrôlés.
Peut-on mélanger différentes finitions sur un même PCB ? Oui, l'application sélective permet d'optimiser les coûts en utilisant des finitions appropriées pour des zones spécifiques. Approches courantes : ENIG pour composants à pas fin avec HASL pour connexions standard, ou OSP pour sections critiques en impédance.
Quelles sont les différences de durée de conservation entre finitions ? HASL offre 12+ mois avec stockage approprié. ENIG maintient une excellente soudabilité pendant 12+ mois avec dégradation minimale. OSP offre typiquement 6 mois nécessitant des conditions contrôlées.
Comment les finitions impactent-elles l'intégrité du signal ? L'épaisseur et uniformité affectent directement le contrôle d'impédance. ENIG offre une épaisseur constante minimisant les variations. Les variations de HASL peuvent créer des discontinuités au-dessus de 1 GHz. OSP offre un contrôle optimal avec addition minimale.
Quelles mesures de contrôle qualité garantissent des résultats constants ? Contrôle complet incluant surveillance en temps réel, mesure d'épaisseur, tests J-STD-003 et validation par vieillissement accéléré. Le contrôle statistique suit les paramètres critiques tandis que les systèmes automatisés détectent les défauts.
