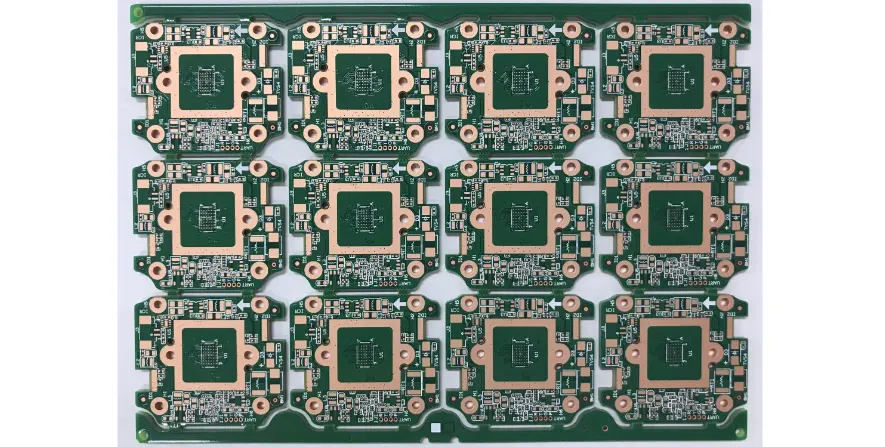

Il raffreddamento nell'elettronica di consumo è un contratto verificabile tra carico d'uso, sorgenti di calore, PCB, materiali di interfaccia, spreader, chassis, firmware e ambiente. Non è una proprietà del solo PCB e non si chiude scegliendo il materiale con la conducibilità più alta.
Per il progettista, il risultato deve essere un percorso source-to-sink con budget e margini. Per industrial e mechanical design, deve proteggere temperatura al tatto, spessore, tenuta, rumore e prestazioni. Per test e qualità, deve collegare modello, punti di misura, errori e criteri di accettazione. Per NPI e procurement, deve fissare configurazione, dati dei fornitori, campioni, change control e responsabilità.
Risposte operative
- Definisci prima mission profile, ambiente, orientamento, stato di carica, modalità di potenza, carico transitorio e regola di throttling; senza questi input, una temperatura non è confrontabile.
- Separa temperatura di giunzione, case, scheda, superficie esterna e ambiente: ogni grandezza ha un limite, un metodo e un owner diversi.
- Mappa tutti i percorsi dal componente all'ambiente, compresi package-PCB, package-TIM-spreader, PCB-frame e contatto con l'utente.
- Usa le metriche termiche del datasheet soltanto nel contesto dichiarato dal produttore del package; il valore junction-to-ambient di una scheda standard non predice da solo il prodotto finito.
- Scegli copper spreading, thermal vias, graphite, TIM, heat spreader, heat pipe, vapor chamber, fan o controllo firmware in base al collo di bottiglia misurato, non alla popolarità della tecnologia.
- Correlazione significa spiegare lo scarto fra modello e prova, aggiornare le assunzioni e ripetere la verifica sui corner, non scegliere il risultato più favorevole.
- In EVT chiudi l'architettura e la misurabilità; in DVT chiudi i corner di prodotto; in PVT dimostra ripetibilità di materiali, montaggio, pressione, firmware e test.
- Un RFQ termico utile specifica materiale, spessore, tolleranza, metodo dei dati, geometria, bondline, pressione, planarità, tracciabilità, campioni e regole di notifica delle modifiche.
Indice
- Definire il contratto termico
- Mappare il percorso source-to-sink
- Distinguere temperature e metriche
- Costruire il budget termico
- Scegliere l'architettura di raffreddamento
- Definire il ruolo del PCB
- Gestire vincoli meccanici e d'uso
- Preparare il piano di misura
- Correlare modello e prove
- Collegare difetti ed evidenze
- Chiudere EVT, DVT e PVT
- Stabilire la delta validation
- Qualificare i fornitori termici
- Controllare costi e lead time
- Preparare un RFQ termico
- Definire lo scope HILPCB
- Usare correttamente le fonti tecniche
- FAQ
Come si definisce un contratto termico per un prodotto consumer?
Il contratto termico trasforma una richiesta generica come “non deve scaldare” in condizioni riproducibili, grandezze osservabili e decisioni di accettazione. Deve essere approvato dagli owner di sistema, elettronica, meccanica, firmware, test e qualità prima di congelare l'architettura.
| Campo | Che cosa deve dichiarare | Perché cambia il risultato |
|---|---|---|
| Prodotto e configurazione | revisione PCB, BOM, enclosure, display, batteria, accessori e firmware | identifica l'unità realmente provata |
| Workload | funzione, durata, duty cycle, dati, radio, display, audio, carica e background task | determina dove e quando nasce la potenza |
| Ambiente | temperatura, umidità se rilevante, quota se rilevante e presenza di sorgenti esterne | modifica convezione, radiazione e margine |
| Posizione | orientamento, appoggio, impugnatura, tasca, supporto o superficie isolante | cambia i percorsi verso aria e utente |
| Power state | batteria, alimentatore, ricarica, limite di corrente e stato di salute | modifica perdite e contemporaneità dei carichi |
| Limiti interni | Tj, Tc o temperatura di componenti e batterie secondo le fonti applicabili | protegge funzione, vita utile e sicurezza |
| Limiti esterni | aree di contatto, punti di presa, display, tasti e superfici non toccate | collega la prova all'esperienza reale |
| Regola prestazionale | frequenza, frame rate, luminosità, throughput o potenza minima durante la prova | evita di “passare” soltanto grazie al throttling |
| Regola acustica | operating mode e condizione di misura per prodotti con ventola | rende esplicito il costo sonoro del raffreddamento |
| Metodo di accettazione | strumenti, punti, durata, stabilizzazione, campioni, margine e disposition | rende il requisito acquistabile e ripetibile |
Non basta fissare la temperatura ambiente. Due prove alla stessa temperatura possono divergere se una usa un carico continuo e l'altra burst, se il dispositivo è appoggiato su materiale isolante, se la batteria è in carica o se il firmware applica limiti di potenza differenti.
Come si mappa il percorso termico dalla giunzione all'ambiente?
La mappa source-to-sink deve mostrare rami paralleli, interfacce e owner, non una sola freccia dal chip al dissipatore. In un prodotto compatto, il calore può uscire dal package verso PCB, TIM, spreader, frame, enclosure, aria e mano dell'utente contemporaneamente.
| Tratto del percorso | Variabili controllabili | Owner principale | Evidenza utile |
|---|---|---|---|
| Junction → package | dissipazione, die/package, sensori interni e limiti del componente | silicon/component owner | datasheet, power model e telemetry definition |
| Package → solder → PCB | exposed pad, land pattern, voiding, copper connection e thermal vias | PCB e PCBA design owner | layout review, X-ray se richiesto, coupon e misure locali |
| Package → TIM → spreader | area di contatto, bondline, pressione, planarità e pompaggio | mechanical/thermal owner | drawing, dati del materiale, pressure map e teardown |
| Spreader → heat pipe o vapor chamber → chassis | contatto, orientamento, supporti e giunti | mechanical supplier e system owner | drawing as-built, campioni e test di sottosistema |
| PCB → frame o enclosure | standoff, shield, pad, adhesive e superfici di contatto | ECAD/MCAD owners | stack-up, tolerance analysis e prova assemblata |
| Superficie → aria | area, orientamento, aperture, flusso naturale o forzato | industrial/mechanical owner | test in configurazione e airflow map |
| Superficie → utente | punto, durata e modalità di contatto | product safety e user-experience owners | mappa delle superfici e prova nello scenario d'uso |
| Sistema → firmware | power cap, fan curve, scheduling, charging e fallback | firmware/system owner | release ID, log, telemetry e test di regressione |
Assegna un ID a ogni interfaccia critica. Quell'ID deve comparire nel modello, nel drawing, nella BOM, nel piano di misura e nel registro delle modifiche. Così un cambio di pad, adesivo o coppia non resta nascosto in un documento meccanico separato.
Tj, Tc, Tb, Tskin e Ta misurano la stessa cosa?
No: descrivono posizioni fisiche diverse e non sono intercambiabili. Prima di confrontare un limite o un report, occorre conoscere il punto, il sensore, la condizione e l'incertezza.
| Simbolo pratico | Significato nel piano di progetto | Uso corretto |
|---|---|---|
| Tj | temperatura di giunzione, misurata o stimata secondo il componente | verificare il margine interno e la regola di derating |
| Tc | temperatura di case in un punto definito dal produttore | collegare package, interfaccia e modello quando il metodo è compatibile |
| Tb | temperatura della scheda in un punto documentato | osservare spreading locale e condizioni attorno al package |
| Tskin | temperatura della superficie esterna in un punto e scenario definiti | valutare contatto utente, comfort e distribuzione degli hotspot |
| Ta | temperatura dell'ambiente di prova nel punto definito | normalizzare la boundary condition, non sostituire la temperatura dell'aria locale |
Anche RθJA, RθJC, RθJB e i parametri psi richiedono il contesto del produttore del package. In particolare, RθJA deriva da una configurazione e da condizioni di prova definite ed è utile soprattutto per confronti coerenti; non va inserita come unica resistenza in un modello di smartphone, wearable o appliance finito.
I parametri di caratterizzazione psi possono aiutare a stimare la temperatura di giunzione da un punto di misura nelle condizioni previste, ma non rappresentano automaticamente un percorso monodimensionale o una resistenza fisica da riutilizzare fuori contesto. Conserva sempre revisione del documento, board di prova, power condition e metodo.
Come si costruisce un budget termico senza inventare margini?
Il budget termico assegna a ogni tratto una caduta prevista, un'incertezza e un owner, poi verifica il margine sul corner più gravoso. Non è necessario imporre un valore universale: il limite nasce dai componenti, dall'uso, dalla sicurezza e dalle prestazioni del prodotto.
- Crea una tabella delle sorgenti con power state minimo, tipico e corner, includendo contemporaneità e durata.
- Identifica il limite applicabile a junction, batteria, componenti sensibili, adesivi, display, enclosure e superficie di contatto.
- Modella i rami paralleli e assegna resistenze o conduttanze soltanto dove la semplificazione è valida.
- Separa dispersione nominale, tolleranze di materiale, geometria, contatto, assemblaggio, sensore e modello.
- Definisci il margine richiesto dal programma e il responsabile che può consumarlo.
- Collega ogni assunzione a una misura o a un dato fornitore con revisione.
- Ripeti il calcolo per carico continuo, transient, charging, hot ambient, orientamento sfavorevole e condizione degradata pertinente.
| Riga di budget | Nominale | Variazione da includere | Evidenza di chiusura |
|---|---|---|---|
| Potenza della sorgente | power model della configurazione | silicon, workload, conversion losses e firmware | rail measurement e telemetry correlate |
| Package/board path | modello del package e layout | solder, copper, via, voiding e board construction | misura package/board e analisi as-built |
| TIM/contact path | proprietà e bondline dichiarate | pressione, flatness, roughness, void e aging | coupon, pressure map e teardown |
| Spreading/meccanica | spreader, graphite, frame o chassis | tolleranze, giunti, orientamento e assemblaggio | misura multi-punto e correlation report |
| Ambiente/utente | convezione, radiazione e contatto | posizione, copertura, polvere e uso | test di scenario rappresentativo |
| Margine | differenza rispetto al limite | incertezza combinata e variazione di lotto | review e release decision |
Quale architettura di raffreddamento conviene in un prodotto compatto?
La soluzione corretta rimuove il collo di bottiglia dominante con il minor costo di volume, massa, rumore, processo e rischio. Una tecnologia più sofisticata può peggiorare il prodotto se aggiunge interfacce instabili o non è controllabile in produzione.
| Opzione | Quando è utile | Vincolo da verificare | Evidenza prima del freeze |
|---|---|---|---|
| Copper spreading sul PCB | sorgenti distribuite o percorso breve verso frame/area libera | conflitto con routing, massa, rigidità e temperature di processo | layout sensitivity e misura della board |
| Thermal vias | trasferimento fra lati o verso piani interni | geometria, riempimento, solder wicking, plating e keepout | coupon/section e misura locale |
| Graphite o spreader sottile | diffusione in-plane con spazio verticale ridotto | direzione della proprietà, piega, die-cut, isolamento e adesivo | drawing, campione e mappa Tskin |
| TIM pad, gel, grease o film | chiudere gap e ridurre contact resistance | bondline, pressione, pump-out, rework e contaminazione | dati per la configurazione, pressure map e aging plan |
| Heat spreader o heatsink | aumentare area e capacità di diffusione | massa, fissaggio, tolleranza e shock/drop | tolerance stack e test assemblato |
| Heat pipe o vapor chamber | trasporto a distanza o spreading su area ampia | orientamento, supporto, flatness, giunti e supply risk | campioni as-built e test nelle posizioni previste |
| Ventola | quando la convezione naturale non sostiene il carico | rumore, polvere, aperture, consumo, durata e failure mode | fan curve di sistema, acustica e degraded test |
| MCPCB, ceramica o modulo locale | sorgente concentrata con percorso dedicato verso base meccanica | isolamento, CTE, interconnessione e assembly architecture | analisi di sottosistema e qualifica del materiale |
| Firmware throttling | gestire transient e corner mantenendo un limite sicuro | prestazione minima, telemetry, latenza e fallback | log di controllo e worst-case workload |
Non selezionare MCPCB, ceramica o heavy copper soltanto perché hanno un'etichetta “termica”. Prima dimostra se il limite è nel package, nell'interfaccia, nello spreading laterale, nell'enclosure o nell'aria. Il materiale della scheda non corregge un contatto TIM discontinuo né una superficie esterna troppo piccola.
Che cosa può dimostrare il PCB nel raffreddamento dell'elettronica di consumo?
Il PCB può dimostrare costruzione, geometria e qualità dei percorsi che controlla; non può garantire da solo Tj, Tskin, rumore o prestazioni del prodotto. Questi risultati dipendono dalla configurazione completa e dal mission profile.
Il drawing e il purchase package possono rendere verificabili:
- stack-up, materiali, spessori finiti e tolleranze;
- copper distribution, copper balance e aree funzionali di spreading;
- diametro, pitch, plating, filling o capping dei via secondo il design;
- land pattern, exposed-pad connection, solder mask e aperture rilevanti;
- controlled-depth features, cavities o metal insert soltanto quando richiesti e quotati;
- coupon, microsection, electrical test e dati as-built concordati;
- planarità, warpage o dimensioni critiche quando hanno un metodo di accettazione;
- lot identity, material lot, panel/board trace e record retention.
Una scheda HDI può liberare area e gestire interconnessioni dense, ma non è automaticamente più fredda. Un PCB ad alta conducibilità termica o un PCB metal-core va valutato rispetto al percorso reale e alla necessità di isolamento/interconnessione. Il rame pesante può essere pertinente per corrente e spreading, ma peso di rame, geometria e processo devono essere definiti dal progetto e confermati in quotazione.
Come si bilanciano temperatura al tatto, spessore, tenuta, rumore e prestazioni?
Questi obiettivi competono fra loro e devono essere negoziati nello stesso decision log. Rendere uniforme la superficie può ridurre un hotspot ma aumentare l'area percepita calda; sigillare l'enclosure può proteggere dall'ambiente ma ridurre il ricambio d'aria; una ventola più aggressiva può conservare prestazioni ma violare l'obiettivo acustico.
| Decisione | Beneficio cercato | Effetto collaterale da misurare | Possibile controllo |
|---|---|---|---|
| Enclosure più sottile | volume e massa ridotti | minore distanza, area o rigidità per spreader/TIM | revisione ECAD-MCAD e tolerance stack |
| Sealing più esteso | protezione da liquidi e particolato | convezione ridotta e aria intrappolata | percorso conduttivo verso frame/enclosure |
| Spreading su area ampia | hotspot locale più basso | superficie più ampia tiepida al contatto | zoning, isolamento e regole di workload |
| Maggiore pressione sul TIM | contact resistance più stabile | stress su PCB, display, package o adhesive | pressure map, supporti e limite di assemblaggio |
| Fan curve più alta | temperatura interna inferiore | rumore, consumo e ingresso di polvere | controllo multi-sensore e modalità utente |
| Throttling anticipato | protezione dei limiti | prestazione percepita e latenza | performance floor e hysteresis verificata |
| Batteria vicina alla sorgente | integrazione compatta | coupling termico e charging corner | isolamento, scheduling e sensori |
Industrial design deve nominare le superfici di presa e le modalità di contatto. Mechanical design deve conservare gap, flatness e pressure window. Firmware deve mostrare quale prestazione resta disponibile. Il test plan deve verificare la combinazione, non ottimizzare un KPI isolato.
Quali misure servono per validare un progetto termico consumer?
Nessuno strumento vede tutto: occorre combinare temperatura, potenza, stato del sistema e boundary conditions con una stessa timeline. Ogni report deve indicare posizione, fissaggio, emissività, calibrazione, sample rate, stabilizzazione e configuration ID.
| Metodo | Informazione utile | Errore frequente | Controllo minimo |
|---|---|---|---|
| Termocoppia | temperatura locale e transiente | conduzione lungo il filo, fissaggio che altera il punto, posizione incoerente | filo e adesivo documentati, foto e verifica ripetibilità |
| Camera IR | mappa superficiale e ricerca hotspot | emissività, riflessi, superfici coperte e linea di vista | reference patch, impostazioni e confronto con punto noto |
| Telemetria on-die | andamento della giunzione o sensore interno | offset, filtraggio, latenza, punto non dichiarato | firmware ID, metodo del componente e cross-check |
| Misura di potenza | dissipazione di rail, batteria o ingresso | confondere input con perdita locale, bandwidth insufficiente | shunt/probe documentati e sincronizzazione |
| Airflow e pressione | boundary condition per sistemi ventilati | misurare fuori dalla configurazione o perturbare il flusso | fixture, punto e operating mode definiti |
| Acustica | costo sonoro della strategia attiva | ambiente e distanza non controllati | metodo, background e fan state registrati |
| High-speed logging | burst, throttling e recovery | media che nasconde il picco | sample rate e trigger coerenti con il fenomeno |
| Teardown/section | bondline, void, contatto e deformazione | distruggere il campione senza collegarlo al test | seriale, foto, orientation e chain of evidence |
Registra nello stesso dataset workload phase, rail power, telemetry, fan command, ambient e temperature esterne. Senza una timeline condivisa, un picco di Tj e un calo prestazionale possono sembrare eventi indipendenti.
Come si correlano simulazione termica e test fisico?
La correlazione è un ciclo di chiusura delle assunzioni, non una correzione cosmetica del modello. Prima si confrontano potenza, boundary conditions e punti equivalenti; poi si attribuisce lo scarto a proprietà, contatti, geometria, misura o controllo.
- Congela CAD, stack-up, BOM, materiali, firmware, unità fisica e configurazione di prova.
- Confronta la potenza per sorgente, non soltanto la potenza totale in ingresso.
- Verifica che ambiente, orientamento, appoggio, sealing, airflow e workload coincidano.
- Confronta punti equivalenti: il pixel IR sulla shield non è la giunzione e la termocoppia accanto al package non è Tc.
- Esegui una sensitivity analysis su TIM, contact resistance, emissività, copper spreading, convezione e potenza.
- Ispeziona l'as-built: gap, pressure imprint, bondline, warpage, adhesive placement, via/copper construction e contatto meccanico.
- Aggiorna soltanto assunzioni sostenute da evidenza e registra prima/dopo.
- Verifica il modello correlato su un'altra unità o condizione, evitando di adattarlo a un solo punto.
| Pattern di scarto | Prima verifica | Possibile causa | Evidenza per chiudere |
|---|---|---|---|
| Tutti i punti più caldi del modello | power split e convezione | potenza sottostimata o boundary troppo favorevole | rail data e ambiente misurato |
| Tj coerente, Tskin errata | percorso package-spreader-enclosure | contact resistance o proprietà in-plane | pressure map, teardown e temperature intermedie |
| Unità molto disperse | processo di interfaccia e assemblaggio | bondline, void, flatness o pressione variabile | lot/serial correlation e section |
| Transiente errato, steady state corretto | masse e controllo | heat capacity, sample rate o firmware state | high-speed log e material data |
| Orientamento sensibile non previsto | heat pipe, airflow naturale o enclosure | modello semplificato della gravità/convezione | prove multi-orientamento |
Quali difetti termici devono essere collegati a una prova?
Un elenco di difetti è utile soltanto se indica sintomo, causa controllabile, rilevazione e owner della disposition. Le prove devono distinguere difetto di PCB, assemblaggio, interfaccia, meccanica, firmware e degradazione d'uso.
| Rischio | Effetto osservabile | Come cercarlo | Prevenzione o controllo |
|---|---|---|---|
| Void o copertura TIM incompleta | hotspot e dispersione unit-to-unit | X-ray dove applicabile, teardown, pressure imprint e correlation | volume, pattern, bondline e processo definiti |
| Pump-out o dry-out | deriva dopo cicli o tempo | aging/cycling e ispezione | materiale e pressure window qualificati |
| Superfici non planari | contatto parziale e stress locale | metrologia, pressure film e teardown | flatness, supporto e tolerance stack |
| Adhesive creep o die-cut errato | spostamento, gap o isolamento perso | ispezione dimensionale e aging | drawing, datum, liner e process control |
| Via/plating fuori requisito | spreading verticale diverso dal modello | coupon, microsection e lot data | construction e acceptance definite |
| Delaminazione o crack | percorso termico e affidabilità degradati | inspection, section e stress test | materiale/processo e profilo controllati |
| Fan o filtro degradato | temperatura e rumore crescenti | degraded-mode test e telemetry | detection, service rule e fallback |
| Sensore o calibrazione errata | controllo anticipato o tardivo | reference check e plausibility analysis | calibration record e diagnostic coverage |
| Firmware/configuration drift | comportamento diverso a parità di hardware | version manifest e log | release control e regression test |
| Variazione di assemblaggio | distribuzione ampia senza singolo difetto evidente | capability data e serial genealogy | parametri, fixture, campionamento e containment |
La non conformità deve conservare seriale, lotto, configurazione, dati grezzi, foto o section, causa, containment, rework e retest. Una foto termica senza identità dell'unità non può sostenere una decisione di lotto.
Che cosa deve essere chiuso in EVT, DVT e PVT?
Ogni fase chiude un tipo diverso di incertezza: EVT l'architettura, DVT i corner e PVT la ripetibilità del processo. Spostare una lacuna di misurabilità da EVT a PVT rende costoso distinguere un problema di design da uno di produzione.
| Gate | Domande da chiudere | Evidenze minime | Non accettare come chiusura |
|---|---|---|---|
| EVT | percorso dominante, sensori, accesso, power model, architettura e controllabilità | thermal contract, modello iniziale, unità strumentate, sensitivity e issue list | una sola immagine IR senza potenza/configurazione |
| DVT | hot ambient, charging, orientamento, workload, user contact, acustica, aging e fault pertinenti | correlation report, corner matrix, campioni rappresentativi e margin review | nominal test su prototipo non rappresentativo |
| PVT | materiali, bondline, pressione, fixture, firmware, test time, campionamento e tracciabilità | process window, MSA dove applicabile, pilot data, genealogy e release pack | media di lotto senza dispersione e disposition |
| Ramp | drift, supplier/site/lot variation, escape e change control | dashboard di trend, audit trail, PCN review e failure closure | accettazione automatica basata sul solo pass funzionale |
Per l'assemblaggio SMT o un progetto turnkey, indica quali record devono seguire ogni seriale: material lot, paste/adhesive lot, reflow, torque o pressure step, inspection, programming, functional result e deviazioni. Richiedi solo dati che hanno una decisione associata.
Quando una modifica richiede una nuova validazione termica?
Una modifica richiede delta validation quando può alterare potenza, percorso, boundary condition, misura o controllo. La domanda corretta non è “il componente è equivalente?”, ma “quali assunzioni e margini del baseline cambiano?”.
| Modifica | Possibile impatto | Verifica delta iniziale |
|---|---|---|
| Componente o silicon stepping | power state, sensor behavior, package path | power/telemetry comparison e punti critici |
| Laminato, copper construction o via process | spreading, warpage e affidabilità | as-built review, coupon e test mirato |
| TIM, graphite, adhesive o die-cut | contact resistance, isolamento e aging | dati comparabili, campioni e teardown |
| Spessore, flatness o finitura meccanica | bondline e pressure distribution | metrologia, pressure map e correlation points |
| Enclosure, sealing o coating | convezione, radiazione e contatto | boundary review e scenario test |
| Fan, heatsink, heat pipe o vapor chamber | airflow, orientation e spreading | sottosistema più corner di sistema |
| Firmware o fan curve | power, throttling, fallback e acustica | regression matrix e version-controlled logs |
| Fornitore, sito o tooling | variazione di materiale e processo | first-article evidence e pilot comparison |
| Fixture o metodo di test | misura, repeatability e false disposition | method correlation e golden-unit check |
Conserva un baseline con revisioni, raw data e margini. Il change board deve nominare i requisiti toccati, la popolazione da provare, i test riutilizzabili e quelli da ripetere. “Form-fit-function” non chiude automaticamente gli effetti termici.
Come si confrontano fornitori di PCB, TIM e componenti termici?
Confronta dati, metodi, tolleranze e change control sulla stessa configurazione; non confrontare soltanto un valore di conducibilità. Un dato senza direzione, temperatura, pressione, spessore, metodo e variabilità può non rappresentare il prodotto acquistato.
| Famiglia di fornitura | Dati da normalizzare | Campione o report da richiedere | Red flag |
|---|---|---|---|
| PCB | material set, stack-up, copper, via construction, spessore, warpage e coupon | as-built stack-up, CoC, section/coupon e lot trace | capacità generica senza tolleranza o metodo |
| TIM | proprietà rilevanti, bondline, pressure range, aging e rework | campione nello spessore reale, lot data e test concordato | sola conducibilità nominale senza contact behavior |
| Graphite/spreader | direzione, spessore, die-cut, isolamento e adhesive | drawing inspection e mappa termica di sottosistema | proprietà del foglio non collegate al pezzo finito |
| Heat pipe/vapor chamber | geometria, orientation behavior, flatness, supporto e test | report per part revision e campioni as-built | prestazione dichiarata senza boundary conditions |
| Fan/heatsink | curve, tolleranze, rumore, vita e failure signal | dati nella configurazione o fixture concordata | curva libera non rappresentativa del sistema |
| Adhesive e gasket | spessore, compression, creep, aging e contaminazione | die-cut drawing, lot trace e aging evidence | sostituzione di liner o formulazione non notificata |
| PCBA | deposizione, placement, reflow, torque/pressure, inspection e test | process record, serial genealogy e deviation pack | pass/fail senza parametri o identità |
Procurement deve chiedere chi possiede il metodo, chi approva una deviazione, per quanto tempo sono conservati i dati e quale anticipo si applica alle modifiche. Engineering deve approvare l'equivalenza tecnica; purchasing non dovrebbe dedurla dal nome commerciale.
Quali fattori guidano costo e lead time della soluzione termica?
Costo e lead time crescono quando aumentano materiali speciali, tolleranze accoppiate, tooling, prove, campioni e dipendenze fra fornitori. La strategia più economica è chiudere presto le interfacce che altrimenti generano iterazioni ECAD-MCAD e nuovi prototipi.
- costruzione PCB, copper distribution, via filling/capping, cavities, inserti o materiali non standard;
- die-cut, adhesive, isolamento e tolleranze di graphite o spreader;
- classi di spessore TIM, controllo della bondline e attrezzatura di dosaggio;
- flatness, surface finish, brazing/bonding e test di heat pipe o vapor chamber;
- fixture, sensori, data logging, camera time, campioni distruttivi e teardown;
- prototipi per più orientamenti, workload, ambienti, firmware e varianti enclosure;
- controllo di coppia o pressione, tracciabilità seriale e retention dei raw data;
- NRE, tooling, MOQ, qualifica di un secondo source e scorte di lifecycle;
- revisioni tardive che richiedono nuovi drawing, campioni e correlation run.
Chiedi nel preventivo righe separate per parti, tooling, NRE, fixture, programmazione, test, report, campioni distruttivi e spedizione. In questo modo una riduzione di costo non elimina silenziosamente un'evidenza necessaria.
Che cosa deve contenere un RFQ per il raffreddamento di un prodotto consumer?
L'RFQ deve permettere al fornitore di quotare esattamente ciò che controlla e deve consegnare. Il pacchetto può essere separato per PCB, PCBA, TIM, graphite, spreader, heatsink o ventola, ma deve usare gli stessi requirement ID e configuration ID.
Identità, file e mission profile
- product, assembly, PCB e part number con revisione;
- Gerber/ODB++, drill, netlist, fab drawing, assembly drawing, pick-and-place e BOM/AVL secondo lo scope;
- MCAD, interface drawing, datum, keepout, gap, flatness e pressure window;
- workload, power states, ambienti, orientamenti, charging e modalità firmware pertinenti;
- limiti Tj/Tc/Tb/Tskin/Ta con punto, metodo, campionamento e regola di accettazione;
- superfici di contatto, regola prestazionale e obiettivo acustico applicabile.
Materiali, costruzione e processo
- material grade esatto o regola di equivalenza approvata;
- spessore nominale e tolleranza di PCB, TIM, graphite, adhesive e parti meccaniche;
- proprietà necessarie, direzione, temperatura e metodo con cui devono essere dichiarate;
- copper/via construction, bondline, coverage, pressure, flatness, roughness e finish pertinenti;
- lot control, shelf life, storage, handling, rework e cleaning requirements;
- process step speciali, fixture, torque/pressure control e limiti di rilavorazione.
Campioni, test ed evidenze
- quantità per fase e identificazione dei campioni;
- coupon, first article, pressure map, IR/thermocouple points, power logging o test di sottosistema richiesti;
- CoC, as-built data, raw data, summary report, immagini, section/teardown e formato file;
- serial/lot genealogy, record retention, nonconformance e deviation workflow;
- golden unit, method correlation e criteri per retest;
- deliverable EVT, DVT, PVT e ramp con owner e data necessaria.
Commerciale e change control
- volume per fase, forecast e packaging;
- NRE, tooling, fixture, test, report e campioni distruttivi separati;
- lead time per prototipo, qualifica e produzione senza promessa universale;
- MOQ, lifecycle, second source e gestione dell'obsolescenza;
- notifica per modifiche di materiale, formulazione, sito, processo, tooling, sub-tier o metodo di test;
- anticipo richiesto, dati per l'approvazione e regola per la delta validation.
Prima dell'invio, usa il visualizzatore Gerber per un controllo preliminare dei file di fabbricazione. Il visualizzatore non sostituisce la revisione DFM, il confronto con netlist né l'approvazione di stack-up e interfacce.
Quale parte del progetto termico può supportare HILPCB?
HILPCB può quotare PCB e PCBA secondo file, materiali, tolleranze, controlli e deliverable concordati; il product owner conserva il risultato termico end-to-end. La fattibilità effettiva di costruzione, materiale, coupon, campionamento, test e tracciabilità deve essere confermata sul pacchetto di progetto.
Per una richiesta utile, invia:
- fab drawing, stack-up target, Gerber/ODB++, drill, netlist e note sui percorsi termici;
- BOM/AVL, assembly drawing, centroid, stencil e istruzioni per TIM o parti meccaniche nello scope;
- thermal-via construction, copper features, spessori, planarità e acceptance method;
- inspection, coupon, microsection, X-ray o functional-test requirements realmente necessari;
- quantità, revisioni, campioni NPI, serialization, raw-data format e change-notice rules.
HILPCB non può dedurre il limite di Tj o Tskin dal solo file Gerber e non certifica il comportamento di enclosure, firmware, batteria, ventola o prodotto finito. Può contribuire con dati di fabbricazione e assemblaggio che il system owner integra nel thermal evidence pack. Per confermare scope e deliverable, richiedi una quotazione.
Come si usano correttamente datasheet e documenti tecnici?
Ogni proprietà o metrica deve restare collegata al metodo, alla configurazione e alla revisione della fonte. Il nome di una metrica non autorizza a trasferire il valore da una scheda di prova standard al prodotto finito.
Il report applicativo Texas Instruments SPRA953D, Semiconductor and IC Package Thermal Metrics, spiega che la resistenza junction-to-ambient è una metrica di package misurata in condizioni e su board definite, spesso usata impropriamente fuori contesto. Per il progetto, conserva anche il documento termico del componente, la definizione del sensore e le condizioni dichiarate dal produttore.
Le specifiche e i metodi JEDEC pertinenti devono essere acquistati o consultati nella revisione applicabile dal team responsabile; questa guida non sostituisce il testo normativo. Allo stesso modo, i dati del fornitore di TIM, graphite, adhesive, heat pipe, fan o PCB devono essere valutati nella forma e nello spessore acquistati, non come proprietà astratte di una famiglia commerciale.
FAQ sul raffreddamento nell'elettronica di consumo
Un PCB ad alta conducibilità risolve sempre un problema di surriscaldamento?
No. Può ridurre una parte del percorso se il collo di bottiglia è nella scheda, ma non corregge automaticamente package, TIM, contatto, spreader, enclosure, aria o firmware. Prima localizza il salto di temperatura dominante e verifica la soluzione nella configurazione completa.
Posso usare RθJA del datasheet per prevedere la Tj del prodotto?
Non come unico modello. RθJA appartiene a una configurazione e a condizioni di prova dichiarate dal produttore del package. Un prodotto consumer ha PCB, enclosure, airflow, interfacce e potenza diversi; usa il dato nel suo scope e correlalo con modello e misure.
Qual è la differenza tra Tj e Tskin?
Tj descrive la temperatura interna della giunzione del semiconduttore; Tskin descrive un punto definito sulla superficie esterna. Possono muoversi in modo diverso perché spreader e chassis redistribuiscono il calore e perché il firmware modifica la potenza.
Una superficie più uniforme è sempre più confortevole?
Non necessariamente. Ridurre un hotspot può aumentare l'area tiepida percepita dall'utente. La decisione deve considerare posizione, durata del contatto, materiale superficiale, orientamento e prestazione, non soltanto il picco massimo.
Come scelgo tra graphite, TIM e vapor chamber?
Sono funzioni diverse. Il TIM riduce la resistenza di contatto, il graphite diffonde soprattutto lungo il piano e una vapor chamber trasporta/distribuisce calore su una struttura dedicata. Scegli dopo aver identificato gap, direzione del flusso, spazio, orientamento e processo.
Le thermal vias devono essere il più dense possibile?
No. Numero, diametro, pitch, plating, riempimento e connessione al rame devono bilanciare beneficio termico, routing, soldering, fabbricabilità e affidabilità. La geometria va definita nel drawing e verificata con evidenza coerente al rischio.
Come si misura correttamente la temperatura con una camera IR?
Documenta emissività, riflessi, distanza, angolo, messa a fuoco, range, reference patch, configurazione e timestamp. Le superfici metalliche lucide e i materiali diversi possono produrre letture apparenti non confrontabili senza correzione e cross-check.
Che cosa deve essere chiuso in EVT per il thermal design?
EVT deve dimostrare che architettura, power model, percorso source-to-sink, sensori, accesso di misura e controlli firmware sono plausibili e osservabili. Deve lasciare una lista di gap con owner, non limitarsi a un test nominale.
Quali prove termiche appartengono a DVT?
DVT verifica la configurazione rappresentativa sui corner pertinenti: ambiente, orientamento, charging, workload, contatto utente, acustica, aging o condizioni degradate. Deve includere correlazione, margine e disposition delle deviazioni.
Che cosa aggiunge PVT alla validazione termica?
PVT dimostra che materiali, bondline, pressione, montaggio, firmware, strumenti e campionamento producono risultati ripetibili nel processo previsto. Collega unità, lotti e parametri ai dati di accettazione.
Quando un TIM alternativo può essere considerato equivalente?
Solo dopo aver confrontato forma acquistata, spessore, bondline, pressure range, contact behavior, aging, isolamento, processo e risultati nel sottosistema. Una conducibilità nominale simile non dimostra equivalenza nel prodotto.
Quali modifiche firmware richiedono un retest termico?
Quelle che possono cambiare potenza, scheduling, charging, fan control, sensor interpretation, throttling, hysteresis o fallback. La delta validation deve coprire i requisiti e i corner influenzati dalla nuova release.
Che cosa deve fornire un produttore PCB per il thermal evidence pack?
Secondo lo scope concordato: stack-up e materiali as-built, copper/via construction, CoC, coupon o microsection richiesti, risultati di test, lot trace e deviazioni. Questi dati provano la costruzione del PCB, non la temperatura del prodotto completo.
