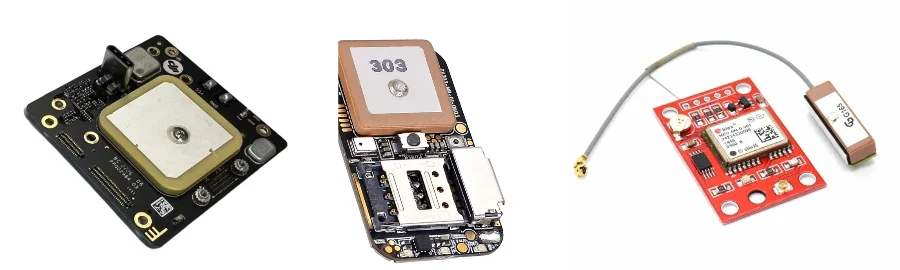

Un PCB GPS/GNSS è la scheda che integra il ricevitore satellitare con antenna o connettore RF, alimentazioni, riferimento temporale, processore, memoria e interfacce del prodotto. La scheda non possiede da sola una precisione di posizione: il risultato dipende dalla configurazione completa di ricevitore, firmware, antenna, cavo, piano di massa, involucro, sorgenti di rumore, ambiente e, se prevista, correzione.
Per progettisti, NPI e acquisti, il documento iniziale non deve essere una promessa generica di “alta precisione”, ma un contratto misurabile. Deve indicare la missione di posizione o tempo, gli stati operativi, la configurazione da testare, gli scenari, le responsabilità e i dati necessari per accettare ogni revisione.
Risposte operative
- GPS indica una costellazione; GNSS è il termine più ampio. Scrivi quali segnali e costellazioni deve usare il prodotto, senza affidarti al nome commerciale del modulo.
- Separa posizionamento standard, soluzioni con correzione, navigazione differenziale e temporizzazione: hanno dipendenze e criteri di prova diversi.
- Scegli modulo, integrazione diretta del chip o modulo con antenna in base a integrazione, spazio, controllo RF, ciclo di vita, test e costo totale, non solo al prezzo unitario.
- Congela in un unico manifesto MPN, revisione, firmware, antenna, cavo, connettore, rete RF, stack-up, involucro e impostazioni del ricevitore.
- Usa il manuale di integrazione dell'esatto MPN come base per percorso RF, alimentazioni, backup, clock, pin, layout e protezioni.
- Misura il rumore nelle modalità reali del prodotto: radio trasmittenti, display, memorie, convertitori, motori e cavi possono diventare aggressori diversi.
- Distingui test condotto, test OTA e prova sul campo. Ognuno aggiunge parti della catena e risponde a una domanda differente.
- Progetta punti di prova e telemetria prima del layout finale; un FCT che restituisce solo “soluzione valida/assente” non localizza la causa e può accettare margini fragili.
- Collega EVT, DVT e PVT a configurazioni versionate, dati grezzi, anomalie e criteri di rilascio.
- Confronta fornitori con lo stesso RFQ: file rilasciati, AVL, gestione MSL, copertura di ispezione/test, fixture, dati, campioni, sostituzioni, NRE e PCN.
Indice
- Distinguere GPS, GNSS, RTK, DGPS e temporizzazione
- Scrivere il contratto di posizione o tempo
- Scegliere modulo, chip integrato direttamente o antenna integrata
- Congelare la configurazione verificata
- Assegnare antenna, RF e involucro
- Gestire alimentazione, riserva e impulso di sincronizzazione
- Mappare le interferenze interne
- Rilasciare stack-up e layout
- Eseguire la messa in servizio della scheda
- Separare test condotto, OTA e sul campo
- Interpretare multipath, jamming e spoofing
- Progettare DFT e collaudo PCBA
- Applicare i gate EVT, DVT e PVT
- Controllare sostituzioni e PCN
- Confrontare costo, tempi ed evidenze
- Preparare un RFQ confrontabile
- Definire il perimetro HILPCB
- Usare documenti tecnici come baseline
- FAQ
GPS, GNSS, RTK, DGPS e temporizzazione: che cosa va realmente specificato?
Il nome della tecnologia non è un requisito completo. Occorre indicare il servizio richiesto, i dati esterni necessari e il criterio con cui il prodotto sarà accettato.
| Modalità | Obiettivo del sistema | Dipendenze da dichiarare | Errore da evitare |
|---|---|---|---|
| GPS | usare i segnali della costellazione GPS | ricevitore, bande supportate, antenna, firmware e scenario | usare “GPS” come sinonimo di qualsiasi GNSS |
| GNSS multi-costellazione | usare più costellazioni o segnali secondo la configurazione | piano delle frequenze, filtri, antenna, firmware e vincoli normativi | presumere che più costellazioni garantiscano sempre il risultato |
| Posizionamento con correzione | migliorare la soluzione con dati correttivi | formato, collegamento dati, copertura, latenza, integrità e politica di ripiego | attribuire al PCB la prestazione del servizio completo |
| RTK | ottenere una soluzione differenziale basata su fase portante | antenna adeguata, ricevitore, base/rete, correzioni, inizializzazione e ambiente | trattare “RTK-ready” come precisione già provata |
| DGPS | applicare correzioni differenziali secondo l'architettura scelta | sorgente, protocollo, copertura, tempo e gestione dell'assenza dati | confonderlo con qualsiasi modalità ad alta precisione |
| PPP o PPP-RTK | usare modelli e servizi di correzione distribuiti | ricevitore compatibile, servizio, convergenza, copertura e connettività | ignorare dipendenza dal servizio e dal tempo di inizializzazione |
| Temporizzazione | derivare tempo/frequenza e segnali di sincronizzazione | antenna, ritardi, impulso temporale, clock locale, mantenimento e calibrazione | convertire una specifica del modulo in accuratezza di sistema |
Una stessa scheda può supportare più modalità, ma il piano di test deve sapere quale è attiva. Se firmware, antenna o correzione cambiano fra i campioni, i risultati non appartengono più alla stessa configurazione.
Quali requisiti formano il contratto di posizione o temporizzazione?
Il contratto collega la missione del prodotto a scenari, stati e prove. Deve essere leggibile da hardware, firmware, meccanica, validazione, qualità e acquisti.
| Campo | Contenuto da congelare | Evidenza di accettazione |
|---|---|---|
| Missione | posizione, velocità, rotta, tempo, frequenza o combinazione | output richiesti e uso nel sistema |
| Scenario | cielo aperto, canyon urbano, interno vicino a finestra, veicolo, macchina o infrastruttura | percorso, orientamento, durata e condizioni registrate |
| Dinamica | fermo, movimento, accelerazione, vibrazione e assetto | profilo ripetibile o log di riferimento |
| Avvio | partenza senza dati, con dati conservati, dopo perdita breve o lunga | tempo e stato di soluzione definiti dal progetto |
| Continuità | perdita antenna, schermatura, disturbo, assenza correzioni o reset | allarme, fallback, recupero e log |
| Interfacce | UART, SPI, I2C, USB, Ethernet, CAN o impulso temporale secondo il progetto | formato, livello, latenza, perdita dati e diagnostica |
| Alimentazione | ingresso, modalità, backup, picchi, brownout e spegnimento | forme d'onda, corrente e stato persistente |
| Ambiente | temperatura, umidità, vibrazione, involucro, cablaggio e installazione | profilo di qualifica del prodotto |
| Configurazione | MPN, firmware, antenna, cavo, RF, PCB, meccanica e correzione | manifesto firmato e seriale del campione |
| Accettazione | metriche, distribuzioni, casi esclusi, campioni, dati grezzi e analisi | rapporto riproducibile con criteri superato/non superato |
Non inserire una sola soglia universale di accuratezza o sensibilità. Definisci la metrica che conta per l'applicazione, il riferimento di verità, la finestra temporale, la popolazione di campioni e le condizioni in cui il criterio vale.
Modulo GNSS, chip integrato direttamente o modulo con antenna: come scegliere?
La scelta corretta minimizza il rischio totale del programma. Densità, libertà RF, certificazioni del componente, supporto del fornitore, quantità, test e gestione del ciclo di vita devono essere valutati insieme.
| Architettura | Vantaggio principale | Lavoro che resta al team | Rischio da valutare | Evidenza per l'acquisto |
|---|---|---|---|---|
| Modulo ricevitore | integrazione più delimitata e riferimento applicativo disponibile | alimentazione, antenna, interfacce, layout, firmware e validazione di sistema | dipendenza da MPN, revisione e firmware | stato del ciclo di vita, manuale, file CAD, tracciabilità e alternative |
| Integrazione diretta del chip | massimo controllo su architettura, costo e ingombro a volume | stadio RF, clock, alimentazioni, layout, messa in servizio e test più estesi | competenza, strumenti, revisione RF e tempo NPI | supporto tecnico, progetto di riferimento, componenti critici e piano di qualifica |
| Modulo con antenna | confine RF più compatto se l'installazione rispetta le condizioni | zona di esclusione, posizione, involucro, cablaggio digitale e prova OTA | desintonizzazione e schermatura nel prodotto reale | limiti meccanici, piano di massa, orientamento e rapporto OTA |
| Modulo remoto con antenna | separa il punto di ricezione dall'elettronica rumorosa | cavo, connettori, alimentazione, meccanica e diagnostica | perdita, ESD, guasti del cavo e montaggio | disegno del cablaggio, MPN, lunghezza, prove e parti di ricambio |
HDI o materiale a bassa perdita non sono conseguenze automatiche della scelta. Diventano necessari solo quando densità, geometria RF, perdite, antenna, stack-up o vincoli meccanici lo dimostrano.
Quale configurazione deve accompagnare ogni risultato GNSS?
Ogni misura deve puntare a un manifesto immutabile o versionato. Senza questa chiave, due rapporti con lo stesso nome del prodotto possono descrivere sistemi diversi.
Il manifesto dovrebbe contenere:
- revisione della scheda, lotto PCB, lotto PCBA e seriale;
- ricevitore o modulo, revisione siliconica, firmware e configurazione salvata;
- antenna, stato attivo/passivo, guadagno o alimentazione secondo scheda tecnica, cavo, adattatori e connettori;
- componenti del percorso RF, inclusi valori montati, opzioni non popolate e schermature;
- stack-up, materiale, rame, finitura e regole di impedenza applicabili al progetto;
- involucro, batteria, display, cablaggi, supporti e posizione relativa dell'antenna;
- alimentatori, frequenze di commutazione e modalità software attive;
- altre radio, potenze/modi operativi approvati e sequenza di prova;
- sorgente delle correzioni, profilo, versione e connettività se usate;
- attrezzatura, firmware di test, data, operatore e file grezzi.
Il manifesto è anche uno strumento per gli acquisti. Permette di chiedere al fornitore se un cambio BOM, un'alternativa antenna o un nuovo laminato modifica una parte già qualificata.
Come si assegnano percorso RF, antenna, cavo e involucro?
La responsabilità deve seguire il confine fisico e la prova eseguita. Un test elettrico della PCBA non dimostra il comportamento dell'antenna installata nel prodotto.
| Elemento | Decisione da documentare | Responsabile tipico | Prova richiesta |
|---|---|---|---|
| Pin RF del ricevitore | rete e limiti del MPN selezionato | hardware RF | revisione contro manuale e misura condotta |
| Linea sul PCB | geometria, riferimento, transizioni, connettore e tolleranze | layout + produttore PCB | stack-up approvato, coupon o metodo concordato |
| Antenna passiva | banda, polarizzazione, orientamento, piano di massa e matching | RF/antenna + meccanica | misura antenna nel prodotto e prova OTA |
| Antenna attiva | alimentazione, corrente, supervisione, protezione e guasto | hardware + firmware | cortocircuito/apertura, corrente, rumore e ricezione |
| Cavo e connettori | tipo, lunghezza, assemblaggio, perdita e ritenzione | meccanica + supply chain | ispezione, continuità e campione qualificato |
| Involucro | materiali, metallo, batteria, display, staffe e posizione | meccanica/prodotto | confronto OTA con configurazione finale |
| Produzione PCBA | valori, orientamento, saldatura, pulizia e tracciabilità | EMS/qualità | AOI/X-ray dove utile, test e record seriale |
Il percorso può avere un'impedenza nominale definita dal ricevitore o dall'antenna, ma il valore e la tolleranza devono provenire dalla configurazione. Non vanno copiati come regola universale da un altro modulo.
Come si progettano alimentazione, riserva, avvio e impulso temporale?
Alimentazione e tempo devono essere descritti come stati. La scelta fra LDO, convertitore e filtraggio dipende dallo spettro di rumore, dall'efficienza, dal transitorio e dalle raccomandazioni dell'esatto ricevitore.
| Stato | Circuiti da osservare | Firmware o sistema | Evidenza |
|---|---|---|---|
| Spento | scarica, isolamento e stato dei pin | nessuna interfaccia flottante non prevista | tensioni residue e corrente |
| Avvio senza dati conservati | sequenza rail, reset, clock e antenna | inizializzazione e configurazione valida | forme d'onda, log e output del ricevitore |
| Avvio con backup | rail principale, dominio backup e reset | uso dei dati conservati secondo politica | corrente backup, stato e ripetibilità |
| Acquisizione | corrente e rumore nelle modalità attive | ricerca segnali e gestione timeout | spettro, telemetria e log |
| Tracciamento | stabilità rail e interferenze periodiche | soluzione, diagnostica e qualità dati | serie temporale e stato del ricevitore |
| Impulso temporale | livello, fronte, riferimento e percorso | associazione fra messaggio e impulso | misura rispetto al riferimento scelto |
| Brownout | soglie, supervisione e reset | invalidazione o conservazione sicura dello stato | sweep della tensione e recupero |
| Spegnimento | sequenza, antenna attiva e backup | salvataggio consentito e arresto | forme d'onda e stato al riavvio |
Per una scheda di temporizzazione, includi ritardi di antenna, cavo, ricevitore, buffer, livello logico e percorso PCB. L'impulso temporale del modulo non elimina la calibrazione del sistema né il requisito di mantenimento locale.
Come si trova il rumore che degrada un ricevitore GNSS?
Mappa aggressore, vittima e stato operativo, poi misura una modalità alla volta. Una modifica che migliora il risultato senza spiegare il percorso di accoppiamento non è ancora una soluzione robusta.
| Possibile aggressore | Stati da confrontare | Percorso da indagare | Contromisura da verificare |
|---|---|---|---|
| Convertitore DC/DC | carico, frequenza, burst e transitori | condotto sui rail, campo vicino e armoniche | frequenza/modalità, filtro, loop, posizione o schermatura |
| Processore e memoria | inattivo, picco, accessi periodici e clock | piani, ritorni, diafonia e radiazione | stack-up, ritorno, velocità dei fronti, modulazione di spettro se consentita o distanza |
| Display e retroilluminazione | luminosità, refresh e contenuto | cavo, convertitore e campo irradiato | routing, filtro, sincronizzazione o schermatura |
| Radio trasmittente | banda, potenza, burst e antenna | desensibilizzazione, armoniche e intermodulazione | filtro, separazione, pianificazione temporale o antenna |
| Motore, relè o attuatore | avvio, arresto, PWM e commutazione | ingresso alimentazione, massa e cablaggio | soppressione, ritorno, filtro e sequenza |
| USB/Ethernet/CAN | traffico nullo, continuo e a raffiche | modo comune, cavo e connettore | filtro/protezione/layout solo se misurati efficaci |
| Oscillatore/clock | frequenze e stati di risparmio | armoniche vicine alla banda ricevuta | scelta frequenza, contenimento del ritorno e isolamento |
Registra per ogni prova la configurazione, la diagnostica del ricevitore, lo spettro disponibile, lo stato dell'aggressore e la posizione dell'antenna. Confrontare soltanto la coordinata finale rende difficile distinguere rumore, geometria satellitare, multipath e algoritmo.
Quali evidenze servono per rilasciare stack-up e layout di un PCB GPS?
Il rilascio deve dimostrare che le regole dell'esatto ricevitore e dell'antenna sono state tradotte nel PCB producibile. La revisione non si chiude con una frase come “RF separata dal digitale”.
| Area | Domanda di rilascio | Evidenza minima |
|---|---|---|
| Stack-up | il percorso RF e i ritorni hanno riferimenti continui? | stack-up del produttore, materiali e geometrie approvate |
| Percorso RF | transizioni, via, connettori e componenti rispettano la baseline? | estratto layout, calcolo o simulazione richiesta dal progetto |
| Massa | ogni segnale ha un ritorno definito senza tagli involontari? | revisione dei piani e delle transizioni |
| Antenna | zona di esclusione, piano di massa e meccanica corrispondono alla documentazione? | sovrapposizione ECAD/MCAD e revisione antenna |
| Alimentazione | anelli di commutazione e rail sensibili sono controllati? | posizionamento, ritorni, filtri e piano di misura |
| Clock/digitale | le sorgenti rumorose hanno distanza e percorso di ritorno coerenti? | mappa aggressori e regole di routing |
| Protezioni | ESD e sovratensioni non introducono un percorso RF non valutato? | schema, posizionamento e componenti approvati |
| Testabilità | rail, reset, interfacce, antenna e diagnostica sono accessibili? | piano DFT e disegno fixture |
| Produzione | tolleranze e finitura sono motivate da footprint e processo? | note di fabbricazione/assemblaggio e DFM chiuso |
Il calcolatore di impedenza può aiutare nel pre-screening, ma il valore finale deve usare lo stack-up del produttore e il metodo di verifica concordato. Per strutture RF motivate dal progetto, valuta una PCB ad alta frequenza; per la distribuzione dei riferimenti e dei domini può essere utile una PCB multistrato. Nessuna delle due pagine sostituisce la revisione dell'integrazione GNSS.
Qual è una sequenza di messa in servizio che localizza i problemi?
Porta in vita la scheda dal dominio più osservabile alla catena completa. Conserva forme d'onda, log e configurazioni, non soltanto fotografie della prima soluzione di posizione.
| Passo | Controllo | Se fallisce, isolare prima |
|---|---|---|
| 1 | corti, polarità, orientamenti e rail non alimentati | BOM, montaggio e continuità |
| 2 | ingresso, sequenza rail, reset e clock | protezioni, regolatori, carico e supervisione |
| 3 | comunicazione host-ricevitore | livelli, baud/protocollo, boot mode e firmware |
| 4 | identificazione MPN, revisione e configurazione | file di configurazione e variante BOM |
| 5 | dominio di riserva e stati di avvio | sorgente di riserva, reset e politica firmware |
| 6 | antenna aperta/corta o supervisione se prevista | bias, protezione, cavo, connettore e antenna |
| 7 | prova condotta con segnale controllato se disponibile | percorso RF, matching, filtro, alimentazione e clock |
| 8 | prova con antenna in ambiente controllato | posizione, piano di massa, involucro e rumore interno |
| 9 | attivazione progressiva degli aggressori | rail, clock, display, radio, motori e cavi |
| 10 | registrazione prolungata e riavvii | memoria, firmware, termica e gestione degli errori |
Un analizzatore di spettro interno al ricevitore, se disponibile e documentato dal MPN, può accelerare il confronto fra stati. Non sostituisce una misura calibrata né dimostra da solo la conformità del prodotto.
Test condotto, OTA e sul campo: quale prova risponde a quale domanda?
Le tre prove formano una scala, non alternative intercambiabili. Aggiungere livelli senza conservare la stessa configurazione impedisce la correlazione.
| Livello | Catena inclusa | Domanda principale | Limite |
|---|---|---|---|
| Elettrico/PCBA | alimentazioni, clock, interfacce e test di base | la scheda è assemblata e comunica correttamente? | non misura la ricezione completa |
| Condotto RF | ricevitore, percorso PCB e ingresso RF controllato | la catena elettrica ha comportamento ripetibile? | esclude antenna, cavo reale e involucro se bypassati |
| OTA | ricevitore, antenna, cavo, PCB e involucro | il prodotto riceve nella configurazione meccanica approvata? | non rappresenta ogni ambiente reale |
| Coesistenza | catena completa con aggressori interni attivi | quali modalità degradano la ricezione o il tempo? | richiede stati e carichi ripetibili |
| Campo | prodotto, cielo, movimento, ostacoli, multipath e servizio | l'applicazione raggiunge i criteri nei percorsi reali? | variabilità ambientale più difficile da controllare |
| Regressione produzione | campione o fixture correlata alla baseline | ogni unità mantiene gli indicatori scelti? | non può replicare tutta la qualifica di sistema |
Il piano dovrebbe definire riferimento di verità, dati grezzi, diagnostica, ripetizioni, campioni, orientamenti, stati degli aggressori e regole per gli outlier. La sola media può nascondere code di distribuzione che causano problemi sul campo.
Multipath, interferenza, jamming e spoofing sono problemi del PCB?
Possono manifestarsi nello stesso output, ma richiedono diagnosi e responsabilità diverse. Il PCB influenza rumore, filtri, percorsi, clock, antenna e osservabilità; non elimina da solo l'ambiente o un attacco intenzionale.
| Fenomeno | Indizio utile | Controllo di progetto | Confine |
|---|---|---|---|
| Blocco o ombreggiamento | dipendenza da orientamento, involucro o scenario | posizione antenna, piano di massa e installazione | geometria del prodotto e ambiente |
| Multipath | errori legati a superfici, canyon o movimento | antenna, pattern, algoritmo e scenario di prova | risultato di propagazione e ricevitore |
| Interferenza interna | correlazione con uno stato elettrico ripetibile | mappa aggressori, layout, filtri e temporizzazione | hardware e integrazione del prodotto |
| Interferenza esterna | evento legato a luogo, tempo o trasmettitore esterno | filtraggio, diagnostica e gestione del degrado | ambiente e requisiti normativi |
| Jamming | perdita o degrado intenzionale/forte del segnale | rilevazione, log, ripiego e resilienza richiesta | strategia di sistema, non promessa del PCB |
| Spoofing | soluzione plausibile ma incoerente con altre fonti | controlli di plausibilità, sensori e funzioni del ricevitore | architettura hardware/software e modello delle minacce |
Per prodotti di sicurezza o infrastruttura, aggiungi un modello delle minacce e una politica di ripiego. La presenza di un ricevitore con funzioni di rilevazione non equivale a immunità né a certificazione.
Come si progetta DFT e collaudo per una PCBA GNSS?
Il collaudo di produzione deve rilevare difetti di assemblaggio con un tempo sostenibile e una correlazione nota alla qualifica. Non deve tentare di ripetere tutta la prova sul campo per ogni unità.
| Copertura | Metodo possibile | Difetto rilevabile | Dato da conservare |
|---|---|---|---|
| Identità | scansione seriale e lettura MPN/firmware | variante o configurazione errata | seriale, lotto, versione e data/ora |
| Alimentazioni | test point, ADC fixture o telemetria | corto, rail fuori finestra, sequenza errata | valori e limiti per rail |
| Clock/reset | misura o diagnostica | oscillatore, reset o boot anomalo | frequenza/stato secondo piano |
| Interfacce | loopback o comando diagnostico | linea aperta, corto, livello o protocollo errato | risultato per porta |
| Percorso antenna | supervisione, continuità o prova RF concordata | apertura, corto, componente errato o perdita anomala | misura grezza e configurazione fixture |
| Ricevitore | vettore controllato o diagnostica correlata | unità non comunicante o margine fuori popolazione | indicatori e versione del vettore |
| Montaggio | SPI, AOI e X-ray selettivo | pasta, presenza, polarità e giunti nascosti | immagine o codice difetto tracciato |
| Programmazione | checksum e rilettura | firmware o dati di configurazione errati | hash/versione e risultato |
Definisci accesso, connettori di servizio, multiplexing e modalità test prima del posizionamento. L'assemblaggio SMT e l'assemblaggio chiavi in mano possono essere quotati con attrezzatura e test concordati, ma la copertura GNSS deve essere fornita o approvata dal proprietario del prodotto.
Come si applicano EVT, DVT e PVT a una scheda GPS/GNSS?
Ogni gate deve chiudere un tipo diverso di incertezza. Il passaggio non dipende dal numero di prototipi, ma dalla qualità dell'evidenza e delle anomalie residue.
| Gate | Domanda | Pacchetto minimo di uscita |
|---|---|---|
| EVT | l'architettura e i margini fondamentali funzionano? | manifesto, messa in servizio, rail/clock, RF condotto se previsto, primi test antenna e registro problemi |
| DVT | il prodotto soddisfa scenari, ambiente e coesistenza? | OTA, campo, aggressori, avvio/backup, interfacce, meccanica, affidabilità e criteri completi |
| PVT | il processo ripete la configurazione qualificata? | DFM/DFT chiusi, fixture correlata, tracciabilità, limiti test, campioni pilota e piano di reazione |
| Aumento dei volumi | la popolazione resta stabile e i cambi sono controllati? | andamento di difetti e misure, analisi delle deviazioni, AVL e PCN attivi |
Le anomalie devono collegare sintomo, seriale, configurazione, scenario, dati grezzi, causa, correzione e prova di non regressione. “Migliorato dopo una modifica al layout” non è una chiusura sufficiente.
Quali modifiche richiedono una validazione delle differenze?
Qualsiasi cambio che modifica la catena RF, il rumore, il tempo o la meccanica può invalidare una parte dell'evidenza. L'ampiezza della riprova deve essere proporzionata al percorso interessato.
| Modifica | Rischio principale | Delta validation tipica |
|---|---|---|
| Ricevitore/modulo o firmware | sensibilità, algoritmi, interfacce, stati e diagnostica | messa in servizio, condotto, OTA, scenari e regressione |
| Antenna, cavo o connettore | matching, perdita, pattern, orientamento e guasti | ispezione RF, OTA e scenario meccanico |
| Filtro, LNA o rete RF | guadagno, rumore, linearità e banda | revisione schematico/layout e prova condotta |
| Regolatore o componenti passivi | spettro di rumore, transitori e modalità | rail, spettro, coesistenza e avvio |
| Stack-up, laminato o rame | impedenza, ritorni e accoppiamento | revisione fabbricazione, coupon/metodo concordato e correlazione |
| Involucro, batteria o display | desintonizzazione, schermatura e aggressori | OTA e matrice degli stati |
| Processo SMT o profilo | giunti, valori e variazione di popolazione | FAI, ispezione, test e campioni correlati |
| Servizio di correzione | copertura, convergenza, dati e fallback | scenari di servizio e assenza correzioni |
AVL e PCN devono identificare chi approva, quali dati servono e quali spedizioni possono proseguire. Non usare “equivalente” come stato tecnico senza confronto di parametri e prova del rischio interessato.
Come confrontare fornitori, costo e tempi senza perdere controllo tecnico?
Normalizza prima l'offerta. Un prezzo più basso può escludere materiale specifico, programmazione, antenna, fixture, ispezione, dati grezzi, campioni o gestione delle sostituzioni.
| Driver | Perché incide | Domanda verificabile |
|---|---|---|
| Stack-up e tolleranze | cambiano processo, materiale e verifica | quale stack-up è quotato e quale evidenza sarà consegnata? |
| MPN RF e disponibilità | componenti specializzati possono guidare rischio e tempi | quali parti sono allocate, tracciabili e soggette ad alternativa? |
| Antenna/cavo | possono richiedere sourcing, montaggio e test separati | chi acquista, assembla e accetta ogni elemento? |
| Densità e package | influenzano stencil, placement, X-ray e resa | quali package guidano processo e ispezione? |
| Programmazione | richiede file, sicurezza, versione e rilettura | chi controlla immagini, chiavi e configurazione? |
| Test/attrezzatura | include sviluppo, manutenzione e tempo ciclo | NRE, proprietà, copertura, dati e campione di riferimento sono espliciti? |
| Campioni e rapporti | consumano unità e lavoro ingegneristico | quantità, seriali, dati grezzi e formato del rapporto sono quotati? |
| Cambi e PCN | evitano sostituzioni invisibili | qual è il flusso di approvazione e la notifica minima? |
Richiedi costi una tantum separati dai costi ricorrenti. Chiedi anche i tempi di approvvigionamento e consegna per materiale, componenti, attrezzatura, campione iniziale, correzione e lotto, senza trasformare una stima commerciale in impegno non confermato.
Che cosa deve contenere un RFQ per PCB GPS/GNSS?
Un RFQ confrontabile descrive configurazione, volume, prove, evidenze e responsabilità. Invia almeno:
- Gerber o ODB++, stack-up, disegno di fabbricazione e note di impedenza motivate;
- BOM con MPN, produttori, stato DNI, AVL, alternative vietate e parti fornite dal cliente;
- pick-and-place, disegni di assemblaggio, polarità, fiduciali e requisiti MSL;
- schema e documentazione del percorso RF necessaria a DFM/DFT, con dati sensibili gestiti secondo accordo;
- ricevitore/modulo, firmware, configurazione, antenna, cavo, connettore e involucro di riferimento;
- volumi prototipo, pilota e produzione, pannellizzazione e vincoli meccanici;
- classe e criteri di accettazione richiesti dal prodotto, senza dichiarazioni automatiche di conformità;
- SPI, AOI, X-ray, test elettrico, programmazione, FCT e copertura attesa;
- attrezzatura, adattatori RF, software di test, unità di riferimento e proprietà degli asset;
- limiti, dati grezzi, log, serializzazione, formato dei rapporti e retention dei record;
- FAI, campioni, sezioni micrografiche o coupon se richiesti dal rischio;
- packaging, pulizia, rivestimento o marcatura con aree di esclusione RF;
- gestione di scarti, rilavorazioni, deviazioni, sostituzioni, EOL e PCN;
- NRE separato, tempi per fase, resa economica quotata e termini di consegna;
- matrice di responsabilità per regolazione dell'antenna, test condotto, OTA, campo e certificazione.
Prima dell'invio, apri i dati di fabbricazione nel Gerber viewer e verifica struttura, MPN e quantità nel BOM viewer. Questi controlli preliminari non sostituiscono il pacchetto rilasciato: una richiesta di preventivo è confrontabile soltanto se ogni fornitore riceve la medesima revisione.
Qual è il perimetro corretto di HILPCB per una scheda GNSS?
HILPCB può valutare e quotare fabbricazione PCB, approvvigionamento, assemblaggio e test concordati in base ai file e ai requisiti del progetto. Materiale, stack-up, tolleranze, package, ispezioni, fixture, programmazione, campioni, volumi e dati di consegna devono essere confermati nell'offerta.
La progettazione del ricevitore, la scelta e la regolazione dell'antenna, la simulazione RF, la generazione dei segnali GNSS, la caratterizzazione OTA, gli algoritmi, il servizio di correzione, la sicurezza, la conformità radio e la certificazione del prodotto non sono impliciti in un ordine PCB/PCBA. Se necessari, assegna ogni attività al team o laboratorio qualificato e inserisci interfacce e risultati da consegnare nel contratto.
Quali documenti devono essere usati come baseline tecnica?
Usa fonti primarie collegate alla configurazione, non numeri copiati da guide generiche. Il pacchetto di progetto dovrebbe riferirsi a:
- scheda tecnica, manuale di integrazione, errata e progetto di riferimento dell'esatto ricevitore o modulo;
- documentazione dell'antenna, del cavo, dei connettori, dei filtri e dell'eventuale LNA;
- definizioni dei segnali e delle interfacce dei servizi GNSS effettivamente usati, come il Galileo Open Service Signal-in-Space Interface Control Document quando applicabile;
- documentazione del servizio di correzione, inclusi formato, copertura, connettività e ripiego;
- standard di progettazione, accettazione, ambiente, EMC, radio e sicurezza richiesti dal mercato del prodotto;
- stack-up e regole di processo approvati dal produttore PCB/PCBA;
- procedure interne versionate per messa in servizio, OTA, campo, DFT, gestione anomalie e modifica.
Registra titolo, revisione e data del documento nel manifesto. Una nota come “secondo il datasheet” non permette di ricostruire quale limite fosse valido quando il campione è stato accettato.
FAQ sui PCB GPS e GNSS
Un PCB GPS è diverso da un PCB GNSS?
GPS è una costellazione, mentre GNSS comprende più sistemi di navigazione satellitare. La scheda può essere chiamata commercialmente “GPS”, ma schema, antenna, filtri, firmware e test devono seguire i segnali e le costellazioni realmente supportati dal ricevitore selezionato.
Il PCB determina la precisione di posizionamento?
No. Il PCB può preservare o degradare alimentazione, RF, clock e interfacce, ma la precisione è un risultato del ricevitore, dell'antenna, dell'involucro, del firmware, delle correzioni e dell'ambiente. Per questo l'accettazione deve usare la configurazione completa.
Serve sempre un laminato RF a bassa perdita per un ricevitore GNSS?
No. La scelta dipende dal percorso, dalla geometria, dalle perdite ammesse, dall'antenna, dallo stack-up e dai vincoli del manuale di integrazione. Un materiale speciale senza un budget e una verifica può aumentare costo e rischio senza risolvere la causa reale.
È sempre meglio alimentare il ricevitore con un LDO?
No. LDO e convertitori hanno compromessi di rumore, efficienza, dissipazione e transitori. La decisione deve usare il profilo di carico, lo spettro misurato, le modalità operative e le raccomandazioni dell'esatto MPN, verificando il risultato sulla scheda.
Quando scegliere un'antenna attiva?
Quando cavo, perdita, posizione remota o architettura la rendono utile e il ricevitore la supporta. Occorre specificare alimentazione, supervisione, protezione, corrente, connettore, guasti aperto/corto e prova OTA; “attiva” non significa automaticamente migliore nel prodotto.
Che differenza c'è fra test condotto e test OTA?
Il test condotto valuta la catena elettrica con un ingresso RF controllato e può escludere antenna o involucro. Il test OTA include l'antenna e la meccanica del prodotto. Servono entrambi quando occorre separare un difetto del ricevitore/percorso da uno di integrazione antenna.
Una soluzione di posizione all'aperto è sufficiente per accettare una PCBA?
No. Dimostra solo che quella unità ha ottenuto una soluzione in una condizione variabile. Un collaudo utile registra configurazione, diagnostica, stati degli aggressori, dati grezzi e limiti correlati a campioni qualificati o a un vettore controllato.
Come si verifica l'interferenza di un convertitore DC/DC?
Confronta modalità, carico e frequenza del convertitore mentre registri diagnostica del ricevitore, rail e spettro disponibile. Poi modifica un solo percorso plausibile alla volta. La soluzione deve restare efficace nelle tolleranze, nei transitori e negli altri stati del prodotto.
RTK richiede un PCB speciale?
Non per definizione. Richiede un ricevitore compatibile, antenna adeguata, correzioni, connettività, configurazione e scenari di prova coerenti. Il PCB deve soddisfare i vincoli elettrici e RF del progetto, ma la prestazione RTK appartiene all'intero sistema.
Come si collauda l'impulso temporale in produzione?
Si verifica presenza, livello, configurazione e relazione con i messaggi usando una fixture e un riferimento definiti. La calibrazione assoluta del tempo può richiedere apparecchiature e procedure di sistema; non deve essere dedotta da una semplice continuità elettrica.
Quali cambi richiedono una nuova prova OTA?
Almeno quelli che possono modificare antenna, cavo, connettore, matching, percorso RF, piano di massa, involucro, batteria, display o sorgenti di rumore. L'analisi del cambiamento decide se basta una prova mirata o serve ripetere scenari più ampi.
Che cosa deve consegnare il fornitore PCBA oltre alle schede?
Secondo il contratto: registri seriali, tracciabilità dei lotti, rapporti SPI/AOI/X-ray, risultati elettrici e funzionali, versione programmata, dati grezzi, non conformità, rilavorazioni, campioni e configurazione dell'attrezzatura. Quantità e formato vanno definiti nell'RFQ.
HILPCB garantisce accuratezza GNSS, test in camera o certificazione?
No come conseguenza automatica di un ordine PCB/PCBA. HILPCB quota la produzione, l'assemblaggio e i test esplicitamente concordati. Accuratezza, regolazione dell'antenna, simulazione GNSS, OTA, algoritmi, conformità e certificazione restano responsabilità assegnate dal progetto e devono essere acquistate separatamente se richieste.
