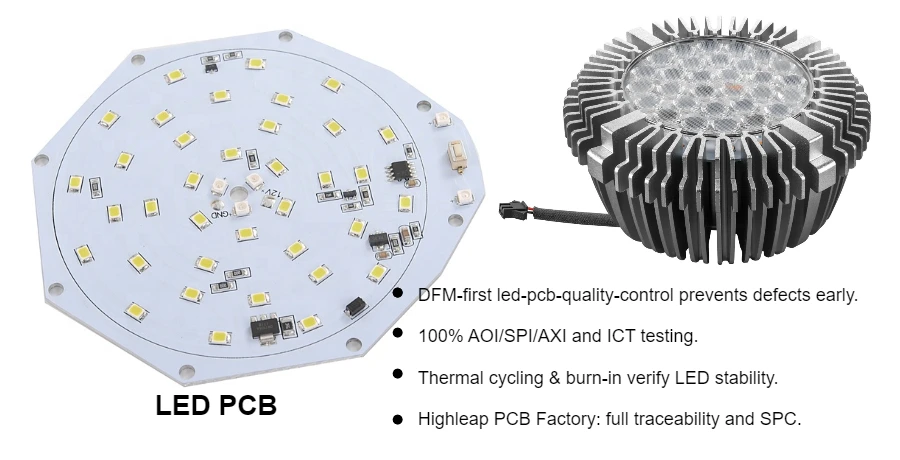

La produzione di PCB LED a zero difetti inizia con un sistema qualità a ciclo chiuso, non con la fortuna. Presso Highleap PCB Factory (produzione PCB + assemblaggio PCB), controlliamo ogni fase dalla verifica dei materiali in ingresso e calibrazione pick-and-place fino ad AOI/AXI, ICT e test ottico finale, utilizzando SPC e piena tracciabilità per prevenire i difetti prima della spedizione. Il nostro approccio disciplinato alla produzione di PCB LED garantisce prestazioni ripetibili e conformi alle specifiche, con costi competitivi e tempi di consegna rapidi, affinché i vostri prodotti illuminanti brillino di più, durino più a lungo e si possano scalare con fiducia.
Ispezione e Verifica Materiali in Ingresso
La qualità inizia con materie prime validate che soddisfano specifiche rigorose.
Certificazione Materiale Substrato: Ogni spedizione di substrati in alluminio, ceramica o FR-4 include certificati che verificano conducibilità termica, resistenza dielettrica e tolleranze dimensionali. Eseguiamo test in ingresso con misuratori di conducibilità termica per confermare le specifiche del produttore. I nostri PCB a nucleo metallico subiscono una verifica specializzata della conducibilità termica, mentre i PCB in ceramica ricevono un'ulteriore validazione della resistenza dielettrica. I normali PCB FR4 utilizzati nelle applicazioni LED richiedono ispezione della qualità superficiale per prevenire contaminazioni che influenzano l'adesione.
Qualificazione Componenti LED: La qualità LED incide direttamente sulle prestazioni finali:
- Verifica codici bin garantisce consistenza colore/luminosità
- Test tensione diretta conferma specifiche elettriche
- Misurazioni resistenza termica validano dissipazione
- Analisi dati affidabilità inclusi report LM-80
Test campionari di ogni lotto LED verificano le specifiche prima del rilascio alla produzione. Il tracciamento del livello di sensibilità all'umidità previene difetti di assemblaggio. Procedure anti-contraffazione identificano componenti non originali.
Controllo Chimici e Materiali di Processo: Pasta saldante, flussanti e prodotti chimici per pulizia richiedono gestione accurata:
- Test viscosità assicura stampa pasta saldante uniforme
- Verifica attività flussante previene bagnatura insufficiente
- Test contaminazione prodotti chimici per pulizia
- Tracciamento scadenza evita uso materiali scaduti
Monitoraggio Qualità in Processo
Ispezioni in tempo reale durante la produzione prevengono propagazione difetti.
Controlli Produzione PCB
Ogni fase produttiva include punti di controllo specifici:
- Post-Laminazione: Misurazione spessore dielettrico garantisce prestazioni termiche
- Post-foratura: Ispezione qualità fori previene difetti di placcatura
- Post-placcatura: Verifica spessore rame conferma capacità di corrente
- Post-incisione: Misurazione larghezza/distanza tracce garantisce conformità progetto
- Post-maschera saldante: Validazione copertura e spessore
Per applicazioni LED ad alta potenza che richiedono dissipazione termica superiore, le PCB termiche subiscono ulteriore validazione interfaccia termica. Carte di controllo statistico tracciano parametri critici. Sistemi AOI rilevano difetti immediatamente. Ispezione primo articolo convalida nuovi progetti prima della produzione in serie.
Monitoraggio processo assemblaggio
La qualità SMT dipende da esecuzione processi costante:
- Ispezione pasta saldante: Misurazione 3D volume e posizionamento
- AOI pre-rifusione: Presenza componenti, polarità e allineamento
- AOI post-rifusione: Qualità giunti saldati e rilevamento difetti
- Test in circuito: Verifica funzionalità elettrica
Il nostro assemblaggio SMT integra feedback in tempo reale per aggiustamenti immediati. Sistemi di tracciabilità collegano dati qualità a schede specifiche. Analisi statistiche identificano trend prima che diventino problemi. Per progetti LED complessi con componenti miniaturizzati, le PCB HDI richiedono protocolli ispettivi avanzati per integrità micro-vie e precisione posizionamento componenti a passo fine.
Protocolli test completi
Metodi multipli convalidano prestazioni e affidabilità PCB LED:
Suite test elettrici: Oltre continuità di base include:
- Test resistenza isolamento tra circuiti e substrato
- Test alta tensione per conformità sicurezza
- Verifica capacità portante corrente sotto carico
- Test impedenza per circuiti alta frequenza
- Cicli di potenza per stabilità termica/elettrica
Apparecchiature automatiche forniscono misurazioni consistenti e ripetibili. Registrazione dati crea archivi qualità permanenti. Criteri passaggio/fallimento basati su standard di settore e specifiche clienti. I nostri strumenti visualizzazione Gerber abilitano verifica pre-produzione precisa.
Validazione prestazioni termiche: L'efficacia dissipazione determina vita LED:
- Misurazione temperatura giunzione con termocamere
- Calcolo resistenza termica da giunzione ad ambiente
- Mappatura distribuzione calore su array LED
- Cicli termici accelerati per previsione affidabilità
- Test shock termico per applicazioni ambientali estreme
Correlazione tra simulazioni e misurazioni reali convalida i progetti. Test stabilità termica a lungo termine predicono prestazioni in campo. Verifica della Qualità Ottica: Le caratteristiche di emissione luminosa richiedono misurazioni specializzate:
- Flusso luminoso con sfere integratrici calibrate
- Temperatura di colore e coordinate cromatiche
- Indice di resa cromatica per LED bianchi
- Angolo del fascio e distribuzione d'intensità
- Uniformità tra array di LED
Le misurazioni con spettroradiometro garantiscono precisione. Le schede tecniche fotometriche documentano le prestazioni. Il tracciamento della consistenza tra lotti mantiene la qualità.
Test Ambientali e di Affidabilità
I test accelerati predicono le prestazioni sul campo a lungo termine.
Test di Stress Ambientale
La simulazione di condizioni estreme rivela potenziali guasti:
- Temperatura/Umidità: 85°C/85%RH per 1000+ ore
- Cicli Termici: ripetuti tra -40°C e +125°C
- Nebbia Salina: ASTM B117 per resistenza alla corrosione
- Vibrazione/Urto: standard JEDEC per durabilità meccanica
- Esposizione UV: valida la stabilità ottica a lungo termine
I test seguono standard internazionali per l'accettazione globale. L'analisi dei guasti guida il miglioramento continuo. I test di qualificazione convalidano nuovi materiali e processi.
Burn-In e Test di Vita
Il funzionamento prolungato accelera i guasti infantili:
- Funzionamento a temperatura elevata per 24-168 ore
- Cicli accensione/spegnimento sollecitano i componenti
- Corrente massima nominale verifica il design termico
- Monitoraggio del degrado dell'emissione luminosa
- Stabilità del circuito driver in funzionamento continuo
Piani di campionamento statistico bilanciano costi e livelli di confidenza. L'analisi Weibull predice i tassi di guasto sul campo. La correlazione dei dati di garanzia valida l'efficacia dei test.
Implementazione del Controllo Statistico di Processo
La gestione della qualità basata sui dati garantisce una produzione coerente.
Monitoraggio con Carte di Controllo: Parametri critici tracciati in tempo reale:
- Spessore della pasta saldante dopo la stampa
- Precisione del posizionamento dei componenti
- Profili di temperatura del reflow
- Metriche di qualità dei giunti saldati
- Misurazioni dei parametri di test
I limiti di controllo superiore/inferiore attivano indagini. Gli indici di capacità del processo (Cpk) dimostrano stabilità. Il miglioramento continuo riduce la variazione nel tempo.
Analisi e Prevenzione dei Difetti: Risoluzione sistematica dei problemi elimina le cause profonde:
- Analisi Pareto identifica i principali tipi di difetto
- Diagrammi a lisca di pesce esplorano la causalità
- Metodo 8D per reclami clienti
- FMEA identifica proattivamente i rischi
- Tracciamento delle azioni correttive assicura la chiusura
Team multifunzionali guidano le iniziative di miglioramento. Il feedback sulla qualità dei fornitori previene problemi ricorrenti. Condivisione delle migliori pratiche tra linee di produzione.
Fabbrica di PCB Highleap: Il Vostro Vantaggio Qualitativo nei PCB per LED
In qualità di Highleap PCB Factory – fabbrica elettronica specializzata in produzione PCB + assemblaggio – trasformiamo il controllo qualità nel vostro vantaggio competitivo. La nostra ingegneria DFM-first, SPC a ciclo chiuso e test AOI/SPI/AXI al 100% con ICT/test funzionali garantiscono coerenza fin dal primo pannello. Tracciabilità a lotto, materiali controllati e processi calibrati mantengono stabilità cromatica, output luminoso e affidabilità entro specifiche per applicazioni medicali, automotive e illuminazione industriale.
Non produciamo semplici schede – industrializziamo il vostro prodotto. Dalla selezione degli stack-up (MCPCB/Ceramico/HDI) e percorsi termici alla verniciatura conformale e burn-in, il nostro collaudato servizio assemblaggio chiavi in mano accorcia i tempi di lancio, riduce rilavorazioni e scala senza soluzione di continuità dal prototipo alla produzione. Collabora con noi per spedire PCB LED più luminosi, resistenti e conformi – più velocemente.
Domande frequenti
D1: Quali standard qualità applicate per PCB LED?
A: IPC-A-600 Classe 2/3 per fabbricazione PCB, IPC-A-610 per assemblaggio e certificazione ISO 9001:2015.
D2: Come garantite la coerenza cromatica LED?
A: Binning LED, ispezione in entrata e test ottici mantengono la temperatura colore entro le ellissi MacAdam specificate.
D3: Quali documenti accompagnano gli ordini?
A: Certificato di conformità, report di test e documentazione qualità richiesta. Dati aggiuntivi su richiesta.
D4: Supportate requisiti qualità automotive?
A: Sì, certificati IATF 16949 con procedure APQP/PPAP per produzione PCB LED automotive.
D5: Come gestite problemi qualità?
A: Contenimento immediato, analisi causa radice, azioni correttive e misure preventive evitano recidive.
