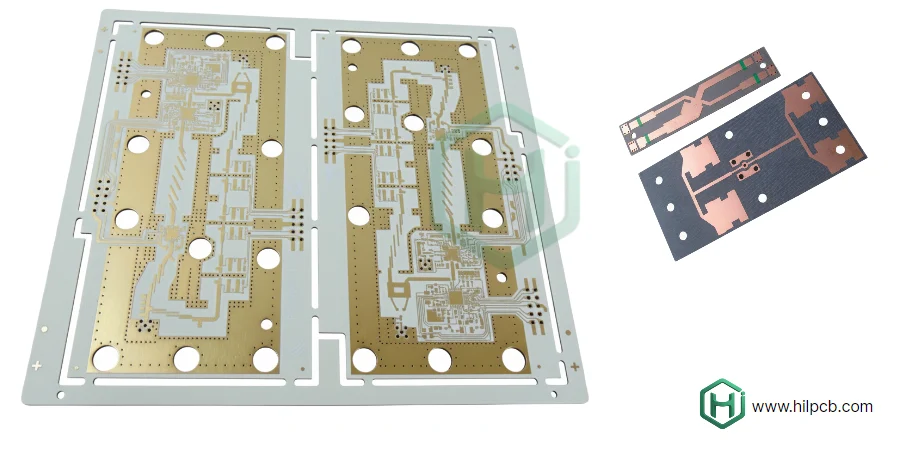

Low-loss RDL fan-out substrate: sfide di packaging e high-speed interconnect per AI chip interconnect e substrate PCB

Come PI engineer focalizzato su high-density power integrity, vivo ogni giorno le sfide estreme dei chip AI: centinaia o migliaia di ampere di transient current, load step in nanosecondi e alimentazione stabile e “pulita” per decine di migliaia di I/O in uno spazio sempre più ridotto. In questo scenario, le tecnologie di advanced packaging sono decisive e low-loss RDL fan-out substrate è al centro della rivoluzione. Non è solo un ponte tra die e mondo esterno: è la base che permette di liberare davvero la compute performance in modo efficiente e affidabile. Senza un substrate low-loss progettato con cura, anche un chip potente resta “forte solo sulla carta”.

La crescita di AI e high-performance computing (HPC) spinge i limiti del packaging. Con architetture Chiplet sempre più comuni, integrare più die (CPU, GPU, HBM) in un singolo package richiede interconnect density, data rate ed efficienza di power delivery senza precedenti. Wire bonding e flip-chip tradizionali non bastano più. Grazie a ottime prestazioni elettriche, capacità di thermal management e routing ad alta densità, low-loss RDL fan-out substrate è diventato un componente essenziale nelle soluzioni di packaging 2.5D/3D.

What Defines a Low-Loss RDL Fan-Out Substrate in AI Applications?

RDL (Redistribution Layer) è un insieme di metal routing e layer dielettrici realizzati su wafer o panel con processi semiconduttore, che redistribuiscono i piccoli pad ad alta densità del chip verso BGA con pitch più ampio. Fan-Out significa che l’area RDL può estendersi oltre la dimensione del die, supportando più I/O e l’integrazione di più Chiplet.

“Low-loss” è il requisito elettrico più critico. In AI, i data rate sono in classe Tbps (es. interfacce HBM3e) e le frequenze arrivano a decine di GHz. Qui l’insertion loss diventa estremamente sensibile. Un low-loss RDL fan-out substrate si distingue per:

1. Dielectric loss estremamente basso: materiali polimerici avanzati con Dk e Df molto bassi (ABF o resine modificate) riducono al minimo l’energia assorbita e convertita in calore.
2. Conductor loss ottimizzato: con lo skin effect, la corrente scorre vicino alla superficie; copper più liscio e geometrie ben controllate riducono loss da resistenza e roughness.
3. Signal integrity eccellente: impedance continua, crosstalk minimo e reflection controllate mantengono eye opening ampio e BER entro target.

Per un AI accelerator, un low-loss RDL fan-out substrate ad alte prestazioni è la “lifeline” tra HBM e core di calcolo: anche piccoli difetti possono generare bottleneck di sistema.

Why is RDL Fan-Out Substrate Stackup Critical for Signal Integrity?

Nel lavoro quotidiano di PI, lo stackup design del substrate è una decisione critica già a inizio progetto. Un cattivo RDL fan-out substrate stackup può compromettere SI e PI alla radice e diventa quasi impossibile “rimediare” dopo. I motivi principali:

• Controlled impedance: l’impedenza dipende da line width, distanza dal reference plane (PWR/GND) e Dk del dielettrico. Uno stack stabile è la base per un accurato RDL fan-out substrate impedance control. Variazioni di thickness o Dk causano mismatch e reflection.
• Return path chiaro: i segnali high-speed richiedono un ritorno a bassa induttanza. Serve un reference plane continuo (spesso GND) sotto o vicino a ogni trace. Discontinuità costringono la corrente di ritorno a “girare”, aumentando loop area, EMI e induttanza.
• Crosstalk minimo: con un buon RDL fan-out substrate stackup si usano layer GND come shielding e si controlla spacing per tenere il crosstalk sotto controllo.
• PDN a bassa impedenza: accoppiando strettamente PWR e GND si crea plane capacitance e un percorso a bassissima impedenza per la decoupling ad alta frequenza, riducendo supply noise.

In sintesi, RDL fan-out substrate stackup è la “costituzione” del package: definisce il framework per tutte le prestazioni elettriche.

How Does Material Selection Impact Loss and Performance?

I materiali sono la “genetica” del substrate. Per low-loss RDL fan-out substrate, dielettrico e copper sono determinanti.

Scelta del dielettrico: Rispetto a FR-4, ABF e materiali simili offrono vantaggi di ordine di grandezza in Dk/Df.

• Low Dk: propagazione più veloce e meno delay. A parità di impedenza, consente trace più larghe o dielettrici più spessi, riducendo conductor loss e sensibilità alle tolleranze.
• Low Df: determina quanta energia diventa calore. Per canali high-frequency lunghi (Chiplet XSR/USR SerDes), low Df è fondamentale per amplitude ed eye. Lo stesso vale nei design High Speed PCB.

Scelta del copper: Con skin effect, la roughness del copper pesa molto sul loss.

• STD copper: più ruvido → più loss.
• VLP/HVLP: molto liscio → standard per low-loss RDL fan-out substrate.

Inoltre, proprietà termiche e CTE influenzano dissipazione e reliability. Materiali con CTE più vicino al silicio riducono stress, warpage e rischio di delamination.

What are the Key Challenges in RDL Fan-Out Substrate Design?

RDL fan-out substrate design è un system engineering complesso che unisce elettrico, termico, meccanico e manufacturing.

1. Routing ultra-denso: AI chip con decine/centinaia di migliaia di I/O; RDL con 2µm/2µm o 1µm/1µm. Serve precisione estrema e planning accurato per evitare congestione e rispettare vincoli di equal-length e diff pair.
2. PI design: costruire un PDN low-impedance dal BGA ai pad; ottimizzare decap placement, piani PWR/GND e ridurre al minimo la package inductance (soprattutto nell’ultimo tratto).
3. Thermal management e stress meccanico: TDP anche >1000W. Serve un percorso termico efficiente attraverso RDL, microvias e TIM. Il CTE mismatch tra silicio, molding e substrate genera stress e warpage, influenzando BGA yield e long-term reliability. Sfide simili a HDI PCB, ma su scala più severa.
4. DFM: il design “perfetto” non è sempre producibile con buon yield/costo. Collaborare presto con il produttore su capacità reali (microvia min, allineamento, uniformità plating, ecc.).

Achieving Precise RDL Fan-Out Substrate Impedance Control at Scale?

Con PCIe 6.0 e HBM3e, la tolleranza di impedance è spesso ±7% o ±5%. Raggiungere RDL fan-out substrate impedance control così stretto su larga scala è una sfida di manufacturing che richiede controllo su più variabili:

• Etching preciso: uniformità della trace width su milioni di trace.
• Thickness uniforme del dielettrico: controllo stretto in sequential build-up (SBU).
• Dk stabile: minima variazione batch-to-batch.
• Ispezione avanzata: TDR su test coupon per monitorare la consistenza.

HILPCB combina vacuum etching/layer lamination e SPC per mantenere ogni low-loss RDL fan-out substrate in specifica. Il team engineering supporta anche con simulation e impedance tools per accorciare il ciclo di sviluppo.

Can RDL Fan-Out Substrate Cost Optimization Coexist with High Performance?

Sì, ma con trade-off consapevoli. Low-loss RDL fan-out substrate è costoso: materiali avanzati, processi complessi (spesso 20+ step), investimenti elevati e requisiti di yield estremi. La RDL fan-out substrate cost optimization è possibile trovando il punto di equilibrio:

1. Ottimizzare lo stack: ridurre il numero di layer RDL mantenendo SI/PI target (es. 12 → 10 con routing più efficiente o geometrie più fini).
2. Scelta materiali per classi di segnali: non tutto richiede ultra-low-loss; usare hybrid-material stackup con materiali premium solo dove serve.
3. Panelization efficiency: massimizzare l’uso del panel e la resa per unità con vincoli considerati già in design.
4. Aumentare yield: la leva principale sul costo; robusto DFM + controllo di processo + test migliorano yield e sono il cuore della RDL fan-out substrate cost optimization.

Con un partner esperto, queste opportunità emergono presto e si evita over-design.

How Does Manufacturing Affect Reliability and Turnaround?

Un low-loss RDL fan-out substrate perfetto sulla carta non vale nulla se non è producibile con reliability. Ogni dettaglio di manufacturing impatta performance e long-term reliability:

• Formazione e fill dei microvia: precisione laser drill, pulizia hole wall e qualità di plating/fill determinano la reliability delle interconnessioni Z. Voids o delamination possono fallire in thermal cycling.
• Allineamento in lamination: con 10+ layer, l’accuratezza di registrazione deve essere su scala micrometrica.
• Warpage control: controllo stretto di temperatura/pressione/tempo, stack simmetrici e low-stress materials.
• Test & inspection: oltre ai test standard (AOI, flying probe), per IC substrate servono spesso test di reliability più severi (thermal shock, HAST, board-level drop).

Per molti progetti AI, il time-to-market è cruciale. La capacità di RDL fan-out substrate quick turn è quindi un KPI chiave. Serve una fab con linee efficienti e engineering forte per completare rapidamente DFM review, tooling e process setup. HILPCB, con MES digitale e team quick-turn, punta a fornire RDL fan-out substrate quick turn leader di settore.

Partnering for Success in Your Next AI Substrate Project

Progettare e produrre un low-loss RDL fan-out substrate ad alte prestazioni è difficile e richiede collaborazione stretta tra design team e manufacturing partner. Un partner competente su design e processo riduce rischio e accelera lo sviluppo.

Highleap PCB Factory (HILPCB) è più di un produttore: è un solution provider. Con oltre 10 anni nel settore IC Substrate PCB, comprendiamo i requisiti severi di AI e HPC. I nostri punti di forza:

• Supporto end-to-end: coinvolgimento precoce su RDL fan-out substrate stackup, materiali e impedance planning.
• Manufacturing avanzato: capacità di produzione stabile con fine trace/space e strict impedance control.
• Quality system rigoroso: ISO9001 e IATF16949 con test e inspection completi.
• Servizio flessibile: quick-turn prototype e volume production con delivery affidabile.

In sintesi, low-loss RDL fan-out substrate è un abilitatore chiave per la next-gen AI compute. Le sfide attraversano materials science, electrical engineering, termica e precision manufacturing. Se cerchi una soluzione substrate affidabile per il prossimo progetto AI, contatta HILPCB: trasformiamo l’innovazione in hardware reale.

Conclusione

Questo articolo analizza in profondità low-loss RDL fan-out substrate, con focus su high-speed SI, thermal management e power/interconnect. Seguendo checklist e process window e coinvolgendo presto il team DFM/DFA di HILPCB, puoi gestire il rischio e accelerare prototipi e produzione mantenendo qualità e compliance.

Domande frequenti

Perché un low-loss RDL fan-out substrate è così importante nei package AI?

Gli acceleratori AI e le architetture chiplet devono trasferire enormi quantità di dati attraverso interconnessioni molto dense, spesso a frequenze di molti GHz o decine di GHz. Un substrato RDL fan-out a bassa perdita aiuta a mantenere integrità del segnale, alta densità di I/O e distribuzione di potenza efficiente nello stesso package.

Quali materiali si usano più spesso per ridurre le perdite?

Sono comuni sistemi dielettrici avanzati come ABF, poliimmide o materiali mPPE, insieme a superfici di rame più lisce. Questa scelta influisce non solo sulle perdite elettriche, ma anche su gestione termica, warpage e producibilità complessiva.

Perché lo stackup è così critico in un fan-out substrate?

Lo stackup definisce stabilità di impedenza, percorsi di ritorno, diafonia e accoppiamento power/ground all’interno del package. Se questa base viene impostata male all’inizio, recuperare in seguito SI o prestazioni PDN diventa estremamente difficile.

Quali aspetti produttivi limitano più spesso l’affidabilità?

I rischi principali riguardano formazione e riempimento dei microvia, registrazione tra strati, controllo del warpage e uniformità di impedenza su molte layer fini. Una debolezza in uno solo di questi punti può trasformarsi in guasto elettrico sotto stress termico.
