I tipi di porte USB non si distinguono soltanto dalla forma del connettore. Per descrivere correttamente una porta bisogna specificare almeno cinque elementi: connettore, capacità dati, supporto video, capacità di alimentazione e ruolo del sistema. La sigla USB-C indica il connettore; non garantisce da sola USB4, Thunderbolt, uscita video o ricarica a 240 W.
Questa distinzione serve al consumatore che deve scegliere un cavo, ma soprattutto al progettista e al responsabile acquisti che devono trasformare “una porta USB-C” in requisiti verificabili. Una specifica incompleta porta facilmente a prodotti che caricano ma non trasferiscono dati, funzionano a velocità ridotta, non pilotano il monitor previsto o falliscono con alcuni cavi.
In breve
- USB-A, USB-B, Mini-USB, Micro-USB e USB-C descrivono principalmente la forma e l'accoppiamento meccanico.
- USB 2.0, USB 5Gbps, USB 10Gbps, USB 20Gbps e USB4 descrivono capacità dati diverse; la velocità reale dipende dall'intero collegamento.
- USB-C è reversibile, ma ogni orientamento deve essere gestito correttamente da connettore, logica CC, multiplexer e layout.
- DisplayPort Alt Mode, tunneling video USB4 e Thunderbolt sono capacità opzionali che devono essere dichiarate e testate.
- USB Power Delivery negozia tensione, corrente e ruolo di alimentazione; 240 W richiedono una catena EPR compatibile, non un cavo USB-C qualsiasi.
- Un port matrix di prodotto deve indicare cosa fa ogni porta con cavi, alimentatori, monitor, dock e periferiche rappresentativi.
- Per una PCBA, la conformità non si dimostra con AOI o un test di continuità: servono test di protocollo, integrità del segnale, potenza, termica, interoperabilità ed EMC coerenti con il perimetro concordato.
- Il preventivo è confrontabile solo se include controller, connettore, cavi di riferimento, firmware PD, fixture, limiti e deliverable di validazione.
Contenuti
- Come descrivere correttamente una porta USB
- USB-A, USB-B, Mini, Micro e USB-C
- Velocità USB e nomi da usare
- Differenza tra USB-C, USB4 e Thunderbolt
- USB Power Delivery e potenza
- Video, Alt Mode e docking station
- Come scegliere l'architettura della porta
- Checklist di progettazione PCB USB-C
- Cavi, adattatori e approvvigionamento
- Guasti comuni e diagnosi
- Piano di test e conformità
- EVT, DVT, PVT e rilascio
- Costi e lead time
- Checklist RFQ
- Valutare il perimetro HILPCB
- FAQ
Come descrivere correttamente una porta USB?
La descrizione minima utile è una matrice di capacità, non la sola dicitura “USB-C”. Ogni porta del prodotto dovrebbe avere una riga che risponda alle cinque domande seguenti.
| Livello | Domanda da chiudere | Esempio di requisito verificabile |
|---|---|---|
| Connettore | Quale interfaccia fisica e quale genere? | Presa USB Type-C con footprint, shell e vincoli meccanici definiti |
| Dati | Quale protocollo e quale velocità dichiarata? | USB 2.0, USB 10Gbps oppure USB4 40Gbps |
| Video | È supportato Alt Mode o tunneling display? | DisplayPort Alt Mode con configurazioni display definite |
| Potenza | La porta è Source, Sink o dual-role? Quali profili? | USB PD Sink fino al profilo approvato dal sistema |
| Sistema | Con quali cavi e dispositivi deve interoperare? | Elenco di cavi, caricabatterie, dock e monitor di riferimento |
Questo modello evita ambiguità tra marketing, progettazione e acquisti. Il team hardware sa quali controller e linee servono; il firmware sa quali ruoli e politiche implementare; il laboratorio sa quali casi provare; il responsabile acquisti può confrontare componenti e cavi con la stessa specifica.

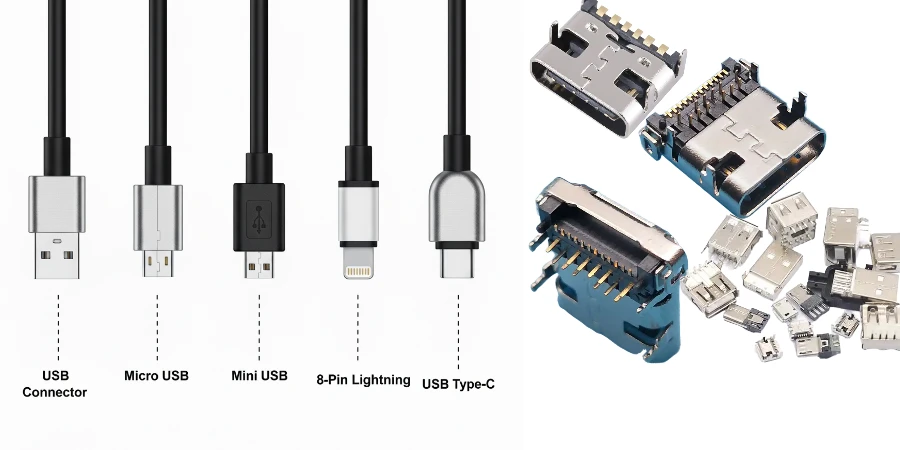

Quali sono i principali tipi di connettore USB?
I connettori definiscono l'accoppiamento fisico. La stessa famiglia di connettori può essere associata a generazioni dati differenti, quindi forma e prestazioni non vanno usate come sinonimi.
| Connettore | Dove si incontra | Caratteristica utile | Limite o rischio progettuale |
|---|---|---|---|
| USB-A | PC, hub, strumenti e apparecchiature legacy | Ecosistema molto diffuso | Non reversibile; capacità dati e corrente non sono riconoscibili dalla sola forma |
| USB-B | Stampanti, audio, strumenti e apparecchiature industriali | Accoppiamento device-side riconoscibile | Ingombro maggiore e minore adozione nei prodotti compatti |
| Mini-USB | Fotocamere e dispositivi datati | Presente in installato legacy | Disponibilità, ricambi e robustezza vanno valutati sul connettore scelto |
| Micro-USB | Accessori, sistemi embedded e prodotti a basso costo | Ingombro contenuto e ampia base installata | Non reversibile e meno adatto a nuove piattaforme multifunzione |
| USB Type-C | Notebook, smartphone, monitor, dock e sistemi embedded moderni | Reversibile; può integrare dati, video e potenza | La capacità effettiva dipende dall'elettronica e dal cavo, non dalla forma |
Per un nuovo progetto la scelta non deve basarsi soltanto sulla popolarità. Occorre considerare spazio sul pannello, forza applicata dall'utente, ritenzione della shell, accessibilità di assemblaggio, ciclo di manutenzione, ambiente, disponibilità del componente e compatibilità con il parco cavi del cliente.
Tipo di connettore e versione USB sono la stessa cosa?
No. Una porta USB-A può implementare USB 2.0 oppure una generazione SuperSpeed. Una porta USB-C può limitarsi a USB 2.0 e alimentazione di base, oppure supportare USB ad alta velocità, USB4, video e PD. Il datasheet del prodotto deve dichiarare le capacità, non affidarsi al riconoscimento visivo.
Quali velocità USB devono essere dichiarate?
La velocità indicata è la capacità nominale del link, non il throughput garantito dell'applicazione. Protocol overhead, controller, storage, sistema operativo, hub, cavo, lunghezza e qualità del canale possono ridurre il risultato misurato.
| Dicitura di capacità | Velocità nominale | Connettori possibili | Implicazione di progetto |
|---|---|---|---|
| USB 2.0 | 480 Mb/s | USB-A/B, Mini, Micro, Type-C | Coppia D+/D−, enumerazione e alimentazione coerenti con il ruolo |
| USB 5Gbps | 5 Gb/s | USB-A/B e Type-C, secondo implementazione | Canale SuperSpeed e protezione compatibile con la banda |
| USB 10Gbps | 10 Gb/s | USB-A o Type-C, secondo implementazione | Maggiore sensibilità a perdita, discontinuità e via stub |
| USB 20Gbps | 20 Gb/s | Tipicamente Type-C | Uso delle lane e del cavo da definire sull'intera connessione |
| USB4 40Gbps | 40 Gb/s aggregati | USB Type-C | Router USB4, tunneling e bilancio di canale coerenti |
| USB4 80Gbps | Fino a 80 Gb/s aggregati | USB Type-C con cavo e dispositivi idonei | PHY e canale di nuova generazione, validazione più impegnativa |
I nomi storici USB 3.0, USB 3.1 e USB 3.2 possono generare confusione perché sono stati riutilizzati nelle revisioni della specifica. Nei documenti destinati a cliente e produzione è più chiaro indicare la velocità supportata e, separatamente, la specifica tecnica applicabile.

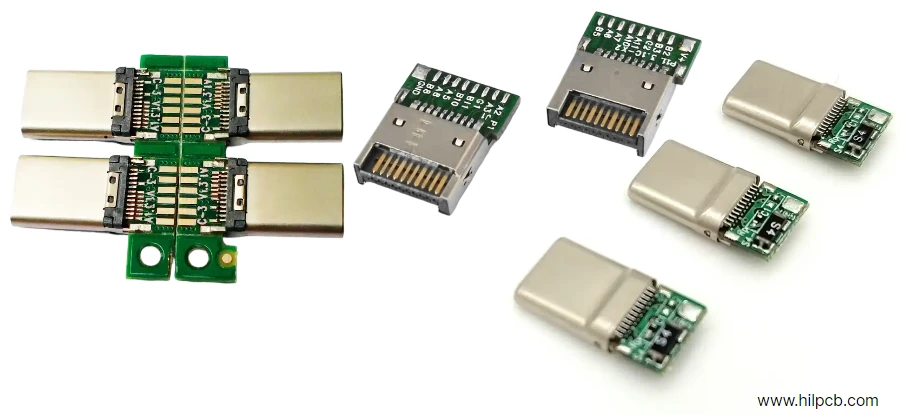

Qual è la differenza tra USB-C, USB4 e Thunderbolt?
USB-C è il sistema di connettore e cavo. USB4 è un'architettura dati che usa USB Type-C e può condividere dinamicamente il link tra traffico dati e display. Thunderbolt è una piattaforma con requisiti e programma di certificazione propri che utilizza lo stesso connettore fisico.
| Termine | Che cosa definisce | Che cosa non garantisce da solo |
|---|---|---|
| USB Type-C | Connettore, orientamento, CC, cavi e opzioni di ruolo | Una specifica velocità, video, PD o Thunderbolt |
| USB4 | Architettura dati e tunneling su Type-C | 80 Gb/s su ogni prodotto o compatibilità completa con ogni dock |
| Thunderbolt 4 | Requisiti di piattaforma basati su collegamento fino a 40 Gb/s | Prestazioni applicative identiche per ogni periferica |
| Thunderbolt 5 | Collegamento bidirezionale fino a 80 Gb/s e modalità display-oriented fino a 120 Gb/s | 120 Gb/s bidirezionali disponibili per qualsiasi traffico dati |
La connessione opera alla migliore capacità comune di host, device e cavo. Un notebook USB4 collegato a una periferica USB 2.0 funzionerà come USB 2.0; sostituire il cavo non può aggiungere un controller o una funzione video assente nel prodotto.
Come funziona USB Power Delivery e quando sono possibili 240 W?
USB Power Delivery usa il Configuration Channel per negoziare capacità e richiesta tra sorgente e carico. La tensione non deve essere aumentata in base a una supposizione: Source, Sink e gestore delle politiche devono raggiungere un contratto valido, mentre cavo e percorso di potenza devono essere idonei alla corrente e alla tensione previste.
| Fascia | Livello massimo definito | Condizioni essenziali |
|---|---|---|
| Alimentazione Type-C senza contratto PD | 5 V con corrente annunciata tramite CC | Ruoli, resistori o controller CC e protezioni corretti |
| USB PD SPR | Fino a 20 V, 5 A e 100 W | Source, sink e cavo compatibili; gestione termica e di guasto |
| USB PD EPR | 28 V/5 A, 36 V/5 A o 48 V/5 A | Supporto EPR end-to-end, cavo 5 A idoneo e policy/isolamento adeguati |
| Massimo USB PD 3.1 EPR | 240 W | 48 V, 5 A e tutti gli elementi della catena qualificati per il perimetro previsto |
Quali ruoli devono essere definiti?
- Source: fornisce alimentazione e pubblica le proprie capacità.
- Sink: richiede un profilo compatibile con il proprio percorso di potenza.
- Dual-role power: può operare come source o sink secondo policy definite.
- DFP/UFP o dual-role data: descrive il ruolo dati; non coincide necessariamente con il ruolo di potenza.
- VCONN source: alimenta l'elettronica del cavo quando richiesta.
Per prodotti a batteria o porte dual-role bisogna specificare comportamento in attach, detach, swap, batteria scarica, alimentatore insufficiente, fault e aggiornamento firmware. La sicurezza del pacco batteria e del prodotto finale non può essere delegata al solo controller PD.
Che cosa deve supportare il cavo?
Un cavo può essere limitato per corrente, velocità, lunghezza o funzioni. L'e-marker comunica determinate capacità del cavo, ma la sua presenza non significa automaticamente USB4 80Gbps, EPR 240 W e video completo nello stesso prodotto. Il responsabile acquisti deve ordinare una specifica misurabile, non soltanto “cavo USB-C”.
Quando una porta USB-C può trasmettere video?
Una porta USB-C trasmette video soltanto se l'host, il controller, il firmware, il lane mapping, il cavo/adattatore e il display supportano una modalità comune. DisplayPort Alt Mode usa le lane Type-C secondo una configurazione negoziata; USB4 può trasportare protocolli display tramite tunneling quando la piattaforma lo implementa.
La risoluzione finale dipende da più variabili:
- versione e capacità DisplayPort della sorgente e del display;
- numero di lane assegnate al video;
- banda mantenuta per dati USB simultanei;
- uso o meno della compressione display;
- refresh rate, profondità colore e chroma format;
- capacità di dock, adattatore e cavo;
- firmware, driver e topologia multi-display.
Per questo “supporta 8K” non è un requisito sufficiente. Il documento di sistema deve elencare le combinazioni di monitor, refresh, colore, dati e potenza da verificare contemporaneamente.
Come scegliere l'architettura USB per un nuovo prodotto?
La soluzione più costosa non è automaticamente la migliore. L'architettura deve coprire i casi d'uso richiesti con un margine verificabile, evitando controller, retimer e layer non necessari.
| Caso d'uso | Architettura iniziale da valutare | Domande critiche |
|---|---|---|
| Tastiera, sensore o strumento semplice | USB 2.0 device su Type-C | Solo dati e 5 V? Quale corrente? Device-only o aggiornamento firmware? |
| Storage o acquisizione ad alta velocità | USB 5/10/20Gbps | Throughput applicativo, lunghezza canale, bridge/controller e dissipazione |
| Notebook o tablet con monitor | Type-C con DisplayPort Alt Mode e PD | Lane video/dati, potenza in ingresso/uscita, orientamento e dock supportati |
| Dock professionale | USB4 o Thunderbolt secondo mercato | Tunneling, più display, PCIe, retimer, certificazione e matrice periferiche |
| Dispositivo alimentato via USB-C | Sink Type-C o USB PD | Potenza reale, batteria, inrush, protezioni e comportamento con source ridotta |
| Power bank o sistema dual-role | DRP/DRD con USB PD | Role swap, policy, reverse current, stato batteria e gestione fault |
Prima dello schematico conviene approvare una matrice delle capacità delle porte per ogni SKU. Se una variante economica elimina video o riduce la velocità, la differenza deve essere visibile in BOM, firmware, marcatura, manuale e test di produzione.
Quali controlli servono nella progettazione PCB USB-C?
Una porta affidabile nasce dal co-design di meccanica, segnale, alimentazione, protezione e firmware. Il layout non può correggere una role policy incompleta, così come un controller avanzato non può compensare un connettore o un canale fuori specifica.
Connettore e meccanica
- verificare footprint, pin mapping, shell, linguette di ritenzione e keep-out sul disegno del componente scelto;
- controllare lo spessore PCB, la posizione rispetto al pannello e le tolleranze dell'involucro;
- definire il carico trasferito durante inserzione, estrazione e trazione laterale del cavo;
- evitare che saldature dei signal pin assorbano da sole lo stress meccanico;
- prevedere accesso per AOI, X-ray mirato o controllo della coplanarità quando il package lo richiede.
CC, orientamento e ruoli
- implementare CC1/CC2 secondo il ruolo reale della porta;
- verificare attach/detach in entrambi gli orientamenti;
- gestire VCONN e cavi elettronici se richiesti;
- controllare mux, switch e lane mapping per dati ad alta velocità e SBU;
- definire stati sicuri durante boot, reset, aggiornamento e brownout.
Integrità del segnale
- usare lo stack-up reale per definire geometria e target differenziale richiesto dal PHY;
- mantenere continuità del reference plane ed evitare stubs e discontinuità non analizzate;
- minimizzare transizioni, via e tratte non necessarie tra controller, mux, protezione e connettore;
- verificare perdita di inserzione, perdita di ritorno, diafonia e disallineamento sul bilancio di canale applicabile;
- scegliere redriver o retimer solo quando analisi e topologia ne dimostrano la necessità;
- includere package, connettore, via, cavo e fixture nel modello o nella correlazione di laboratorio.
Per USB ad alta velocità, PCB high-speed e PCB multistrato possono aiutare a controllare reference plane e routing. L'HDI è una scelta motivata da densità, breakout o vincoli meccanici, non un requisito universale per USB-C.
ESD, EMI e protezione
- posizionare la protezione ESD vicino al punto d'ingresso con ritorno a bassa induttanza;
- selezionare capacità parassita e comportamento del dispositivo in funzione della banda;
- separare il percorso della scarica dai reference sensibili e dal controller;
- controllare common-mode conversion causata da asimmetrie, split o via;
- definire protezioni VBUS per sovratensione, sovracorrente, reverse current, inrush e fault previsti;
- verificare emissioni e immunità nella configurazione reale con cavo, alimentatore e periferica.
Potenza e termica
La corrente nominale del cavo non garantisce che connettore, rame, switch, shunt, protezione e enclosure restino entro temperatura. Occorre simulare o misurare perdita e temperature nei casi peggiori concordati, compresi contatti usurati, temperatura ambiente, carica simultanea e funzionamento del processore.
Come specificare cavi, adattatori e componenti negli acquisti?
La descrizione commerciale deve diventare un insieme di attributi verificabili. Un cavo con connettori Type-C alle estremità può essere USB 2.0, supportare una determinata corrente, includere o meno e-marker e avere limiti diversi per USB4 o video.
Campi minimi per un cavo o adattatore
- connettori e genere alle due estremità;
- velocità dati dichiarata e certificazione richiesta;
- corrente, tensione e supporto SPR/EPR;
- presenza e dati e-marker quando applicabile;
- lunghezza, costruzione attiva o passiva e direzionalità;
- funzioni video o conversione di protocollo;
- temperatura, flessione, schermatura e requisiti meccanici;
- marcatura, tracciabilità, confezione e report di lotto;
- lista di host/device di riferimento e criterio di interoperabilità.
Controlli BOM per la PCBA
Controller Type-C/PD, mux, retimer, connettore ed ESD non devono essere sostituiti in base al solo package. Una variante può cambiare firmware, channel loss, pin state durante reset, potenza, protezione, certificazione o fixture. L'AVL dovrebbe registrare revisione silicon, firmware minimo, errata note, stato lifecycle e procedura di approvazione delle alternative.
Perché una porta USB-C non funziona come previsto?
La diagnosi deve partire dal sintomo e osservare negoziazione, segnale, potenza e meccanica. Cambiare casualmente cavo o firmware può nascondere il difetto senza identificarne la causa.
| Sintomo | Cause possibili | Evidenza utile |
|---|---|---|
| Carica ma non trasferisce dati | cavo power-only/USB 2.0, lane assenti, controller o firmware | descriptor/enumeration log, cable capability, protocol trace |
| Dati presenti ma niente video | Alt Mode non supportato, lane/mux errati, dock o monitor incompatibile | CC/PD trace, mode negotiation, lane mapping e display log |
| Funziona solo in un orientamento | CC, mux, coppie o saldature non simmetriche | test A/B orientation, continuity, X-ray/AOI e waveform |
| Velocità inferiore alla dichiarata | fallback di protocollo, cavo, loss, retimer, firmware o endpoint lento | negotiated rate, error counter, eye/channel test e throughput isolato |
| Disconnessioni sotto carico | droop VBUS, termica, contatto, EMI o reset del controller | VBUS/current capture, temperatura, event log e test EMC |
| Alimentazione limitata | profili PD, cavo 3 A, policy, source insufficiente o protezione | source capabilities, request/contract, e-marker e rail measurement |
| Surriscaldamento del connettore | resistenza di contatto, corrente, saldatura, rame o contaminazione | thermal map, voltage drop, inspection e cycle history |
| Un dock funziona e un altro no | differenze di tunneling, display, firmware, cavo o topologia | interoperability matrix e protocol analyzer |
Il test di produzione deve rilevare i difetti ripetibili della PCBA; il laboratorio di validazione deve esplorare margini, interoperabilità e condizioni di sistema. I due livelli hanno fixture, tempi e responsabilità differenti.
Quali test servono per verificare una porta USB-C?
Il piano deve riflettere le funzioni dichiarate. Non tutte le PCBA richiedono USB4 o Thunderbolt, ma ogni prodotto deve dimostrare ciò che promette con strumenti, fixture e limiti appropriati.
| Livello | Obiettivo | Esempi di evidenza |
|---|---|---|
| Bare PCB | verificare rete, impedenza e fabbricazione assegnata | e-test, coupon, stack-up e report dimensionale |
| Assembly | individuare difetti di montaggio | SPI, AOI, X-ray mirato, continuity e rework record |
| Bring-up | verificare CC, orientamento, enumerazione e rail | log attach/detach, descriptor, VBUS/VCONN e firmware revision |
| Protocollo PD | verificare source/sink policy e fault | trace dei messaggi, profili, swap, detach e recovery |
| Integrità del segnale | misurare margine del link dichiarato | compliance pattern, eye/jitter o channel measurement applicabile |
| Potenza/termica | verificare profili e temperature | load sweep, drop, inrush, fault injection e thermal record |
| Interoperabilità | provare la matrice reale | risultati per cavi, source, dock, monitor e periferiche approvati |
| EMC/safety di prodotto | verificare requisiti del mercato e dell'uso previsto | report del prodotto finito secondo piano applicabile |
La certificazione USB-IF o Thunderbolt, quando richiesta commercialmente, segue programmi e test specifici. Il produttore della PCBA può preparare campioni, attrezzature e dati, ma il proprietario del prodotto deve definire dichiarazioni, programma di certificazione, laboratorio e responsabilità di chiusura.
Come gestire EVT, DVT e PVT per una porta USB?
Ogni fase deve ridurre un rischio diverso prima di aumentare volume e costo.
| Gate | Domanda da chiudere | Evidenze minime |
|---|---|---|
| EVT | architettura, ruoli e funzioni base sono corretti? | entrambi gli orientamenti, enumerazione, PD base, dati/video previsti ed elenco problemi |
| DVT | margini e interoperabilità soddisfano i requisiti? | SI, EMC, termica, fault, cable/device matrix e firmware controllato |
| PVT | linea, fixture e test distinguono unità buone e difettose? | first article, GR&R dove applicabile, cycle time, failure Pareto e traceability |
| Rilascio | BOM, firmware e dichiarazioni sono congelati e riproducibili? | AVL, file firmati, limiti di prova, campioni di riferimento, controllo modifiche e dossier qualità |
Per una porta dual-role è importante ripetere i casi con stati batteria e alimentatori differenti. Per dock e monitor, la matrice deve includere avvio a freddo, resume, hot plug, aggiornamenti e collegamento simultaneo di display, storage e alimentazione.
Che cosa determina costo e lead time di una PCBA USB-C?
I principali driver non sono il connettore in sé, ma il livello di funzione e prova richiesto. Un progetto USB 2.0 device-only può essere semplice; una porta USB4, video e PD dual-role aggiunge controller, mux/retimer, firmware, stack-up, strumenti e tempo di interoperabilità.
| Driver | Impatto sul costo o programma | Dato da fornire |
|---|---|---|
| Velocità dati | stack-up, loss budget, componenti e compliance | protocollo, rate e topologia |
| Video/tunneling | mux, lane allocation, firmware e matrice display | modalità e combinazioni da supportare |
| PD e potenza | controller, FET/protezioni, rame, termica e load test | ruoli, profili, fault e temperatura |
| Connettore/meccanica | footprint, shell, pannello e durata | part number, disegno e carichi previsti |
| Cable ecosystem | campioni, certificazione e interoperabilità | lista cavi/source/device di riferimento |
| Test | fixture, analyzer, tempo ciclo e logging | procedura, limiti e volume |
| NPI/certificazione | engineering sample e iterazioni | deliverable per EVT/DVT/PVT e programma esterno |
| Supply chain | lifecycle, MOQ, NCNR e alternative | forecast, AVL e regole di sostituzione |
Separare NRE, componenti, PCB, assemblaggio, attrezzature, supporto alla conformità e test per unità rende i preventivi confrontabili. Un prezzo inferiore ottenuto eliminando test di orientamento, PD o interoperabilità non rappresenta lo stesso perimetro.
Checklist RFQ per una PCB o PCBA con USB-C
Requisiti di prodotto e porta
- tabella di ogni porta con connettore, dati, video, potenza e ruoli;
- protocolli e velocità che devono essere dichiarati;
- source, sink, DRP/DRD, VCONN e comportamento di swap;
- profili SPR/EPR, limiti e power budget del sistema;
- display mode, lane allocation e casi multi-display;
- cavi, alimentatori, dock, monitor e periferiche di riferimento;
- requisiti ambientali, meccanici, EMC e di mercato.
File PCB e assembly
- Gerber/ODB++/IPC-2581, drill, netlist e fabrication drawing;
- stack-up, materiali, rame, impedenze e coupon richiesti;
- schematico, layout source e report SI/PI disponibili;
- BOM con manufacturer/MPN, AVL e DNP;
- centroid/CPL, assembly drawing, polarità e orientation;
- disegno meccanico, pannello e modello 3D del connettore;
- firmware per Type-C/PD/controller e procedura di programmazione;
- note per ESD, shield, coating, cleaning e zone sensibili.
Test e qualità
- punti di test, fixture interface e accesso al connettore;
- sequenze attach/detach e test dei due orientamenti;
- descriptor, data rate, loopback o traffico richiesto;
- profili PD, electronic load/source e limiti VBUS/VCONN;
- casi video, dock e interoperability matrix;
- criteri SPI/AOI/X-ray e first article;
- log serializzato, failure code, retest e data retention;
- deliverable per pre-compliance, certificazione e change validation.
Commerciale e programma
- quantità prototype, EVT, DVT, PVT e produzione;
- forecast, target date e split delivery;
- ownership di fixture, analyzer, cavi e golden unit;
- NRE separata da costo ricorrente;
- MOQ, NCNR, excess, obsolescence e price validity;
- packaging, marcatura, serializzazione e destinazione;
- processo ECO/PCN e approvazione delle sostituzioni.
Come valutare HILPCB per un progetto USB-C?
HILPCB può valutare la fabbricazione di PCB, l'assemblaggio SMT, la prototipazione e piccola serie o un flusso turnkey sulla base dei file reali. Per link ad alta velocità, il review può includere stack-up, routing, impedenza, breakout e producibilità; la copertura effettiva viene confermata nel preventivo.
Prima dell'ordine è utile richiedere conferma scritta di:
- stack-up, materiali e tolleranze disponibili;
- regole di impedenza e coupon/report inclusi;
- assemblaggio e ispezione del connettore scelto;
- handling di mux, retimer, controller PD e componenti sensibili;
- programmazione firmware e gestione revisioni;
- fixture, cavi e strumenti forniti dal cliente o dal produttore;
- test di orientamento, dati, video e potenza inclusi nel cycle time;
- formato dei log, serializzazione e tracciabilità;
- supporto a campioni pre-compliance senza confonderlo con certificazione garantita.
Il fornitore PCB/PCBA dimostra la conformità ai requisiti assegnati. Architettura di sistema, dichiarazioni USB/Thunderbolt, interoperabilità finale, sicurezza, certificazioni e immissione sul mercato restano sotto il controllo del proprietario del prodotto, salvo responsabilità diverse definite contrattualmente.
Domande frequenti sui tipi di porte USB
Quali sono i tipi di porte USB più comuni?
I connettori più comuni sono USB-A, USB-B, Mini-USB, Micro-USB e USB Type-C. Questi nomi descrivono la forma fisica; per conoscere le prestazioni bisogna verificare anche protocollo dati, capacità video e alimentazione.
USB-C e USB4 sono la stessa cosa?
No. USB-C è il connettore reversibile. USB4 è un'architettura dati che utilizza USB Type-C. Una porta USB-C può implementare soltanto USB 2.0 oppure includere USB ad alta velocità, USB4, video e Power Delivery.
Una porta USB-A può essere più veloce di una USB-C?
Sì. Una porta USB-A con capacità USB 10Gbps può trasferire dati più velocemente di una porta USB-C limitata a USB 2.0. La forma non determina la velocità.
Perché un cavo USB-C carica ma non trasferisce dati velocemente?
Il cavo può essere power-only, USB 2.0 o limitato a una velocità inferiore. Anche host e device devono supportare lo stesso protocollo; il link usa la migliore capacità comune di tutti gli elementi.
Perché l'uscita video non funziona su una porta USB-C?
Il connettore può non supportare DisplayPort Alt Mode o tunneling video. Sono inoltre necessari controller, firmware, lane mapping, cavo/adattatore e display compatibili con la stessa configurazione.
Ogni cavo e-marked supporta 240 W e USB4 80Gbps?
No. L'e-marker comunica determinate caratteristiche, ma cavi diversi possono supportare correnti, velocità e modalità differenti. Potenza EPR e USB4 80Gbps devono essere dichiarate e verificate separatamente.
Che cosa serve per erogare 240 W tramite USB-C?
Servono Source e Sink USB PD EPR compatibili, un cavo 5 A idoneo, connettore e percorso di potenza dimensionati, protezioni, firmware e gestione termica. La sola presenza della presa USB-C non abilita 240 W.
Thunderbolt 5 trasferisce sempre dati a 120 Gb/s?
No. La piattaforma prevede fino a 80 Gb/s bidirezionali e può usare una modalità asimmetrica fino a 120 Gb/s in direzione display quando le condizioni lo richiedono. Non equivale a 120 Gb/s bidirezionali disponibili per qualsiasi applicazione.
Che cosa sono CC1 e CC2?
Sono i contatti Configuration Channel usati per rilevare connessione e orientamento, stabilire i ruoli e supportare la comunicazione USB Power Delivery. Un errore su uno dei due percorsi può causare funzionamento in un solo orientamento.
Quando serve un redriver o un retimer?
Quando il bilancio di canale, la topologia e le misure mostrano che il margine non è sufficiente. Non sono componenti da aggiungere automaticamente: aumentano costo, potenza, firmware, spazio e attività di validazione.
Tutte le porte USB-C richiedono un PCB HDI?
No. HDI può essere utile per breakout denso, BGA o vincoli meccanici, ma molte implementazioni USB-C sono producibili con stack-up convenzionali ben progettati. La scelta dipende da densità e requisiti del canale.
Quali test minimi dovrebbe chiedere un responsabile acquisti?
Almeno controllo dei due orientamenti, attach/detach, enumerazione, capacità dati dichiarata, profili di potenza inclusi, protezioni, temperatura e log di test. Video, USB4, Thunderbolt e certificazioni richiedono prove aggiuntive specifiche.
Quali dati accelerano un preventivo per PCBA USB-C?
Port capability matrix, schematico, stack-up, file PCB, BOM/AVL, firmware, connettore esatto, profili PD, casi video, cavi e dispositivi di riferimento, procedura di test, volumi e deliverable NPI. Senza questi dati il preventivo contiene assunzioni difficili da confrontare.
Conclusione: specificare la funzione, non soltanto il connettore
Scegliere tra i tipi di porte USB significa separare forma, dati, video, potenza e ruolo. Questa disciplina evita l'errore più comune dell'ecosistema USB-C: presumere che porte identiche offrano funzioni identiche.
Per un prodotto nuovo, la matrice delle capacità della porta deve guidare schematico, PCB, firmware, approvvigionamento, manuale e test. Quando ogni dichiarazione è collegata a un requisito e a un'evidenza, progettisti e responsabili acquisti possono confrontare soluzioni reali, ridurre le incompatibilità e costruire un RFQ che il produttore possa quotare senza interpretazioni.
