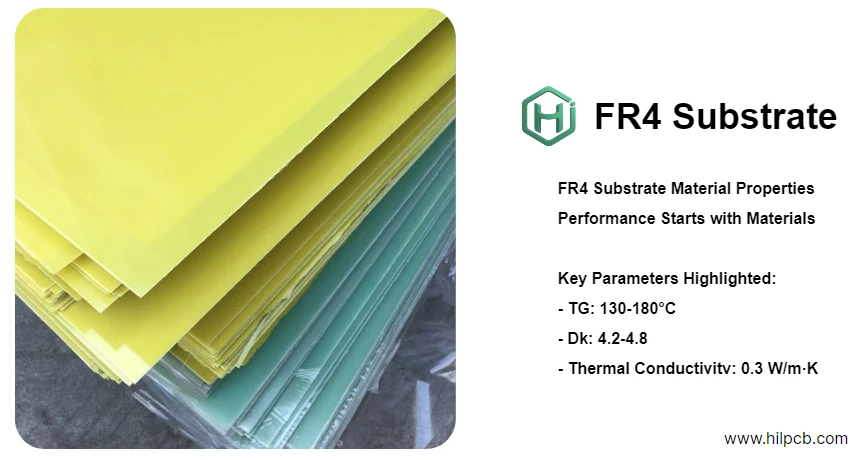

Иллюстрация дает лишь общие примеры. Используйте актуальные данные и условия испытаний выбранной марки, а не трактуйте напечатанные диапазоны как пределы для всех FR-4.
Выбор субстрата FR4 влияет на все — от целостности сигнала до срока службы изделия, однако многие инженеры относятся к нему как к чему-то второстепенному. Они сосредотачиваются на схеме и выборе компонентов, упуская из виду основу, благодаря которой все работает, — сам материал FR4.
Две платы с одинаковым рисунком могут иметь разный импеданс, потери, расширение и поведение при оплавлении, если различаются марка ламината или конструкция. Сравнивайте фактическую систему «стекло/смола/медь» и условия процесса; общая надпись FR-4 не устанавливает ни срок службы, ни предел характеристик канала.
HILPCB может провести обзор марки материала, стекапа и требований к изготовлению вместе с комплектацией и сборкой. Это руководство объясняет, какие свойства следует указывать, чем данные производителей различаются по методам и конструкциям и что закупке нужно подтвердить до выпуска заказа.
Понимание состава субстрата FR4
FR4 — это не один материал, а композитный ламинат, объединяющий несколько компонентов, каждый из которых по-своему влияет на характеристики.
Основные компоненты
Эпоксидная система: Матрица, связывающая все воедино. Разные эпоксидные составы дают разные свойства:
- Стандартная эпоксидная смола: экономична, подходит для большинства применений
- Модифицированная эпоксидная смола: улучшенные тепловые или электрические свойства
- Бесгалогенная эпоксидная смола: отдельный химический вариант; сравнивайте электрические, тепловые и технологические свойства и требуемую декларацию веществ. Бесгалогенность сама по себе не устанавливает соответствие RoHS/REACH или равные характеристики.
Стеклоткань: Тканое стекловолокно обеспечивает механическую прочность и стабильность размеров. Стиль ткани влияет на:
- Механическую жесткость
- Однородность диэлектрической проницаемости
- Качество сверления и надежность переходных отверстий
Медная фольга: Хотя формально фольга не входит в состав субстрата, ее тип влияет на характеристики:
- ED (электроосажденная) медь: стандартная, экономичная
- RTF (фольга с обратной обработкой): ориентация/профиль обработки выбирается под требования адгезии и технологии ламината; не автоматическое улучшение для любого диэлектрика
- VLP (очень низкопрофильная фольга): фольга с уменьшенным профилем может снизить связанные с шероховатостью потери в проводнике; подтверждайте фактическую обработку фольги, адгезию и модель канала
Конкретное сочетание этих компонентов определяет, как ваш субстрат FR4 ведет себя по разным параметрам.
Спецификации свойств материала
При оценке субстратов FR4 для производства PCB важны следующие характеристики:
Tg (температура стеклования): Область перехода смолы, в которой меняются такие свойства, как жесткость и расширение. Указывайте метод — DSC, DMA или TMA. Tg — это не температура плавления и не рейтинг длительной эксплуатации.
Td (температура разложения): Результат испытания на термическое разложение, обычно температура TGA при потере массы 5%. Это не начало любой деградации, и у нее нет фиксированного смещения на 30–50°C относительно Tg. Также проверяйте результаты деламинации T260/T288, влагу и фактическое воздействие пайки/прессования.
CTE (коэффициент теплового расширения): Расширение на единицу изменения температуры. Разделяйте X/Y и Z-ось, значения до и после Tg и суммарное расширение за указанный интервал. Напряжение зависит от несоответствия, геометрии и ограничений; одно низкое значение CTE — не полный критерий надежности.
Dk (диэлектрическая проницаемость): Относительная проницаемость влияет на импеданс, задержку и геометрию. Меньшее значение не всегда лучше. Указывайте частоту, метод, содержание смолы/стеклоструктуру и то, является ли значение проектным или технологическим измерением.
Df (тангенс угла потерь): Показывает диэлектрические потери при заданных условиях частоты/метода. Меньший Df может снизить этот вклад, но общие потери канала включают также шероховатость меди, геометрию, переходные отверстия и разъемы.
Как свойства субстрата FR4 влияют на характеристики
Выбор материала для высокоскоростных применений должен опираться на данные производителя ламината по диэлектрической проницаемости (Dk), тангенсу потерь (Df), а также на температурную и частотную зависимость. «FR-4» описывает широкое семейство огнестойких стеклоэпоксидных материалов, а не одну фиксированную проницаемость или один тангенс потерь.
Тепловые данные зависят от марки и направления. Например, в даташите Isola FR406 указана типовая теплопроводность 0.3–0.4 Вт/м·К и Z-осевой CTE 60 ppm/°C до Tg против 250 ppm/°C после него, тогда как X/Y — 13 ppm/°C. Это разные свойства, а не единый универсальный диапазон расширения FR-4. Более высокая Tg не гарантирует более высокую теплопроводность, меньшее расширение во всех направлениях или приемлемость повторного оплавления.
Оценивайте полную историю «время/температура/влажность», геометрию отверстий и ограничения компонентов. В многослойных платах медные слои и подходящие переходные отверстия могут обеспечить пути отвода тепла, но интерфейсы «корпус/ТИМ/радиатор» и условия охлаждения по-прежнему определяют температуру сборки.
Влага может менять диэлектрическое/изоляционное поведение и способствовать повреждениям при нагреве. Сравнивайте испытания на водопоглощение и кондиционируйте платы по рекомендациям для ламината, покрытия и сборки. Прокалке нужны определенная цель, температура/время и совместимость с покрытием/компонентами; одна бесгалогенная химия — не гарантия низкой влажности или надежности.
Указывайте фактический лист IPC-4101 или иную согласованную основу материала, требуемый класс горючести/признанную конструкцию и декларации веществ. Признание материала UL, результат испытания V-0 и заявления RoHS/REACH имеют разную область действия; ни одно из них нельзя выводить для каждого материала HILPCB из слова FR-4.
Кандидаты по материалам FR4 и варианты закупки
Доступность ламината FR-4 зависит от стиля стекла, химии смолы, медной обкладки, толщины, Tg, Dk/Df, сертификации и партии. Запрашивайте текущие остатки и точный даташит производителя для каждого предлагаемого материала.
1. Общая электроника: сравнивайте точную марку
- Shengyi S1000H указана как марка со средней Tg в матрице продукции производителя. Она не взаимозаменяема с S1000-2M лишь потому, что названия похожи.
- Nan Ya NP-140 / NP-155F присутствуют в прикладном портфеле производителя. Получайте точный актуальный код, суффикс, конструкцию и данные; не выводите Tg или предел рабочей температуры из номера продукта.
- Ventec VT-42 / VT-481 — примеры для отбора подходящей общей или средне-Tg конструкции. Актуальная матрица Ventec определяет VT-481 как наполненный фенольный FR-4 со средней Tg. Проверяйте любое требование бесгалогенности по декларации конкретного продукта.
- Isola FR406 — материал со стандартными потерями и высокой Tg: опубликованы DSC Tg 170°C и TGA Td 300°C при потере массы 5%. Количество слоев и пригодность для канала определяются конструкцией; универсального предела в 4–10 слоев нет.
Для прототипов и мелкосерийной сборки сравнивайте утвержденную толщину, медь, прессованный диэлектрик и поставку с фактическими требованиями пайки и электрики. Эти примеры — не актуальный складской список HILPCB и не утверждение, что все марки эквивалентны.
2. Кандидаты с более высокой Tg и повторным термовоздействием
- Shengyi S1000-2M: текущая таблица производителя указывает типовую Tg 180°C по DSC, 185°C по DMA и Td 355°C при потере массы 5% — по заявленному образцу 1.6 мм 8×7628.
- Isola 370HR: даташит указывает DSC Tg 180°C и TGA Td 340°C. Сравнивайте полную конструкцию и доказательства термоциклирования с FR406, а не считайте, что равная Tg означает равное поведение.
- Ventec VT-47: матрица производителя описывает бессвинцовый маршрут с высокой Tg. Подтверждайте точный ламинат/препрег и суффикс; VT-47, его low/no-flow препреги и VT-481 — разные продукты.
- Тепловые или тяжеломедные конструкции: наряду с Tg важны текучесть смолы, стекло, баланс меди, прессование и требования к отверстиям. Одна смола с высокой Tg — не материал с высокой теплопроводностью и не доказательство надежности при повторном оплавлении.
Автомобильные, силовые, промышленные и многократно оплавляемые программы могут выбрать один из этих маршрутов, когда это оправдывают полные требования к свойствам/процессу. Подтвердите утвержденную марку и доступность партии до утверждения графика.
3. Специализированные и малопотерные варианты FR4
- FR4 с малыми потерями: задавайте целевой Df конкретной марки на требуемой частоте/методе и валидируйте полный канал для высокоскоростных цифровых, RF или контролируемо-импедансных проектов.
- Бесгалогенный FR4: указывайте фактическое требование к химии/декларации и сравнивайте электрические, тепловые и технологические данные выбранной марки.
- Гибрид FR4 + PTFE: рассматриваемый вариант для смешанных сигналов или антенных модулей с совместимым склеиванием, расширением, сверлением и регистрацией слоев.
- Тепловые конструкции FR4: для LED-драйверов или силовых преобразователей указывайте измеренную теплопроводность/направление, толщину и фактический путь тепла, а не считайте, что ярлык «высокая Tg» решает охлаждение.
- Контроль расширения/коробления: для несимметричных или тяжеломедных плат оценивайте стекло/смолу, распределение меди, симметрию и прессование вместе; ни один ламинат сам по себе не устраняет коробление.
Высокоскоростной маршрут HILPCB включает I-Speed/RO4350B и рассматриваемые варианты Megtron 6/7, Tachyon 100G или PTFE. Маршрут high-Tg поддерживает обзор марки/стекапа; подтверждайте совместимую конструкцию и доступные поставки, а не исходите из того, что все материалы имеют стандартную толщину ядра.
4. Быстрая проверка наличия и резервирование
Используйте одну и ту же материальную базу для расчета цены, производства и любой утвержденной замены. Направьте производственные данные, целевую толщину, вес меди и требуемого производителя/марку ламината FR-4 для проверки текущей доступности и замен.
- Запрашивайте текущие складские партии и документацию производителя ламината
- Запрашивайте сертификацию материала и данные UL-файла только там, где применимо
- Согласовывайте резервирование запасов письменно до начала производства
- Проверяйте предлагаемые замены по электрическим, тепловым, механическим, технологическим требованиям и согласованиям; авторизация заказчика предшествует выпуску.
Для запроса укажите слои/стекап, готовую медь/толщину, требования по импедансу/потерям, термовоздействие, требуемые декларации и количество. HILPCB может связать обзор материалов с производством, утвержденной комплектацией и SMT/THT через сборку под ключ. Стандартный SMT поддерживает 0201 и шаг 0.4 мм; более тонкие корпуса требуют обзора. Включите нужные для первого образца и повторных поставок записи профиля/контроля/испытаний и прослеживаемости партий.
Часто задаваемые вопросы
Чем субстрат FR4 отличается от других материалов PCB, таких как Rogers или полиимид?
FR-4 экономичен для многих цифровых и умеренно-низкопотерных применений, но ни один порог частоты или температуры не подходит всем маркам. Сравнивайте Dk/Df на рабочей частоте, Tg и тепловые пределы по даташитам производителей; альтернативные высокочастотные ламинаты сильно различаются по цене.
Можно ли смешивать разные марки FR4 в многослойной плате?
Смешанные или гибридные стеки могут быть уместны, когда совместимы процесс склеивания, расширение, баланс меди, текучесть смолы, сверление и электрические модели. Оценивайте комбинации ядер/препрегов и квалификацию вместе; ни смешанный, ни одномарочный стек не является универсально надежнее.
Каков срок хранения материала субстрата FR4?
Хранение и технологический срок ламината/препрега определяются условиями их поставщика; паяемость готовой платы также зависит от покрытия, упаковки и обращения. Используйте соответствующие рекомендации для каждого этапа вместо переноса срока годности покрытия на сырую смолу/препрег или предположения об универсальном 12-месячном сроке.
Как указать требования к субстрату FR4 в проектных файлах?
Укажите производителя/марку или утвержденную спецификацию характеристик, методы Tg/Td, применимый лист IPC, медь/фольгу, готовые и диэлектрические толщины, стекап и пределы импеданса/потерь. Добавьте экологические, горючесть/вещества и требования прослеживаемости. HILPCB может проверить доступность и альтернативы через DFM; изменения утверждаются до производства.
Влияет ли качество субстрата FR4 на выход годных при сборке?
Коробление, адгезия, влага, конструкция отверстий и термоистория могут влиять на установку, пайку и надежность. Низкая Tg сама по себе не доказывает, что плата расслоится, а премиальный материал не гарантирует выход годных. Подбирайте выбранную марку и конструкцию под утвержденный профиль сборки и критерии контроля/испытаний.
Как использовать плотность и проницаемость FR4 в проекте?
Используйте плотность для выбранной конструкции и укажите, включена ли медь. При предполагаемой плотности ламината без меди 1.85 г/см³ прямоугольная заготовка 100×50×1.6 мм имеет объем 8 см³ и массу 14.8 г до учета меди, вырезов и компонентов. Это пример для бюджета массы, а не значение даташита для каждой марки FR-4.
Относительная проницаемость — это Dk; используйте ее частоту, метод и стекло/смоляную конструкцию в модели импеданса/задержки. Значения, напечатанные на общей иллюстрации или указанные без этих условий, не являются достаточной закупочной спецификацией.
