Современный слуховой аппарат с ресивером в канале (RIC) вмещает двойной микрофонный массив с формированием диаграммы направленности (beamforming), 24-битный аудио-DSP для обработки звука с подавлением шума и акустической обратной связи в реальном времени, драйвер вывода класса D, потоковую передачу звука по Bluetooth LE (BLE Audio), управление перезаряжаемым литий-ионным аккумулятором и прием телекатушки (telecoil) — и всё это на печатной плате (PCB), размером меньше ногтя. Бюджет энергопотребления составляет от 1 до 3 мВт в непрерывном режиме с пиками от 10 до 15 мВт во время беспроводной потоковой передачи. Важен каждый микроампер. Важна каждая десятая доля миллиметра. Каждый миллиграмм веса меняет комфорт от использования устройства для пациента.
Слуховые аппараты представляют собой одну из самых ограниченных электронных платформ, производимых серийно — ежегодно отгружается более 15 миллионов устройств. Каждое из них должно соответствовать строгим стандартам для медицинских устройств Класса II, использовать биосовместимые материалы, контактирующие с кожей и ушной серой, и обеспечивать надежную работу на протяжении 5–7 лет ежедневного ношения в теплой и влажной среде слухового прохода. Печатная плата — это не просто носитель схемы, это структурный элемент, который определяет размер, вес и, в конечном итоге, приверженность пациента лечению (compliance).

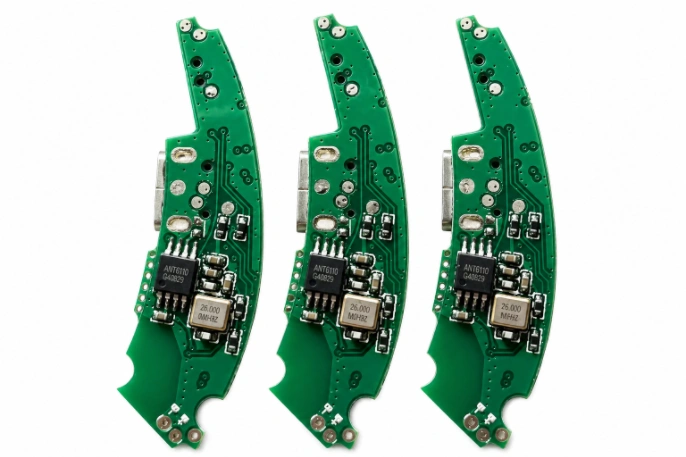

Компания HILPCB производит печатные платы для слуховых аппаратов с использованием структур HDI и гибких (flex) плат, с возможностью сборки компонентов 01005, проволочной разваркой (wire bonding) для бескорпусных (bare-die) DSP и сборкой в рамках систем управления качеством ISO 13485. Наше производство поддерживает изготовление до 64 слоев для создания сложнейших процессорных плат кохлеарных имплантатов.
Навигация по меню
- Миниатюризация на грани физических возможностей
- Архитектура питания для многодневной автономной работы
- Путь аудиосигнала на плате размером с ноготь
- Беспроводная связь в субсантиметровых корпусах
- Биосовместимость и герметизация от воздействия окружающей среды
- Регулируемое производство медицинских устройств и массовый выпуск
Миниатюризация на грани физических возможностей
Слуховой аппарат полного внутриканального типа (completely-in-canal, CIC) занимает общий объем около 1 см³ — включая печатную плату, батарею, микрофоны и ресивер. Сама печатная плата обычно имеет размер 6 × 8 мм или меньше, состоит из 4–6 слоев и изготавливается на ламинатах с тонким ядром (общая толщина 0,3–0,5 мм).
Методы миниатюризации
- Сборка компонентов 01005: Пассивные компоненты размером всего 0,4 × 0,2 мм требуют строжайшего контроля апертуры паяльной пасты (с точностью до ±10 мкм) и точности установщика (pick-and-place) до ±25 мкм. Стандартная трафаретная печать с использованием трафаретов толщиной 80 мкм и апертурами с нанопокрытием позволяет добиться стабильного нанесения пасты в таком масштабе. Линии SMT-монтажа компании HILPCB справляются с установкой компонентов 01005 с помощью системы машинного зрения (AOI), проверяющей каждый компонент.
- Монтаж бескорпусных кристаллов (Bare-Die Bonding): Чипы DSP слуховых аппаратов (например, ON Semiconductor Ezairo, Cirrus Logic) поставляются в виде кремниевых кристаллов без корпуса (bare-die). Они монтируются с помощью проволочной разварки (wire-bonding) золотой проволокой толщиной 25 мкм на контактные площадки с шагом 50–80 мкм или устанавливаются методом перевернутого кристалла (flip-chip) с использованием золотых столбиковых выводов (stud bumps). Это позволяет устранить высоту пластикового корпуса (экономия 0,3–0,5 мм) и сократить занимаемую площадь (footprint) на 40–60% по сравнению с корпусировкой QFN. Данный подход требует использования структуры HDI PCB с узорами контактных площадок с мелким шагом и позиционной точностью ±15 мкм.
- Трехмерная упаковка жестко-гибких плат (Rigid-Flex): Жестко-гибкие печатные платы (Rigid-flex PCBs) огибают электронные компоненты вокруг батареи и ресивера, задействуя трехмерный объем, который плоская плата использовать не может. Гибкая часть отводит соединения микрофонов и контактные площадки для программирования к внешнему интерфейсу. Радиус изгиба в точках перегиба должен выдерживать более 500 циклов изгиба (flex cycles) во время производства и обслуживания без повреждения медных проводников (copper fatigue).
- Двустороннее размещение компонентов (Component-on-Both-Sides): Активные и пассивные компоненты размещаются как на верхней, так и на нижней поверхностях платы. DSP и радиочастотная микросхема (RF IC) располагаются на одной стороне, а развязывающие конденсаторы и согласующая цепь — на другой. Над секцией DSP устанавливаются защитные экраны (shield cans с зазором по высоте 0,3 мм над самым высоким компонентом) для подавления электромагнитных помех (EMI). Экраны изготавливаются из медно-бериллиевого сплава или нержавеющей стали и припаиваются к заземляющим площадкам (ground pads) по периметру PCB.
Архитектура питания для многодневной автономной работы
Воздушно-цинковые элементы (номинальное напряжение 1,4 В, емкость от 60 до 312 мАч в зависимости от размера — от 10 до 675) обеспечивают работу устройства от 3 до 14 дней. В перезаряжаемых моделях используются литий-ионные элементы питания (3,7 В, 30–70 мАч) с индуктивной зарядкой по стандарту Qi или с помощью контактных штырьков. В любом случае, каждый микроампер потерянного впустую тока ощутимо сокращает время между зарядками.
Проектирование со сверхнизким энергопотреблением
- Ток спящего режима в доли микроампера (Sub-µA Sleep Current): При извлечении аппарата из уха (что определяется емкостным датчиком приближения или герконом с магнитом в крышке батарейного отсека) слуховой аппарат переходит в режим глубокого сна. Цель: общий ток платы <0,5 мкА в спящем режиме. Утечка тока на плате через остатки флюса, впитавшуюся влагу или высокоимпедансные дорожки между шинами питания и землей может легко превысить эту норму. Обязательна процедура пост-сборочной очистки (cleaning) до достижения уровня ионного загрязнения <1,0 мкг NaCl/см². Поверхностное сопротивление платы между соседними дорожками питания и земли должно превышать 10¹² Ом — что подтверждается тестированием SIR на квалификационных купонах во время производства.
- Высокоэффективное преобразование постоянного тока (DC-DC): Понижающие (buck) или повышающе-понижающие (buck-boost) преобразователи с частотой переключения 1,5–3 МГц, достигающие эффективности >90% при нагрузке в 1 мА — типичном потреблении в активном режиме. Размещение индуктивности и конденсатора в пределах 2 мм от микросхемы преобразователя с шириной дорожек, обеспечивающей сопротивление контура <50 мОм. Шум переключения фильтруется ферритовыми бусинами (сопротивление >100 Ом при 100 МГц) до того, как он достигнет шин питания аудио АЦП и ЦАП. Частота среза фильтра из ферритовой бусины и керамического конденсатора должна быть выше частоты переключения, но значительно ниже частоты дискретизации (sampling clock) аудио-АЦП.
- Интерфейс индуктивной зарядки: В перезаряжаемых слуховых аппаратах применяется зарядная катушка (∅8–12 мм, обычно 10–20 витков), интегрированная на гибком удлинителе (flex) или на отдельном модуле внутри зарядного футляра. Медные дорожки PCB, образующие вторичную приемную катушку, должны сохранять точность размеров ±0,1 мм для обеспечения стабильной эффективности связи с первичной катушкой футляра. Конструкции, совместимые с технологией Qi, работают на частоте 110–205 кГц с выпрямлением и регулировкой, которые осуществляются непосредственно на печатной плате слухового аппарата.
- Защита аккумулятора: Микросхемы (IC) защиты от перезаряда (отсечка 4,2 В), глубокого разряда (отсечка 2,7 В) и перегрузки по току (лимит 200 мА) с током покоя <0,5 мкА. Они защищают не только элемент питания, но и пациента (поломка литиевого элемента внутри слухового прохода представляет серьезную угрозу безопасности). Мониторинг напряжения батареи происходит через высокоимпедансные делители напряжения (10 МОм + 10 МОм), которые добавляют менее <0,2 мкА к току утечки (quiescent drain).
Путь аудиосигнала на плате размером с ноготь
Два MEMS-микрофона → аналоговый внешний интерфейс (AFE) → 24-битный сигма-дельта АЦП → DSP-процессор (адаптивное шумоподавление, бинауральное формирование луча, акустическое подавление обратной связи, частотная коррекция на основе аудиограммы, компрессия динамического диапазона) → ЦАП (DAC) → микродрайвер класса D → ресивер со сбалансированным якорем (balanced armature receiver). Вся эта цепь работает с частотой дискретизации 16–24 кГц при групповой задержке (group delay) <5 мс — порог, превышение которого приводит к тому, что пользователь воспринимает собственный голос как запаздывающий и неестественный.
Дисциплина проектирования аудио-плат (Audio PCB Discipline)
- Целостность сигнала микрофона: MEMS-микрофоны выводят либо аналоговый сигнал (требующий установки малошумящего предусилителя на плате), либо цифровой сигнал PDM (требующий чистой линии передачи тактового сигнала и данных к DSP). В любом случае дорожки от микрофонов являются наиболее чувствительными к шуму путями на плате. Защитные заземляющие полигоны (guard ground pours) окружают микрофонные цепи, чтобы предотвратить емкостные наводки (capacitive pickup) от импульсов передачи BLE-радио (TX bursts), импульсного стабилизатора или гармоник тактового сигнала DSP-процессора. Требуется физическое разделение ≥3 мм между дорожками микрофона и любой цифровой шиной.
- Изоляция доменов питания DSP: DSP-процессор слухового аппарата содержит как цифровое ядро (работающее с тактовой частотой 1–20 МГц), так и аналоговый кодек (АЦП + ЦАП). Для них требуются отдельные, независимо отфильтрованные шины питания. Даже на 6-миллиметровой плате применение выделенных LDO-регуляторов (low-dropout regulators) для цифрового ядра (0,9–1,2 В) и аналогового кодека (1,8 В) с индивидуальными развязывающими конденсаторами (decoupling) номиналом 100 нФ + 1 мкФ предотвращает модуляцию выхода ЦАП (DAC) цифровым коммутационным шумом. В противном случае пациент будет слышать этот шум как слабое гудение (buzzing) или шипение (hissing).
- Особенности работы с драйвером ресивера: Ресиверы (излучатели) со сбалансированным якорем (balanced armature receivers) обладают сложным импедансом (30–100 Ом, с высокой реактивной составляющей на звуковых частотах). Выходной LC-фильтр класса D должен быть настроен именно на эту нагрузку, а не на резистивную нагрузку динамика в 4–8 Ом, которая предполагается в эталонных схемах интегральных микросхем (reference designs). LC-фильтр, рассчитанный на 8 Ом, при работе на реактивную нагрузку в 32 Ом будет давать выбросы (overshoot) и звенеть (ring), создавая слышимые искажения и потенциально повреждая ресивер.
- Управление путем обратной связи (Feedback Path Management): Акустическая обратная связь (тот самый свист (whistle), который слышен, когда микрофон слухового аппарата улавливает собственный усиленный сигнал) управляется внутри DSP, но конструкция печатной платы может ухудшить ситуацию. Механическая связь (mechanical coupling) между ресивером и микрофоном через подложку (субстрат) PCB передает вибрации на акустических частотах. Монтаж микрофона на гибком удлинителе (flex extension), что позволяет механически развязать его с основной платой, значительно снижает путь обратной связи (feedback path), передающийся через подложку устройства.
Беспроводная связь в субсантиметровых корпусах
Технология Bluetooth LE Audio (с кодеком LC3 при частоте дискретизации 32 кГц) позволяет напрямую транслировать (стримить) аудио со смартфонов, телевизионных стримеров (ТВ-передатчиков) и систем публичного вещания Auracast. Антенна должна функционировать на частоте 2,4 ГГц, находясь внутри устройства, которое носится в ушной раковине или за ухом, будучи окруженной биологическими тканями, вносящими высокие потери (lossy biological tissue). Эти ткани интенсивно поглощают радиочастотную энергию и расстраивают (detunes) антенну.
Проблемы при проектировании беспроводных решений
- Влияние близости человеческого тела на антенну: Голова человека существенно поглощает энергию и расстраивает антенны, работающие на частоте 2,4 ГГц — стандартные модели антенн, спроектированные для работы в свободном пространстве (free-space designs), теряют 6–15 дБ коэффициента усиления при их размещении около уха. При проектировании антенны во время симуляции в обязательном порядке должна использоваться модель головы-фантома (манекен головы SAM (Specific Anthropomorphic Mannequin) согласно стандарту IEEE 1528). Площадь слоя заземления (ground plane) — зачастую она составляет всего 5 × 8 мм — ограничивает максимально достижимый коэффициент усиления диапазоном от -5 до -15 дБи (dBi). Каждый сэкономленный децибел (дБ) усиления антенны — это децибел мощности передачи (и, соответственно, экономия расхода батареи), который нет необходимости расходовать впустую.
- Интеграция компактных антенн: Чип-антенны (chip antennas) (размером 2,0 × 1,25 мм, например, Johanson 2450AT18D0100) или антенны в виде печатных проводников на PCB (перевернутая F (inverted-F) или меандровая линия (meander line)), размещаемые на краю платы. Элементу антенны требуется "зона запрета" (keepout zone) — область без заливки медью, без размещения компонентов и без трассировки проводников в радиусе примерно 3 мм во всех направлениях. На печатной плате размером 6 × 8 мм эта запретная зона под антенну отнимает 30–40% всей площади платы — это является самым главным ограничением при размещении остальных компонентов.
- Сосуществование радио и аудио систем (Radio-Audio Coexistence): Радиомодуль BLE генерирует широкополосный шум (broadband noise) во время импульсов передачи (TX bursts) (типичная выходная мощность составляет 0 дБм, а длительность импульса — 1–2 мс). Этот шум проникает (couples) на вход звукового АЦП через шины питания, токи в слое заземления (ground plane currents) и излучение ближней зоны (near-field radiation). Способы снижения воздействия (Mitigation): фильтрация питания (supply filtering) между радио и аудио доменами, их физическое разделение на плате, а также планирование расписания передач (TX scheduling). Последнее подразумевает недопущение радиопередачи (TX) во время окна выборки (sampling aperture) аудио-АЦП. Такая мера требует сложной синхронизации и координации между прошивкой DSP и стеком протоколов BLE (BLE stack).
- Прием сигнала телекатушкой (Telecoil Reception): Индукционные системы слуховых петель (hearing loop systems) в театрах, церквях и общественных местах передают звук при помощи магнитной индукции (magnetic induction) на несущей частоте 3,15 кГц (с допуском ±10%). Телекатушка (telecoil) — которая может представлять собой медную катушку, намотанную на ферритовый сердечник, либо спиральную дорожку на PCB на выделенном слое — принимает этот сигнал. Телекатушка должна располагаться строго перпендикулярно земле (в вертикальном положении, когда пользователь стоит) и быть надежно экранирована от магнитных полей, излучаемых импульсным стабилизатором (switching regulator). Этот регулятор работает на частоте (1–3 МГц), которая оказывается достаточно близка для того, чтобы создавать паразитные помехи через эффект смешивания гармоник (harmonic mixing).
Биосовместимость и герметизация от воздействия окружающей среды
Слуховые аппараты функционируют внутри слухового прохода (ear canal) — в среде, характеризующейся наличием церумена (ушной серы), потовых выделений (перспирации), тепла человеческого тела, а также случайными контактами с каплями дождя, брызгами от душа или аэрозолями различных косметических средств. Печатная плата (PCB) обязана стойко выдерживать эти условия на протяжении 5–7 лет без признаков коррозии, расслоения (delamination) материала или деградации своих рабочих характеристик.
Защита от воздействия внешней среды
- Нанопокрытие (Nano-Coating): Использование гидрофобных фторполимерных покрытий, которые наносятся методом плазменного осаждения (plasma-deposited) (толщиной от 0,1 до 1 мкм) на уже собранную и протестированную печатную плату с компонентами (PCBA). Это невидимое покрытие эффективно отталкивает влагу и частицы ушной серы, при этом не блокируя акустические порты (acoustic ports) и не нарушая электропроводность контактов. Процесс нанесения покрытия (coating) должен быть строго локализован и не допускать загрязнения контактов для батареек, разъемов для зарядки или площадок для программирования (programming pads). Для этого требуется маскирование (masking) или метод избирательного (селективного) нанесения.
- Соответствие используемых материалов нормам: Все без исключения материалы для производства PCB соответствуют строгим требованиям стандарта IEC 60601-1. Использование ламинатов с высокой температурой стеклования (High-Tg laminates), обладающих уровнем влагопоглощения (moisture absorption) <0,1% (согласно стандарту IPC-TM-650), позволяет предотвратить изменение линейных размеров платы вследствие циклического воздействия высокой влажности в микроклимате слухового прохода. Применяется только бессвинцовый (lead-free) припой сплава SAC305 в сочетании с ламинатом и паяльной маской (solder mask), не содержащими галогенов. Это подтверждено тестами на цитотоксичность в соответствии со стандартом ISO 10993-5, применяемым для медицинских изделий, имеющих контакт с кожными покровами человека.
- Влагозащита класса IP68 (IP68 Water Resistance): Слуховые аппараты премиального сегмента гарантируют защиту от воды на уровне IP68 (допускается полное погружение на глубину до 1 метра в течение 30 минут). Сама печатная плата не может обеспечить подобную степень защиты — эта функция возложена исключительно на корпус самого устройства. Однако, плата обязана выдерживать воздействие влаги, которая, так или иначе, неизбежно проникает через микротрещины или изношенные уплотнители по прошествии многих лет активного использования. Нанесение конформного покрытия (conformal coating) на основе акрила или парилена (parylene) на готовую собранную плату (PCBA) формирует дополнительный, вторичный эшелон защиты от агрессивной влаги.
- Коррозионно-стойкое финишное покрытие поверхности (Corrosion-Resistant Surface Finish): Покрытие ENIG (Electroless Nickel Immersion Gold — иммерсионное золото по подслою химического никеля) на всех открытых участках медных проводников обеспечивает надежную антикоррозийную защиту во влажной среде ушного канала. Другие виды финишных покрытий, такие как иммерсионное олово (Immersion tin) или органические защитные покрытия (OSP), в подобных жестких условиях покрываются окислами (tarnish) всего за несколько месяцев и признаны категорически непригодными.
Регулируемое производство медицинских устройств и массовый выпуск
Особенности производства устройств медицинского назначения
- Медицинские устройства Класса II (Class II Medical Device): Слуховые аппараты подлежат обязательной классификации как устройства Класса II по стандартам американского агентства FDA (оформляются по процедуре De Novo или по пути получения формы 510(k)). На территории Европейского Союза они относятся к устройствам Класса IIa в соответствии с регламентом MDR. Все процессы, связанные с изготовлением печатных плат и их последующей сборкой, осуществляются исключительно под строгим контролем систем управления качеством ISO 13485, обеспечивая тотальную прослеживаемость всей партии изделий (lot traceability) и систему контроля за вносимыми изменениями (change control). Компания HILPCB обладает действующим сертификатом ISO 13485, тем самым всецело поддерживая квалификационные требования, выдвигаемые OEM-производителями современных слуховых аппаратов.
- Разработка прототипов (Prototype Development): Производство мелкосерийных партий (10–50 штук) для прохождения обязательных процедур тестирования и проверки дизайна (DVT/EVT) с тщательным ведением файла истории проектирования (design history file). Технология быстрого прототипирования (Quick-turn) задействует материалы и технологические процессы, идентичные тем, что будут использованы при полномасштабном серийном выпуске. Это делается для достижения максимальной идентичности конечного продукта и обеспечения стабильности перехода от прототипа к серийному изделию (prototype-to-production consistency).
- Массовое производство (Volume Production): Фрезеровка и изготовление печатных плат в строгом соответствии с требованиями IPC-6012 Class 3, определяющими стандарты надежности для медицинского оборудования. Жесткая аутентификация всех компонентов (component authentication), поставляемых исключительно авторизованными дистрибьюторами, с гарантированной возможностью отследить как партию (lot), так и точную дату производства каждого элемента. Процесс SMT-монтажа (SMT assembly) в обязательном порядке включает автоматизированную оптическую инспекцию (AOI) и полное функциональное тестирование плат (functional testing), которое охватывает точные измерения акустического выхода (acoustic output measurement) и тщательную проверку стабильности установленного беспроводного соединения (wireless link verification).
- Повышение выхода годных изделий (Yield Optimization): В условиях предельной плотности монтажа компонентов типоразмера 01005 на миниатюрной печатной плате форматом 6 × 8 мм, коэффициент выхода годных с первого раза плат (first-pass yield) находится в критической зависимости от точности и качества нанесения паяльной пасты (solder paste printing). 100% всех выпускаемых печатных плат проходят инспекцию качества нанесения паяльной пасты (SPI — Solder Paste Inspection) непосредственно перед процессом установки компонентов. Система обеспечивает обратную связь (real-time feedback) в режиме реального времени с принтером, позволяя ему на лету корректировать объем пасты для каждого отдельного отверстия на трафарете. Подобная система позволяет ставить амбициозную цель: достижение >98% выхода годных плат (first-pass SMT yield) после первой операции SMT-сборки, даже с учетом таких экстремальных плотностей размещения компонентов.
Часто задаваемые вопросы (FAQ)
Насколько мелкими могут быть компоненты, применяемые на PCB слухового аппарата? Для печатных плат слуховых аппаратов используются пассивные компоненты (passive components) типоразмера 01005. Их габариты составляют всего 0,4 × 0,2 мм. Процесс их установки требует прецизионной, ювелирной точности: необходим жесткий контроль размеров апертуры трафарета для паяльной пасты с допуском ±10 мкм и погрешность установки монтажной машиной (pick-and-place) не более ±25 мкм. Кроме того, для максимальной экономии ценного вертикального пространства внутри корпуса, основные микропроцессоры (DSP) нередко монтируются непосредственно на печатную плату без внешней пластиковой упаковки — в виде так называемого "бескорпусного кристалла" (bare-die silicon).
В чем причина такой острой необходимости защиты PCB слухового аппарата от воздействия влаги? Слуховые аппараты вынуждены постоянно работать, находясь непосредственно в ушном канале (ear canal) человека — это теплая среда с высоким уровнем влажности, постоянно насыщаемая потом и церуменом (ушной серой). Для предотвращения губительной коррозии медных дорожек и утечек электрического тока (electrical leakage) на протяжении всего запланированного 5–7-летнего срока эксплуатации, уже собранная и полностью готовая печатная плата (PCBA) покрывается защитным слоем. В качестве конформного покрытия (conformal coatings) используются гидрофобные фторполимеры, наносимые методом плазменного осаждения, либо парилен (parylene). Они превосходно отталкивают (repel) конденсат и влагу, при этом не закупоривая микроскопические отверстия акустических портов аппарата.
Каким образом компоновка и проектирование печатной платы (PCB) могут повлиять на время автономной работы батареи слухового аппарата? Современные слуховые аппараты обязаны работать по несколько дней кряду, черпая энергию из крошечных элементов питания. Если из-за остатков флюса (flux residue) после некачественной промывки или плохой изоляции (trace isolation) между дорожками на плате возникнет паразитная утечка тока (leakage current) величиной хотя бы в 1 микроампер, это уже приведет к весьма ощутимому (perceptibly) сокращению срока службы батареи. Проектирование (design) платы должно гарантировать ток потребления в режиме сна (sleep state) ниже одного микроампера. Для этого применяются конвертеры постоянного тока (DC-DC) с выдающимся показателем КПД и внедряются экстремальные протоколы послесборочной очистки (post-assembly cleaning) с целью тотального устранения любых ионных загрязнений (ionic contamination) поверхности.
Какие серьезные инженерные препятствия возникают при интеграции Bluetooth-модуля на печатную плату слухового аппарата? Внедрение функции Bluetooth LE на микроскопическую плату размером 6x8 мм ставит перед инженерами две сложнейшие задачи: точную настройку антенны (antenna tuning) и борьбу с радиочастотными шумами (RF noise). Для корректной работы антенне жизненно необходима внушительная "запретная зона" (keepout zone), полностью лишенная меди, — она способна "откусить" до 40% всего полезного пространства на плате. Кроме того, человеческая голова, к которой прилегает аппарат, в значительной мере поглощает высокочастотное (RF) излучение, расстраивая (detuning) антенну. Печатная плата, к тому же, обязана жестко и бескомпромиссно изолировать все кратковременные импульсы передачи (transmission bursts) радиомодуля BLE. Если этого не сделать, эти импульсы могут индуцировать громкое и раздражающее гудение (buzzes) внутри высокочувствительных электрических цепей микрофона аппарата.
