Располагайте медные элементы перпендикулярно линиям изгиба, избегайте переходных отверстий и контактных площадок в динамических зонах гибки, смещайте дорожки между слоями для распределения нагрузки. Используйте ступенчатую или «книжную» длину слоев в многослойных гибких участках, чтобы предотвратить сжатие на внутреннем радиусе. Соблюдайте правила минимального радиуса (например, в 10 раз больше толщины гибкого участка для динамических изгибов) и добавляйте антипэды/рельефные элементы в местах переходов. Основные принципы см. в заметках по проектированию IPC 2221/2223 и на нашей странице гибких печатных плат.

Сборка жёстко-гибкой платы — этап, на котором большинство программ жёстко-гибких плат вскрывает проблемы, невидимые на стадии производства: гибкий хвост, не переживающий оснастку оплавления, усилитель, сталкивающийся с разъёмом, или цель по импедансу, достигнутая при изготовлении, но не через сборочный переход.

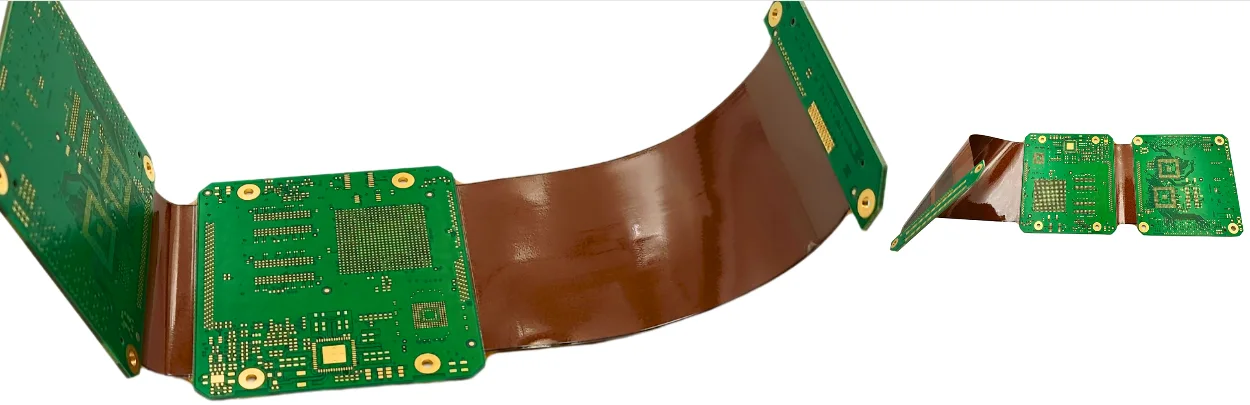

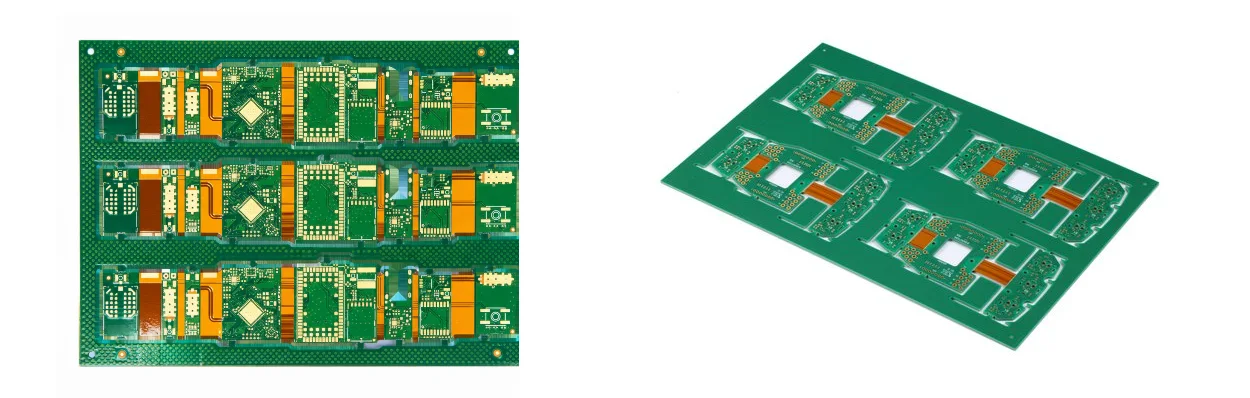

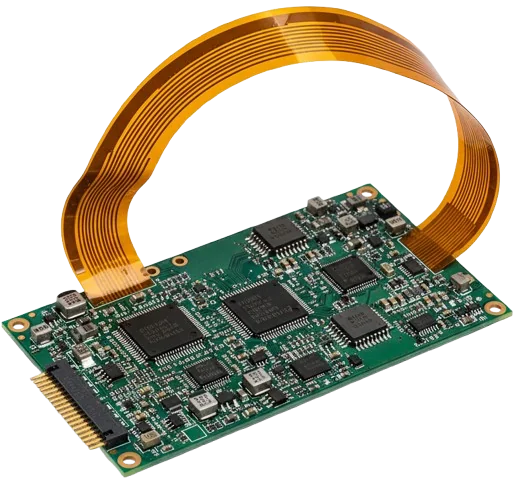

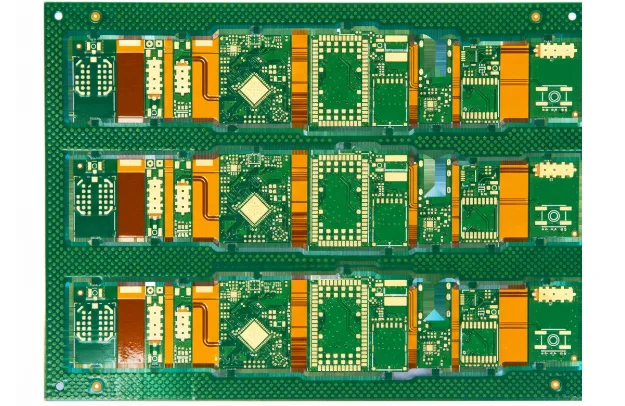

Обращение с гибкими зонами при сборке. Гибкие участки нужно поддерживать при печати, установке и оплавлении, причём способ опоры не должен сдавливать зону изгиба. Дизайн панели, несущие приспособления и порядок разделения панели — всё влияет на результат. Панели жёстко-гибких плат дороги, поэтому план сборки согласуется вместе со стеком, а не после прихода плат.

Контроль импеданса через переходы. Контроль импеданса в жёстко-гибкой плате сложнее, чем на жёсткой, потому что система диэлектрика и опорные планы меняются по мере перехода сигнала из жёсткого участка в гибкий. Переход нужно моделировать как часть канала. Там, где импеданс важен, задайте контрольные образцы и на жёсткой, и на гибкой областях, чтобы результат проверялся после сборки, а не выводился.

Фрезеровка контролируемой глубины. Конструкция с фрезеровкой по глубине использует контролируемое глубинное фрезерование, чтобы вскрыть внутренние слои или создать полости, не разрезая гибкое ядро. Это даёт доступ к зарытым элементам и поддерживает компонент-в-полости дизайны, но допуск на остаточный материал узок и должен квалифицироваться по каждому стеку. Заказной плате с фрезеровкой по глубине нужны целевая глубина, допуск и метод приёмки на производственном чертеже.

Гибридные применения и модули камер. Гибридная жёстко-гибкая плата сочетает жёсткие ламинаты с гибкими участками и иногда смешанными диэлектриками — типично для модулей камер, укладывающих датчик, драйвер и разъём в складную сборку. Такие сборки нагружают и позиционирование, и дисциплину радиуса изгиба, поэтому ранняя DFM-ревизия — самая дешёвая доступная проверка. Для сборок, ведущих ещё и высокоскоростные сигналы, координируйтесь с правилами проектирования высокоскоростных плат и смотрите гайд по гибким платам для гибких участков.

Когда ось изгиба и переход жёсткий-гибкий определены, отправьте чертёж на инженерную ревизию жёстко-гибкой платы, чтобы стек, допуск по глубине и сборочная оснастка были согласованы до первой панели.

Выбирайте PI без клея для динамических изгибов (лучшая пластичность), PI с клеем для статических изгибов с ограниченным бюджетом и FR-4 с высоким Tg для термостойкости. Для RF или сверхнизких потерь рассмотрите LCP или низкопотерьные основы. Добавляйте PI/FR-4 усилители под компоненты в гибких зонах, чтобы предотвратить усталость паяных соединений при SMT. Для высокоскоростных трасс от жестких к гибким участкам согласуйте с нашей командой высокоскоростных печатных плат.

Жёстко-гибкие платы регулируются собственным квалификационным стандартом, и понимание того, каким пунктам должна отвечать ваша программа, меняет и стек, и пакет доказательств, который должен идти с партией.

Применимые стандарты. IPC-6013 (текущая редакция IPC-6013E) покрывает квалификацию и характеристики гибких и жёстко-гибких печатных плат, включая специальные требования к гибким базовым материалам, адгезии покрывающего слоя и способности к изгибу. Когда программа несёт ещё и аэрокосмические или медицинские требования, они добавляют класс и документационные ожидания сверху, не заменяя 6013. Класс нужно явно указать в заказе на поставку, потому что критерии приёмки между ними существенно различаются.

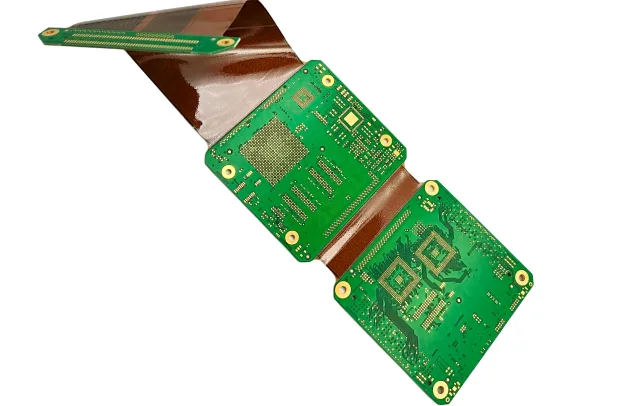

Дисциплина проектирования зоны изгиба. Правила, сильнее всего влияющие на выход годных, — геометрические. Медь должна идти перпендикулярно линии изгиба, где возможно, металлизированные отверстия из зоны изгиба исключены. Края покрывающего слоя должны быть смещены от изгиба, а нейтральная ось стека должна укладывать проводник в наименее нагруженный слой. Задание радиуса изгиба как отношения к толщине стека, а не как абсолютного размера, оставляет требование однозначным между редакциями.

Верификация, доказывающая дизайн. Жёсткие участки и их гибкие стыки следует проверять микрошлифами зоны перехода и испытаниями на изгиб или изгиб-при-установке, представляющими реальное сборочное движение. Дизайн, прошедший статическую проверку изгиба, может всё равно завалить требование на повторный изгиб — разница видна, только если тест задан вместе с требованием.

Механические интерфейсы. Там, где жёстко-гибкая деталь должна ещё и обеспечивать межсоединение между двумя жёсткими сборками плат, определите механические базы и снятие натяжения на обоих концах. Именно эти интерфейсы обычно становятся источником полевых отказов. Смотрите руководство по материалам гибких плат, когда гибкий участок доминирует в дизайне.

Аэрокосмическая/Оборонная промышленность: авионика, карданы, полезная нагрузка.

Медицина: имплантируемые устройства и диагностика под контролем ISO 13485.

Автомобилестроение: модули камер/датчиков и освещения — см. автомобильные печатные платы. Для корпусов, маркировки и комплектации передайте в сервис бокс-билд.
