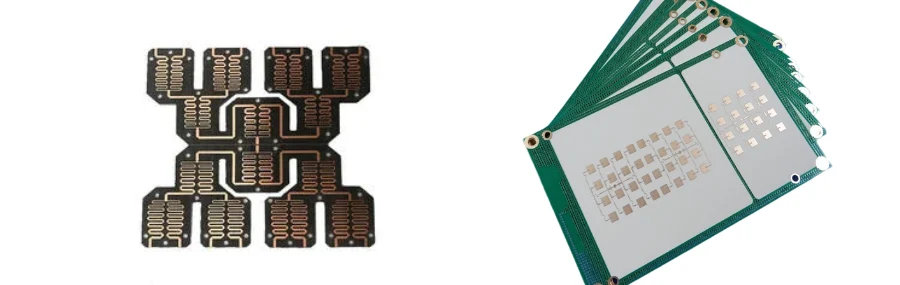

В эпоху повсеместной беспроводной связи проектирование антенн на высокочастотных PCB стало ключевым навыком для инженеров, создающих устройства от смартфонов 5G до IoT-датчиков. Современная антенна должна одновременно учитывать ограничения по габаритам, требования к производительности и стоимость производства, работая в диапазонах от sub-GHz до миллиметровых волн. В этом руководстве разобраны принципы, инженерные приемы и практические факторы, которые определяют успешную разработку высокоэффективных PCB-антенн для современных беспроводных систем.
1. Основы проектирования PCB-антенн для высокочастотных применений
PCB-антенны выгодны тем, что интегрируются прямо в печатную плату. Это устраняет необходимость во внешней антенне и снижает общую стоимость системы. На высоких частотах антенна становится частью RF-тракта, поэтому при разработке необходимо особенно внимательно учитывать материалы, геометрию и окружающую конструкцию.
Ключевые параметры, определяющие характеристики антенны, включают резонансную частоту, полосу пропускания, диаграмму направленности, усиление и эффективность. Для типичной patch-антенны на подложке FR4, работающей на 2.4 ГГц, длина волны в диэлектрике составляет около 60 мм, поэтому четвертьволновые структуры остаются реализуемыми даже в компактных устройствах. Но при переходе к 28 ГГц для приложений 5G длина волны в подложке сокращается всего до 5 мм, и требования к точности производства становятся крайне жесткими.
Выбор материала напрямую влияет на характеристики антенны. Низкопотерные подложки, такие как Rogers RO4003C (εr=3.38, tanδ=0.0027), обеспечивают более высокую эффективность по сравнению со стандартным FR4, особенно на частотах выше 1 ГГц. Диэлектрическая проницаемость также влияет на размеры антенны: более высокий εr позволяет уменьшить габариты, но снижает полосу и эффективность. В проектах высокоскоростных PCB, где совмещены цифровая обработка и беспроводная связь, гибридные stack-up с разными материалами для антенной и цифровой частей помогают сбалансировать производительность и стоимость.
2. Типы высокочастотных PCB-антенн и области их применения
Разные типы антенн подходят для разных задач в зависимости от рабочей частоты, доступного пространства и требуемых характеристик. Понимание этих компромиссов позволяет выбрать наиболее подходящую конструкцию еще на раннем этапе. Наше руководство по проектированию ВЧ-антенн охватывает более широкие семейства антенн, выходящие за рамки печатных на PCB.
Микрополосковые patch-антенны
Patch-антенны остаются самым популярным вариантом для интеграции на плату благодаря низкому профилю и простоте производства. Размеры прямоугольной patch-антенны составляют примерно l/2 x l/2, где l обозначает длину волны в подложке. Для WiFi-антенны 5.8 ГГц на Rogers RO4350B (εr=3.48):
- Ширина patch-элемента: 16,2 мм для оптимального излучения
- Длина patch-элемента: 15,8 мм с учетом краевых полей
- Плоскость земли: минимум в 3 раза больше размеров patch-элемента
- Типичное усиление: 6-8 dBi
Улучшенные конструкции могут включать:
- Сложенные patch-элементы для увеличения полосы пропускания до 10-15 %
- Паразитные элементы для управления диаграммой
- Щелевую связь для улучшения изоляции
- Воздушные зазоры между слоями подложки для повышения эффективности
Inverted-F и монопольные антенны
Для компактных устройств, которым нужна всенаправленная диаграмма, хорошо подходят антенны типа Inverted-F (IFA) и печатные монополи. Они особенно востребованы в следующих случаях:
- Bluetooth/WiFi-модули, где требуется покрытие 360 градусов
- IoT-датчики с жесткими ограничениями по месту
- Носимые устройства, где важна адаптация формы к конструкции изделия
Основные моменты проектирования:
- Размер плоскости земли заметно влияет на резонансную частоту, типичное отклонение может достигать 20 %
- Положение точки питания определяет импеданс, и точное согласование на 50 Ом критично
- Меандровая геометрия увеличивает электрическую длину в ограниченном объеме
- Keep-out-зоны предотвращают расстройку из-за соседних компонентов
MIMO-антенны и антенные массивы
Современные стандарты беспроводной связи, включая 5G и WiFi 6, требуют конфигураций MIMO. Поэтому антенные массивы для 5G PCB связаны с рядом специфических задач:
- Шаг между элементами: минимум 0,5l для декорреляции
- Взаимная связь: менее -15 dB между соседними элементами
- Управление фазой: точность плюс-минус 5 градусов для beamforming
- Питающие сети: равномерное распределение амплитуды и фазы
Corporate-feed-сети на делителях Уилкинсона обеспечивают корректное распределение мощности и при этом сохраняют изоляцию между элементами.
3. Методика проектирования высокоэффективных PCB-антенн
Успешная разработка антенны строится по последовательной методике: от формулирования требований до подтверждения характеристик. Такой подход помогает получить рабочий результат уже на первом проходе.
Анализ требований и ограничений
Проектирование следует начинать с четко определенных параметров:
- Частотные диапазоны: центральная частота и требуемая полоса
- Диаграмма направленности: направленная или всенаправленная
- Целевой коэффициент усиления: с учетом link budget всей системы
- Ограничения по размерам: доступная площадь PCB
- Условия эксплуатации: влияние температуры и влажности
- Нормативные требования: соответствие стандартам FCC и CE
Электромагнитное моделирование и оптимизация
Современное проектирование антенн в значительной степени опирается на 3D-электромагнитное моделирование. Инструменты CST Studio Suite, Ansys HFSS и Keysight ADS позволяют достаточно точно прогнозировать поведение антенны еще до изготовления.
Типовой рабочий процесс моделирования:
- Исходная геометрия на основе аналитических формул
- Задание материалов с точными значениями εr и tanδ
- Уточнение сетки до минимального разрешения l/20
- Параметрический анализ для оптимизации размеров
- Учет окружающих факторов включая корпус и соседние компоненты
- Анализ допусков для оценки влияния производственных вариаций
Ключевые метрики оптимизации:
- S11 < -10 dB во всей рабочей полосе
- эффективность излучения >70 % и минимум >50 %
- стабильность диаграммы направленности по частоте
- удельный коэффициент поглощения (SAR) для носимых устройств
Производственные факторы
Изготовление PCB-антенн требует более жестких допусков, чем выпуск обычных печатных плат. Наиболее важны следующие параметры:
- Допуск травления: плюс-минус 25 мкм, что влияет на резонансную частоту
- Толщина подложки: отклонение плюс-минус 10 % сдвигает частоту на 2-3 %
- Шероховатость меди: снижает эффективность в mmWave-диапазоне
- Паяльная маска: ее следует избегать над областью антенны, чтобы не смещать частоту
- Позиционирование via: должно быть очень точным для согласования импеданса
Для антенн на многослойных PCB совмещение слоев должно удерживаться в пределах плюс-минус 50 мкм, иначе возможны искажения диаграммы направленности.
4. Продвинутые методы интеграции mmWave-антенн
По мере перехода беспроводных систем в миллиметровый диапазон, особенно для 5G и автомобильных радаров, проектирование антенн становится значительно сложнее. На частотах 28 ГГц и выше традиционные подходы часто не справляются из-за повышенных потерь и жестких производственных допусков.
Решения Antenna-in-Package (AiP)
Технология AiP интегрирует антенну прямо в корпус микросхемы, что минимизирует потери и позволяет создавать высокоинтегрированные решения. При проектировании здесь важно учитывать:
- Выбор подложки: низкопотерные органические материалы или LTCC
- Переходы через via: оптимизация для минимизации отражений
- Теплоотвод: термовыводы под активными цепями
- EMI-экранирование: разделение отдельных RF-блоков
Наши решения AiP позволяют получить:
- эффективность >60 % на 28 ГГц
- полосу >2 ГГц для диапазонов 5G n257/n258
- отклонение луча на плюс-минус 60 градусов для фазированных массивов
- интеграцию с трансиверами и front-end-модулями
Антенны на основе Substrate Integrated Waveguide (SIW)
Технология SIW позволяет реализовать малопотерные антенны выше 20 ГГц с использованием стандартных PCB-процессов. Ряды via формируют структуры, аналогичные волноводам, и обеспечивают высокие характеристики:
- Снижение потерь: на 50 % меньше по сравнению с микрополосковыми структурами на 60 ГГц
- Высокая изоляция: >40 dB между соседними элементами
- Работа с мощностью: лучше, чем у планарных структур
- Интеграция: совместимость с пассивными компонентами
Правила проектирования:
- Диаметр via: d < lg/5
- Шаг via: p < 2d
- Ширина SIW: рассчитывается по формулам прямоугольных волноводов
- Переходы: плавные microstrip-to-SIW-секции
5. Испытания и подтверждение характеристик PCB-антенн
Полноценные испытания необходимы, чтобы убедиться, что антенна соответствует требованиям во всех рабочих режимах. Наш процесс валидации сочетает корреляцию с моделированием, измерения прототипов и контроль на производстве.
Измерения в безэховой камере
Профессиональная проверка антенн требует испытаний в безэховой камере:
- 3D-диаграммы направленности с угловым разрешением 1 градус
- Измерение усиления сравнительным методом
- Расчет эффективности путем интегрирования диаграммы
- Поляризация с учетом уровней cross-pol
- Преобразование ближнего поля в дальнее для крупных массивов
Наш компактный антенный измерительный комплекс поддерживает диапазон от 700 МГц до 90 ГГц при неопределенности измерения менее 0,5 dB.
Измерения на анализаторе цепей
S-параметры подтверждают корректность согласования импеданса:
- return loss в зависимости от частоты и температуры
- активные S-параметры для конфигураций MIMO
- анализ во временной области для отладки
- диаграмма Смита для проектирования matching-сетей
В серийном производстве используются упрощенные проверки:
- одноточечное измерение S11 на центральной частоте
- go/no-go-контроль с допуском плюс-минус 2 dB
- статистическое управление процессом для контроля трендов
Over-the-air-характеристики (OTA)
Системные испытания оценивают полную беспроводную производительность:
- Total Radiated Power (TRP)
- Total Isotropic Sensitivity (TIS)
- Error Vector Magnitude (EVM)
- тесты пропускной способности
- совместимость с другими радиосистемами
Такие измерения показывают, соответствует ли поведение изделия реальным ожиданиям эксплуатации.
6. Почему стоит выбрать HILPCB для проектирования и производства PCB-антенн
HILPCB сочетает практический опыт проектирования антенн с передовыми возможностями PCB-производства и предлагает комплексные решения для беспроводных систем:
- Услуги по проектированию: full-wave-моделирование, оптимизация и изготовление прототипов
- Материалы: широкий выбор низкопотерных RF-подложек
- Производство: допуск плюс-минус 25 мкм, контролируемый импеданс плюс-минус 5 %
- Испытания: безэховая камера, анализатор цепей и OTA-валидация
- Интеграция: полный RF front-end с фильтрами и усилителями
- Поддержка: дизайн-ревью, DFM-оптимизация и техническая отладка
Наши инженеры успешно разрабатывали антенны для:
- базовых станций 5G и small cell (3.5/28/39 ГГц)
- автомобильных радаров (24/77 ГГц)
- точек доступа WiFi 6/6E
- IoT-датчиков и носимых устройств
- спутниковой связи
7. Часто задаваемые вопросы (FAQ)
В1: Как подложка PCB влияет на характеристики антенны? О: Диэлектрическая проницаемость подложки определяет размер антенны, а тангенс угла потерь влияет на эффективность. Низкопотерные материалы вроде Rogers RO4003C могут повысить эффективность на 20-30 % по сравнению с FR4, особенно выше 1 ГГц.
В2: Каков минимальный размер плоскости земли для patch-антенны? О: Плоскость земли должна выступать минимум на l/4 за края patch-элемента, чтобы обеспечить стабильные характеристики. Если она меньше, резонансная частота может сместиться на величину до 10 %, а диаграмма направленности исказится. Для 2.4 ГГц на FR4 минимальный размер составляет 60 x 60 мм.
В3: Как снизить взаимную связь в MIMO-антеннах? О: Необходимо выдерживать расстояние l/2 между элементами, располагать антенны ортогонально, использовать развязывающие структуры, например щели или паразитные элементы, и добавлять линии нейтрализации. Хорошей целью считается изоляция лучше -15 dB.
В4: Можно ли использовать FR4 для 5G-антенн миллиметрового диапазона? О: На частотах выше 10 ГГц FR4 имеет слишком большие потери, более 2 dB/см, поэтому для mmWave он не подходит. Для приемлемой эффективности следует применять низкопотерные материалы, такие как Rogers RO3003, с потерями менее 0,5 dB/см на 28 ГГц.
В5: Как влияют соседние компоненты на работу антенны? О: Металлические элементы в пределах l/4 могут расстроить антенну и изменить ее диаграмму направленности. Следует оставлять keep-out-зоны шириной 5-10 мм, использовать RF-экраны при необходимости и моделировать реальное расположение компонентов.
В6: Какова типичная эффективность PCB-антенн? О: Грамотно спроектированные PCB-антенны обычно дают эффективность 70-85 % на низкопотерных подложках и 50-70 % на FR4. С ростом частоты эффективность падает из-за потерь в проводнике и диэлектрике. У очень маленьких антенн размером менее l/10 эффективность редко превышает 30 %.
