Введение
Высокочастотная плата требует согласованного рабочего диапазона, геометрии канала, бюджета потерь/фазы и метода измерения до выбора ламината или производственных ограничений. Короткая RF-цепь, длинная фидерная сеть и смешанная RF/цифровая сборка могут потребовать разных материалов и структур переходных отверстий даже на одной частоте. Если сначала нужны основы, начните с что такое ВЧ плата.
Разделы ниже связывают выбор материалов, трассировки, изготовления и сборки для 5G, автомобильных радаров, аэрокосмической техники, связи и высокоскоростных вычислений. HILPCB предоставляет согласованные маршруты изготовления на RF/FR-4, PTFE и гибридных материалах; объем сборки и испытаний определяется из выпущенной конструкции.
1. Материалы и структура слоев для высокочастотных плат
Материалы для высокочастотных плат
Выбор правильных материалов для ВЧ-платы — основа характеристик. Обычный FR-4 может давать чрезмерные потери на достаточно длинных каналах; пригодность зависит от частоты, длины и марки материала. Альтернативы:
- Серии Rogers RO4000 / RO3000 — стабильная диэлектрическая проницаемость, низкий тангенс потерь.
- Ламинаты на основе PTFE — отличная передача сигнала, но требуют специальной обработки.
- Композиты с керамическим наполнителем — Dk и механические свойства зависят от материала.
Dk влияет на импеданс, распространение и физический размер цепи; более низкий Dk не является автоматически лучшим для любой антенны или резонатора. Df — один из вкладов в потери наряду с профилем меди, покрытием, геометрией и переходами. Сравнивайте точную конструкцию на заданной частоте и методе испытания, а не считайте все марки внутри семейства материалов идентичными.
Структура слоев высокочастотной платы
Структура слоев ВЧ-платы управляет импедансом и ЭМИ. Инженеры стратегически размещают сигнальные, силовые и земляные слои:
- Сигнальные слои, прилегающие к плоскостям земли, для стабильности импеданса.
- Гибридные стекапы (премиальные ВЧ-материалы для сигнальных слоев, экономичные для остальных) для баланса характеристик и стоимости.
- Опорные и экранирующие структуры, поддерживающие заданные пути возврата и связи; одно название плоскости не устанавливает изоляцию.
Правильная структура критична для контроля импеданса и теплового режима высокочастотной платы.
2. Принципы проектирования, контроль импеданса и распределение питания
Принципы проектирования высокочастотных плат
Рассматривайте RF-пути как структуры линий передачи, а остальные цепи оценивайте по их электрической длине и крутизне фронтов. Держите в модели фактическую опорную плоскость, диэлектрик и геометрию меди:
- Задавайте цели по каждому интерфейсу; 50 Ω, 75 Ω и 100 Ω дифференциально — примеры, а не универсальные ВЧ-значения.
- Удерживайте трассировку и переходы в пределах бюджета потерь и фазы, включая разъемы и переходные отверстия.
- Оценивайте изгибы, тейперы и переходы для рабочего диапазона; запрет каждого прямого угла не заменяет оценку неоднородности.
Иллюстрация электрической длины: допустим однородную квази-TEM линию с эффективной относительной проницаемостью 3.0 на 10 ГГц. При c ≈ 3×10⁸ м/с направляемая длина волны около 17.3 мм; 1 мм соответствует примерно 20.8° фазы. Это допущенные параметры модели, а не значение из даташита ламината или выпущенная геометрия. Реальная дисперсия и переходы также влияют на фазу.
Контроль импеданса высокочастотной платы
Контролируемый импеданс требует утвержденной конструкции и метода приемки, а не только скриншота солвера:
- Моделируйте реальную линию, опорные плоскости, диэлектрическую конструкцию и форму меди подходящим полевым солвером.
- Согласуйте производственную компенсацию для готовой ширины/зазора, прессованной толщины и распределения меди.
- Укажите купон, метод испытания, цель, допуск и выборку. Маршрут RF HILPCB предлагает купоны импеданса ±5% на утвержденных стекапах; определите, какие элементы и измерения покрывает заказ.
Проектирование питания высокочастотной платы
Задайте бюджет шумов/переходных процессов шины в диапазоне частот, релевантном устройству, стабилизатору, корпусу и плате. Равномерно низкий импеданс от DC до ГГц не достигается добавлением смеси номиналов конденсаторов:
- Выбирайте накопительную и локальную развязку с учетом эффективной емкости, ESR/ESL, монтажа и резонансов.
- Планируйте размещение и пути возвратных токов так, чтобы коммутационные токи не портили чувствительные RF/аналоговые опоры. Руководство Analog Devices по заземлению объясняет, почему обозначения AGND/DGND сами по себе не требуют разделенных плоскостей или универсального звездообразного заземления.
- Рассчитывайте медь, сужения, переходные отверстия и разъемы по падению DC и нагреву, сохраняя требуемые сигнальные опоры.
3. Целостность сигнала и типичные проблемы
На RF и СВЧ-частотах рассогласования отражают энергию и могут снижать прямую передачу. Оценивайте вносимое затухание, отраженную мощность/обратные потери, изоляцию и фазу в требуемом диапазоне. Цифровым интерфейсам дополнительно нужны проверки запаса приемника или частоты ошибок; одна кривая ВАЦ не доказывает поведение системы.
Ключевые меры трассировки:
- Опорные плоскости: поддерживайте непрерывные пути возврата, в том числе при смене слоя и у переходов разъемов.
- Ограждение отверстиями: задайте шаг, соединение и геометрию для предполагаемой структуры поля; ряд отверстий — не универсальная электромагнитная стена.
- Разнос дорожек: оценивайте длину параллельного участка, расстояние до опоры и условия агрессор/жертва. Правило 3W — стартовый критерий, а не доказательство изоляции.
- Крайнее металлизирование и экранирование: где задано, включайте их соединения, разрывы и сборочные интерфейсы в модель и чертеж. ЭМС всего устройства по-прежнему требует собственной испытательной конфигурации.
Температура, влажность и производственный разброс могут изменять электрическое поведение. Используйте Dk/Df конкретной марки, температурные коэффициенты и данные кондиционирования при заданных условиях эксплуатации. Контролируйте готовую геометрию линий и прессованную толщину, а влияние влаги, покрытия, остатков и корпуса оценивайте на реальной схеме.
4. Производственный процесс, пайка и испытания надежности

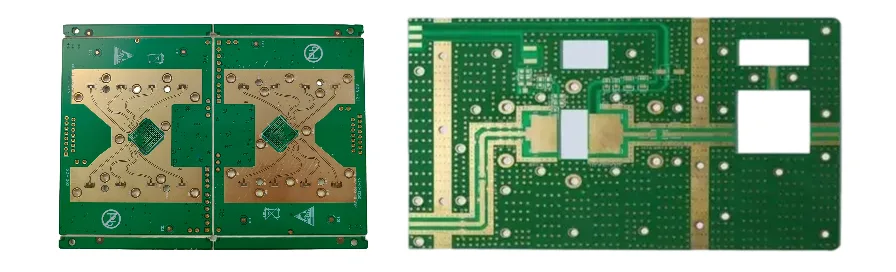

Производственный процесс высокочастотных плат
Маршрут RF-изготовления должен сохранять конструкцию материала, готовую геометрию и интерфейсы переходных отверстий, использованные в электрической модели. Руководство Rogers по обработке RO4000 иллюстрирует маршрут для конкретного материала; эти инструкции нельзя применять к каждой PTFE- или гибридной конструкции.
Ключевые этапы:
- Подготовка и обращение с материалом Сохраняйте идентичность ламината, конструкцию и историю хранения. Следуйте инструкциям выбранного материала и связующей системы по влаге, обращению и просушке; универсальная просушка может быть неуместной.
- Формирование рисунка и травление Задавайте допуск готовой линии/зазора и форму меди с фактическим весом меди и процессной компенсацией. LDI может поддерживать тонкое формирование рисунка; его применение само по себе не доказывает готовый импеданс. HILPCB предлагает допустимые RF/HDI-маршруты до 50/50 µm после согласования конструкции.
- Сверление и формирование переходных отверстий Выпускайте механические/лазерные участки, контактные площадки, заполнение/закрытие и циклы ламинации. Обратное сверление полезно, когда остаточный стаб — продемонстрированная проблема канала, а не обязательное требование для каждого отверстия. Стекированные и ступенчатые микроотверстия имеют разные процессные и надежностные ограничения.
- Металлизация и осаждение меди Контролируйте покрытие и готовую медь по геометрии и непрерывности. Профиль меди и покрытие поверхности также влияют на RF-потери; равномерная металлизация сама по себе не устраняет скин-эффект и потери от шероховатости.
- Ламинация и совмещение Выбирайте цикл по точному ламинату, клею и гибридной конструкции, затем подтверждайте прессованную толщину, регистрацию, течение смолы и баланс меди по выпущенному чертежу.
- Управление процессом и контроль (включая SPC, где применимо) Используйте оговоренный план размеров, купона/TDR, целостности/изоляции, AOI и выборочных микрошлифов для контроля критических элементов. Определите выборку, пределы, обработку отклонений и передаваемые записи до выпуска.
Процесс пайки высокочастотных плат
Сборка ВЧ-плат должна учитывать иное тепловое расширение, мягкость и технологические особенности PTFE (полукристаллический полимер, для которого не характерна Tg наподобие ламината FR-4) и других высокочастотных материалов.
Ключевые соображения:
- Профиль оплавления: разрабатывайте нагрев, выдержку, пик, время выше ликвидуса и охлаждение по паяльной пасте, пределам компонентов, массе платы и требованиям ламината/клея. Подтверждайте профиль на реальной сборке и учитывайте повторные циклы оплавления/переделки.
- Бессвинцовые припои: SAC305 — распространенный бессвинцовый сплав; соответствие RoHS оценивается для готового изделия и однородных материалов, а смачивание зависит от покрытия, флюса и профиля. Выбор флюса также важен, чтобы остатки не изменяли поверхностный импеданс.
- Точность установки компонентов: высокочастотные схемы часто используют мелкие чувствительные RF-компоненты (например, конденсаторы 0201, MMIC). Точность установки должна соответствовать корпусу компонента, геометрии площадок и сборочному процессу для обеспечения требуемых электрических характеристик.
Методы испытаний и надежности высокочастотных плат
Испытания и валидация надежности — неотъемлемая часть производства ВЧ-плат. Даже небольшие отклонения могут существенно влиять на характеристики на частотах ГГц.
Испытания включают:
- Векторный анализатор цепей (ВАЦ): измеряет S-параметры для определения вносимого затухания, обратных потерь и изоляции. Например, целевое вносимое затухание должно ссылаться на конкретную геометрию купона, частоту и опорные плоскости измерения для радарных плат.
- Временнáя рефлектометрия (TDR): локализует изменения импеданса с разрешением, задаваемым полным временем нарастания источника/прибора/пробника и скоростью распространения. Укажите требуемое разделение элементов и сопоставьте результат с чертежом и другими контрольными данными.
- Термоциклирование: если проект задает профиль от −40°C до +125°C, определите также скорости нарастания, выдержки, число циклов, образцы и критерии электрической приемки. Это пример диапазона нагрузки, а не автоматическая квалификация или прогноз срока службы для всех ВЧ-плат.
- Виброиспытания: особенно важны для автомобильных и аэрокосмических применений для проверки надежности паяных соединений и переходных отверстий под механической нагрузкой.
- Испытания на влагу и солевой туман: выбирайте экспозицию, образцы и приемку под условия установки и конструкцию. Скрининг коррозии, влагозависимые электрические изменения и защита готового корпуса отвечают на разные вопросы.
- Сканирование ближнего поля ЭМИ: картографирует излучаемые помехи и выявляет потенциальные пути связи, помогая разработчикам реализовать точечные улучшения экранирования и заземления.
5. Типы корпусов и интеграция антенн
Типы корпусов высокочастотных плат
Популярные корпуса:
- BGA — высокая плотность вводов-выводов; включайте вывод корпуса, шары/отверстия и переходы опор в модель канала.
- QFN/LGA — низкопрофильные корпуса с требованиями к площадкам, открытому пэду, припою и тепловому пути.
- Герметичные корпуса — вариант там, где аэрокосмическая/оборонная или иная программа требует конструкцию корпуса; они не делают плату или сборку герметичной.

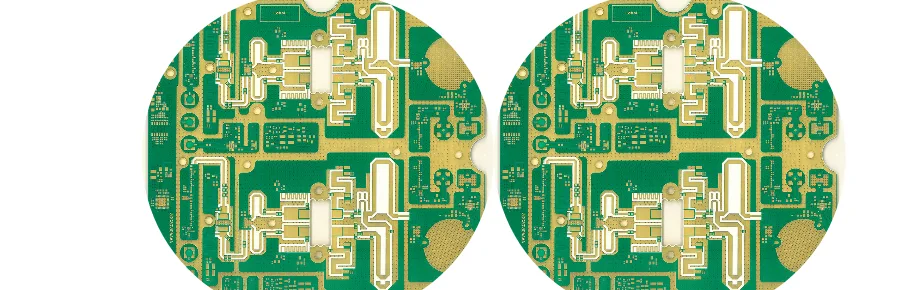

Проектирование антенн на высокочастотной плате
Интегрированные антенны могут сократить число отдельных частей, при этом ламинат, корпус, земля и геометрия питания становятся частью конструкции антенны:
- Микрополосковые патч-антенны для GPS/Wi-Fi.
- Дипольные/монопольные антенны для IoT-устройств.
- Антенные решетки для радаров и формирования луча 5G.
6. Применения: микроволновые системы и RF-схемы
Микроволновые применения высокочастотных плат
Высокочастотные платы критичны в микроволновых и миллиметроволновых применениях, где первостепенны потери сигнала, стабильность импеданса и контроль фазы.
Ключевые области применения:
Автомобильные радары (77–81 ГГц) Используются для адаптивного круиз-контроля, предотвращения столкновений и автономного вождения. Такие платы объединяют антенные решетки, RF-фронтенды и сигнальные процессоры на компактной многослойной плате. Включайте выбранный RF-прибор, геометрию антенны/питания, условия ламината и приемку собранного модуля. Стабильный Dk вносит вклад в модель, но не устанавливает характеристики обнаружения целей.
Аэрокосмическая/оборонная и исследовательская миллиметроволновая электроника W-диапазон условно охватывает 75–110 ГГц, реализации на более высоких частотах рассматриваются отдельно. Выбирайте фактический материал, межсоединения и приемку из выпущенного модуля. Тепловые или радиационные требования зависят от миссии и расположения оборудования.
Спутниковая связь Системы Ka-диапазона (26.5–40 ГГц) и Ku-диапазона (12–18 ГГц) опираются на ВЧ-платы для малопотерьных фидерных сетей, схем формирования луча и RF-усилителей мощности. Определяйте требуемое фазовое соотношение и опорные плоскости измерения для фактической фидерной сети; одно совпадение физической длины не учитывает все эффекты материала, переходов и температуры.
Точка-точка беспроводной транспорт Примеры микроволновых транспортных линий включают семейства радиостанций в пределах 6–42 ГГц; фактический канал и разрешенная работа определяются выбранной радиостанцией и рынком. PCB-фильтры, фидеры и переходы должны соответствовать измеренным требованиям линии по потерям и согласованию.
Высокочастотная плата и RF-проектирование схем
Хотя обе области работают с высокочастотными сигналами, их фокус различается:
- Проектирование ВЧ-платы касается физической подложки, структур передачи, опор, межсоединений, питания и интеграции цифровых, аналоговых и RF-секций. Оно включает RF-структуры, а не только высокоскоростную цифровую трассировку.
- Проектирование RF-схем выбирает и сочетает усилители, смесители, фильтры, генераторы и согласующие цепи для таких метрик, как усиление, шумовая характеристика и искажения. Оно может быть узкополосным или широкополосным; 28 ГГц — лишь один пример рабочего диапазона.
Две роли пересекаются в фазированной антенной решетке 5G или RF-фронтенде. Если проект требует 40 дБ изоляции прием/передача, определите его частотный диапазон, порты, состояние и опорные плоскости измерения. Трассировка, корпуса, фильтры, экранирование и пути связи вносят вклад; это число — иллюстративная проектная цель, а не универсальное требование к ВЧ-плате.
7. Выбор производителя и оптимизация затрат
Маршрут производства высокочастотных плат HILPCB включает согласованные конструкции на RF/FR-4, Rogers/PTFE и гибридах, допустимую линию/зазор 50 µm и объем купонов импеданса ±5%. Работы по ВАЦ/S-параметрам оцениваются для заданного диапазона частот, купона, приспособления и метода приемки.
Для сопоставимых предложений держите одинаковыми марку/конструкцию ламината, готовую медь, переходные отверстия, покрытие, контур/панель, количество и записи контроля/испытаний. Там, где позволяет электрический бюджет, сравнивайте более простой FR-4 или FR-4 с пониженными потерями с премиальной или гибридной конструкцией. Экономия на гибриде зависит от склеивания, выхода, циклов ламинации и пакета испытаний, а не только от площади сырья.
Панелизация может повысить использование материала, но должна сохранять размещение купонов, поддержку сборки и RF-зоны. Убирайте ненужные циклы наращивания или специальные процессы, если они не решают определенное ограничение. HILPCB может связать изготовление с комплектованной SMT/THT или закупкой и сборкой под ключ, программированием и FCT на оснастке; записи по первому образцу, оплавлению, контролю и партиям/серийным номерам определяются при расчете.
8. Стандарты, решения по RF-изготовлению и будущие тенденции
Стандарты и сертификация высокочастотных плат
- IPC-6018 охватывает квалификацию/характеристики высокочастотных микроволновых печатных плат. Укажите ревизию, класс и договорный объем приемки, а квалификацию поставщика установите отдельно.
- MIL-PRF-31032 применяется, когда ее требования к квалификации и характеристикам печатных плат входят в программу закупок. Установите требуемый квалифицированный источник и его применимое перечисление.
- Признание UL/материалов и требования к веществам имеют собственный объем. Получайте применимые декларации по материалу/конструкции и веществам отдельно от RF-приемки.
- FCC Part 15 / применимые требования CISPR касаются маршрута соответствия по излучениям выбранного изделия. Держите испытания сконфигурированного устройства отдельно от приемки незаполненной платы по RF.
Характерные решения по RF-изготовлению
- Базовая станция 5G: сравнивайте кандидатов материалов или переходных отверстий на одинаковой геометрии, длине, частотном диапазоне и откалиброванных опорных плоскостях. Результат по купону фиксируйте отдельно от характеристик собранной системы.
- Автомобильный радар: сравнивайте варианты интегрированной антенны/питания и корпуса вместе с затратами на выход панели, сборку и приемку модуля. Учитывайте все три области затрат при сравнении кандидатов.
- Аэрокосмический или исследовательский модуль: укажите точный материал/конструкцию и среду программы. Сравнивайте PTFE с керамическим наполнителем и других допустимых кандидатов по этим требованиям.
Пример отчета по потерям: для согласованных опорных портов S21 = −1.0 дБ соответствует коэффициенту передачи мощности 10^(−1/10) ≈ 79.4%; −1.5 дБ — около 70.8%. Эти допущенные отклики различаются на 0.5 дБ. Укажите приспособление/опорные плоскости и диапазон перед сравнением измеренных купонов.
Будущие тенденции в высокочастотных платах
- 6G и исследования mmWave: определите реальную платформу, рабочий диапазон, интеграцию и доступные испытательные ресурсы до выпуска производственного пакета.
- Встраиваемые компоненты: оцените компонент, последовательность процесса, контроль и последствия для переделки до выбора миниатюризации через встраивание.
- Инструменты трассировки с ИИ: проверяйте результирующую геометрию и электрические модели по тем же проектным правилам и плану приемки.
- Устойчивость материалов: оценивайте точные декларации материалов, конструкцию, непрерывность поставок и маршрут утилизации, не предполагая, что все RF-композиты перерабатываемы.
Подготовьте пакет для RF-изготовления и сборки
Отправьте Gerber/ODB++, сверловку, контур, структуру слоев, точный ламинат/медь и покрытие, количество и требуемый график. Приложите рабочий диапазон, требования по потерям/фазе и импедансу, чертежи переходных отверстий/переходов, определение купона или S-параметров, калибровочные плоскости и пределы приемки. Укажите любой экологический профиль и записи, необходимые для пилотной или повторной сборки.
Для сборки добавьте BOM/утвержденные замены, размещение, пределы обращения с компонентами, прошивку и требования к оснастке/испытаниям. HILPCB может оценить SMT-сборку, закупку и сборку под ключ или интеграцию box-build, если модуль включает корпуса, жгуты или тепловые интерфейсы. Согласуйте проверки первого образца и открытые решения DFM до производственного выпуска.
Часто задаваемые вопросы
Когда можно использовать FR-4 для высокочастотной платы?
Когда точная марка, конструкция и канал соответствуют требуемому бюджету потерь, фазы, импеданса и среды. Одна только частота не устанавливает границу применимости. Сравнивайте определенную геометрию и длину с данными предлагаемого материала и методом испытания; специализированный RF-ламинат резервируйте для ограничений, которые его оправдывают.
