Промышленные печатные платы: конструирование и производство

Практическое руководство по промышленным PCB: выбор ламината, вибрация, ЭМС, изоляция, изготовление и испытания на надёжность.

Современные промышленные системы полагаются на прочную и надёжную электронику для управления, мониторинга и автоматизации процессов в экстремальных условиях эксплуатации. От автоматизации цеха до силовой электроники промышленные печатные платы играют основополагающую роль в обеспечении стабильности, точности и долговечности.

Для промышленной PCB сначала определите условия монтажа, электрические нагрузки и требуемый срок службы, а затем выбирайте ламинат, стек и процесс сборки. HilPCB выполняет изготовление и сборку PCB для промышленных применений; объём производства и контроля должен соответствовать требованиям проекта.

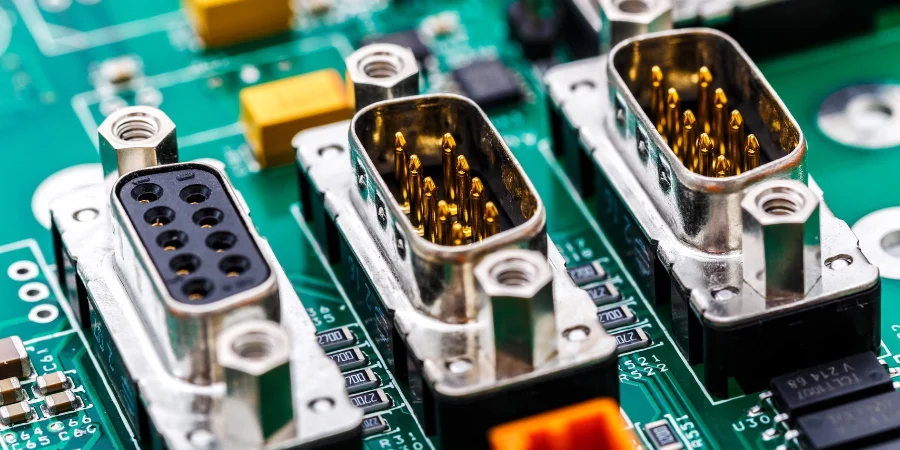

Что такое промышленные печатные платы?

Промышленные печатные платы — это PCB, специально спроектированные для работы в условиях высокой нагрузки: при экстремальных температурах, механических вибрациях, электрических помехах и воздействии загрязняющих веществ. Они часто выполняют критически важные функции в:

  • автоматизации производства и робототехнике
  • электроприводах и сервоконтроллерах
  • системах преобразования мощности
  • датчиках и шлюзах промышленного интернета вещей (IIoT)
  • программируемых логических контроллерах (ПЛК)
  • тяжёлом оборудовании и средствах измерений для технологических процессов

По сравнению с PCB коммерческого класса промышленные платы требуют более тщательного выбора материалов, усиления конструкции и высокой точности изготовления для поддержания надёжности и длительного срока службы.

Ключевые особенности PCB промышленного класса

1. Термическая стабильность и материалы с высоким Tg

Требования к температуре в промышленности зависят от изделия и места установки. Ламинат с более высоким Tg может улучшить стабильность при обработке и термоциклировании, однако температура стеклования не является максимальной допустимой температурой непрерывной эксплуатации.

2. Стойкость к механическим нагрузкам и вибрации

Электроприводы и мобильные машины могут подвергать платы повторяющимся механическим нагрузкам и вибрации. Подходящие опоры, фиксация компонентов и рациональное расположение монтажных отверстий уменьшают прогиб платы и деформацию паяных соединений. Проверяйте собранную конструкцию на соответствие фактическому вибрационному профилю; толщину меди выбирайте исходя из электрической и тепловой нагрузки.

3. Защита от влаги и агрессивных веществ

На промышленных объектах часто присутствуют влага, химические испарения и взвешенные частицы. Конформные покрытия и подходящие паяльные маски снижают воздействие, но защита зависит от чистоты поверхности, полноты покрытия и совместимости с реально присутствующими химикатами. Они не заменяют герметизацию корпуса или квалификационные испытания на воздействие среды.

4. ЭМС и целостность сигнала

Промышленные системы часто связаны с коммутацией больших токов и плотной управляющей логикой, которые могут создавать помехи и ухудшать сигналы. Эффективная электромагнитная совместимость (ЭМС) начинается с грамотной топологии PCB: чётко определённые слои земли, оптимизированный стек и явное разделение аналоговой и цифровой областей помогают сохранить целостность сигналов и стабильность системы.

Рекомендации по проектированию промышленных PCB

Успешное применение промышленной PCB начинается на этапе проектирования. Учитывайте следующие рекомендации:

  • Определяйте длины путей утечки и воздушные зазоры по применимому стандарту безопасности оборудования (например, IEC 61010-1 для соответствующих измерительных или управляющих устройств), рабочему напряжению, степени загрязнения, высоте над уровнем моря и категории изоляции.
  • Используйте тепловые переходные отверстия и теплораспределители для отвода локальных горячих точек.
  • Определяйте подключения защитного заземления и пути возврата сигналов в соответствии с архитектурой оборудования; избегайте непреднамеренных контуров помех и проверяйте требования к защитным соединениям.
  • Применяйте принципы технологичности конструкции (DFM), чтобы сократить производственные ошибки и повысить тестируемость.
  • Для плат высокого напряжения выбирайте изоляционные материалы и расстояния согласно применимым требованиям безопасности, а затем проверяйте предусмотренные испытания диэлектрической прочности и сопротивления изоляции.

Производственные аспекты

Производство промышленных PCB выходит за рамки стандартных технологических процессов. Обязательно учитывайте следующие факторы:

  • стабильность свойств материалов и прослеживаемость для длительных жизненных циклов изделия;
  • толщина меди, геометрия травления и покрытие, выбранные с учётом тока, превышения температуры и технологических ограничений;
  • AOI для видимых дефектов монтажа и ICT (при наличии оснастки и определённого покрытия тестами) для выборочных электрических неисправностей; ни то, ни другое не подтверждает долгосрочную надёжность;
  • селективная пайка для смешанной сборки SMD/THT в гибридных системах;
  • указание применимых критериев качества и приёмки голых плат (например, IPC-6012 и IPC-A-600) и сборки (например, IPC-A-610) с требуемым заказчиком классом.

Возможности HilPCB включают многослойные конструкции плат, толстую медь до 20 унций, контроль импеданса и надёжный монтаж компонентов для тяжёлых условий эксплуатации. Для промышленного проекта передайте стек, толщины меди, требования к импедансу и опорам компонентов на технологическую экспертизу. До выпуска заказа подтвердите выполнимые сочетания и доказательства приёмки: предел 20 унций не означает, что все предельные характеристики можно одновременно объединить в одной конструкции.

Применение промышленных PCB

Промышленные печатные платы применяются в широком спектре систем, где критичны точность, бесперебойность и безопасность. Примеры:

  • контроллеры CNC и робототехники
  • модули коррекции коэффициента мощности
  • сенсорные узлы и системы сбора данных
  • интеллектуальные реле и программируемые логические модули
  • оборудование мониторинга энергопотребления и интеллектуальных сетей

Расширенная надёжность и жизненный цикл

Задавайте целевой срок службы исходя из профиля эксплуатации оборудования, а не назначайте промышленной PCB универсальный ресурс. Выбирайте материалы, паяные соединения и защитные покрытия под ожидаемые температуру, влажность, вибрацию и рабочий цикл. Испытания термоциклированием и вибрацией позволяют выявить слабые места в заданных условиях; для перевода результатов испытаний в срок службы нужна подходящая модель надёжности и подтверждающие данные.

Проектировщики также должны учитывать применимые стандарты UL, законодательство ЕС о маркировке CE и ограничения RoHS на вещества — применительно к готовому оборудованию и поставляемым материалам. Эти требования влияют на выбор материалов, пути утечки и производственные процессы. Стабильное качество от партии к партии помогает поддерживать прослеживаемость и снижает риск отказов в критически важных для безопасности системах.

Для удобства обслуживания и повышения бесперебойности платы часто оснащают контрольными точками, модульными разъёмами и базовыми диагностическими цепями. Всё чаще встраиваются функции предиктивного обслуживания — бортовые датчики и микроконтроллеры, которые отслеживают работу в реальном времени и позволяют проводить упреждающее обслуживание промышленных систем автоматизации.

Заключение

Промышленные печатные платы — основа современных систем производства, энергетики и управления. Их проектирование и изготовление требуют глубокого понимания ограничений применения, требований к надёжности и факторов окружающей среды.

Передайте HilPCB данные для изготовления, файлы сборки, профиль условий эксплуатации и требуемые свидетельства контроля или испытаний. Согласуйте критерии приёмки производства с планом валидации оборудования, чтобы поставленные платы можно было оценить по конкретным требованиям.

Частые вопросы

Что следует включить в запрос цены на «PCB для промышленной электроники»?

Укажите данные для изготовления и сборки, предполагаемый температурный и вибрационный профиль, рабочие напряжения, токовые нагрузки, требования к изоляции и целевой срок службы. Отдельно укажите применимые критерии приёмки голой платы и сборки, а также приложите записи прослеживаемости и контроля или испытаний. Покрытие, заливка и поддержка компонентов должны соответствовать реальным условиям эксплуатации.
