Слой soldermask — это не просто декоративное покрытие. Он защищает открытый copper, задает границы pad openings и напрямую влияет на assembly yield и долгосрочную надежность. Когда контроль soldermask exposure нестабилен, плата может пройти electrical test, но уже на сборке дать solder bridging, плохое смачивание, сложный rework и слабую повторяемость между партиями.
Для sourcing teams и hardware engineers soldermask exposure не стоит воспринимать просто как еще один этап PCB shop. Это часть реальной process capability фабрики. Точность alignment, окно development, стабильность curing и traceability inspection напрямую определяют, будут ли prototype и volume production давать одинаковый результат.
Почему soldermask exposure влияет на downstream yield

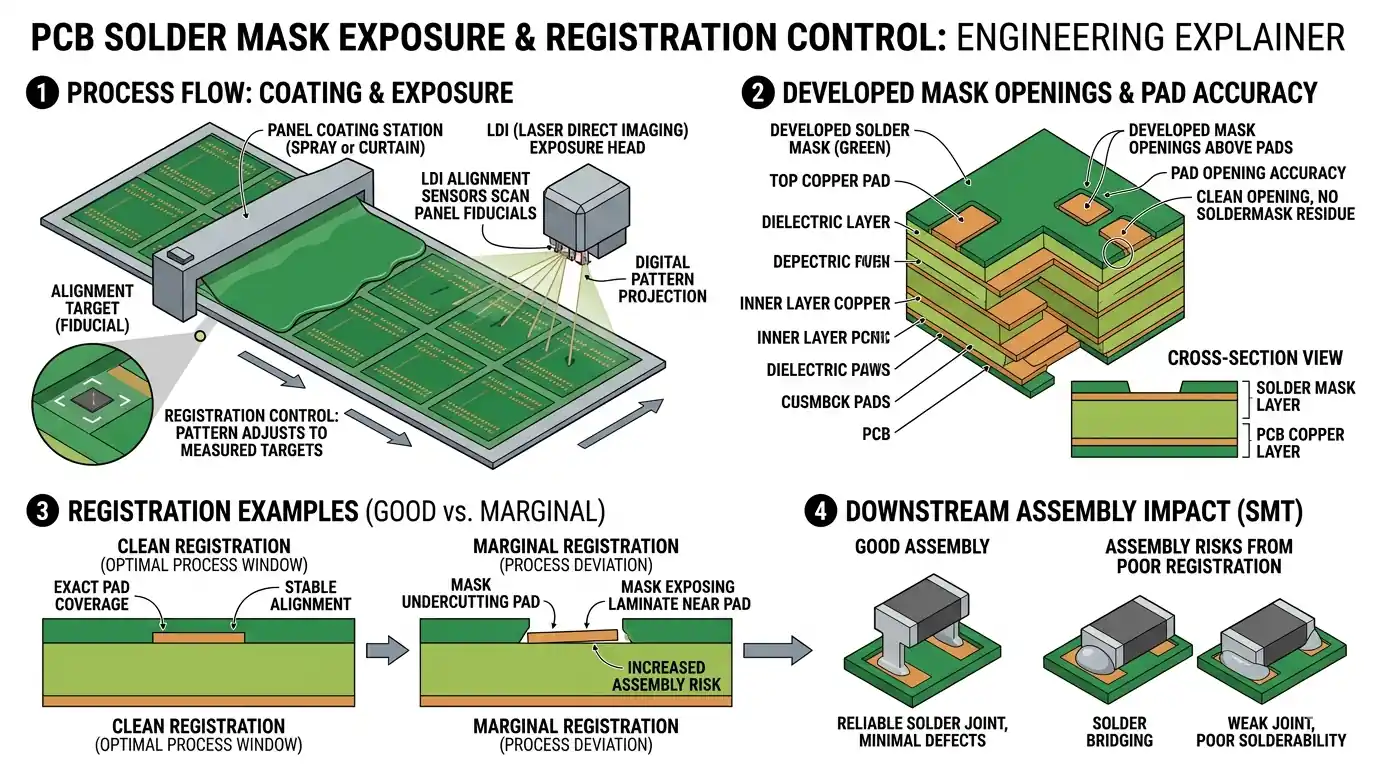

Этап exposure определяет, какие области останутся под soldermask, а какие pads или vias будут открыты. Это напрямую влияет на:
- стабильность soldermask dams между fine-pitch pads
- encroachment ink на кромки pad'ов
- полноту покрытия tented vias
- adhesion после reflow, cleaning и environmental stress
- визуальную и размерную consistency между лотами
Если process window слишком узкое, даже небольшие колебания exposure energy, panel positioning или development time позже вырастают в assembly defects.
LDI и film exposure подходят не для одних и тех же типов дизайна
Традиционная film exposure все еще может хорошо работать на стандартных платах, но как только pad pitch уменьшается, а alignment tolerance становится жестче, сложность контроля резко растет. Film stretch, ошибки handling и смещение panel повышают риск soldermask offset.
Обычно LDI более оправдана в таких случаях:
- fine-pitch BGA или QFN
- очень узкие soldermask dams
- HDI dense-pad regions
- designs с уже ограниченным запасом annular ring
- RF boards или medical boards, где важны высокая repeatability и dimensional stability
Ключевой вопрос не в том, какой imaging method звучит современнее. Важно, выбирает ли фабрика правильный метод под реальную геометрию платы.
Alignment и process window формируют основную часть downstream risk
Многие soldermask problems становятся заметны только на этапе SMT, но их root cause обычно кроется в нестабильном контроле exposure и development. Зрелая фабрика должна уметь четко объяснить, как она контролирует:
- positioning panel перед imaging
- exposure energy для разных ink systems и толщин платы
- скорость development и удаление residue
- финальный curing profile и verification adhesion
- постоянную lot-to-lot consistency, а не просто один удачный sample
Когда эти факторы дрейфуют, резко растет вероятность residue на pads, слабых кромок soldermask, exposed copper на границах trace или opening sizes, которые уже не соответствуют design intent.
Какие defect types инженерным командам действительно нужно отслеживать
При оценке PCB supplier вопрос не в том, умеет ли он вообще наносить soldermask. Вопрос в том, способен ли он стабильно избегать критических failure modes. Наиболее типичные примеры:
- misregistration soldermask, уменьшающий spacing между pads или оставляющий copper открытым на краях trace
- underexposure со слабыми границами opening и плохой adhesion
- overexposure, уменьшающий маленькие openings и истончающий fine soldermask dams
- residue после development на поверхностях pad'ов, ухудшающий solderability
- tented vias, которые трескаются или раскрываются после thermal stress
- soldermask encroachment на pads, особенно возле fine-pitch components
Это не просто cosmetic defects. Они часто приводят к solder bridging, uneven wetting, unstable test behavior и росту стоимости rework.
DFM со стороны design напрямую влияет на soldermask yield
Многие soldermask issues приходят не только со стороны PCB shop, но и из design files, где слишком мало manufacturing margin. Во время DFM review стоит внимательно проверить:
- соответствует ли ширина soldermask dams стабильной capability целевой фабрики
- оставляет ли spacing между pads достаточный запас под variation alignment
- не ослабляет ли потеря annular ring после drilling поддержку soldermask
- должен ли via быть tented, plugged или left open и соответствует ли это cleaning и assembly plan
- не расположен ли silkscreen слишком близко к pads или soldermask openings
- совместима ли выбранная surface finish с системой soldermask и reflow profile
Особенно для industrial control, automotive electronics, medical и telecom products эти вопросы нельзя закрывать фразой, что bare board "выглядит нормально".
Качество soldermask нужно оценивать вместе с поведением в assembly
Качество soldermask process нельзя оценивать только на стадии bare board. Гораздо важнее понять, сохраняется ли стабильность на этапах paste printing, placement, reflow, selective soldering, cleaning и rework.
Например:
- soldermask со слабой adhesion легче отслаивается при rework
- нестабильные opening boundaries влияют на stencil release и форму solder joint
- нестабильный via tenting может треснуть после thermal cycling или удерживать contamination
- непоследовательное copper exposure на pads может менять вид solder joints от партии к партии на одном и том же design
Поэтому зрелые PCB suppliers не отделяют soldermask от downstream assembly feedback. Они возвращают данные assembly в front-end process control.
Inspection и traceability определяют, сможет ли фабрика быть стабильной долго
Soldermask exposure относится к тем процессам, где одного визуального вида недостаточно. Фабрике нужен repeatable method для подтверждения alignment, quality openings, adhesion и результата curing, а не только опыт отдельных operators.
Полезные control points обычно включают:
- AOI или optical checks в критических opening regions
- verification alignment через sample panels или test areas
- adhesion test или tape test при необходимости
- tracking defect trends по lot, panel и equipment condition
- traceability между ink batch, exposure settings и production date
Если программа должна перейти от prototype к повторяемому volume production, эти возможности становятся особенно важными. Надежный supplier должен уметь объяснить, как он удерживает процесс стабильным во времени, а не только показать одну красивую панель.
Что подтвердить с PCB factory до release
Если ваш продукт чувствителен к качеству soldermask, обычно полезнее задавать конкретные вопросы, чем спрашивать только минимальное значение soldermask dam. Хорошие вопросы включают:
- какой imaging method будет использоваться для этой платы и почему
- каков реально стабильный production minimum для soldermask dam
- как проверяется alignment в dense-pad areas
- лучше ли vias этого design делать tented, plugged или left open
- как контролируются residue на pads и contamination risk до surface finish и assembly
- какие process parameters остаются traceable, если у партии позже появятся проблемы с adhesion или alignment
Чем конкретнее ответы, тем выше вероятность, что supplier оценивает design как volume product, а не просто механически исполняет Gerber.
FAQ
Почему soldermask exposure влияет на SMT yield?
Потому что она напрямую задает границы pad openings, стабильность soldermask dams и степень encroachment на pads. Даже небольшие колебания exposure или development позже превращаются в solder bridging, uneven wetting или сложный rework.
Нужно ли для fine-pitch boards всегда сначала выбирать LDI?
Часто да, но ответ все равно зависит от pad spacing, ширины soldermask dams и реальной production capability фабрики. Важен не бренд оборудования, а стабильность alignment и repeatability.
Если bare board выглядит нормально, значит ли это, что soldermask process в порядке?
Нет. Качество soldermask также определяется adhesion, поведением после reflow, стойкостью к rework и consistency между лотами. Многие проблемы проявляются только после входа платы в assembly.
Какой design-side DFM issue, связанный с soldermask, встречается чаще всего?
Обычно это слишком узкие soldermask dams, слишком плотный pad spacing, обработка vias, не совпадающая с assembly flow, и silkscreen, расположенный слишком близко к openings.
Что важнее всего подтвердить с board shop до release?
Сначала стоит подтвердить imaging method, стабильный production minimum для soldermask dam, способ alignment verification, стратегию via tenting или opening и план traceability для аномальных лотов.
Заключение
PCB soldermask exposure — не незначительный косметический этап, а производственный процесс, напрямую связанный с yield и reliability. Imaging method, контроль alignment, окно development, стабильность curing и design margin вместе определяют, сможет ли система soldermask стабильно поддерживать downstream assembly.
Для плотных designs и изделий с высокими требованиями к надежности лучше заранее согласовать soldermask rules и process window с производителем. Именно так soldermask exposure становится контролируемым этапом производства, а не скрытым источником дефектов в серии.
