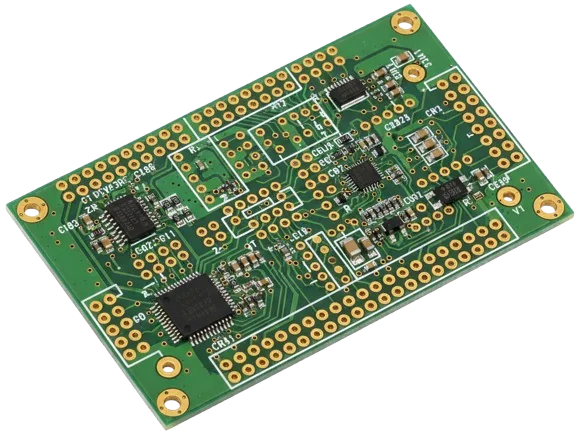

Производство одно- и двусторонних PCB | Быстрый расчет стандартных 1-2-слойных плат FR-4
Односторонние и двусторонние FR-4 платы для конструкций с низкой плотностью, быстрых прототипов и стабильного повторного производства. Подходит, когда трассировка помещается в 1-2 слоя, риск по BOM низкий и нужен путь к расчету с проверкой DFM, AOI, электрическими испытаниями и понятным переходом к многослойной плате.

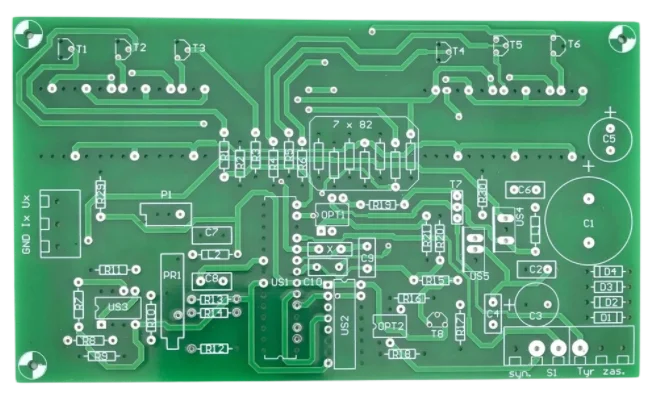

Инженерная ценность через упрощенную архитектуру печатных плат
Баланс между экономической эффективностью и стабильной производительностьюОдносторонние платы минимизируют этапы и стоимость для простых схем, таких как драйверы светодиодов и базовые датчики, в то время как двусторонние печатные платы добавляют свободу маршрутизации через металлизированные сквозные отверстия (PTH) для источников питания и промышленных систем управления. По сравнению с многослойными конструкциями, 1–2 слойные платы снижают риск производства и обычно сокращают сроки выполнения заказа на 20–30% (двадцать-тридцать процентов).
Мы поддерживаем равномерность травления/дорожек в пределах ±10% (плюс-минус десять процентов) по всей панели и контролируем толщину меди в отверстиях до 20–25 μm (двадцать-двадцать пять микрометров) для надежных соединений PTH. Плоскостность панели и коробление/деформация удерживаются ниже 0.75% (ноль целых семьдесят пять сотых процента) для обеспечения стабильного выхода годных изделий при сборке. Поверхностные покрытия, такие как HASL, OSP и ENIG, выбираются в соответствии с профилем оплавления и требованиями к сроку хранения. При увеличении плотности маршрутизации или ограничений ЭМС проекты могут естественным образом переходить на платформы многослойных печатных плат или HDI печатных плат без полного перепроектирования.
Критический риск: Неравномерное нанесение меди, перетравливание или недостаточное заполнение сквозных отверстий может привести к обрывам цепи или раннему усталостному разрушению при термоциклировании. Коробление/деформация за пределами допуска также увеличивает напряжение в паяных соединениях при SMT сборке.
Наше решение: Мы применяем DFM-верификацию и контроль процесса травления с автоматическим мониторингом линии для стабилизации геометрии дорожек. Электролитическое нанесение меди использует картографирование плотности тока в реальном времени для поддержания равномерной толщины меди, а микросекционный анализ после нанесения подтверждает целостность PTH. Проверки размеров в рамках системы прослеживаемости MES связывают каждую партию с данными SPC, обеспечивая стабильный выход годных изделий как для прототипов, так и для крупносерийного производства.
Для быстрых прототипов и недорогих производственных циклов одно-/двухслойные платы идеально соответствуют нашим услугам мелкосерийной сборки и руководству по расчету стоимости сборки печатных плат, позволяя достичь предсказуемой стоимости, сроков выполнения и технологичности.
- Стандартные мин. дорожка/промежуток 150/150 μm (сто пятьдесят на сто пятьдесят); продвинутые 75/75 μm
- Толщина металлизации сквозных отверстий 20–25 μm (двадцать-двадцать пять микрометров)
- DFM-обратная связь для уменьшения эффекта «надгробия» и мостиков припоя
- FR-4 Tg 130–170 °C (сто тридцать-сто семьдесят) для бессвинцового оплавления
- Покрытия: HASL, OSP, ENIG; опционально ENEPIG для проволочного монтажа или золотых контактов
🚀 Запрос быстрого предложения
📋 Получить полные возможности

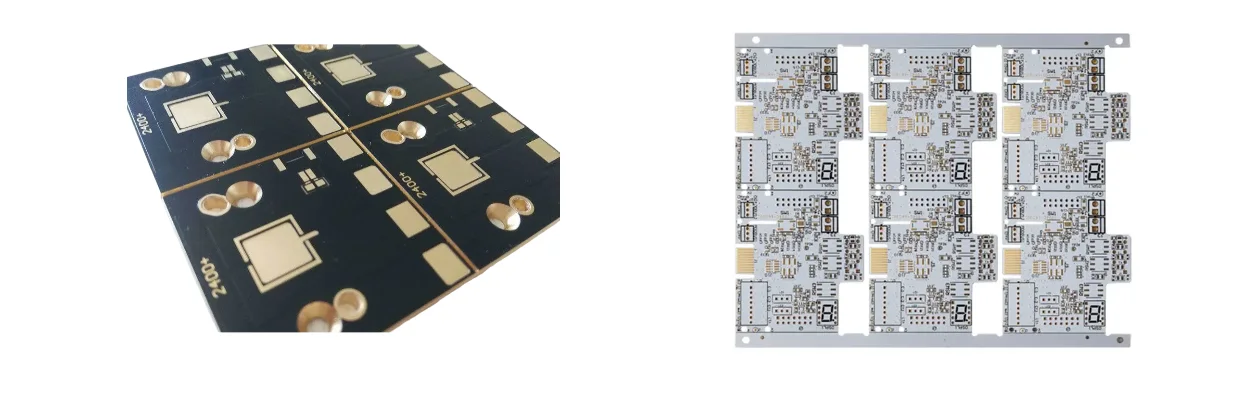

Контроль процесса для стабильного качества
От быстрых прототипов до стабильного серийного производстваВходящие медь и ламинат проверяются на толщину и качество поверхности. LDI/пленочная визуализация обеспечивает типичное совмещение в пределах ±50 μm (плюс/минус пятьдесят микрометров). Фактор травления настраивается в зависимости от веса меди для сохранения мелких деталей. Покрытие паяльной маски проверяется на зазор и определение контактных площадок. AOI обнаруживает обрывы/короткие замыкания при размерах элементов около 50 μm; летающие щупы или фикстурированный E-тест проверяют целостность/изоляцию.
Наш прототип PCB использует те же контрольные точки качества, что и серийное производство, что позволяет выполнять стандартные срочные заказы за 24–48 ч (двадцать четыре – сорок восемь часов). Пакеты документации включают записи партий и тестовые данные и могут быть расширены до требований ISO 9001 и IPC Class 3 при необходимости.
- Контроль совмещения обычно ±50 μm (плюс/минус пятьдесят микрометров)
- AOI на уровне панелей; опциональное 100% электрическое тестирование
- Выбор между гвоздевой платой или летающими щупами в зависимости от объема
- Отслеживаемость партий и сохраненные записи
- Быстрые линии для срочных прототипов
Технические характеристики однослойных и двухслойных печатных плат
Возможности для простых 1-2-слойных плат, готовых к расчету
| Параметр | Стандартные возможности | Расширенные возможности | Стандарт |
|---|---|---|---|
Число слоев | 1–2 слоя (один-два) | До 40 слоев (до сорока) через многослойную технологию | IPC-2221 |
Базовые материалы | FR-4 Tg 130–170 °C (сто тридцать – сто семьдесят) | Низкопотериные, Rogers, керамические | IPC-4101 |
Толщина платы | 0.40–3.20 мм (ноль целых сорок сотых – три целых двадцать сотых) | 0.20–6.00 мм (ноль целых двадцать сотых – шесть целых ноль сотых) | IPC-A-600 |
Толщина меди | 0.5–3 унции (семнадцать – сто пять микрометров) | До 20 унций (до двадцати; технология толстой меди) | IPC-4562 |
Мин. ширина дорожки/зазор | 75/75 мкм (3/3 мил; семьдесят пять на семьдесят пять) | 50/50 мкм (2/2 мил; пятьдесят на пятьдесят) | IPC-2221 |
Мин. размер отверстия | 0.15 мм (шесть мил) механическое сверление | 0.075 мм (три мил) лазерное (технология HDI) | IPC-2222 |
Технология переходных отверстий | Сквозные отверстия | Слепые/скрытые, отверстия в площадке через HDI PCB | IPC-6012 |
Макс. размер панели | 571.5 × 1200 мм | 609.6 × 1219 мм | Возможности производства |
Контроль импеданса | ±10% (плюс/минус десять процентов) | ±5% (плюс/минус пять процентов) с TDR | IPC-2141 |
Финишное покрытие | HASL, OSP, ENIG | ENEPIG, твердое/мягкое золото | IPC-4552/4556 |
Контроль и испытания | AOI, выборочное E-тестирование | 100% E-тестирование, X-ray/ICT по необходимости | IPC-9252 |
Сертификация | ISO 9001, UL | IPC Class 3, IATF 16949, AS9100 (по запросу) | Отраслевые стандарты |
Срок изготовления | 24–48 ч прототипы; 5–7 дней стандарт | Экспресс-изготовление в тот же день (индивидуально) | График производства |
Готовы начать ваш PCB проект?
Независимо от того, нужен ли вам простой прототип или сложный производственный запуск, наши передовые производственные возможности обеспечивают превосходное качество и надежность. Получите вашу расценку в течение 30 минут.
Оптимизация дизайна для эффективности производства
Соблюдайте минимальные расстояния и избегайте кислотных ловушек; используйте капли на критических сквозных отверстиях. Двусторонняя разводка выигрывает от заливки земли для ЭМС и тепловых рельефов на больших медных участках для стабилизации пайки. Смотрите наши руководства по двусторонним печатным платам и руководство по финишной обработке поверхности.
- Стандартная мин. ширина дорожки ~150 μm (сто пятьдесят микрометров)
- Типичное расстояние между корпусами компонентов ≥0.5 mm (больше или равно нулю целых пять десятых миллиметра)
- Тепловые рельефы на контактных площадках, подключенных к плоскостям
Нужна экспертная проверка дизайна?
Наша инженерная команда предоставляет бесплатный DFM анализ и рекомендации по оптимизации
Обзор комплексного производственного процесса
Процесс: подготовка ламината → нанесение резиста/изображения → травление/удаление → сверление/нанесение покрытия → маска/шелкография → финишная обработка → AOI/электрические тесты. LDI или экспонирование пленки поддерживает элементы размером до 75 μm (семьдесят пять микрометров). Нанесение покрытия на отверстия достигает 20–25 μm. Для стабильных поставок и предсказуемых сроков ознакомьтесь с нашими заметками о расценках на сборку печатных плат и советами по панелизации.
Быстрая проверка: когда 1-2 слоя подходят лучше всего
Выбирайте одно- или двусторонние PCB, когда плотность низкая, разводка помещается в 1-2 слоя, а приоритеты — быстрый расчет, низкая стоимость и стабильная поставка.
- Подходит: простые контроллеры, драйверы светодиодов, датчики, небольшие силовые платы и промышленные системы управления с низкой плотностью.
- Не лучший вариант: вывод BGA с высокой плотностью, глухие/скрытые переходные отверстия, сложный импеданс или множество внутренних плоскостей питания.
- Данные для расчета: Gerber, файлы сверления, контур платы, количество, толщина, покрытие, толщина меди и примечания по сборке/испытаниям.
- Связанные страницы: FR-4 PCB, Многослойная PCB, HDI PCB
Когда выбрать эту страницу, FR-4, многослойную плату или HDI
- Одно- или двусторонняя PCB: для FR-4 плат с низкой плотностью, готовых к расчету в 1-2 слоя.
- FR-4 PCB: когда главный вопрос — материал, а число слоев не ограничено 1-2.
- Многослойная PCB: когда нужны дополнительные плоскости питания/земли или слои трассировки со стандартными сквозными переходными отверстиями.
- HDI PCB: когда конструкцию определяют микропереходы, глухие/скрытые переходные отверстия, VIPPO или вывод BGA с мелким шагом.
Выбор материалов: баланс производительности и стоимости
Стандартный FR-4 покрывает большинство потребностей. Для более высокого теплового запаса используйте Tg 170 °C (сто семьдесят градусов Цельсия) и предварительный нагрев при 120 °C (сто двадцать) в течение 2–4 ч (двух-четырех часов) перед сборкой. Для РЧ или сверхнизких потерь перейдите на платы Rogers; для экстремальных тепловых путей рассмотрите металлические платы. Если требуется гибкость, оцените гибкие печатные платы.
Системы контроля качества для обеспечения стабильной производительности
AOI выявляет обрывы/короткие замыкания и проблемы с маской; летающие зонды/фикстуры проверяют целостность и изоляцию. Типичный выход годных на первом проходе (FPY) превышает 98–99% (девяносто восемь-девяносто девять процентов) для стандартных проектов. Документация и сохраненные образцы поддерживают аудиты в соответствии с ISO 9001.
Стратегическое управление затратами без ущерба качеству
Использование панелей — основной фактор затрат — эффективное размещение может сократить стоимость материалов на 20–30% (двадцать-тридцать процентов). Скидки обычно действуют на 100/500/1000+ единиц. Срочные заказы добавляют 50–100% (пятьдесят-сто процентов) надбавки; упрощайте элементы, где возможно, или переходите на многослойные платы только при необходимости.
Готовы оптимизировать стоимость вашей PCB?
Получите детальный анализ затрат и рекомендации по максимальной ценности
Проверенные решения для различных рынков

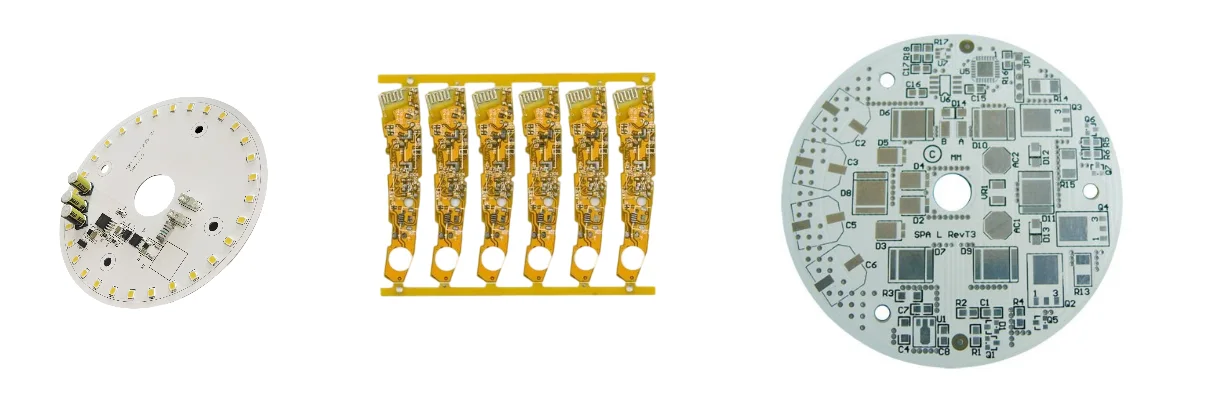

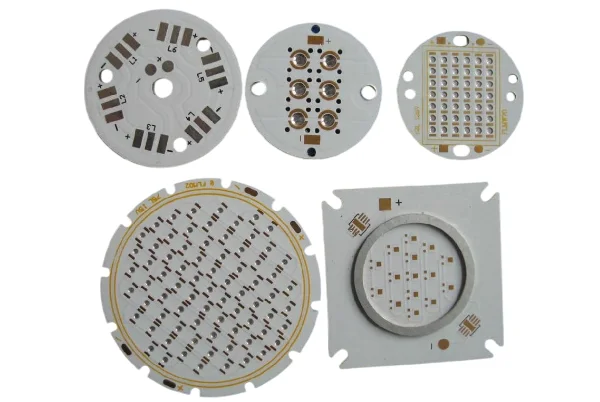

Потребительские устройства (пульты, узлы IoT), промышленные контроллеры (датчики, драйверы реле) и LED-освещение выигрывают от 1–2 слойных архитектур. Для высоких токов рассмотрите более широкие медные дорожки или платы с толстой медью; для интеграции в корпус/систему передайте на сборку корпусов.
Инженерные гарантии и сертификации
Опыт: объемные программы с односторонними/двусторонними платами со стабильным FPY.
Экспертиза: контролируемое травление/регистрация, гальваническое покрытие 20–25 μm и выбор финишной обработки в зависимости от метода сборки.
Авторитетность: рабочие процессы соответствуют IPC Class 2/3 и ISO 9001.
Надежность: система MES обеспечивает прослеживаемость, связывая идентификаторы партий с результатами AOI/E-тестов; документация предоставляется по запросу.
- Контроль: коэффициент травления, зазор паяльной маски, толщина меди
- Прослеживаемость: цифровые маршрутные листы и записи партий
- Валидация: AOI, E-тесты, микрошлифы (по требованию)
