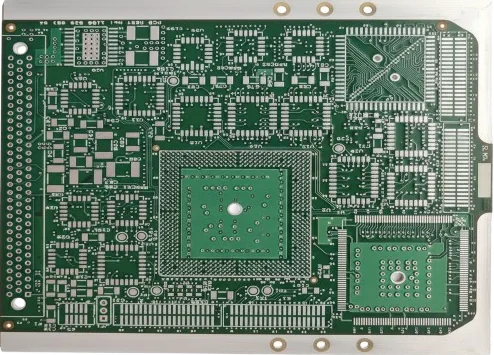

铝基 PCB 热路径优化：材料与工艺控制
平衡介电层厚度、热阻与绝缘性能当功率密度超过约 0.5–1.0 W/cm² 或结温裕量紧张时，PCB 必须作为主动散热器工作。标准FR-4 PCB的导热率仅约 0.3–0.4 W/m·K。相比之下，铝基 PCB（铝电路板）或专业金属芯 PCB（MCPCB）通过铝或铜基底与陶瓷填充介质（典型 1–5 W/m·K）降低热阻，提升大功率负载下的可靠性。作为金属芯 PCB 直产厂商，HilPCB 常备标准基材库存，可实现快速交付。
介质厚度（通常 75–150 μm）主导热阻（Rth）并决定击穿电压。我们的真空层压工艺将厚度控制在 ±10% 以内，确保热循环中的介质完整性。对于热点散热，可在功率器件下方布置散热过孔阵列，或搭配厚铜 PCB 层增强横向散热。详细制造方法见 MCPCB 组装与导热材料选择指南。
关键风险：介电层不均匀或金属芯翘曲，可能在循环负载下造成局部热点、击穿或焊点疲劳。过孔绝缘不良或分层会使 Rth 增加最高 30%，降低 LED 流明维持率或 MOSFET 可靠性。
解决方案：我们进行热冲击测试（−40 °C↔+150 °C）和基于 FEA 的热建模，验证传导路径与机械稳定性。表面平整度与介质结合通过 SPC 和 CTE 匹配的叠层设计监控。混合散热可参考结合 Al₂O₃/AlN 与金属基板的陶瓷 PCB替代方案，导热率可达 190 W/m·K。
针对 LED、电动汽车转换器和工业电源系统，铝基 PCB 通常是最先被评估的 MCPCB 方案，因为它在成本、导热性和可制造性之间取得了平衡。更多内容见热管理设计系列，涵盖叠层优化、过孔密度与界面材料，实现高效散热。
- 系统 Rth 目标值 <0.5 °C/W
- 介电层均匀性 ±10%
- 散热过孔直径 Ø0.30–0.50 mm，间距 1.0–1.5 mm
- 铝基板约 140–160 W/m·K；铜基板约 380–400 W/m·K
- 白色阻焊层实现 LED 反射率 >85%
🚀 快速报价请求
🔧 获取完整制造能力
层压工艺控制与可靠性验证
无空隙粘合与可重复的热阻性能在分段压力（通常 20–30 kg/cm²）与峰值温度 175–185 °C 下进行真空层压，可形成无空洞界面并稳定介电层厚度。层压前微蚀目标 Ra 约 1–2 μm，既保证附着力又不牺牲热接触。拼板温度均匀性控制在 ±3 °C 以内。
验证项目包括 ASTM D5470 热阻测量（允差 ±15%）、最高 4,000 V AC 的 100% Hi-Pot 耐压测试，以及 −40↔+125 °C 温度循环 500–1,000 次（电阻变化 <10%）。更多内容见热冲击测试与板级 PCB 测试。
- 空洞面积通常 <2%
- 拼板温度均匀性 ±3 °C
- 剥离强度 ≥1.5 N/mm
- 介电层厚度与层压压力的 SPC 控制
- 批次留存与 MES 流程记录
MCPCB 完整技术规格
导热材料、绝缘与高功率布线
| 参数 | 标准能力 | 高级能力 | 标准依据 |
|---|---|---|---|
层数 | 1–2 层 | 最高 4 层 | IPC-2221 |
基材类型 | 铝 5052/6061 | 铜 C110，可选不锈钢 | 材料规范 |
导热系数（系统） | 1.0–3.0 W/m·K | 最高 8.0 W/m·K；铜芯约 380–400 W/m·K | ASTM D5470 |
介电层厚度 | 75–150 μm | ≤50 μm 高性能介电层 | 制造商数据表 |
板厚 | 0.8–2.0 mm | 0.5–3.2 mm | IPC-A-600 |
铜厚 | 1–3 oz（35–105 μm） | 最高 10 oz（350 μm） | IPC-4562 |
最小线宽/间距 | 150/150 μm（6/6 mil） | 100/100 μm（4/4 mil） | IPC-2221 |
最小孔径 | 0.30 mm（12 mil） | 0.20 mm（8 mil） | IPC-2222 |
最大面板尺寸 | 571.5 × 600 mm | 571.5 × 1200 mm | 制造能力 |
击穿电压 | ≥3,000 V AC | ≥6,000 V AC | IEC 60243-1 |
表面处理 | OSP、无铅 HASL | ENIG、沉银、ENEPIG | IPC-4552/4556 |
质量检测 | 电测、热阻测试 | 热循环、Hi-Pot 耐压测试、TDR（按需） | IPC-9252 |
认证项目 | ISO 9001、UL、RoHS/REACH | IATF 16949、ISO 13485、AS9100 | 行业标准 |
交付周期 | 5–10 天 | 3–5 天加急 | 生产计划 |
还想了解本产品之外的制造能力？ 查看完整制造能力总览
准备开始您的PCB项目了吗？
无论您需要简单的原型还是复杂的生产运行，我们先进的制造能力确保卓越的质量和可靠性。30分钟内获取您的报价。
需要专家设计审查？
我们的工程团队提供免费的DFM分析和优化建议
铝基 PCB、铜芯与介电层的权衡
铝基 PCB（5052/6061）：导热率约 140–160 W/m·K，CTE 约 23 ppm/°C；LED 与中等功率散热设计的最佳性价比选择。
铜芯：导热率约 380–400 W/m·K，CTE 约 17 ppm/°C；用于极端热流密度或紧凑热源。
介电层：标准 1–2 W/m·K；高级 3–5 W/m·K（需调整工艺）。超薄介电层（≤50–75 μm）可降低热阻，但会削弱绝缘耐压；我们会协同优化厚度与电压等级。模块到系统集成见整机装配。
MCPCB 板结构：铝芯与铜芯，以及单层到四层布线
金属芯 PCB的三种实用形态，区别在于散热通道之上需要多大的载流与布线能力。
单层铝基 MCPCB。一层铜箔、介质层、铝基板。这是 LED 阵列使用的经典铝基 MCPCB，也是仍能通过基底散热、成本最低的 MCPCB。布线是平面的，无法交叉走线，所以版图必须按单面来设计，而不是被动做成单面。
两层与 2–4 层金属芯 PCB。2–4 层金属芯 PCB（MCPCB）在散热芯上方增加内层布线，使铝芯组件能把控制电路和功率级放在同一块板上。增加层数不改变芯的作用，改变的是热源旁能容纳多少栅极驱动、采样和保护电路。约束也从热阻转向新增层间的介质击穿电压。
铜芯。铜约 380–400 W/m·K 的导热率和更低的 CTE，适合超过 5–10 W/cm² 的热流密度，以及铝扩散能力不足的紧凑热源。代价是重量和机加工；收益是基底本身成为散热器。当需求是走线中的铜厚度而非基底时，参考厚铜 PCB。
与之相近的一类是导热基板或绝缘金属基板（IMS）：同样是金属基底思路，只是以介质体系而非芯材来描述。数据手册写 IMS 时，要核对的工程问题与 MCPCB 完全相同：介质厚度、导热率和结合质量。
SPC、批次验证与文档记录
来料检验核对合金牌号、厚度与表面状态；介质批次按 ASTM 方法抽检。SPC 图表追踪介电层厚度、空洞率、剥离强度与热阻，过程能力指数 Cpk ≥1.33。首件验证包括 D5470、Hi-Pot 耐压测试与显微切片；批次报告留存以满足汽车/医疗审核。验收标准见IPC Class 3 制造。
LED、电源转换与汽车电子
LED 照明：路灯/车灯采用铝基 MCPCB 与高反射率阻焊层，结到散热器热阻目标 <1 °C/W。
电源转换：热流密度 >5–10 W/cm² 的 IGBT/MOSFET 模块采用铜芯。
汽车电子：−40↔+125 °C 循环测试，具备可追溯性与 PPAP 准备。高温区域附近的柔性跳线可搭配柔性 PCB。
LED 与大功率金属芯 PCB 设计：确定散热路径的尺寸
我们最常收到的需求是LED 用金属芯 PCB，设计问题几乎总是一样的：需要多大的铜面积、多薄的介质层，结温才不再是限制因素。
从热流密度出发，而不是从板面积出发。一个在小发光面积上承担几瓦功率的金属芯 LED 设计，局部热流可能超出 1 W/m·K 介质层的承受能力，无论拼板做多大，因为横向扩散发生在铜层中。对整拼板的 MCPCB 也是同理。把介质层提高到 3–5 W/m·K 可降低结合面的温降；增加铜厚可降低横向温降。两者解决的是问题的不同一半，所以“升级介质层”并不总是答案。
对大功率 LED 板，三个参数决定结果：介质层厚度（标准 75–150 µm，高性能 ≤50 µm）、走线层铜厚，以及采用导热过孔时的过孔密度。路灯和车灯以结到散热器热阻低于 1 °C/W 为目标，并通过实测验证，而不是把数据手册数值相加。
光学与阻焊会和热设计相互作用。高反射率白色阻焊提升出光效率，但会改变表面发射率；板子同时向外辐射时，这个权衡应与灯具一起评估，不能孤立看待。需要弯贴弧形外壳的设计，先比较柔性 PCB和刚挠结合 PCB选项，再决定是否采用刚性金属芯。
如何选择 MCPCB 制造商：金属芯 PCB 供应商与贸易商的区别
搜索MCPCB 制造商时，这个词背后是两种截然不同的公司：自有介质涂布和真空层压产线的工厂，以及把金属芯 PCB 文件转包给第三方的贸易商。差别体现在真正决定热性能的参数上，因为这些参数由工艺决定，而不是规格书写出来的。
四个问题可以把两者区分开。第一，介质层由谁涂布？真正的金属芯 PCB 供应商在自家产线上控制涂层厚度，能稳定在 ±10% 以内；贸易商只能给出一张它无法影响的数据手册数值。第二，出现空洞怎么办？空洞面积是层压工艺的结果：真空分段压力曲线、峰值温度均匀性和层压前表面处理共同决定。第三，供应商能否针对热流需求调整叠层？介质层从 100 µm 改为 75 µm 会可测地降低热阻，但同时改变绝缘裕量，只有工厂能重新验证这个取舍。第四，随批附带什么证据？ASTM D5470 热阻、C 扫描空洞图和耐压记录，都产自制板的现场。
批量项目要确认进料 MCPCB 材料按批验证（合金牌号、芯厚、介质导热率），而不是只看一张通用证书。这正是 FR-4 式采购习惯容易出问题的地方：金属芯板的好坏取决于芯与介质之间的结合，而这条结合在图纸上是看不见的。
将评估中的叠层（芯合金、介质厚度和目标热阻）通过MCPCB 询价发来，我们会回复该结构的工艺窗口和实测 D5470 数据，让热决策落在数字上，而不是数据手册的说法上。
工程保障与认证
经验：LED 与电力电子用 MCPCB 的量产经验。
专长：真空层压、铜填充过孔、平整度/Ra 计量；关键参数 SPC 控制。
权威性：IPC-6012 Class 2/3、IATF 16949、ISO 13485；具备审计就绪的流程卡与批次报告。
可信度：MES 关联供应商批次、序列号与热测试数据；文档按客户要求留存。
- 控制项：层压压力/温度窗口、介电层厚度、空洞率
- 可追溯性：批次编码、单元序列化、电子流程卡
- 验证项目：D5470 热阻、Hi-Pot 耐压测试、热循环与显微切片
常见问题
MCPCB 与标准 FR-4：何时应迁移？
铝芯与铜芯该如何选择？
功率器件下方需要多少散热过孔？
可支持何种隔离电压？
哪种表面处理最适合散热焊盘与 LED？
MCPCB 的全称是什么，代表什么？
铝基板就是 MCPCB 吗？
