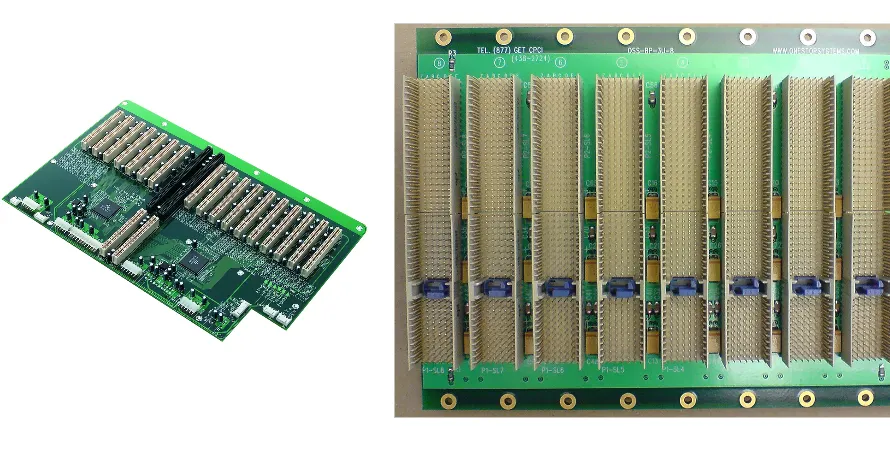

Backplane-PCB-Fertigung für Hochlagen und Hochgeschwindigkeits-Systemintegration

HilPCB PCB Factory ist spezialisiert auf komplexe Backplane-PCB-Produktion und -Assemblierung mit hohen Lagenzahlen, Spezialmaterialien und strengem Prozessmanagement.

Backplane-PCBs verbinden Karten, Module und Steckverbinder in größeren elektronischen Systemen. Sie können hohe Lagenzahlen, kontrollierte Übertragungsverluste und enge mechanische Toleranzen erfordern; die konkreten Anforderungen richten sich jedoch nach Bus, Steckverbindersystem und Einsatzumgebung. HILPCB kann die Fertigungsanforderungen kundenseitig bereitgestellter Designs prüfen.

Zu den zugehörigen Leistungen gehören Backplane-PCBs, HDI-PCBs und Hoch-Tg-Materialien. IC-Gehäusesubstrate sind eine andere Fertigungskategorie und dürfen nicht als austauschbar mit System-Backplanes behandelt werden.

Unsere Fertigung ist für herausfordernde PCB-Jobs optimiert. Bei der Backplane-PCB-Produktion unterstützen wir:

  • 18–64 Lagen Stack-Up mit präziser Registrierung
  • Impedanzkontrolle für Differenzpaare und Highspeed-Lanes
  • Über 2 mm dicke Boards mit schwerem Kupfer
  • Großformatige Panels für Steckverbinder-Anwendungen
  • High-Tg- und verlustarme Substrate wie Polyimid, Panasonic Megtron, Rogers
  • Mechanische Zuverlässigkeit für Pressfit- und Hochsteckverbinder

Wir arbeiten mit OEMs und Systemintegratoren an hochleistungsfähigen Custom-Backplane-PCBs, die echte Signalintegrität und dauerhafte mechanische Stabilität bieten.

Technische Layouts für komplexe Backplane-Fertigung

So unterstützt HilPCB fortschrittliche Backplane-Anforderungen:

Fähigkeitsbereich Technische Features
Lagenanzahl Bis zu 64 Lagen mit Backdrill und sequentieller Laminierung
Boardgröße Großformate für Rackmount-Systeme
Materialien High-Tg FR4, Polyimid, Megtron 6, Rogers 4350B
Vias & Bohrungen Blind/Buried Vias, Tiefenbohrung, Backdrill, Epoxy Plug
Signaltypen PCIe, XAUI, USB, DDR4, kundenspezifische Bus-Interfaces
Kantenbearbeitung Goldfinger, Abschrägung, Pressfit-Lochunterstützung

Diese Ausführungen sind entscheidend für Highspeed-Backplanes, Telekommunikations-Linecards, Testinterfaces und Storage-Arrays.

Was macht eine Backplane fertigbar?

Bei einer kundenspezifischen Backplane-PCB ist die Verbindungsarchitektur vor der Wahl von Lagenzahl oder Material zu bestätigen. Eine passive Backplane verteilt im Wesentlichen Signale und Leistung zwischen Modulen; eine aktive Backplane kann Schalt- oder andere Schaltungen enthalten. Steckverbinderdichte, Kanallänge, Leistungsverteilung und mechanische Abstützung führen zu unterschiedlichen Fertigungs- und Montageanforderungen.

Designbereich Erforderliche Angaben Prüfung und Nachweis
Größe und Aufbau Umriss, Dicke, Lagenstack, Kupferverteilung und Auflagepunkte Bauspezifische Nutzen-Machbarkeit, Registerhaltigkeit und Grenzwerte für Verzug/Verdrehung
Signalkanäle Schnittstelle, Lane-Rate, Länge, Steckverbinder-/Launch-Modelle und Empfängerbudget Bewertung von Verlust, Impedanz, Übersprechen und Rückweg des gesamten Kanals
Material Genaue Laminat-/Prepreg-Type, Aufbau, Kupferfolie und frequenzabhängige Eigenschaften Freigegebenes Stackup und Substitutionsregeln; eine Marke oder ein Hoch-Tg-Label allein belegt keine Kanalreserve
Via-Strategie Durchgehende, blinde/vergrabene oder Microvia-Strukturen; erforderliches Backdrilling und verbleibender Stub Bohrfähigkeit, Aspektverhältnis, Registerhaltigkeit und Prüf-/Coupon-Anforderungen
Steckverbindermechanik Freigegebenes Footprint, Befestigungsteile, Steckkräfte und Gehäuse-Datumkonzept Bohrungs-/Positionstoleranzen, Steckverbinderpassung und Montageunterstützung
Leistungsverteilung Dauer-/Stromspitzen, Anschlüsse, Kühlung und zulässige Temperaturerhöhung Kupfer, Vias, Kontakte und Temperaturnachweis für die vorgesehene Last

64 Lagen, zusätzliche Dicke oder schweres Kupfer sind keine Standardanforderung und keine automatisch verfügbare Kombination. Bestätigen Sie den tatsächlichen Aufbau und die Menge mit dem Fertiger.

Pressfit-Bohrungen erfordern steckverbinderspezifische Vorgaben

Ein zuverlässiger Pressfit-Kontakt setzt voraus, dass das fertig metallisierte Loch und der spezifizierte Kontakt zusammenpassen. Fordern Sie die aktuelle Anwendungsspezifikation des Steckverbinderherstellers an: Fertigbohrungsdurchmesser und Toleranz, Beschichtung, Plattendicke, Padgeometrie und Einpressprozess können alle relevant sein. Der Bohrdurchmesser ist nicht mit dem Fertigbohrungsdurchmesser gleichzusetzen.

Vor der Montage sind Bohrungsprüfung, Plattenabstützung, Einpresswerkzeug und Abnahmenachweise zu vereinbaren. Eine zu hohe Einpresskraft oder eine ungeeignete Bohrung kann den Barrel oder den Kontakt beschädigen. Ein Backdrill darf den erforderlichen Kontaktbereich nicht entfernen; die Stub-Entfernung ist mit dem Steckverbinder- und Plattendesign abzustimmen. Goldfingers und Fasen sind separate Randkontaktmerkmale und kein Ersatz für die Kontrolle der Pressfit-Bohrung.

Material- und Kanalwahl folgen der tatsächlichen Schnittstelle

PCIe, Ethernet, proprietäre serielle Links und Steuerbusse benötigen jeweils eigene Kanalanforderungen. Die Nenngeschwindigkeit eines Steckverbinders oder ein Materialfamilien-Label belegt keine Ende-zu-Ende-Leistung. Frequenzabhängige Verluste, Leitergeometrie, Kupferrauheit, Launches, Vias und Steckverbinderübergänge sind gemeinsam zu bewerten. Wählen Sie verlustarmes Material nur dort, wo das Kanalbudget es rechtfertigt und der daraus folgende Fertigungsprozess kompatibel ist.

Polyimid, Hoch-Tg-FR-4, Panasonic-Megtron-Typen und Rogers-Typen unterscheiden sich in Eigenschaften und Verarbeitung; sie sind keine austauschbaren Optionen für jede Backplane. Vereinbaren Sie genaue Typen und jede Hybridkonstruktion, statt aus einer allgemeinen Familienliste auszuwählen.

Umfang von Bestückung und Handhabung

HilPCB ist mehr als ein Backplane-PCB-Hersteller – wir sind auch erfahren in der Backplane-PCB-Assemblierung. Für komplexe Systeme mit Hunderten Komponenten und strengen Qualitätsprüfungen bieten wir:

  • Präzise Assemblierung für großformatige und schwere Boards
  • Unterstützung für BGA, Pressfit und THT-Bestückung
  • Automatisierte Inspektion und optionale In-Circuit-Tests
  • Sichere ESD-Verpackung und internationalen Versand
  • Flexible Rechnungsstellung und sichere Online-Zahlung

Eine Backplane kann weitgehend passiv sein oder zahlreiche bestückte Schaltungen tragen. Für die Backplane-PCB-Bestückung sind BOM, Steckverbinderliste, Bestückungs- und Einpressanweisungen, Testzugang und Anforderungen an die mechanische Abstützung einzureichen. Bestätigen Sie mit dem Lieferanten Plattenabmessungen/-gewicht, Bauteilgehäuse, Pressfit- oder Durchsteckprozesse und erforderliche Vorrichtungen.

Vereinbaren Sie AOI, Steckverbinderprüfung, Durchgangsprüfung sowie erforderliche ICT-/Funktionstests entsprechend den tatsächlichen Fehlerrisiken und der Zugänglichkeit. Legen Sie ESD- und mechanische Verpackung fest, um Steckverbinder zu schützen und Durchbiegung bei der Handhabung zu vermeiden. Versand, Zielanforderungen und Zahlungsbedingungen gehören in das Angebot und sind kein Nachweis technischer Leistungsfähigkeit.

Vor der Bestellung können Sie Ihre Dateien mit unserem Gerber-Viewer und 3D-Viewer auf Ausrichtung prüfen.

Prüfen Sie vor der Fertigung die Gerberdaten im Gerber Viewer und validieren Sie Stackup, Bohrdaten, Steckverbinder-Footprint und mechanisches CAD mit geeigneten Engineering-Werkzeugen. Ein reiner Viewer bestätigt weder die elektrische Konnektivität noch die Steckverbinderpassung.

Was sollte vor der Freigabe vereinbart werden?

Freigabepunkt Erforderliche Vereinbarung
Fertigungsdaten Stackup, Impedanznetze/-coupons, Bohrtabelle, Backdrill und mechanische Toleranzen
Steckverbinderabnahme Anforderungen an Fertigbohrungen, Einpressprozess und vereinbarte Passungs-/Prüfaufzeichnungen
Testabdeckung Elektrischer Test der unbestückten Platine, ausgewählte Maß-/Mikroschliffprüfungen und Montagetests
Rückverfolgbarkeit Materialchargen, Plattenrevisionen und Aufzeichnungen, verknüpft mit der vereinbarten Charge oder Einheit
Terminplan Material-/Werkzeugverfügbarkeit, Erstmusterprüfung, Fertigung, Bestückung und Liefermeilensteine

Lieferzeit ist entscheidend. Auch wenn Backplanes komplexer sind als Standard-PCBs, bieten wir beschleunigte Optionen:

  • Fertigung ab 5–8 Werktagen für qualifizierte Stack-Ups
  • Engineering-Reviews für Impedanz und Thermik
  • Layer-Inspektion, Röntgen und AOI-Berichte auf Wunsch
  • Materialnachverfolgung und Chargendokumentation

Unser Ziel: Jede Custom-Backplane-PCB konsistent und kompromisslos liefern.

Eilaufträge hängen vom tatsächlichen Aufbau und Prüfumfang ab. Fordern Sie nach der Machbarkeitsprüfung einen schriftlichen Terminplan an; eine gewünschte Durchlaufzeit ist keine Fertigungsgarantie.

Fazit

Lassen Sie uns Ihre Entwicklung vom Layout bis zum Launch begleiten – mit garantierter Qualität, schnellem Service, flexibler Zahlung und zuverlässiger globaler Lieferung.

Die Zuverlässigkeit einer Backplane hängt vom Zusammenspiel des freigegebenen Stackups, des Verbindungskanals, der Steckverbinderschnittstelle und der mechanischen Installation ab. Senden Sie HILPCB die relevanten Designdateien und Abnahmeanforderungen und bestätigen Sie anschließend, welche Fertigungs-, Bestückungs- und Testleistungen für den Aufbau machbar sind.

Setzen Sie HDI-PCBs ein, wo die Dichte sie rechtfertigt, und wählen Sie Hoch-Tg-Laminate nach den tatsächlichen thermischen und prozessseitigen Anforderungen. Die IC-Substrat-Integration ist ein separater Umfang auf Gehäuseebene; sie darf nicht aus einem Angebot für eine System-Backplane abgeleitet werden.
