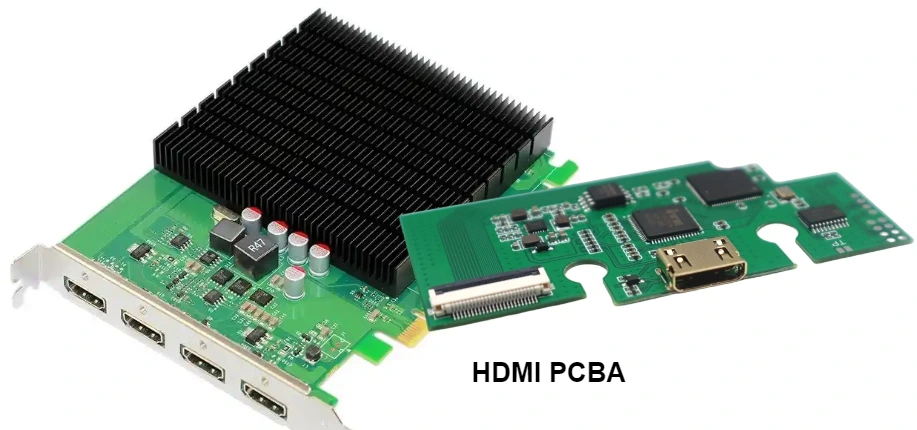

HDMI PCBA ist der komplette Aufbau einer HDMI-Platine – von der PCB-Fertigung über die Bauteilebeschaffung (falls benötigt), SMT-Bestückung, Connector-Befestigung, Inspektion bis zur Auslieferung. HILPCB stellt keine HDMI-Connectors selbst her, aber wir fertigen die PCBs und bestücken die PCBAs, die in Produkten mit HDMI-Schnittstellen verwendet werden. Wir fertigen auch alle Arten von PCBs, sodass HDMI als Teil eines umfassenderen Systemprogramms mit gemischten Schnittstellen und Mehrfachplatinen-Baugruppen produziert werden kann.
HDMI PCBA für verschiedene HDMI-Anwendungen
„HDMI PCBA“ deckt viele Endprodukte ab: Adapter, Docks, Switches, Splitter, Extender, Capture-Karten, Industriedisplays und Automotive-Videosysteme. Unterschiedliche Anwendungen erfordern unterschiedliche Bestückungsprioritäten – Portanzahl, Dichte, mechanische Belastung und Validierungszeitpläne – daher ist ein einziger „Einheits“-Ansatz selten effizient.
Bei HILPCB passen wir den HDMI PCBA-Ablauf an Ihre Anwendung und Bauphase an, sodass die von Ihnen validierte Konfiguration dieselbe ist, die Sie skalieren können.
- Kompakte Einzelport-Platinen für schnelle Prototypenzyklen optimiert
- Mehrport-Verteilungs-/Switching-Platinen, die eine stabile Port-zu-Port-Konsistenz benötigen
- Konvertierungs-/Capture-Platinen mit dichten IC-Zonen und Feinraster-Packages
- Robuste Produkte, bei denen Connector-Befestigung und langfristige Haltbarkeit wichtig sind
Ein produkttypbasierter Ansatz hält den Aufbau praktikabel: Sie vermeiden eine Überdimensionierung für einfache Platinen und schützen gleichzeitig die Marge und Ausbeute bei komplexen, connector-lastigen Designs. Es hilft auch Beschaffungsteams, BOM-Richtlinien und Dokumentationserwartungen über mehrere SKUs hinweg zu standardisieren, was den Übergang vom Prototyp zur Produktion reibungsloser und vorhersehbarer macht.
PCB-Fertigungsentscheidungen, die HDMI PCBA beeinflussen
Der Erfolg von HDMI PCBA beginnt mit einer PCB, die sich gut bestücken lässt: stabile Ebenheit, kompatible Oberflächenveredelung und eine Aufbaustruktur, die die Connector-Koplanarität und wiederholbare Lötung unterstützt. Selbst wenn ein Design elektrisch korrekt ist, können falsche Fertigungsentscheidungen die Bestückungsausbeute verringern und die Nacharbeit erhöhen.
Bei HILPCB stimmen wir die PCB-Fertigung mit den Bestückungsrealitäten ab, indem wir skalierbare Basisprozesse verwenden und die Fähigkeiten aufrüsten, wenn Ihr Programm eine engere Kontrolle benötigt.
- Praktische Basisaufbauten mit FR-4 PCB Fertigung
- Bessere Ebenenkontrolle und Routing-Flexibilität durch Multilayer PCB Aufbauten
- Unterstützung für hochdichte Breakouts über HDI PCB Fertigung für enge Connector-/IC-Bereiche
- Wiederholbare Hochgeschwindigkeits-Fertigungsdisziplin mit Hochgeschwindigkeits-PCB Fertigung bei Bedarf
- Fertigungsnotizen, die den Bestückungsanforderungen entsprechen: Dicke, Veredelung, Kupfer und Sonderprozesse
Wenn die PCB-Fertigung für Bestückungsstabilität gewählt wird, wird HDMI PCBA einfacher zu skalieren: Der Connector-Sitz bleibt konsistent, das Risiko für Reflow-Verzug sinkt und das Port-zu-Port-Verhalten ist auf Mehrport-Platinen einheitlicher. Dies reduziert auch die „versteckten Kosten“ durch Nacharbeit, Linienstopps und wiederholte Pilotläufe – was die gesamte Liefergeschwindigkeit und Produktionsvorhersagbarkeit verbessert.
HDMI PCBA SMT-Bestückung für dichte Layouts und Feinraster-ICs
HDMI-Platinen mischen oft dichte passive Bauteile, Feinraster-ICs und Schutzbauteile um den Port herum. Ein stabiler SMT-Prozess ist der Schlüssel für wiederholbare Lötstellen, konsistente Platzierungsgenauigkeit und vorhersehbare Ausbeuten über Chargen hinweg.
Bei HILPCB nutzt HDMI PCBA produktionsreife SMT-Bestückungs- Workflows, die für Wiederholbarkeit vom Prototyp bis zur Serie gebaut sind.
- Schablonenstrategie für gemischte Bauteilgrößen und Feinraster abgestimmt
- Platzierungsgenauigkeitskontrolle für dichte IC-Zonen und kleine passive Bauteile
- Reflow-Profil-Disziplin zur Verbesserung der Benetzungskonsistenz und Verringerung des Verzugsrisikos
- MSL-Handhabung und Prozesskontrolle, die den Bauteilanforderungen entsprechen
- DFM-getriebene Verfeinerungen, die die Ausbeute verbessern, ohne die Funktion zu ändern
Eine starke SMT-Ausführung verbessert die Erstpass-Ausbeute und stabilisiert die Funktionsvalidierung, weil das elektrische Verhalten weniger von Lötvariabilität beeinflusst wird. Für Beschaffungs- und Produktionsteams reduziert wiederholbare SMT Ausschuss/Nacharbeit und hält den Durchsatz stabil, wenn die Volumen steigen – besonders wenn das Programm schnell hochfährt oder mehrere Varianten läuft.
HDMI PCBA Connector-Befestigung und Durchsteckmontage-Operationen
HDMI-Connectors sind mechanisch belastet und beinhalten oft Befestigungslaschen/-stifte. Eine zuverlässige Verankerung ist entscheidend für die Haltbarkeit bei wiederholtem Einstecken/Herausziehen und für die Aufrechterhaltung eines stabilen Port-Verhaltens über die Lebensdauer des Produkts.
Bei HILPCB ist die Connector-Befestigung in den Aufbauplan integriert, wobei bei Bedarf Durchsteckmontage- Workflows verwendet werden, und die Verarbeitungsqualität im Connector-Bereich wird als kritischer Qualitätsfokus behandelt.
- Robuste Verlötung von Befestigungsstiften/-laschen zur Unterstützung der mechanischen Haltbarkeit
- Connector-Bereich-Prozessplanung, die sich sauber mit SMT integriert
- Gezielte Inspektionspunkte im Bereich des Connectors
- Konsistente Verarbeitungsqualität über alle Ports hinweg bei Mehrport-Platinen
- Skalierbare Methoden, die von der Pilotserie bis zur Massenproduktion stabil bleiben
Ein connector-zuerst-Bestückungsansatz verbessert die langfristige Produkthaltbarkeit und reduziert connector-bedingte Rücksendungen. Er hilft Teams auch, späte „mechanische Korrekturen“ zu vermeiden, die den Fertigungsfluss stören, weil die Befestigungsmethode bereits für Skalierung geplant und während früher Aufbauten verifiziert wurde.
HDMI PCBA Schutz und Port-Zonen-Integration
Die HDMI-Port-Zone enthält typischerweise ESD/EMI-Schutzbauteile wie TVS-Arrays und Filter. Deren Wirksamkeit hängt stark von Platzierung und Erdungsqualität ab, und deren Fertigbarkeit hängt von Footprint-Auswahl und Prozessplanung ab.
Bei HILPCB unterstützen wir Port-Zonen-DFM-Überprüfungen, damit Schutzbauteile effektiv und bestückungsfreundlich sind, ohne Routing- oder Platzierungskompromisse zu erzwingen.
- TVS-Arrays nah am Connector platziert, um ungeschütztes Routing zu minimieren
- Niedriginduktive Erdungsrückführung mit praktischen Via-Strategien
- Symmetrische Port-Zonen-Implementierung zur Erhaltung des Hochgeschwindigkeits-Paarverhaltens
- Footprints und Platzierungen, die saubere Bestückung und Inspektion unterstützen
- Konsistente Implementierung über Ports hinweg, um einheitliches Verhalten zu gewährleisten
Eine gut integrierte Port-Zone verbessert die Robustheit und hilft Produkten, spätere Konformitäts- und Zuverlässigkeitsvalidierungen reibungsloser zu bestehen. Sie reduziert auch das Bestückungsrisiko, weil der Connector-Bereich organisiert, inspizierbar und über Aufbauten und Produktionschargen hinweg wiederholbar bleibt.
HDMI PCBA Inspektion, Test und Dokumentation
Qualitätstore sollten Ihrer Bauphase entsprechen: Prototypen benötigen schnelles Feedback, während die Produktion stabile Screening und konsistente Dokumentation benötigt. HDMI PCBA profitiert von Inspektionsplänen, die die Ausbeute schützen, ohne die Lieferung zu verlangsamen.
Bei HILPCB stimmen wir den Inspektions- und Dokumentationstiefgang auf Ihre Abnahmeanforderungen ab und halten den Workflow skalierbar.
- AOI-Basislinie für Platzierung und sichtbare Lötqualität
- Röntgen-Optionen, wenn die Sicht auf versteckte Verbindungen erforderlich ist (package-abhängig)
- Elektrische Prüfung, die auf Volumen und Kostenziele abgestimmt ist
- Koordination von Funktionstests, wenn Prüfmittel/Validierungsschritte bereitgestellt werden
- Berichterstattung und Rückverfolgbarkeit pro Baucharge vereinbart
Ein gestufter Qualitätsplan reduziert das Entweichen von Defekten und beschleunigt interne Freigaben, weil die Ausgaben konsistent und rückverfolgbar sind. Er macht auch den Produktionshochlauf reibungsloser, indem systematische Probleme früh erkannt und die Ausbeute beim Volumenskalen stabil gehalten werden.
RFQ-Checkliste für HDMI PCBA
Eine vollständige RFQ beschleunigt die Angebotserstellung und verhindert Aufbau-Mehrdeutigkeiten. Für HDMI PCBA sind die wichtigsten Eingaben PCB-Parameter, Connector-Definition, Bestückungsdateien, Beschaffungsregeln und Inspektions-/Test-Erwartungen.
Bei HILPCB können Sie diese praktische Planungsressource heranziehen: HDMI PCB-Fertigung und PCBA-Leitfaden.
- PCB-Daten: Gerber/ODB++/IPC-2581, Dicke, Kupfer, Oberflächenveredelung, Sonderanforderungen
- Bestückungspaket: BOM (MPNs), Pick&Place, Bestückungszeichnung, Pol-/Orientierungsnotizen
- Connector-Details: exaktes HDMI-Connector-Modell, Befestigungsanforderungen, mechanische Einschränkungen
- Beschaffungsregeln: Alternativenrichtlinie, Rückverfolgbarkeitsstufe, bevorzugte autorisierte Quellen
- Inspektion/Test: AOI-Basislinie, eventuelle Röntgenanforderungen, elektrische/funktionale Erwartungen
- Menge und Zeitplan: Prototypenmenge, Pilotlauf, Volumenprognose, Ziel-Lieferzeit
Eine starke RFQ reduziert den Hin-und-Her-Verkehr und hilft Ihnen, ein genaues Angebot zu erhalten, das beim ersten Mal dem realen Aufbau entspricht. Sie legt auch die Grundlage für einen sauberen Hochlauf – Anforderungen sind bereits für die Produktion strukturiert, nicht nur für Prototypen – sodass die Skalierung schneller, vorhersehbarer und über Teams hinweg einfacher zu managen wird.
