HDMI-Ports sind eine der sichtbarsten – und leistungsempfindlichsten – Schnittstellen in der modernen Elektronik. Ein gut ausgeführter HDMI-Port-Bereich unterstützt stabiles Link-Verhalten, konsistente EMI/ESD-Robustheit und langfristige Connector-Haltbarkeit. Während HILPCB keine HDMI-Ports/Connectors herstellt, fertigen wir die PCBs und bestücken die PCBAs, die in Produkten mit HDMI-Ports verwendet werden, und unterstützen Prototypen- bis Serienaufbauten mit stabiler Prozesskontrolle.


HDMI-Ports und Connector-Typen

Verschiedene HDMI-Connector-Typen bringen unterschiedliche mechanische Größen, Befestigungsanforderungen und Board-Level-Einschränkungen mit sich. Die frühzeitige Wahl der richtigen Connector-Familie erleichtert es, das Routing sauber, die Erdung konsistent und die Footprints herstellbar zu halten.

Bei HILPCB unterstützen wir die PCB-Fertigung und -Bestückung für Produkte, die verschiedene HDMI-Connector-Typen verwenden, und stimmen Footprint/Keepout-Anforderungen mit herstellbaren PCB-Strukturen und Bestückungsmethoden ab.

Wichtige HDMI-Port-Auswahltechniken

  • Typ A (Standard): häufig für TVs, Set-Top-Boxen, AV-Geräte, Monitore und Industriegeräte
  • Typ C (Mini) / Typ D (Micro): kompakte Consumer- und tragbare Produkte, bei denen Platz begrenzt ist
  • Typ E (Automotive): verbesserte Befestigung und Verstärkung für Vibrationen und raue Umgebungen
  • Multi-Port-Planung: Abstand, Gehäuseerdung und mechanische Verstärkung sollten vor dem Routing entschieden werden
  • Gehäuseausrichtung: Connector-Orientierung und Keepouts sollten der Gehäusegeometrie und dem Kabeleinführungswinkel entsprechen

Konsistente Leistung und Zuverlässigkeit

Eine früh getroffene Connector-Wahl hilft, den PCB-Stackup, den Erdungsansatz und den Bestückungsplan konsistent zu halten – und reduziert Iterationen später im Projekt.


PCB-Stackup und 100Ω-Planung nahe HDMI-Ports

Für HDMI-Schnittstellen beginnt stabile Leistung mit einem Stackup, der herstellbare Impedanzgeometrie und konsistente Referenzebenen nahe dem Connector-Bereich unterstützt. Dies gilt sowohl für kurze (kostenorientierte) als auch längere (margenorientierte) Kanäle.

Bei HILPCB bauen wir HDMI-bezogene PCBs mit kontrollierter Geometriedisziplin unter Verwendung von Hochgeschwindigkeits-PCB-Fertigung-Fähigkeiten, wenn engere Prozesswiederholbarkeit benötigt wird.

Wichtige Stackup-Techniken

  • Impedanz-first-Planung: Dielektrikumsdicke/Kupfer so wählen, dass 100Ω-Ziele keine extremen Leiterbahn-/Abstandswerte erfordern
  • Ebenenkontinuität nahe dem Port: Halten Sie eine solide Referenzebene neben der HDMI-Routing-Ebene
  • Schichtzahlwahl nach Komplexität: Multi-Port- oder dichte Systeme profitieren oft von Multilayer PCB Aufbauten
  • Kosteneffektive Basisoptionen: Viele Programme starten mit FR-4 PCB Fertigung, wenn die Kanalmarge es erlaubt
  • Klare Aufbaunotizen: Geben Sie Zielimpedanz, Routing-Ebenen und etwaige Verifikationserwartungen im RFQ an

Konsistente Leistung und Zuverlässigkeit

Ein auf Herstellbarkeit ausgelegter Stackup verbessert die Konsistenz von Los zu Los und macht die Produktvalidierung reibungsloser – besonders bei der Skalierung auf die Produktion.

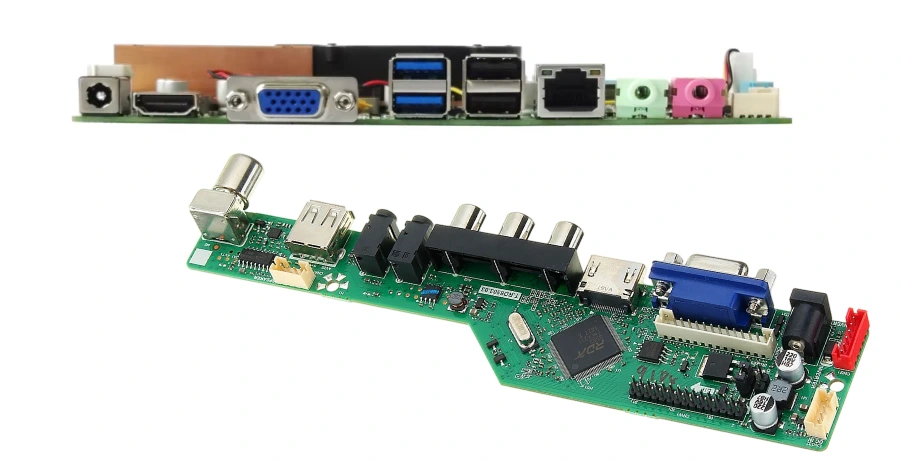

HDMI Ports on PCBs

HDMI-Connector-Launch auf dem PCB

Der Connector-Launch-Bereich (Pads, Antipads, nahe Vias und unmittelbarer Breakout) ist der Bereich, in dem viele Designs ihre Marge gewinnen oder verlieren. Ein konsistenter und herstellbarer Launch unterstützt stabile Impedanzkontinuität und wiederholbare Bestückung.

Bei HILPCB empfehlen wir Connector-first-Floorplanning und herstellbare Breakout-Strukturen; für dichte Escapes oder enge Einschränkungen kann HDI PCB Fertigung die Routing-Machbarkeit und Übergangsqualität verbessern.

Wichtige Launch-Techniken

  • Connector-first-Platzierung: Reservieren Sie Platz für Launch-Geometrie, Ground-Vernetzung und Schutzbauteile
  • Kurzer, symmetrischer Breakout: Halten Sie den anfänglichen Escape konsistent, um Diskontinuitäten zu reduzieren
  • Herstellbare Pad-Geometrie: Wählen Sie Footprints, die zuverlässig bestückt werden und über Aufbauten hinweg konsistent bleiben
  • Übergangskontroll-Mindset: Reduzieren Sie unnötige Diskontinuitäten in den ersten Zentimetern nach dem Connector
  • Port-zu-Port-Konsistenz: Halten Sie Launch-Strukturen über mehrere HDMI-Ports hinweg einheitlich

Konsistente Leistung und Zuverlässigkeit

Ein sauberer Launch verbessert die Kanalstabilität und reduziert die Empfindlichkeit gegenüber Kabel- oder Senken-Variation während der Validierung.


Erdungs- und Schirmungsstrategie für HDMI-Ports

Der HDMI-Port ist eine Hochfrequenzschnittstelle; Erdungsentscheidungen um das Gehäuse und Rückstrompfade können sowohl Robustheit als auch EMI-Leistung beeinflussen. Eine konsistente Erdungsstrategie erleichtert auch Bestückung und Inspektion.

Bei HILPCB stimmen wir Erdungsstrukturen mit Ihrer Gehäusestrategie und Schichtstackup ab; für Produkte mit strengeren Hochfrequenzanforderungen können basierend auf Systemanforderungen Hochfrequenz-PCB-Materialien in Betracht gezogen werden.

Wichtige Erdungstechniken

  • Kontinuierliche Referenz nahe dem Port: Halten Sie einen stabilen Rückstrompfad unter der HDMI-Routing-Region aufrecht
  • Niederimpedante Gehäuseerdung: Implementieren Sie eine konsistente Gehäuse-zu-Erde-Strategie, die auf das Gehäusedesign abgestimmt ist
  • Ground-Vernetzung nahe Übergängen: Reduzieren Sie die Schleifenfläche und verbessern Sie das Hochfrequenzverhalten
  • Vermeiden Sie Ebenenaufteilungen unter HDMI-Paaren: Halten Sie Rückstrompfade vorhersehbar
  • Wiederholbare Strukturen: Wählen Sie Erdungsmerkmale, die über Chargen hinweg konsistent herstellbar sind

Konsistente Leistung und Zuverlässigkeit

Disziplinierte Erdung verbessert die EMI-Bereitschaft und hilft, das HDMI-Verhalten über verschiedene Installationen hinweg konsistent zu halten.


ESD- und EMI-Schutz um HDMI-Ports

Schutzbauteile funktionieren am besten, wenn sie als Teil der Port-Architektur integriert sind. Platzierungs- und Erdungsqualität sind genauso wichtig wie die Bauteilauswahl selbst. Unser Leitfaden zum HDMI-ESD-Schutz behandelt TVS-Auswahl und Validierung ausführlicher.

Bei HILPCB fördern wir Port-Bereich-DFM-Überprüfungen, damit TVS-Arrays und Filter effektiv und herstellbar bleiben, ohne späte Routing-Kompromisse erzwingen zu müssen.

Wichtige Schutztechniken

  • TVS nah am Connector: Minimieren Sie die Länge des ungeschützten Routings
  • Niederinduktiver Erdungsrückfluss: Mehrere Ground-Vias an TVS-Erdungs-Pads
  • Symmetrie für Hochgeschwindigkeitspaare: Halten Sie Strukturen ausbalanciert, um das Risiko der Modenkonvertierung zu reduzieren
  • Filterplatzierungsdisziplin: Halten Sie Footprints und Übergänge konsistent mit der Impedanzplanung
  • Schutzbereich-Routing-Kontrolle: Vermeiden Sie Stubs und unnötige Verzweigungen nahe dem Port-Bereich

Konsistente Leistung und Zuverlässigkeit

Gut integrierter Schutz verbessert die Robustheit und unterstützt stabilen HDMI-Betrieb in realen Handhabungsumgebungen.

HDMI-Port-Bestückung auf PCBs

Connector-Haltbarkeit hängt stark von der Bestückungsausführung ab. Viele HDMI-Connectors beinhalten SMT-Pads plus mechanische Verankerungen; ein wiederholbarer Bestückungsfluss verbessert die langfristige Haftung und stabilen elektrischen Kontakt.

Bei HILPCB unterstützen wir Connector-Bereich-Aufbaukonsistenz unter Verwendung von SMT-Bestückung und, wo Verankerungen erforderlich sind, Durchsteck-Connector-Bestückungs- Prozessen.

Wichtige Bestückungstechniken

  • Connector-Bereich-Prozesskontrolle: Konsistente Lötbedingungen für den Port-Bereich
  • Verankerungsgelenk-Integrität: Sicherstellen, dass mechanische Stifte/Laschen gelötet sind, um Einsteckzyklen standzuhalten
  • Inspektionsbereitschaft: Design für praktische Inspektion des Connector-Bereichs
  • Skalierbare Methoden: Wählen Sie Bestückungsschritte, die von Prototyp bis Serie konsistent bleiben
  • DFM-Feedback-Loop: Passen Sie Footprints/Prozessnotizen früh an, um die Ausbeute zu verbessern

Konsistente Leistung und Zuverlässigkeit

Connector-fokussierte Bestückung unterstützt langlebige HDMI-Ports und stabile Ausbeuten bei der Skalierung von Programmen.


HDMI-Ports RFQ-Checkliste für PCB-Fertigung und PCBA

Ein klarer RFQ beschleunigt die Angebotserstellung und verhindert Aufbau-Mehrdeutigkeiten. Für HDMI-Port-Projekte sind die wichtigsten Eingaben die Connector-Definition, Stackup-Erwartungen, Schutz-Einschränkungen und Bestückungsumfang.

Bei HILPCB empfehlen wir die Verwendung eines konsistenten RFQ-Pakets; für End-to-End-HDMI-Aufbauplanung können Sie unsere HDMI PCB-Fertigung-Checkliste heranziehen.

Wichtige RFQ-Techniken

  • PCB-Daten: Gerber/ODB++/IPC-2581, Dicke, Kupfer, Finish und alle kontrollierte Impedanz-Notizen
  • Connector-Definition: Exakter HDMI-Connector-Typ/Modell, Verankerungsanforderungen und mechanische Keepouts
  • Schutzanforderungen: TVS/Filter und alle Platzierungseinschränkungen um den Port
  • Bestückungsdateien: BOM, Pick&Place, Bestückungszeichnung und spezielle Anweisungen für den Connector-Bereich
  • Inspektions-/Test-Erwartungen: AOI-Basislinie und alle zusätzlichen Anforderungen, sofern anwendbar

Konsistente Leistung und Zuverlässigkeit

Ein vollständiger RFQ hält Fertigung und Bestückung abgestimmt und unterstützt schnellere Validierung und reibungslosere Produktionsskalierung.

Häufig gestellte Fragen

Wie wähle ich den richtigen HDMI-Port-Typ für mein PCB aus?

Die Auswahl hängt von Bauform, Steckrichtung, mechanischer Verankerung und Signalanforderungen ab. Ein Steckverbinder, der mechanisch passt, aber Routing-, Befestigungs- oder Beschaffungsprobleme verursacht, kann später trotzdem zum Fertigungsrisiko werden.

Warum sind 100-Ohm-Planung und Stackup-Kontrolle in der Nähe von HDMI-Ports so wichtig?

HDMI arbeitet mit kontrolliertem differentiellen Signalverhalten, daher darf der Portbereich nicht wie gewöhnliches Routing behandelt werden. Wenn Stackup, Referenzebenen und Breakout-Geometrie nicht zusammenpassen, drohen vermeidbare Verluste und geringere Link-Stabilität.

Warum sind Erdung, Schirmung und ESD-Schutz rund um HDMI-Ports so entscheidend?

Die HDMI-Schnittstelle bildet die Grenze zwischen Außenumgebung und interner Leiterplatte. Gute Masseführung, Schirmkontinuität und Schutzbeschaltung helfen, EMI-Probleme zu begrenzen, ESD-bedingte Ausfälle zu reduzieren und die Zuverlässigkeit über viele Steckzyklen zu erhalten.

Warum verbessern Bestückungsplanung und ein vollständiger RFQ die Ausbeute bei HDMI-Ports?

HDMI-Steckverbinder vereinen Signal-, Mechanik- und Lötanforderungen in einem einzigen Bereich. Klare Bestückungsvorgaben und ein vollständiger RFQ helfen dem Werk, Ausrichtung, Verankerung, Inspektion und Prozessfenster vom Prototyp bis zur Serie stabil zu beherrschen.
