In der heutigen vernetzten Welt der 5G-Netze, der Satellitenkommunikation und der Automotive-Radarsysteme ist die Hochfrequenz-PCB-Technologie zum Rückgrat der modernen Elektronik geworden. HF-Leiterplatten oder Hochfrequenz-Leiterplatten stellen eine spezielle Kategorie von Leiterplatten dar, die für den zuverlässigen Betrieb bei Frequenzen von Hunderten von Megahertz bis über 100 Gigahertz ausgelegt sind. In diesem umfassenden Leitfaden erfahren Sie, was HF-Leiterplatten einzigartig macht, welche Anwendungen sie haben und warum die Wahl der richtigen Hochfrequenzlösung für Ihr nächstes HF- oder Hochgeschwindigkeits-Digitalprojekt unerlässlich ist.

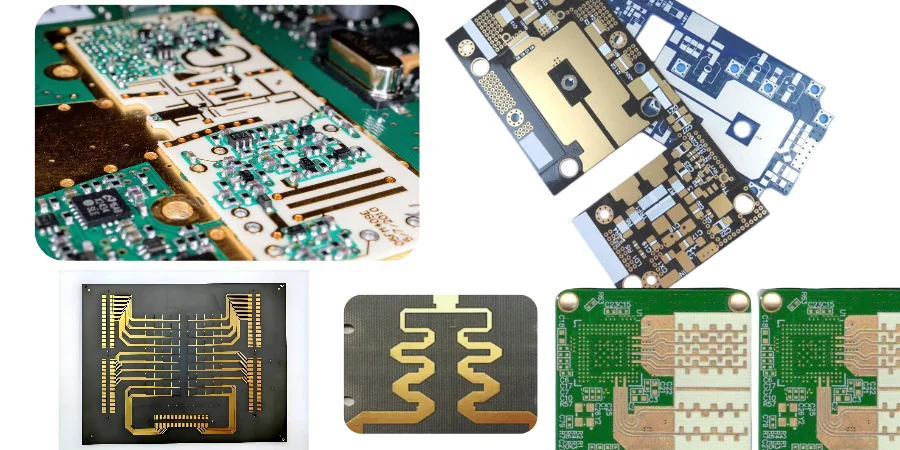

1. HF-Leiterplatten verstehen: Definition und Frequenzbereiche
HF-Leiterplatte bezieht sich auf Leiterplatten, die speziell für die Verarbeitung hochfrequenter Signale mit minimalen Verlusten, Verzerrungen und Interferenzen entwickelt wurden. Im Gegensatz zu Standard-Leiterplatten, die sich gut für Gleichstrom- und Niederfrequenzanwendungen eignen, erfordern HF-Leiterplatten spezielle Materialien, präzise Herstellungsprozesse und sorgfältige Designüberlegungen, um die Signalintegrität bei erhöhten Frequenzen aufrechtzuerhalten.
Der Begriff "Hochfrequenz" umfasst im Leiterplattenkontext typischerweise mehrere Frequenzbänder:
- HF-Band (1 MHz - 1 GHz): Wird in Funkkommunikation, RFID und drahtlosen Sensoren verwendet
- Mikrowellenband (1 GHz - 30 GHz): Unverzichtbar für Mobilfunknetze, WLAN und Satellitenkommunikation
- Millimeterwelle (30 GHz - 300 GHz): Entscheidend für 5G-Netzwerke, Automotive-Radar und fortschrittliche Bildgebungssysteme
- Sub-THz (>100 GHz): Neue Anwendungen in der 6G-Forschung und bei wissenschaftlichen Instrumenten
Bei diesen Frequenzen verhalten sich Leiterplattenleiterbahnen nicht mehr wie einfache Leiter, sondern werden zu Übertragungsleitungen, bei denen jedes geometrische Detail die Signalausbreitung beeinflusst. Eine Leiterbahn, die ein 10-GHz-Signal auf einem Standard-FR4-Substrat überträgt, erfährt einen Verlust von etwa 1,5 dB/Zoll, was die Materialauswahl und Designoptimierung entscheidend für die Aufrechterhaltung der Signalqualität macht.
2. Schlüsselmerkmale, die HF-Leiterplatten definieren
Was HF-Leiterplatten von herkömmlichen Leiterplatten unterscheidet, sind mehrere entscheidende Eigenschaften, die einen zuverlässigen Hochfrequenzbetrieb ermöglichen. Das Verständnis dieser Eigenschaften ist für jeden, der mit HF-, Mikrowellen- oder Hochgeschwindigkeits-Digitalsystemen arbeitet, von entscheidender Bedeutung.
Niedrige Dielektrizitätskonstante (Dk) und Verlusttangens (Df)
Die Dielektrizitätskonstante bestimmt, wie schnell sich Signale durch das Leiterplattensubstrat ausbreiten, während die Verlusttangens angibt, wie viel Signalenergie absorbiert wird. HF-Leiterplatten verwenden Materialien mit:
- Stabile Dk-Werte: Typischerweise 2,2-3,5 für optimale Leistung
- Niedrige Df-Werte: Unter 0,005 bei Betriebsfrequenz
- Minimale Abweichung: Dk-Toleranz innerhalb von ±0,05 über Produktionschargen hinweg
- Temperaturstabilität: TCDk weniger als 50 ppm/°C
Anforderungen an die kontrollierte Impedanz
Die Signalintegrität bei hohen Frequenzen erfordert eine präzise Impedanzkontrolle:
- Toleranzstufen: ±5 % für kritische Anwendungen, ±10 % Standard
- Konsistenz: Gleichmäßige Impedanz über die Leiterbahnlänge
- Abgestimmte Übergänge: Sorgfältiges Design von Durchkontaktierungen und Steckverbindern
- Testverifizierung: 100% TDR-Prüfung für die Produktion
Überlegenes Wärmemanagement
Hochfrequenzschaltungen geben oft erhebliche Verlustleistungen ab:
- Wärmeleitfähigkeit: Verbesserte Materialien (>0,5 W/m·K)
- CTE-Matching: Reduzierte Belastung der Lötstellen
- Wärmeableitung: Thermal Vias und Kupferebenen
- Betriebsbereich: -55 °C bis +150 °C für Automobilanwendungen

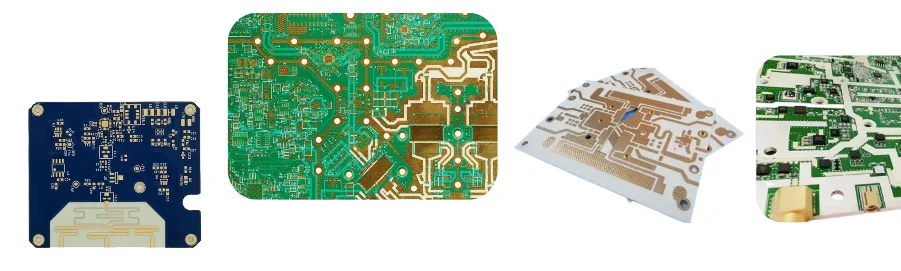

3. HF-Leiterplattenmaterialien: Die Grundlage der Leistung
Die Wahl des Substratmaterials bestimmt grundlegend die Leistung von HF-Leiterplatten. Im Gegensatz zu Standard-FR4, das übermäßige Verluste oberhalb von 1 GHz aufweist, behalten spezielle Hochfrequenzmaterialien die Signalintegrität über weite Frequenzbereiche bei.
PTFE-basierte Werkstoffe
PTFE-Verbundwerkstoffe (Polytetrafluorethylen) bieten den geringsten Verlust und die stabilsten elektrischen Eigenschaften:
Rogers RT/Duroid-Serie:
- RT/Duroid 5880: Dk=2,20, Df=0,0009 bei 10 GHz
- RT/Duroid 6002: Dk=2,94, Df=0,0012 bei 10 GHz
- Anwendungen: Satellitenkommunikation, militärisches Radar
- Kosten: 8-12× Standard FR4
Keramikgefüllte Kohlenwasserstoff-Werkstoffe
Diese Materialien bringen Leistung und Herstellbarkeit in Einklang:
Rogers RO4000 Serie:
- RO4003C: dk=3,38, df=0,0027 bei 10 GHz
- RO4350B: dk=3,48, df=0,0037 bei 10 GHz
- Verarbeitung: Kompatibel mit der Standardfertigung von mehrschichtigen Leiterplatten
- Kosten: 3-5× Standard FR4
Fortschrittliche duroplastische Materialien
Für Hochgeschwindigkeits-PCB-Anwendungen, die eine moderate HF-Leistung erfordern:
Isola I-Tera MT40:
- dk = 3,45, df = 0,0031 bei 10 GHz
- Hervorragend geeignet für gemischte Digital-/HF-Designs
- Kompatibel mit bleifreier Montage
- Kosten: 2-3× Standard FR4
4. Kritische Anwendungen der HF-Leiterplattentechnologie
HF-Leiterplatten ermöglichen die drahtlosen und Hochgeschwindigkeitstechnologien, die das moderne Leben definieren. Von Smartphones bis hin zu autonomen Fahrzeugen ermöglichen diese spezialisierten Leiterplatten fortschrittliche Elektronik.
5G und Telekommunikationsinfrastruktur
Der Rollout von 5G-Netzen hängt stark von der HF-Leiterplattentechnologie ab:
- Massive MIMO Basisstationen: 64-256 Antennenelemente, die eine präzise Phasenanpassung erfordern
- Small Cell Deployments: Kompakte Designs für den Betrieb mit 28/39 GHz
- Beamforming Arrays: Dynamische Strahllenkung für verbesserte Abdeckung
- Backhaul Links: Punkt-zu-Punkt-Mikrowellenverbindungen
Zu den technischen Anforderungen gehören:
- Einfügedämpfung <0,5 dB/Zoll bei 28 GHz
- Phasenstabilität ±5° über die Temperatur
- Impedanzkontrolle ±3%
- Mehrschichtige Aufbauten bis zu 20 Schichten
Automotive-Radarsysteme
Moderne Fahrzeuge sind aus Sicherheitsgründen mit mehreren Radarsystemen ausgestattet:
- 77 GHz Long-Range Radar: Adaptive Geschwindigkeitsregelung, Kollisionsvermeidung
- 24 GHz Kurzstreckenradar: Totwinkelerkennung, Einparkhilfe
- Imaging Radar: 4D-Umgebungskartierung für autonomes Fahren
HF-Leiterplatten für die Automobilindustrie müssen folgende Anforderungen erfüllen:
- AEC-Q100 Qualifizierungsstandards
- Betrieb von -40 °C bis +150 °C
- Vibrationsfestigkeit bis 50G
- 15-Jahres-Zuverlässigkeitsziele
Satelliten- und Luft- und Raumfahrtkommunikation
Raumfahrtanwendungen erfordern höchste Zuverlässigkeit:
- LEO-Satellitenkonstellationen: Phased Arrays für das globale Internet
- Bodenstationsausrüstung: Tracking-Antennen mit hoher Verstärkung
- Avioniksysteme: Navigation und Kommunikation
- Verteidigungselektronik: Radar und elektronische Kampfführung
5. Designüberlegungen für den Erfolg von HF-Leiterplatten
Das Entwerfen von HF-Leiterplatten erfordert spezielles Wissen und Aufmerksamkeit für Details, die bei niederfrequenten Designs ignoriert werden können. Jeder Aspekt, von der Aufbauplanung bis zur Komponentenplatzierung, wirkt sich auf die Hochfrequenzleistung aus.
Design von Übertragungsleitungen
Bei hohen Frequenzen werden Leiterbahnen zu Übertragungsleitungen, die eine sorgfältige Konstruktion erfordern:
Mikrostreifen-Konfiguration:
- Freiliegende Leiterbahn auf der äußeren Schicht
- Einfacher zu optimieren und zu sondieren
- Höhere Strahlung und Übersprechen
- Typische Impedanz: 50 Ω ±5 %
Stripline-Konfiguration:
- Eingebettet zwischen Grundflächen
- Überlegene Isolierung und Abschirmung
- Keine Dispersionseffekte
- Komplexere Fertigung
Über Optimierung
Durchkontaktierungen stellen Diskontinuitäten dar, die die Signalintegrität beeinträchtigen:
- Minimierung von Übergängen: Leiten Sie kritische Signale auf einer einzigen Schicht weiter
- Back-Drilling: Entfernen Sie unbenutzte Via-Stiche oberhalb von 5 GHz
- Über Zaun: Schirmung empfindlicher Signale mit Erdungsdurchkontaktierungen
- Blinde/vergrabene Durchkontaktierungen: HDI PCB-Technologie für dichte Designs
Erdungs- und Abschirmungsstrategien
Die richtige Erdung sorgt für einen stabilen Betrieb:
- Durchgehende Masseflächen: Keine Splits unter HF-Leiterbahnen
- Stitching-Vias: Verbinden Sie die Bodenlagen alle λ/20
- Kantenbeschichtung: Kantenstrahlung reduzieren
- Kompartiment-Abschirmung: Isolierung verschiedener Frequenzabschnitte
6. Warum sollten Sie HILPCB für Ihre HF-Leiterplattenanforderungen wählen?
HILPCB kombiniert fortschrittliche Fertigungskapazitäten mit fundiertem HF-Know-how, um überlegene Hochfrequenz-Leiterplattenlösungen zu liefern:
- Umfassende Materialauswahl: Vollständiger Bestand an Rogers-, Taconic-, Isola- und Arlon-Materialien
- Präzisionsfertigung: ±3 % Impedanzkontrolle, ±25 μm Registrierungsgenauigkeit
- Fortschrittliche Prozesse: Sequentielles Laminieren, Hinterbohren, Hohlraumstrukturen
- Testmöglichkeiten: Testen von Netzwerkanalysatoren bis 67 GHz, TDR-Verifizierung
- Schnelle Bearbeitungszeit: 24-Stunden-Angebote, 5-Tage-Prototypen
- Technischer Support: HF-Ingenieure für Designberatung und -optimierung
Unsere HF-Leiterplattenfertigung bedient verschiedene Branchen, darunter Telekommunikation, Automobil, Luft- und Raumfahrt, Verteidigung und medizinische Geräte.
