Guida alla progettazione PCB HDMI per interfacce ad alta velocità HDMI 2.0 e 2.1

Progettazione PCB HDMI ad alta velocità per HDMI 2.0 e 2.1: impedenza differenziale 100 Ω, routing FRL, stack-up e regole di layout.

Il margine di un canale HDMI dipende insieme dal PHY e dalla modalità selezionati, dallo stack-up, dai piani di riferimento, dal lancio del connettore e della protezione, dal cavo e dalle variazioni produttive. Queste interfacce vanno definite presto: anche un percorso breve o con lunghezza abbinata può non funzionare se il riferimento, le discontinuità o la configurazione degli endpoint sono errati.

I sette argomenti seguenti trattano i progetti TMDS comunemente associati a HDMI 2.0 e le modalità FRL di HDMI 2.1. Questa è una guida di layout e produzione, non una specifica HDMI completa né un’affermazione che tutti i prodotti HDMI 2.1 supportino FRL. Gli schemi sono esempi specifici della scheda; direzione dei pin, protezione, pull-up e valori di alimentazione/sideband vanno verificati nella documentazione di riferimento del PHY e del connettore scelti.

HDMI 2.0 e HDMI 2.1 (TMDS e FRL): cosa deve gestire il PCB

Specificare modalità effettiva, velocità e numero di lane, ruolo di sorgente, sink o repeater e funzioni supportate. FRL prevede più velocità: la sola versione non definisce il canale. La guida alle funzionalità HDMI LA spiega il supporto opzionale. L’esempio TMDS1204 di TI elenca modalità FRL a tre e quattro lane e mostra perché contano il silicio e la modalità operativa scelti. A parità di percorso, connettore e via, i canali a velocità più elevata in genere hanno meno margine per perdite e skew.

HILPCB consiglia di fissare presto la modalità target (HDMI 2.0 TMDS o HDMI 2.1 FRL) e pianificare stack-up e strategia dei via in base al margine reale del canale, non solo alla comodità di routing.

Punti chiave per pianificare le prestazioni HDMI

  • Definire presto la modalità di collegamento: HDMI 2.0 TMDS e HDMI 2.1 FRL hanno sensibilità diverse a perdite e discontinuità.
  • Pianificare lunghezza e transizioni: percorsi interni lunghi e cambi di layer frequenti consumano più rapidamente il margine alle velocità FRL.
  • Considerare il lancio del connettore parte del progetto: geometria pad/antipad, campi di via e piani di riferimento possono dominare le riflessioni.
  • Definire in anticipo le verifiche: note d’impedenza controllata, coupon d’impedenza e report attesi.

Prestazioni costanti e affidabilità

Definire le combinazioni previste di sorgente, sink e cavo e le modalità TMDS/FRL per la messa in servizio, quindi misurarle agli stati di tensione, temperatura e carico porta selezionati. I prodotti multiporta richiedono prove delle reali configurazioni d’uso simultaneo e di commutazione.


Pianificazione dell’impedenza differenziale a 100 Ω: producibile e robusta

Le linee HDMI ad alta velocità sono in genere progettate per un’impedenza differenziale di 100 Ω, ma l’impedenza non dipende da una singola larghezza di pista. Deriva insieme da stack-up, spessore del rame, variazioni di incisione, effetti della solder mask e uniformità produttiva.

Definire obiettivi e tolleranze d’impedenza con connettore, PHY e budget del canale. Il percorso HILPCB per la fabbricazione high-speed indica ±10% standard e ±5% previa revisione, con geometria standard 75/75 µm e 50/50 µm previa revisione. Concordare stack-up compatibile, rame finito, coupon e finestra TDR. Come requisito ipotizzato per un coupon rilasciato, 100 Ω ±5% equivale a 95–105 Ω; superare la prova sul coupon non dimostra la conformità dell’intero canale HDMI.

Tecniche chiave per il controllo dell’impedenza

  • Partire dallo stack-up, non dal routing: scegliere spessore del dielettrico e peso del rame per ottenere 100 Ω senza larghezze/spaziature estreme.
  • Considerare il rame finito: placcatura e spessore finale spostano l’impedenza.
  • Mantenere un riferimento continuo: instradare le coppie HDMI accanto a piani di massa continui, in microstrip o stripline secondo la struttura prevista.
  • Progettare verso il centro della tolleranza: evitare geometrie al limite della capacità che variano con le normali oscillazioni produttive.
  • Scegliere processi adatti all’high-speed: se il margine è ridotto, una fabbricazione qualificata per alte velocità aiuta a contenere la variabilità.

Prestazioni costanti e affidabilità

Conservare stack-up e geometria accettati e il metodo di coupon insieme alla revisione produttiva. Verificare separatamente il canale assemblato effettivo dal connettore al PHY: lancio, carico dei componenti, cavo ed endpoint non fanno parte della misura di un coupon nudo.


Scelta dello stack-up HDMI (4, 6 o 8 layer): prima SI ed EMI

Lo stack-up determina stabilità dell’impedenza, continuità dei ritorni, rischio di diafonia e fattibilità del routing. Molti problemi HDMI tardivi risalgono a uno stack-up iniziale che ha imposto compromessi: piani divisi sotto le coppie, percorsi di ritorno rumorosi o troppe transizioni.

HILPCB pianifica stack-up che mantengano HDMI riferito a piani continui e riducano le transizioni, soprattutto nei progetti HDMI 2.1 FRL.

Tecniche chiave per pianificare lo stack-up

  • 4 layer: può andare bene per un canale semplice e breve se piani di riferimento disponibili, percorso di ritorno e margine reale lo consentono (una porta, densità inferiore, poca coesistenza high-speed). Per produzioni attente ai costi, una struttura PCB FR-4 stabile è spesso un punto di partenza.
  • 6 layer: può offrire layer di segnale interni e opzioni di riferimento; il valore dipende dall’assegnazione, dalla spaziatura e dalla struttura dei ritorni effettive.
  • 8 layer o più: può essere utile con più porte, sistemi SoC/FPGA densi, EMC rigorosa o routing congestionato.
  • Riservare corridoi per HDMI: evitare di forzare le coppie attraverso aree di alimentazione rumorose o breakout congestionati.
  • Scegliere la struttura secondo la libertà di routing necessaria: aumentando la densità, la produzione di PCB multistrato offre più opzioni di controllo dei piani e isolamento.

Prestazioni costanti e affidabilità

Confrontare assegnazione dei layer, spaziatura, percorsi di ritorno e risultati sul canale. Il numero di layer da solo non dimostra isolamento o prestazioni EMC; una struttura a quattro layer adeguata può superare una scheda a sei o otto layer assegnata male.

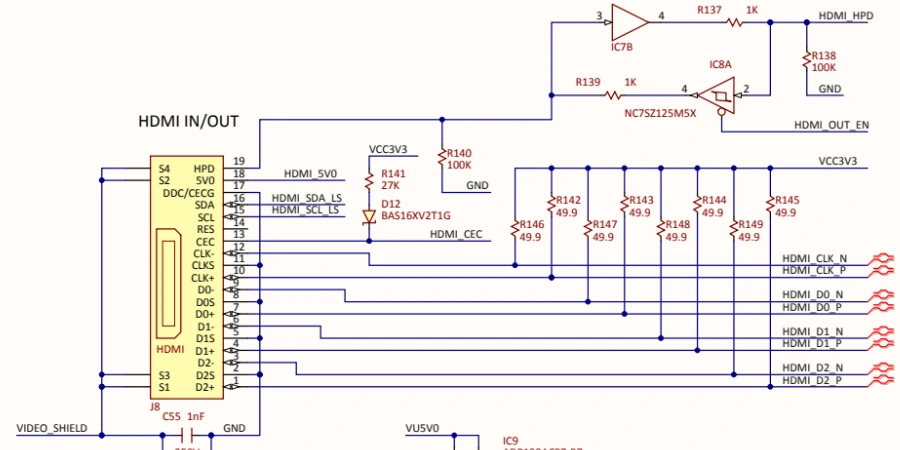

Schema illustrativo del circuito HDMI

Regole di routing delle coppie differenziali HDMI: geometria, simmetria e diafonia

Una disciplina di routing corretta previene riflessioni, artefatti video causati dalla diafonia e conversione di modo. L’obiettivo è un comportamento differenziale prevedibile dal connettore all’IC.

HILPCB considera il routing differenziale come gestione della geometria: larghezza e spaziatura costanti, riferimento continuo e simmetria tra P e N, soprattutto nei passaggi.

Tecniche chiave di routing differenziale

  • Mantenere costante la geometria: stabilizzare larghezza e spaziatura, evitando restringimenti non necessari.
  • Evitare angoli netti: usare curve a 45° o archi morbidi per ridurre le discontinuità.
  • Separare le diverse coppie: limitare i tratti paralleli lunghi per ridurre la diafonia.
  • Non attraversare split dei piani: mantenere un piano di riferimento ininterrotto sotto tutto il percorso.
  • Usare con criterio le strutture di matching: evitare serpentine aggressive che aumentano accoppiamento e perdite.

Prestazioni costanti e affidabilità

Un routing disciplinato migliora l’interoperabilità con sink e cavi diversi e riduce i guasti intermittenti al variare di temperatura e tensione.


Matching della lunghezza HDMI e controllo dello skew: obiettivi pratici per 2.0 e 2.1

Il matching della lunghezza controlla lo skew, ma i vincoli devono dipendere da PHY, ruolo e modalità selezionati. Considerare il ritardo elettrico attraverso package/escape, piste, componenti e transizioni, anziché applicare una regola di lunghezza universale. La guida TI al layout high-speed, sezioni 2.3 e 3.3, distingue requisiti intra-pair e inter-pair: sono budget diversi.

HILPCB consiglia di fissare presto i vincoli nelle regole CAD e controllare il percorso elettrico finale, inclusi i via, non soltanto la lunghezza visibile delle piste.

Tecniche chiave per il controllo della lunghezza

  • Skew intra-pair (P rispetto a N): rispettare il budget di ritardo effettivo considerando package/escape e asimmetrie locali della geometria.
  • Matching inter-pair: applicare la tolleranza tra lane specifica del chipset/modalità; non aggiungere deviazioni con perdite solo per rendere uguali tutte le lunghezze CAD.
  • Usare serpentine morbide: mantenere le sezioni di matching sullo stesso layer e lontane da aree rumorose.
  • Includere i via nella misura: i cambi di layer modificano la lunghezza elettrica e, se ignorati, possono creare disallineamento.
  • Correggere il disallineamento effettivo: può servire una compensazione sul conduttore più corto. Posizionarla vicino allo scarto e verificare accoppiamento locale e riferimento, senza vietare a priori una correzione unilaterale.

Prestazioni costanti e affidabilità

Un buon controllo dello skew aumenta il margine e riduce il rischio che il collegamento funzioni in laboratorio ma fallisca nelle configurazioni del cliente.


Transizioni dei via e percorsi di ritorno: ridurre le discontinuità e controllare gli stub

Alle velocità HDMI, i via possono diventare discontinuità dominanti, soprattutto quando gli stub risuonano nel canale. Interruzioni del percorso di ritorno attorno ai cambi di layer possono aumentare rumore di modo comune e rischio EMI.

Valutare come un unico canale le transizioni di segnale/ritorno, il lancio del connettore e gli stub residui. Quando una coppia riferita a massa cambia layer, predisporre vicino un collegamento di ritorno a massa adeguato. La tecnologia PCB HDI o il backdrilling controllato possono risolvere un problema specifico di escape/stub, ma occorre verificare geometria effettiva del via, barrel finito e stub residuo; non sono requisiti per tutte le schede FRL.

Tecniche chiave per via e percorsi di ritorno

  • Ridurre i cambi di layer: mantenere le coppie HDMI su un layer pianificato quando possibile.
  • Posizionare via di stitching a massa vicino ai via di segnale: conservare un percorso di ritorno stretto nelle transizioni.
  • Mantenere coerenti le strutture via tra le lane: geometrie diverse creano differenze tra lane.
  • Gestire gli stub: schede spesse o margine FRL ridotto possono beneficiare di strategie di riduzione, in base alla struttura.
  • Usare strutture avanzate solo quando serve densità: un breakout di tipo HDI può ridurre deviazioni e migliorare le transizioni.

Prestazioni costanti e affidabilità

Transizioni pulite riducono riflessioni e conversione di modo, migliorano il margine dell’occhio e limitano sorprese EMI nelle fasi finali di validazione.

Connettore HDMI e layout ESD: controllare lancio e percorso di scarica

Il lancio del connettore e la protezione possono introdurre discontinuità nel canale o un percorso ESD inadeguato. Valutare insieme al PHY il comportamento di clamp, il carico/package e il layout di riferimento del dispositivo di protezione ESD HDMI, senza aggiungere TVS o choke di modo comune a caso dopo il routing.

HILPCB usa un flusso di posizionamento che parte dal connettore: fissare prima connettore, protezione e percorso di scarica, quindi instradare le coppie HDMI attraverso questa struttura controllata. Per una panoramica produttiva di impedenza controllata, realizzazione dello stack-up e assemblaggio, consultare la guida alla fabbricazione PCB HDMI e PCBA.

Tecniche chiave per connettore e protezione ESD

  • Posizionare gli array TVS accanto al connettore: minimizzare la lunghezza non protetta.
  • Seguire l’ordine corretto: connettore → TVS → IC, evitando percorsi di bypass.
  • Predisporre il ritorno di protezione specificato: servono percorsi brevi e a bassa induttanza e via vicini appropriati; seguire package/reference scelti e geometria di assemblaggio.
  • Definire i collegamenti tra shield, chassis e massa segnale: attenersi all’architettura approvata di messa a terra, isolamento e scarica dell’apparecchiatura; non esiste una regola universale di collegamento diretto.
  • Definire limiti meccanici e termici: ritenzione del connettore, ancoraggi, supporto della scheda e riparazioni consentite richiedono disegno/processo dedicati. Un laminato ad alto Tg può essere adatto all’esposizione termica dell’assemblaggio, ma Tg non indica robustezza del connettore né autorizza rilavorazioni illimitate.

Prestazioni costanti e affidabilità

Testare percorso del segnale protetto e comportamento ESD/EMI della porta configurata secondo il piano di apparecchiatura concordato. Includere DDC/EDID, rilevamento hot-plug, CEC/eARC se implementati e gli stati di alimentazione selezionati. La sola continuità delle lane video non dimostra discovery, negoziazione delle funzioni o audio.

L’assemblaggio SMT HILPCB supporta standard componenti 0201 e passo 0,4 mm; lavorazioni più fini sono valutate separatamente. L’assemblaggio turnkey coordina approvvigionamento approvato, SMT/THT, programmazione e test definiti con primo articolo, profilo, ambito d’ispezione/test e registri di lotto quotati. Inviare MPN di PHY/connettore/TVS, modalità TMDS/FRL e velocità lane effettive, limiti di stack-up/coupon, note su lancio/via/backdrill, BOM/AVL/CPL e limiti meccanici/rilavorazione. Aggiungere firmware, fixture sorgente/sink/cavo, verifiche sideband/funzionali e registrazioni richieste, affinché lotti pilota e ripetuti usino la stessa configurazione porta.

Domande frequenti

Che cosa verificare per prima cosa durante il bring-up HDMI?

Iniziare da modalità/configurazione effettive, alimentazione e sideband, lancio connettore/protezione, percorsi di riferimento e canale completo sorgente/cavo/sink. Correlare il sintomo con prove elettriche e di interoperabilità; il solo layout PCB non fornisce una classifica universale dei guasti.

Le coppie differenziali HDMI devono sempre avere lunghezze perfettamente uguali?

Il matching conta, ma altrettanto contano continuità dell’impedenza, skew intra-pair, continuità del piano di riferimento e transizioni pulite dei via. Forzare lunghezze identiche senza rispettare il budget del link non garantisce un canale migliore.

Quando conviene usare HDI o materiale high-Tg in un progetto HDMI?

HDI può risolvere l’escape di package/connettore o una struttura via qualificata; un materiale high-Tg può essere adatto al processo termico rilasciato. Risolvono problemi distinti. Verificare geometria e canale effettivi e limiti di assemblaggio/riparazione, senza scegliere soltanto in base alla versione HDMI.

Che cosa deve includere una specifica di layout PCB HDMI?

Definire PHY/modalità, budget di impedenza e skew, struttura di riferimento/transizione, layout di connettore e protezione, funzioni sideband, limiti di assemblaggio e setup di validazione. Choke di modo comune o accoppiamento devono seguire il riferimento dell’interfaccia/dispositivo scelto e le necessità misurate, non una checklist generica.
