PCB из нитрида алюминия (AlN): тепловое проектирование и выбор подложки

PCB из нитрида алюминия снижают тепловое сопротивление подложки. Марка материала, интерфейсы, металлизация и условия сборки определяют выгоду в силовых модулях.

В PCB из нитрида алюминия под металлизацией цепи находится электрически изолирующая керамика AlN. Она может отводить тепло через компактную подложку эффективнее многих конструкций на основе оксида алюминия, но выигрыш зависит от того, какая часть теплового сопротивления от прибора до охладителя приходится на этот керамический слой.

Начните с теплового пути. Если доминируют посадка кристалла, монтажный интерфейс или охладитель, замена только керамики может дать гораздо меньший эффект, чем предполагает отношение теплопроводностей. Если узким местом является керамика, AlN способен обеспечить полезный запас по температуре без увеличения электрически активной площади.

AlN отличается от PCB с алюминиевым сердечником: плата на металлическом основании объединяет металлическую базу с отдельным изолирующим слоем. Для запросов по производству отправной точкой служит страница керамических PCB HILPCB; укажите тепловую цель модуля и предлагаемую конструкцию.

Al2O3 против AlN: сравнение одного и того же теплового пути

Сравнение теплопроводности имеет смысл только при заданных толщине, площади, температуре и интерфейсах. Rogers указывает для своей керамики curamik на основе оксида алюминия 24 W/(m·K), а для AlN — 170 W/(m·K) при 20 °C. Это заявленные значения поставщика, а не универсальная спецификация для каждой керамики обоих семейств. Технические данные Rogers curamik, ©2026, стр. 2

Для иллюстративного сравнения примем толщину каждой керамики 0,63 мм, а тепловой поток — через однородную площадь 5 мм × 5 мм. Используйте Rθ = t/(k × A), где t в метрах, A в квадратных метрах. Значение k остаётся постоянным на уровне, указанном поставщиком при 20 °C.

Расчётная величина или результат Пример оксида алюминия Пример AlN
Толщина керамики t 0,00063 м 0,00063 м
Площадь теплового потока A 0,000025 м² 0,000025 м²
Теплопроводность k 24 W/(m·K) 170 W/(m·K)
Расчётное тепловое сопротивление керамики 1,05 K/W 0,1482 K/W
Перепад температуры в керамике при условных 20 W 21,0 °C 2,96 °C

Расчётное сопротивление слоя AlN примерно на 85,9% ниже. Это не означает снижения повышения температуры всего модуля на 85,9%.

Например, искусственно зададим суммарное сопротивление всех остальных участков теплового пути равным 2 K/W. С оксидом алюминия итог составит 3,05 K/W, с AlN — около 2,1482 K/W, то есть снижение на 29,6%. При 20 W смоделированное повышение температуры от источника до опорной точки составляет 61,0 °C и около 42,96 °C соответственно.

Это стационарная одномерная иллюстрация с однородной площадью. Она не учитывает боковое растекание и предполагает неизменность остальных сопротивлений. Реальная замена материала может изменить растекание, распределение температуры, интерфейсы и механический контакт. Используйте в модели модуля фактические размеры кристалла, медь, соединительные слои, усилие монтажа и граничные условия охлаждения, а затем измерьте прототип. Данные для производства оксида алюминия см. на странице производства алюмооксидных PCB.

Выбирайте конкретную марку AlN, а не универсальный диапазон теплопроводности

Состав и технология производства AlN влияют на характеристики. Керамическая серия SHAPAL от Tokuyama — полезный пример:

Марка Tokuyama Теплопроводность при 20 °C Dk при комнатной температуре, 1 MHz Диэлектрические потери при комнатной температуре, 1 MHz
SH-30 174 W/(m·K) 9.1 0.00025
SH-15 184 W/(m·K) 9.1 0.00030
SH-50 86 W/(m·K) 8.9 0.00026

Tokuyama описывает SH-50 как марку высокой чистоты без вспомогательных добавок. Тем не менее её теплопроводность ниже, чем у двух других марок в таблице. Поэтому один лишь ярлык чистоты или название материала не может обосновать требование закупки 170–230 W/(m·K). Данные керамики Tokuyama SHAPAL

Указывайте производителя, марку, толщину, состояние поверхности и версию данных, использованную при проектировании. Согласуйте порядок оценки заменяющей марки. Заменитель, удовлетворяющий требованию по теплопроводности, всё равно может изменить диэлектрические свойства, подготовку поверхности или аттестованный процесс соединения.

Потери на низкой частоте не гарантируют работу в СВЧ-диапазоне

Таблица материалов Kyocera показывает, почему для выбора RF нужны данные на конкретной частоте. Для AN242 типичный тангенс угла потерь составляет 0,0001 на 1 MHz и 0,017 на 2 GHz. Для AlN240 соответствующие значения — 0,0002 и 0,010. В исходной таблице эти значения выражены в единицах ×10⁻⁴ и отмечено, что результаты зависят от конфигурации изделия и технологии производства. Корпуса и подложки AlN Kyocera, таблица свойств материалов

Эти примеры не задают потери каждой марки AlN. Они показывают, почему «низкие потери на 1 MHz» не могут аттестовать схему на 40 GHz. Получите данные материала на подходящей частоте и включите в RF-план геометрию проводников, шероховатость, покрытие, переходы и опорные плоскости измерений. Улучшение тепловых характеристик и снижение RF-потерь — отдельные требования.

Согласуйте AlN с системой металлизации и соединения

Силовая подложка, RF-субмонтаж и многослойный корпус могут использовать AlN, но требовать разных конструкций. Подтвердите технологию, прежде чем фиксировать геометрию проводников или покрытие контактных площадок.

Выбор конструкции На какое решение влияет Что требует утверждения
Медная конструкция DBC или AMB Токовые пути, растекание тепла, напряжения керамика-металл Сочетание керамики и меди, рисунок, геометрия краёв и требования к соединению
Осаждённый или гальванический металл Прецизионные элементы, RF-геометрия, площадки для пайки или разварки Подготовка поверхности, адгезионные/зародышевые слои, толщина проводника и покрытие
Печатные и обожжённые проводники Гибридные схемы и совместимые пассивные структуры Пастовая система, аттестованная для конкретной подложки AlN и последовательности обжига
Совместно обжигаемый многослойный корпус Внутренняя разводка, переходные отверстия, полости и внешние соединения Система керамика/проводник, допуски на усадку и правила проектирования конкретного корпуса

AlN выпускается в соединённых и многослойных конструкциях, но это не взаимозаменяемые производственные услуги. Названные многослойные примеры Kyocera используют собственные материалы и процессы. Процесс, проверенный на оксиде алюминия, не аттестует автоматически ту же пасту или систему адгезии на AlN.

В листе Alunit AlN HP от CeramTec для этого материала указаны DBC и AMB как подходящие пути медной металлизации. Приведена теплопроводность ≥170 W/(m·K) при комнатной температуре по DIN EN 821-2 с оговорками листа о допуске измерений и образцах для испытаний. Эти данные подложки помогают оценить материал; они не устанавливают токовую нагрузку или срок службы готового модуля. Технические данные CeramTec Alunit AlN HP, ©2025, стр. 2

AMB соединяет материалы через систему активной пайки. Само по себе это соединение не делает готовый корпус герметичным. Герметичный корпус также требует определённого кожуха, вводов, соединений крышки и требований к испытанию на герметичность.

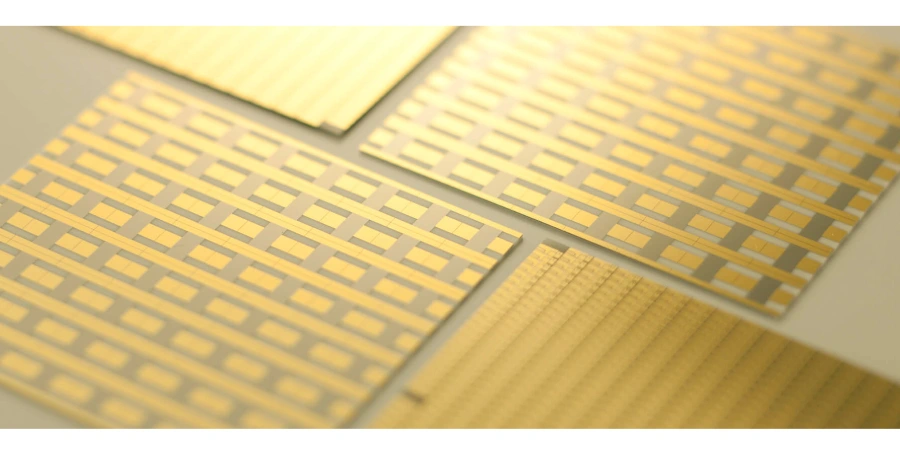

Металлизированные панели и керамические рисунки схем

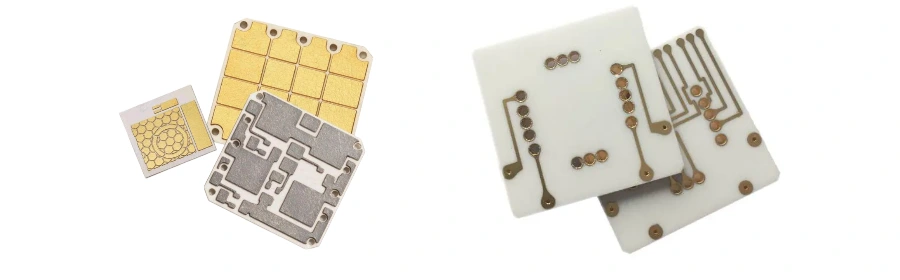

Примеры подложек с рисунком схемы. Марка материала, металлическая система и покрытие должны входить в утверждённую спецификацию конструкции.

Проверяйте сборку целиком, включая очистку

Расширение AlN может быть ближе к кремнию, чем у многих других материалов подложки, но модуль включает медь, соединительные материалы, разъёмы и крепёж. Их толщина, размеры и ограничения влияют на напряжения. Сравнение только КТР керамики не позволяет прогнозировать срок службы паяного соединения или посадки кристалла.

Рассматривайте интерфейсы сборки как отдельные инженерные входные данные:

  • Монтаж прибора: определите соединительный материал, геометрию шва, металлизацию, профиль процесса и допустимые дефекты. Варианты на основе золото-олово, золото-германий или серебряного спекания требуют подтверждения для конкретной конструкции.
  • Соединение с охладителем: задайте плоскостность, интерфейсный материал, способ монтажа и допустимую нагрузку. Тепловая модель должна использовать предусмотренное собранное состояние.
  • Электрические соединения: подтвердите паяемость или способность к разварке фактического покрытия площадок. Поверхность, пригодная для пайки, не обязательно подходит для конкретного процесса проволочной разварки.
  • Очистка и хранение: утвердите химию, время воздействия, промывку, сушку и обращение с учётом керамики, металлизации, соединений и компонентов вместе.

В паспорте безопасности CoorsTek для спечённой/обожжённой керамики AlN указана несовместимость с влагой и возможное образование аммиака при контакте с водой. Это обосновывает проверку совместимости; но не устанавливает универсального запрета на любой водный процесс и не определяет безопасный рецепт очистки для всех готовых деталей. Следуйте указаниям фактического поставщика материала и процесса и проверяйте предусмотренное воздействие. SDS керамики AlN CoorsTek, версия 2, 16 апреля 2021 г., разделы 5 и 10

Аналогично, высокотемпературные свойства керамики не дают собранной PCB рабочий рейтинг 1000 °C. Компоненты, металлические слои, соединительные материалы и системы герметизации должны каждый соответствовать предусмотренной среде. Лазерная резка также требует приёмки качества кромок; она не является изначально свободной от напряжений или микротрещин.

Тепловые переходные отверстия — выбор конструкции, а не обязательная сетка для каждой подложки AlN. Решите, служат ли они электрическому соединению или улучшению смоделированного теплового пути, и подтвердите их влияние на геометрию, изоляцию, производство и надёжность.

Подтвердите пользу на модуле, прежде чем её заявлять

Прототип должен ответить на вопросы как по теплу, так и по производству. Измеряйте температуры или тепловое сопротивление при заданных мощности и охлаждении. Если конструкция зависит от температуры перехода, используйте подходящий метод для конкретного прибора, а не предполагайте, что показание поверхности равно температуре перехода.

Вопрос Полезное доказательство Ограничение результата
Улучшился ли предусмотренный тепловой путь? Измерения прототипа при согласованных граничных условиях и корреляция с моделью Результат при одной мощности или одном способе монтажа не охватывает все случаи применения
Приемлемо ли соединение? Согласованный объём контроля и критерии дефектов, при необходимости с поперечными шлифами или другими методами Рентгеновские снимки не гарантируют отсутствие пустот и не выявляют каждый дефект интерфейса
Выдерживает ли сборка условия эксплуатации? Заданные термоциклы/циклы мощности и контроль значимых признаков отказа Успешное испытание материала не является прогнозом срока службы модуля
Достаточна ли электрическая изоляция? Испытания и проверка геометрии по применимым требованиям к изделию Электрическая прочность объёма не равна рабочему напряжению

Разделяйте аттестацию материала, приёмку производства подложек и подтверждение собранного модуля. Если требуется испытание, укажите стандарт, редакцию, условия, конструкцию образцов и критерии приёмки; одна лишь формулировка «соответствует IPC и MIL» не определяет доказательства.

Запрашивайте предложение исходя из тепловой цели

Отправьте чертёж подложки, данные схемы, спецификацию компонентов при необходимости сборки, карту источников тепла, рассеиваемую мощность, ограничения температуры, интерфейс охлаждения и требования к электрической изоляции. Укажите предлагаемую марку, толщины, покрытие, геометрию монтажа, количества и допустимые альтернативы.

Попросите поставщика указать предлагаемую конструкцию, отклонения от чертежа, объём контроля и испытаний, а также ответственность за монтаж прибора или герметизацию. Подтвердите специальные процессы и субподрядные работы. Услуги SMT-сборки HILPCB можно включить в запрос, а требования к сборке, специфичные для керамики, будут рассмотрены для конкретного проекта.

Сравнивайте стоимость на уровне модуля: подложка, металлизация, соединение, охладитель, оснастка, образцы для квалификации и выход годных. Универсального порога мощности, при котором AlN становится дешевле, не существует, а улучшенная теплопроводность не обязательно позволяет отказаться от радиатора. Срок поставки должен следовать подтверждённой доступности материалов, объёму процесса и требованиям к первому образцу.

Частые вопросы о PCB из нитрида алюминия

PCB из нитрида алюминия — то же самое, что алюминиевая PCB?

Нет. В AlN PCB используется электрически изолирующая керамическая подложка. В PCB с алюминиевым сердечником применяется металлическая база и отдельный диэлектрический слой. Сравнивайте полные конструкции, включая этот диэлектрик, геометрию проводников, интерфейсы и условия охлаждения, а не только материалы основания.

AlN всегда холоднее оксида алюминия?

При одинаковой геометрии и температуре керамика с более высокой теплопроводностью снижает сопротивление теплопередачи этого слоя. Вся сборка может улучшиться значительно меньше, если доминируют соединительные слои или охлаждение. Справедливое сравнение использует предусмотренную конструкцию и согласованные граничные условия с последующей проверкой на прототипе.

Может ли AlN заменить радиатор?

Не автоматически. Подложка передаёт и распределяет тепло, но по-прежнему нуждается в пути к окружающей среде. Возможность уменьшить или убрать охладитель зависит от общей рассеиваемой мощности, допустимой температуры, открытой площади, воздушного потока и остальных тепловых сопротивлений. Определяйте это изменение по полной модели и измерениям.

Подходит ли AlN автоматически для СВЧ-схем?

Нет. Диэлектрические потери и проницаемость зависят от марки, частоты, температуры и метода измерения. Металлизация, покрытие, переходы и геометрия также влияют на потери схемы. Данные низких частот и высокая теплопроводность не заменяют RF-модель и соответствующие доказательства измерений.

Можно ли очищать схему на AlN водой?

Ответ зависит от материала, обработки поверхности, металлизации, компонентов, химии и условий воздействия. Получите указания соответствующего поставщика и подтвердите полный процесс очистки и сушки. Опасения по совместимости материала не оправдывают предположение, что любой водный процесс запрещён или что любой рецепт водной очистки безопасен.

Что нужно подтвердить перед заказом прототипа AlN?

Согласуйте марку и конструкцию подложки, поверхности соединения, тепловые граничные условия, допуски чертежа, план контроля и ответственность за испытания. Подтвердите предложенный объём производства и сборки, доступность материалов и критерии приёмки первого образца. Тогда прототип позволит решить, воспроизводима ли ожидаемая польза модуля.

Как инженеры оценивают выбор между PCB на Al2O3 и AlN?

Сравнивайте названные марки при одинаковых температуре, геометрии и тепловых граничных условиях. В примере Rogers curamik выше указано 24 W/(m·K) для оксида алюминия и 170 W/(m·K) для AlN при 20 °C; другие марки и методы отличаются. Проверяйте толщину керамики, напряжения меди/соединения, совместимость соединения и полную стоимость модуля. Выбирайте AlN, когда полная модель и прототип показывают полезный выигрыш, а не по универсальному порогу теплового потока или теплопроводности.
