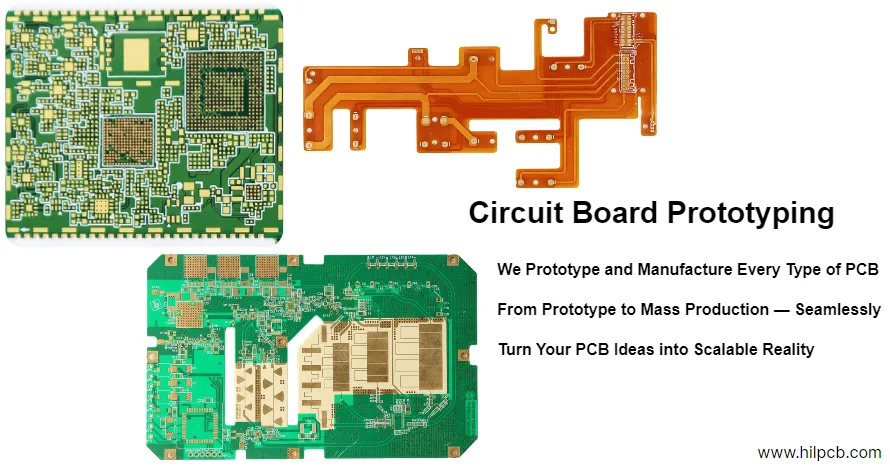

Прототипирование печатных плат: от концепции до серийного производства

HilPCB предоставляет быстрые и надежные услуги прототипирования печатных плат: валидация конструкции, DFM-анализ и бесшовный переход к серийному выпуску.

Каждое успешное электронное устройство берет начало с качественно изготовленного прототипа. На заводе HilPCB мы помогаем инженерам-разработчикам оперативно переносить схемотехнические идеи в физические, готовые к серии печатные платы. Благодаря собственным автоматизированным линиям изготовления и SMT-монтажа мы поставляем срочные образцы плат всего за 48 часов, позволяя вам оперативно тестировать, дорабатывать и масштабировать продукцию.


1. Почему прототипирование печатных плат критически важно

Рабочий прототип — это не просто проверка работоспособности, а реальное подтверждение концепции (Proof of Concept). В физических условиях он раскрывает электрические, механические и тепловые характеристики изделия, позволяя инженерам:

  • Проверить функционирование схемы и стабильность цепей питания
  • Своевременно выявить перекрестные помехи, рассогласование импеданса и искажения сигналов
  • Оценить механическую совместимость и допуски платы в целевом корпусе
  • Подтвердить пригодность конструкции к технологичному серийному производству

Отказ от профессионального прототипирования чреват дорогостоящими исправлениями проекта и срывом сроков выхода на рынок. Для ранних стендовых испытаний перед заказом специализированной платы наше руководство по макетным и беспаечным платам наглядно объясняет, когда применять каждый метод. Наши отлаженные процедуры гарантируют полную проверку проекта до выделения бюджета на крупную серию.


2. Что включает наш сервис прототипирования

Мы изготавливаем прототипы по тем же технологическим стандартам, что и крупносерийные партии. Все характеристики, подтвержденные на этапе тестирования образца, полностью сохранятся в серийных изделиях.

Для заказа опытных партий «голых» плат ознакомьтесь с нашим сервисом производства прототипов PCB, где указаны требования к файлам и правила расчета стоимости.

Технологические возможности:

  • От 1 до 64 слоев, включая платы высокой плотности HDI и сложные многослойные структуры
  • Прецизионные проводники и зазоры с разрешением до 2/2 мил (около 50 мкм)
  • СВЧ-материалы Rogers, стандартные и высокотемпературные текстолиты High-Tg FR4, а также гибридные структуры на складе
  • Контролируемый импеданс, микропереходы, глухие и скрытые переходные отверстия
  • Нанесение влагозащитных покрытий (Conformal Coating) и финишная металлизация (ENIG, иммерсионное серебро, иммерсионное олово, OSP)

Каждый прототип изготавливается на том же оборудовании, что и промышленные тиражи, что гарантирует идентичность образца и будущей серии.

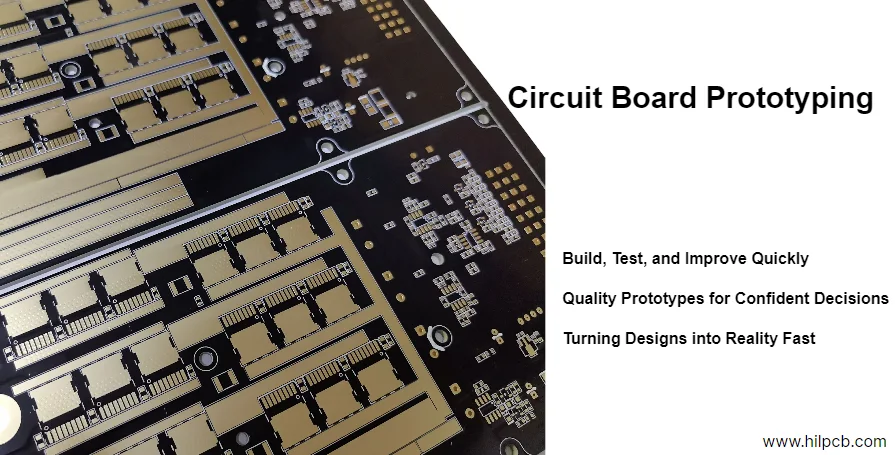

Изготовление прототипов печатных плат

3. Срочное изготовление для динамичных проектов

Когда решающим фактором является скорость вывода продукта на рынок, качество не должно приноситься в жертву срокам. Мы обеспечиваем срочное прототипирование с проведением инженерного DFM-анализа в течение 12 часов и отгрузкой плат от 48 часов.

Цифровой рабочий процесс гарантирует:

  • Отслеживание статуса заказа в реальном времени
  • Круглосуточное автоматизированное планирование производства (24/7)
  • Прямое взаимодействие с CAM-инженерами для оперативного решения технических вопросов (EQ)

Вы точно знаете, когда платы будут готовы и каковы результаты их выходного контроля, еще до запуска масштабного производства.


4. От прототипа к серии: плавный и надежный переход

Главное преимущество HilPCB — мы не останавливаемся на опытных образцах. Мы обеспечиваем бесшовный переход от единичных прототипов к крупносерийному выпуску без повторных настроек и перепроверок.

Как мы делаем этот процесс непрерывным:

а) Единое цифровое пространство данных

Все технологические параметры, утвержденные на прототипе (марка материала, стек слоев, расчеты импеданса, режимы сверления), сохраняются в единой базе. При запуске серии эти данные передаются на станки автоматически, исключая ошибки повторного ввода.

б) Единая калибровка оборудования и параметров травления

Наш завод по производству печатных плат использует одинаковые режимы экспонирования, параметры компенсации травления и температурные профили сушки маски как для прототипов, так и для серийных заказов. Вы получаете полностью идентичные электрические параметры — и на 10, и на 10 000 плат.

в) DFM-рекомендации для снижения себестоимости в серии

Перед масштабированием наши инженеры проводят расширенный DFM-анализ, предлагая оптимизацию мультиплицирования и монтажа, что снижает себестоимость каждого изделия в серии.

г) Контрактный монтаж компонентов (PCBA)

Нужны полностью собранные функциональные узлы для полевых испытаний? Наш цех монтажа печатных плат осуществляет закупку комплектации, автоматизированный SMT-монтаж и функциональное тестирование на одной площадке. Сервис под ключ экономит время и избавляет от несогласованности между изготовителем плат и монтажным предприятием.

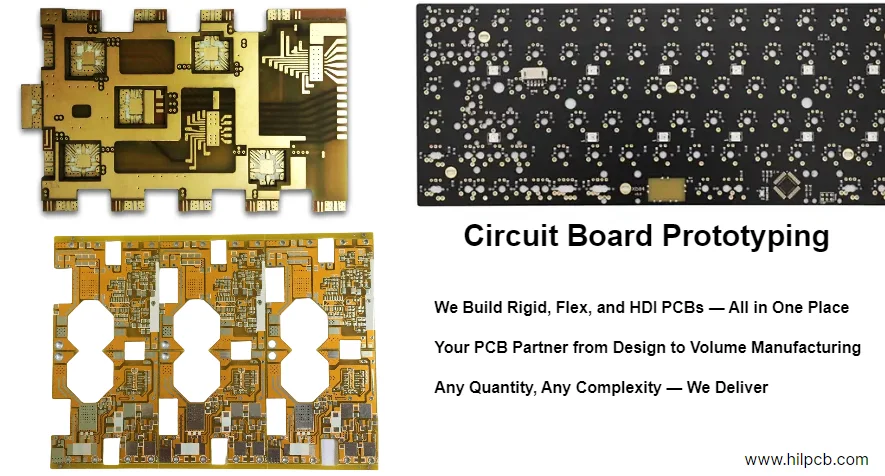

Сборка и монтаж прототипов

5. Преимущества работы с HilPCB

  • Сжатые сроки: Срочное изготовление от 48 часов для критически важных задач
  • Серийная точность: Одинаковые станки, материалы и нормы для образцов и серии
  • Гибкость партий: От 1 опытного образца до масштабируемых пилотных серий
  • Техническая поддержка: Прямой диалог с опытными инженерами-технологами
  • Международное признание: Доверие клиентов в сферах промышленной автоматизации, телекоммуникаций, медицины и автоэлектроники

Мы не просто изготавливаем платы — мы помогаем инженерным командам быстро и безопасно выводить новые изделия на рынок.

Часто задаваемые вопросы (FAQ)

Как быстро вы можете изготовить прототипы печатных плат?

Стандартные заказы на прототипы отгружаются через 3–5 рабочих дней. Для срочных проектов возможна отгрузка за 48 часов в зависимости от сложности структуры слоев.

Можете ли вы изготовить и смонтировать прототип в рамках одного заказа?

Да. Мы выполняем монтаж плат под ключ: изготовление голых плат, комплектация оригинальными радиодеталями, SMT/THT монтаж и выходной функциональный контроль.

В чем разница между изготовлением прототипов и серийным производством?

Прототипирование направлено на проверку работоспособности, габаритов и технологичности на малом тираже перед заказом дорогостоящей серийной оснастки. Чтобы прототип был репрезентативным, он должен выпускаться на серийном оборудовании. При выборе производителя убедитесь, что данные прототипа могут быть перенесены в серию без повторной адаптации.

Проверяются ли файлы проекта перед запуском в производство?

Да. Перед запуском каждый комплект файлов проходит обязательный DFM-анализ для выявления недопустимых зазоров, риска замыканий и технологических ограничений до начала резки текстолита.

Можно ли использовать данные валидированного прототипа для будущей серии?

Да. После подтверждения годности образца утвержденные производственные данные архивируются и при серийном заказе передаются в цех без дополнительных переделок.
