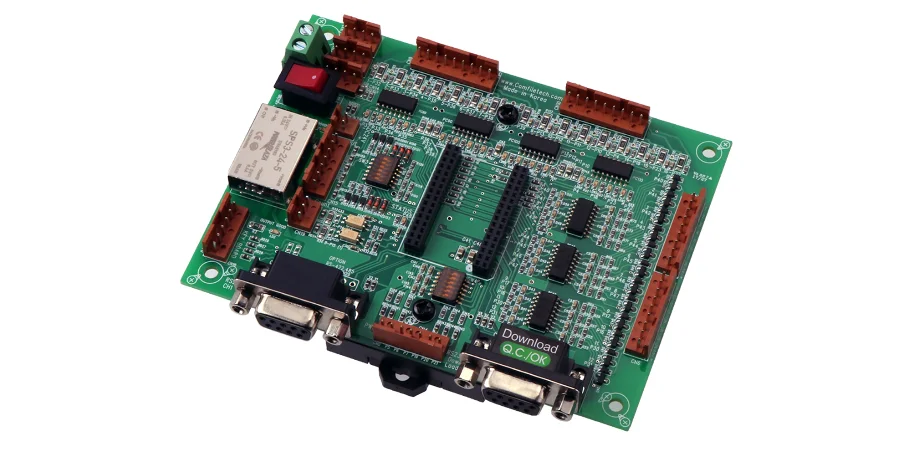

Отказ HMI может скрыть состояние машины или прервать рабочий процесс оператора. Последствия зависят от архитектуры управления: потерю дисплея следует обрабатывать явно, а не предполагать, что она остановит каждую производственную линию. HMI PCB связывает интерфейс оператора, контроллер дисплея/сенсора и машину либо систему верхнего уровня.
От мембранных клавиатур до мультисенсорных дисплеев необходимо задать требуемое поведение при вводе, видимость, связь, реакцию на потерю питания и условия эксплуатации. Срок службы и доступность зависят от всего изделия, условий применения и плана обслуживания.

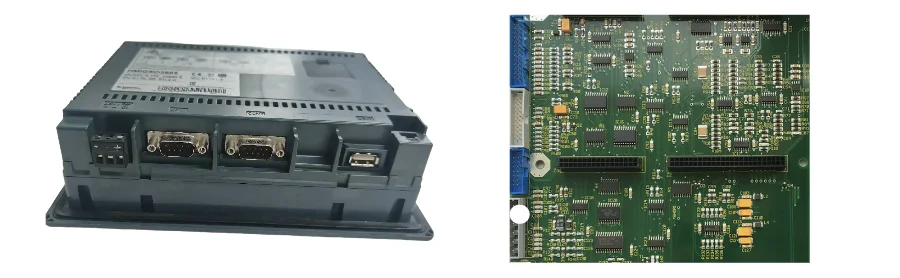

HMI-системы панелей управления производством
Производственные среды требуют HMI-решений, сочетающих операционную эффективность с исключительной долговечностью. Панели управления служат командными центрами для сложного производственного оборудования, а их PCB должны обрабатывать несколько типов ввода и одновременно давать оператору понятную визуальную обратную связь.
Интеграция многофункциональных дисплеев: современные производственные HMI объединяют LCD- или OLED-дисплеи с ёмкостным сенсорным вводом на конструкциях многослойных PCB. Дисплеи должны чётко отображать критичные технологические данные и поддерживать жесты для навигации и управления. Проектирование PCB требует тщательной разводки сигналов, чтобы исключить помехи между драйверами дисплея и схемами сенсорного ввода.
Матрицы мембранных переключателей: традиционные мембранные переключатели по-прежнему востребованы в производстве благодаря герметичной конструкции и тактильной обратной связи. Технология гибких PCB позволяет создавать сложные раскладки с интегрированной LED-подсветкой для индикации состояния. Для реальной конструкции переключателя следует задать усилие срабатывания, контактное сопротивление, дребезг, совместимость с лицевой панелью и клеем, а также требуемые испытания на циклическую долговечность; универсального числа срабатываний не существует.
Интерфейсы мониторинга процесса: в зависимости от архитектуры HMI может получать значения цифровым способом от ПЛК или напрямую от датчиков. Прямые аналоговые входы температуры, давления или расхода требуют соответствующего согласования, защиты, фильтрации и, при необходимости, изоляции; цифровые входы датчиков используют заданные интерфейсы. Modbus и EtherNet/IP — примеры промышленной связи, а не обязательные интерфейсы любого HMI.
Интеграция аварийного останова: сенсорный HMI не должен заменять независимо валидированную функцию аварийного останова. Если требуется физическая кнопка аварийного останова, схему безопасности, поведение при сбросе и доступность необходимо реализовать и проверить с учётом оценки рисков машины и применимых стандартов.
Защита от окружающей среды: в производственных условиях панели HMI подвергаются воздействию масляного тумана, брызг охлаждающей жидкости и чистящих химикатов. Покрытие, уплотнения корпуса, защиту разъёмов и совместимые материалы следует выбирать исходя из реального воздействия. IP65/IP67 — это классификации защиты корпуса, а не степень, которую обеспечивает покрытие PCB; необходимо проверять собранную панель и интерфейс монтажа. Испытание на проникновение воды и пыли само по себе не подтверждает стойкость к маслам, охлаждающей жидкости или чистящим химикатам.
Проектирование сенсорных интерфейсов медицинского оборудования
HMI медицинских изделий предъявляют максимальные требования к надёжности и безопасности пользователя, а их PCB должны поддерживать критичные для ухода за пациентами приложения и соответствовать строгим нормативным требованиям.
Системы мониторинга пациентов: мониторы ОРИТ и устройства ухода за пациентами используют HMI PCB, объединяющие дисплеи высокого разрешения с сенсорным управлением для работы с тревогами и настройки параметров. Технология HDI PCB позволяет создавать компактные конструкции с компонентами с малым шагом, необходимые для портативного мониторингового оборудования.
Управление хирургическим оборудованием: оборудование операционных требует HMI-интерфейсов, надёжно работающих во время критических процедур. Сенсорные поверхности должны поддерживать работу в хирургических перчатках и предотвращать случайные срабатывания. Следует выбрать сенсорный контроллер и стек датчика/лицевой панели, соответствующие требуемым условиям по перчаткам, влажности и очистке, а затем проверить намеренные и непреднамеренные вводы. Датчик приближения — опциональная функция, а не доказательство работы в перчатках или безопасного срабатывания.
Интерфейсы диагностического оборудования: системы медицинской визуализации и лабораторные анализаторы используют сложные HMI PCB для управления комплексными рабочими процессами и визуализации данных. Высокоскоростные процессоры обеспечивают рендеринг изображений и графику интерфейса, сохраняя отзывчивость взаимодействия с оператором в реальном времени.
Требования к биосовместимости: ISO 10993 применяется, когда идентифицированные материалы, контактирующие с пациентом, оцениваются на биологическую безопасность. Внутренние HMI PCB, не контактирующие с пациентом, не подпадают автоматически под общую квалификацию биосовместимости.
Совместимость со стерилизацией: требования к очистке и стерилизации определяются конструкцией открытого корпуса и принадлежностей. Как правило, не следует предполагать, что внутренние собранные PCB пригодны для автоклавирования, если компоненты, уплотнения и процессы сборки не квалифицированы.
HMI приборной панели и мультимедиа автомобиля
Автомобильные применения предъявляют особые требования к проектированию HMI PCB: нужно сочетать ожидания потребительской электроники с автомобильными требованиями к надёжности в широком диапазоне температур и при вибрациях.
Интерфейсы управления климатом: панели HVAC объединяют несколько способов ввода, включая поворотные энкодеры, кнопки и сенсорное управление. PCB должны противостоять автомобильным электрическим помехам и обеспечивать точное управление температурой и потоком воздуха. При выборе материала High-Tg PCB необходимо также учитывать расширение, историю пайки оплавлением, рабочую температуру и всю конструкцию крепления; один лишь Tg не гарантирует размерную стабильность.
Управление мультимедийной системой: современные автомобили оснащаются сенсорными интерфейсами, похожими на смартфонные, для развлечений и навигации. Большие HMI PCB с сенсорными экранами требуют высокоскоростных процессоров и графических ускорителей при соблюдении автомобильных требований ЭМС. Целостность сигнала становится критичной для интерфейсов дисплеев высокого разрешения и модулей беспроводной связи.
Информационные дисплеи водителя: HMI приборной панели передают критичные данные о движении через настраиваемые дисплеи и предупреждающие индикаторы. Следует использовать фактические интерфейсы автомобиля, включая CAN или LIN, а обработку отказов дисплея, обнаружение устаревших данных, предупреждения и резервное поведение закреплять в рамках процесса обеспечения безопасности автомобиля. Один лишь интерфейс связи не делает дисплей отказобезопасным.
Кнопки на руле: ограниченное пространство в рулевых узлах требует миниатюрных HMI PCB со встроенными сенсорами и системами тактильной обратной связи. Гибкие или жёстко-гибкие участки позволяют вписаться в заданную локальную геометрию. Электрическая непрерывность при повороте руля зависит от квалифицированной спиральной катушки (clockspring) или другого вращающегося соединения, трассировки и механических ограничений хода; обычная гибкая PCB не обеспечивает эту функцию автоматически.
Устойчивость к условиям эксплуатации: температуру, вибрацию, электрические переходные процессы и ЭМС автомобильного дисплея и контроллера следует проверять с учётом фактического места установки и требований OEM; диапазон от -40 °C до +85 °C не является универсальным требованием для любого HMI.
Решения панелей управления бытовой техники
Бытовая техника всё чаще оснащается сложными HMI-интерфейсами, сочетающими эстетику с требованиями функционального управления; PCB должны обеспечивать экономичное производство и надёжную работу.
Интерфейсы кухонной техники: духовки, посудомоечные машины и холодильники используют HMI PCB, объединяющие мембранные клавиатуры с цифровыми дисплеями для программ приготовления и индикации состояния. Пар, нагрев и воздействие химикатов из чистящих средств требуют надёжной защиты PCB и правильного выбора материалов.
Управление стиральной машиной: техника для стирки требует HMI PCB, стойких к влаге и обеспечивающих интуитивный выбор программы и индикацию хода работы. Мембранные конструкции со светодиодной подсветкой могут выполнять индикацию состояния; степень защиты определяется корпусом, лицевой панелью, разъёмами и уплотнениями при монтаже.
Интеграция в умный дом: современная техника оснащается Wi-Fi и Bluetooth для управления через приложение на смартфоне и интеграции в систему умного дома. HMI PCB должны уравновешивать функции местного управления и возможности беспроводной связи, сохраняя целевые затраты для потребительского рынка.
Дисплеи энергоэффективности: потребители, заботящиеся об энергосбережении, хотят получать подробную информацию о расходе техники. HMI PCB объединяют схемы измерения мощности с графическими дисплеями, которые в удобной форме показывают профили энергопотребления и рекомендации по эффективности.
Автоматизация зданий и управление HVAC
Коммерческие здания используют HMI-интерфейсы для управления инфраструктурой и оптимизации энергопотребления, поэтому PCB должны поддерживать сетевые функции и обеспечивать надёжное местное управление.
Термостаты и управление климатом: современные термостаты зданий объединяют сенсорные интерфейсы с датчиками присутствия и беспроводной связью. Конструкции с батарейным питанием требуют бюджета энергии на радио и дисплей, а проводные — подходящего питания и определённого поведения при его потере. Планирование расписаний и зональное управление зависят от архитектуры термостата и контроллера здания.
Панели управления освещением: коммерческие системы освещения используют HMI PCB для управления сложными световыми сценами и графиками энергооптимизации. Сенсорные интерфейсы обеспечивают интуитивное управление и интеграцию с системами автоматизации зданий через стандартные протоколы связи.
Интеграция контроля доступа: системы безопасности и контроля доступа включают HMI PCB с считывателями карт, биометрическими датчиками и интерфейсами связи. Конструкции жёстко-гибких PCB позволяют учесть ограничения по пространству и обеспечивают надёжные соединения между функциональными блоками.
Системы управления энергопотреблением: управление энергопотреблением здания опирается на HMI-интерфейсы, которые визуализируют профили расхода и помогают принимать решения по оптимизации. Большие сенсорные дисплеи требуют графики высокого разрешения и поддержки сбора данных в реальном времени от нескольких систем здания.
Для SMT-монтажа следует задать обращение с корпусами компонентов, качество изготовления, контроль и объём функциональных испытаний. 3D-просмотрщик помогает проверить геометрию модели перед производством; однако вид модели не подтверждает сжатие уплотнения, работу сенсора или герметичность собранного корпуса.
Часто задаваемые вопросы
Чем отличаются резистивные и ёмкостные сенсорные HMI PCB?
Резистивный сенсор реагирует на давление и может работать с подходящими перчатками или стилусом. Проекционно-ёмкостные конструкции поддерживают мультитач, а при подходящем контроллере и стеке датчиков — и работу в перчатках. Сравнивайте усилие, толщину перчаток, работу во влажных условиях, оптический стек, износ и ложные срабатывания на реальной панели, а не предполагайте, что одна технология всегда точнее или долговечнее.
Как оценить надёжность HMI в жёстких промышленных условиях?
Определите требования к температуре, влажности, вибрации, ESD/ЭМС, химическому воздействию и защите от проникновения для места установки. Выберите совместимые компоненты, покрытие и интерфейсы корпуса, затем испытайте собранную панель по заданному профилю и критериям приёмки. Успешное испытание относится к данному методу и образцу и не является безусловной гарантией срока службы.
Могут ли HMI PCB интегрировать беспроводную связь без проблем с помехами?
Они могут включать радиомодули, но работу без помех нельзя предполагать. Следует проверить запретные зоны антенн, гармоники тактовых сигналов дисплея/сенсора, шум питания, экранирование и пути возврата тока, а затем испытать работу радио и сенсора в итоговом корпусе при характерной активности дисплея и машины.
Какие технологии дисплеев лучше всего подходят для HMI?
Сравнивайте LCD, OLED и электронную бумагу по внешнему освещению, требуемому контрасту, углу обзора, частоте обновления, температуре, старению изображения и энергопотреблению. Электронная бумага может потреблять мало энергии при отображении статичного изображения, но частота обновления, подсветка и поведение при изменении температуры должны соответствовать интерфейсу. Одно название технологии не позволяет выбрать лучшую панель.
Насколько важна тактильная обратная связь при проектировании HMI PCB?
Тактильная обратная связь может подтвердить ввод, если момент её срабатывания и тактильное ощущение воспринимаются в реальной конструкции и среде. Следует оценить доступность, мощность и шум исполнительного элемента, а также смысл отклика вместе с пользователями. Её нужно сочетать с подходящими визуальными или звуковыми индикаторами; виброимпульс не доказывает, что машина безопасно выполнила команду.
