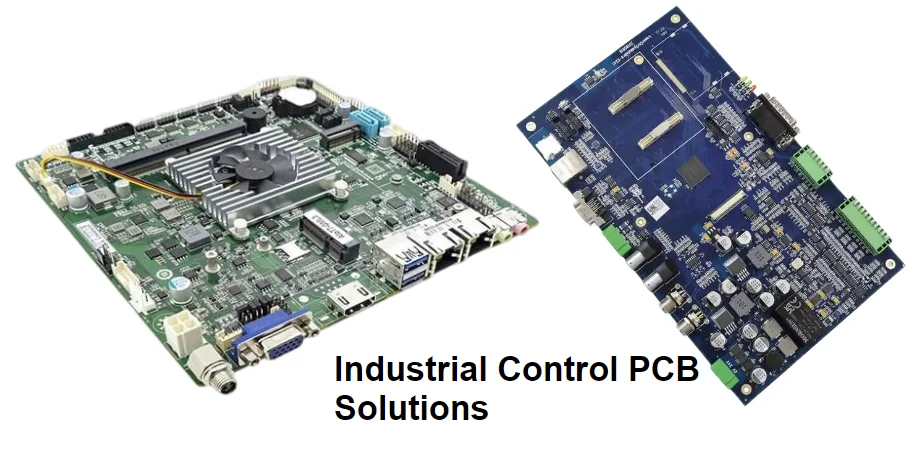

Промышленная управляющая электроника питает современную автоматизацию – от модулей ЦПУ/ВВ ПЛК и сервоприводов до удаленных ВВ, промышленных шлюзов и контрольно-измерительных приборов. Эти системы должны надежно работать в условиях с большими перепадами температуры, постоянной вибрацией, электрическими переходными процессами и загрязнителями в воздухе. Для OEM-производителей и команд снабжения выбор правильного производителя промышленных печатных плат – это нечто большее, чем просто возможность изготовления голых плат: это надежные материалы, стабильные процессы, отслеживаемое качество и масштабируемая сборка промышленных печатных плат, которая поддерживает работу производственных линий.
HILPCB предоставляет комплексные решения для печатных плат промышленного управления для систем автоматизации, включая производство от прототипов до серии, контролируемые инструкции по сборке и услуги PCBA, соответствующие программам долговечного промышленного оборудования.
Проектирование и производство промышленных печатных плат для широкого температурного диапазона
Промышленное оборудование размещается в шкафах, наружных корпусах и вблизи источников тепла, где платы должны выдерживать длительную работу и циклирование. Слоистая структура (стек) печатной платы, устойчивая к температуре, и стабильные процессы ламинирования являются основой для поддержания размерной стабильности, целостности металлизированных сквозных отверстий и надежности паяных соединений.
В HILPCB мы поддерживаем промышленные печатные платы для широкого температурного диапазона для ПЛК, управления двигателями и автоматизированной электроники с подбором материалов и контролем процессов, разработанных для длительного срока службы.
Ключевые производственные практики для широкого температурного диапазона
- Опции ламинатов с высоким Tg: Использование материалов для печатных плат с высоким Tg для повышения термической стабильности и снижения рисков при длительном нагреве и переделке.
- Планирование сбалансированной слоистой структуры: Симметричные структуры слоев и контролируемый поток смолы уменьшают коробление и повышают выход годных при сборке промышленных PCBA.
- Выбор толщины меди: Выбор толщины меди на основе нагрузки и теплового роста (стандартная или тяжелая медь по мере необходимости) для стабильной подачи тока.
- Особенности теплового пути: Термопереходные отверстия, медные полигоны и планирование теплораспределителей для силовых компонентов и стабилизаторов.
- Поверхностное покрытие для надежности: ENIG или другие покрытия, выбранные для длительной паяемости и коррозионной стойкости в промышленных условиях.
- Валидация по профилям нагрузок: Валидация термоциклированием и высокотемпературной наработкой на отказ, соответствующая промышленным рабочим циклам.
Долговременная стабильность для программ автоматизации
Сочетая стабильные материалы, контролируемые слоистые структуры и готовые к проверке инструкции по сборке, HILPCB помогает OEM-производителям добиться промышленных печатных плат, которые остаются неизменными от партии к партии – поддерживая квалификацию, серийное производство и поставки в течение многолетнего жизненного цикла.
Слоистые структуры печатных плат, готовые к ЭМС/ЭМП, для систем ПЛК и автоматизации
Электрические помехи на производстве неизбежны. Промышленные контроллеры, сети ПЛК и приводные системы требуют поддержки проектирования печатных плат, готовых к ЭМС/ЭМП, и согласованности производства, чтобы меры по обеспечению помехозащищенности оставались эффективными после изготовления и сборки.
HILPCB поддерживает печатные платы для систем ПЛК и автоматизированной электроники с удобными для компоновки слоистыми структурами, целостностью заземления и производственным контролем, которые помогают клиентам достигать промышленных целей по ЭМС.
Ключевые производственные аспекты ЭМС/ЭМП
- Непрерывные опорные полигоны: Многослойные структуры, поддерживающие непрерывные обратные пути для чистого поведения сигнала.
- Посадочные места для фильтров питания: Стабильное совмещение паяльной маски и точность расположения меди обеспечивают согласованное размещение фильтров и защитных устройств.
- Контролируемый импеданс при необходимости: Для соединений Ethernet/Industrial Ethernet и высокоскоростных линий – возможность контролируемого импеданса с использованием производства высокоскоростных печатных плат.
- Поддержка шунтирования заземления: Возможности переходных отверстий и контроль позиционирования, которые сохраняют эффективность стратегий шунтирования в производстве.
- Контроль изоляционных промежутков: Контроль процесса вокруг характеристик пути утечки/воздушного зазора для изолированных интерфейсов и силовых секций.
- Документация, ориентированная на ЭМС: Инструкции по сборке и контрольные точки, которые снижают вариативность между сборками.
Согласованность ЭМС от прототипа до серии
Надежная концепция ЭМС может быть нарушена из-за вариаций. HILPCB фокусируется на повторяемости процесса, чтобы поведение по помехозащищенности и эмиссии оставалось стабильным при переходе программ от прототипа к пилотной серии и затем к серийному производству.
Виброустойчивая промышленная PCBA для разъемов и силовых компонентов
Платы промышленного управления часто включают тяжелые компоненты – разъемы, реле, дроссели и большие конденсаторы – а также частые взаимодействия с кабелями. Качество сборки и стратегия крепления имеют решающее значение для устойчивости к вибрациям и ударам.
HILPCB предоставляет услуги сборки промышленных печатных плат (PCBA) со смешанными технологическими возможностями для повышения механической долговечности при развертывании систем автоматизации.
Ключевые практики надежности при вибрациях и ударах
- Смешанная сборка SMT + THT: Надежная пайка для механически нагруженных разъемов и высокомассивных компонентов с использованием сборки THT (монтаж в отверстия), где это уместно.
- Дисциплина профиля оплавления: Термопрофилирование, согласованное с массой платы и чувствительностью компонентов, для снижения риска усталости соединений.
- Опции усиления: Клеи, фиксация или механические опоры для виброчувствительных компонентов (в зависимости от проекта).
- Целостность крепежных элементов: Строгий контроль отверстий/пазов и монтажных зон для предотвращения концентрации напряжений.
- Контроль качества: AOI и целенаправленный контроль монтажных фасок, заполнения выводов и плоскостности разъемов.
- Записи сборки для прослеживаемости: Документация на уровне партии, поддерживающая анализ отказов и программы технического обслуживания.
Надежность сборки, соответствующая промышленным жизненным циклам
Согласовывая методы сборки с механическими реалиями – разъемами, вибрацией и обращением – HILPCB помогает клиентам снизить периодические отказы и повысить стабильность работы в полевых условиях для долговременно работающего промышленного оборудования.
Защита от окружающей среды от пыли, влаги и химического воздействия
Многие промышленные установки сталкиваются с пылью, влагой и воздействием масел или чистящих химикатов. Защита достигается за счет сочетания выбора финишных покрытий печатных плат, чистоты сборки и стратегий нанесения защитных покрытий/заливки, соответствующих корпусу и модели обслуживания.
HILPCB поддерживает опции повышения надежности для печатных плат промышленного управления на основе рисков применения и потребностей в обслуживании.
Ключевые опции защиты окружающей среды
- Защитное конформное покрытие: Акриловые/уретановые/силиконовые покрытия для защиты от влаги и загрязнений (выборочное или полное покрытие).
- Планирование выборочных исключенных зон: Маскирование разъемов, контрольных точек и регулируемых компонентов для сохранения ремонтопригодности.
- Заливка/Капсулирование (Опционально): Для датчиков и открытых модулей, требующих максимальной герметичности.
- Коррозионностойкие покрытия: Финишные покрытия, выбранные для влажных или химически агрессивных сред.
- Контроль чистоты: Очистка перед нанесением покрытия и контроль ионного загрязнения для снижения риска утечек и коррозии.
- Испытания для валидации: Испытания на влаготеплостойкость с электрическим смещением и на конденсацию при необходимости по спецификациям заказчика.
Защита окружающей среды работает лучше всего, когда она соответствует корпусу, циклу обслуживания и реальным условиям воздействия. HILPCB помогает клиентам реализовывать практические стратегии защиты, которые повышают надежность в полевых условиях, не усложняя чрезмерно производство.
Масштабируемое производство промышленных печатных плат и сборка «под ключ»
Программы автоматизации часто начинаются с инженерной валидации, затем переходят к пилотным запускам и, наконец, к стабильному серийному производству. Поставщик должен масштабировать мощности, сохраняя при этом постоянными параметры сборки.
HILPCB поддерживает промышленные проекты масштабируемыми вариантами изготовления печатных плат и PCBA, включая гибкое планирование объемов и координацию цепочки поставок.
Ключевые возможности масштабирования
- Производство многослойных промышленных печатных плат: Количество слоев и структуры полигонов для проектов, насыщенных управлением, ВВ и коммуникациями, через производство многослойных печатных плат.
- Поддержка одно/двухслойных плат: Экономичные варианты для более простых плат датчиков и интерфейсов через услуги одно- и двухслойных печатных плат.
- Стабильные базовые сборки на FR-4: Надежные стандартные сборки с использованием изготовления печатных плат FR-4, где это позволяет производительность.
- Опции PCBA «под ключ»: Единый поставщик для закупки + сборки через сборку «под ключ», когда клиенты предпочитают одного ответственного поставщика.
- Прослеживаемость производства: Записи партий и документация, соответствующие промышленным требованиям к качеству.
- Гибкость сроков поставки: Быстрые прототипы и запланированные производственные окна для регулярного спроса.
От первоначальных прототипов до повторных заказов HILPCB фокусируется на стабильности процесса и непрерывности документации – помогая OEM-производителям систем автоматизации избежать дрейфа параметров, который может нарушить квалификацию и производство.
Контрольный список RFQ для промышленных печатных плат для ускоренного коммерческого предложения и DFM
Полный запрос предложения (RFQ) повышает точность котировок, сокращает время на согласование и помогает DFM выявить проблемы на ранней стадии – особенно для промышленной PCBA управления с разъемами, силовыми секциями и элементами изоляции.
Предоставьте эти пункты для ускорения подготовки коммерческих предложений для оценки поставщиков печатных плат промышленного управления и готовности к производству.
Что включить в ваш RFQ на промышленную печатную плату
- Данные печатной платы: Gerber/ODB++/IPC-2581, контур платы, количество слоев, толщина, толщина меди.
- Целевые условия эксплуатации: Диапазон рабочих температур, воздействие влаги/загрязнений, требование к покрытию/заливке (если есть).
- Электрические требования: Любые требования к контролируемому импедансу (Ethernet/высокоскоростной), требования к изоляции, примечания по путям утечки/воздушным зазорам.
- Производственные спецификации: Предпочтение по финишному покрытию, цвет паяльной маски, специальные допуски, образцы для измерения импеданса (если применимо).
- Пакет PCBA: Ведомость материалов (BOM), файл для монтажа (pick&place), сборочный чертеж, примечания по полярности, типы разъемов, примечания по моменту затяжки/механические примечания.
- Потребности в тестировании: Требования к ICT/FCT, программирование, функциональные проверки, ожидания по инспекции/документации.
- Количество и прогноз: Количество прототипов, количество пилотной партии, оценка годового объема, целевой срок поставки и пункт назначения.
Более быстрые предложения, меньше рисков, более плавный запуск
Четкий RFQ позволяет HILPCB рекомендовать правильные варианты слоистой структуры/материалов, заранее подтвердить технологичность и согласовать процессы PCB + PCBA с требованиями к долговечности промышленного оборудования – снижая риски по срокам и повышая успешность первой сборки.
FAQ
Почему промышленные платы управления сложнее обычных коммерческих плат?
Промышленные платы обычно должны выдерживать более широкий температурный диапазон, более жёсткую EMI-среду, вибрации и значительно более длительный срок службы, чем типовая коммерческая электроника. Поэтому выбор материалов, структура слоёв, механическая стойкость разъёмов, защита от среды и дисциплина документации здесь являются базовыми системными требованиями.
Что наиболее важно для долговременной надёжности промышленной PCB?
Наибольшее значение имеют стабильные материалы, консервативные правила изоляции и зазоров, надёжное крепление разъёмов и силовых компонентов, а также защита от пыли, влаги, химического воздействия и электрических помех. Не менее важно, чтобы производственные параметры сохранялись от прототипа до серии, а не только на одном успешном образце.
Почему вопросы EMI/EMC нужно прорабатывать на раннем этапе?
Потому что исправление EMC-проблем на поздней стадии стоит дорого. Stack-up, пути возврата тока, стратегия заземления, компоновка разъёмов, экранирование и взаимодействие с корпусом напрямую влияют на результат испытаний. Если отложить эти решения, проект часто приходит к переделкам, затяжным тестам и нестабильному поведению в поле.
Что должно входить в RFQ на промышленную PCB перед переходом к производству?
Хороший RFQ должен включать производственные данные, требования по среде эксплуатации, условия по изоляции и импедансу, комплект PCBA-документации, ожидания по тестированию и реалистичный прогноз объёмов. Это помогает поставщику заранее согласовать DFM, выбор материалов, сборочный процесс и требования по прослеживаемости.
