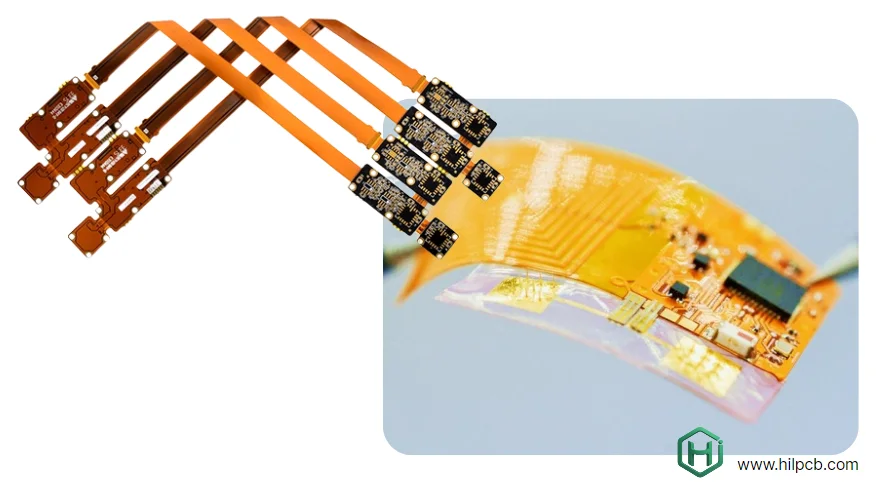

随着电子产品变得更薄、更轻、更具曲面化，可弯曲PCB技术正在重塑可穿戴设备、汽车显示屏和医疗设备等领域的产品设计。传统的FR4 PCB无法满足这些新应用对灵活性、空间和耐用性的需求。
HILPCB是中国领先的可弯曲PCB制造商，提供全方位服务——从柔性PCB制造和多层板设计到SMT组装和测试。凭借ISO认证的设施和先进的工艺控制，我们确保每一个曲面和可弯曲电路都能提供精确性、可靠性和成本效益。

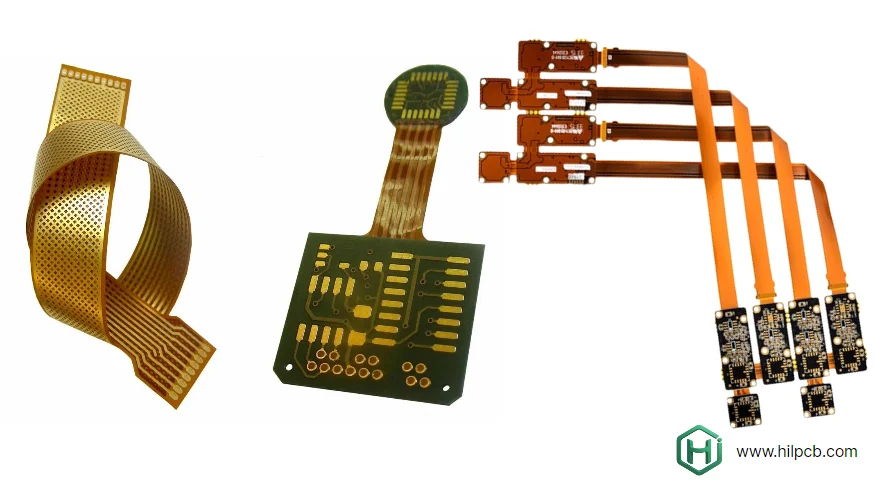

什么是可弯曲PCB及其工作原理
可弯曲PCB（也称为柔性或曲面PCB）构建在薄聚合物基材上，例如聚酰亚胺或PET，允许电路在保持导电性的同时折叠、扭曲或包裹在表面。
- 基材材料： 聚酰亚胺用于耐高温（-200°C 至 +400°C），PET用于成本敏感的消费类设计。
- 铜类型： 压延退火铜用于动态弯曲；电解铜用于静态柔性。
- 层结构： 单面或双面用于简单互连；多层柔性PCB用于密集信号布线。
- 加强板： 聚酰亚胺或FR4加强片用于元件区域。
- 表面处理： ENIG、浸银或OSP，取决于组装和存储需求。
这些特性使得可弯曲PCB非常适合刚性限制外形尺寸或需要连续运动的应用。

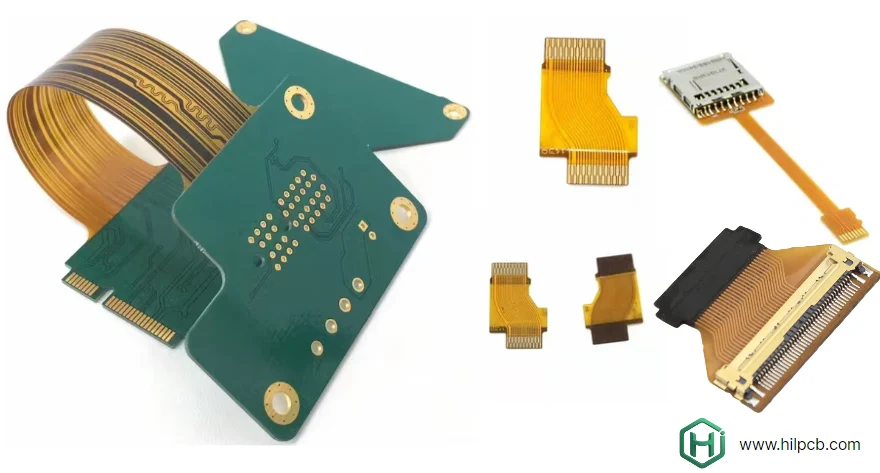

可弯曲PCB制造能力
HILPCB将制造、软硬结合板生产和组装整合在同一设施内，实现全流程控制。
| 能力 | 规格 |
|---|---|
| 最小线宽/线距 | 75 μm / 75 μm |
| 过孔直径 | 100 μm (激光钻孔) |
| 层数 | 1–8 柔性，软硬结合板可达16层 |
| 最大面板尺寸 | 600 × 1200 mm (可定制) |
| 材料体系 | 无胶粘剂聚酰亚胺，压延退火铜，PET |
| 回流焊支持 | 最高260°C，多次循环 |
| 检测 | 100% AOI + X射线 + 电气测试 |
我们的受控环境可防止薄基材的尺寸漂移。卷对卷加工支持超长柔性PCB，而真空层压可消除空洞，确保性能一致。组装线采用专用夹具防止焊接期间翘曲，确保可弯曲PCB组装中细间距BGA和QFN元件的高精度。
可弯曲和曲面PCB的应用
可穿戴电子产品： 智能手表、医疗贴片和健身手环依赖柔性电路实现贴合皮肤的舒适性和耐用性。
汽车系统： 曲面仪表盘、LED照明和车内传感器使用可弯曲PCB以实现抗振性和紧凑集成。
医疗设备： 便携式心电图机、超声探头和诊断工具使用柔性PCB以实现符合人体工学和生物相容性的设计。
消费类和工业电子产品： 可折叠手机、曲面显示器和机器人系统受益于紧凑、抗冲击的可弯曲PCB互连。
我们的生产符合ISO 13485、IATF 16949和UL标准，确保医疗和汽车应用的全球合规性。
设计和工程指南
为确保机械可靠性和电气稳定性，HILPCB通过我们的Gerber查看器工具和工程咨询提供DFM支持。
设计最佳实践：
- 对于动态弯曲，保持弯曲半径 ≥ 总厚度的10倍。
- 尽可能使走线垂直于弯曲轴。
- 避免在主动弯曲区域使用过孔和铜浇注。
- 使用网格接地层来平衡灵活性和EMI控制。
- 对连接器、IC或重型元件使用加强板。
遵循这些原则可以最大限度地减少开裂、分层和应变疲劳。
可弯曲PCB制造的质量和测试
可靠的可弯曲PCB性能依赖于严格的工艺验证：
- 自动光学检测 用于检测图形缺陷。
- 电气测试 用于通断性和绝缘性。
- 热循环 用于环境耐久性。
- 弯曲循环耐久性。
- 尺寸和剥离强度测试 以验证附着力。
我们的流程符合IPC-A-600 / IPC-6013和III级工艺标准——确保关键任务设备的一致性结果。
可弯曲PCB项目的成本和交货时间
虽然可弯曲PCB每单位面积的成本是刚性PCB的2–3倍，但它们通常通过消除连接器和线缆来降低系统总成本。
成本因素：
- 材料（聚酰亚胺 vs PET，无胶粘剂 vs 有胶粘剂）
- 层数和铜厚
- 加强板和元件密度
- 功能测试要求
- 生产数量和周转时间
交货时间：
- 原型：5–7天
- 标准生产：10–15天
- 复杂软硬结合板：15–20天
我们的大批量组装为高产量生产实现规模经济，而快速打样则加速产品上市时间。
为什么选择HILPCB作为您的可弯曲PCB供应商
选择合适的可弯曲PCB制造商意味着确保长期可靠性、机械灵活性和工艺精度。HILPCB提供这三者——结合工程深度、现代生产系统和严格的质量控制，以满足全球客户标准。
- 在可弯曲PCB制造、全方位组装和高混合生产方面拥有成熟的专业知识
- 完整的内部工作流程：设计评审、制造、元器件采购、SMT组装和功能测试
- 支持医疗、汽车和工业应用的ISO 9001、ISO 13485和IATF 16949认证体系
- 使用聚酰亚胺、PET或混合层压板进行高精度曲面、可折叠和超薄电路制造
- 用于先进电子设备的受控阻抗和EMI屏蔽设计
- 强大的供应链管理和全球物流，确保准时交付和材料可追溯性
在HILPCB，每个项目都受益于数据驱动的工艺控制、光学检测、100%电气测试和机械弯曲循环验证。无论您需要紧凑的柔性互连、可弯曲传感器电路还是复杂的软硬结合组件，我们的工程团队都能在每个阶段确保可制造性和可靠性。
从概念验证到批量生产，HILPCB为客户提供定制的可弯曲PCB解决方案，结合了灵活性、电气稳定性和长期机械耐久性——帮助您的下一代产品在现实世界中可靠地运行。
常见问题 — 可弯曲PCB
问1：我应该在什么时候使用可弯曲PCB，而不是软硬结合板或线缆组件？ 当您的设计必须适配曲面、减少连接器使用或在产品操作期间保持灵活性时，请使用可弯曲PCB。对于具有集成柔性区域的密集元件区域，选择软硬结合板；当需要频繁更改布线或易于现场更换时，选择线缆组件。
问2：典型的交货时间是多久？ 原型（1–50片）简单层压板需要5–7天，多层设计需要10–15天。生产批次需要15–25天，具体取决于复杂性和组装。紧急订单可提供快速周转。早期设计协作有助于缩短周转时间。
问3：可弯曲PCB可以在恶劣环境下工作吗？ 是的。聚酰亚胺基材的工作温度范围为–200°C 至 +400°C，适用于汽车、航空航天和工业用途。保形涂层可防潮和防化学品。材料和表面处理必须与环境匹配——我们的工程师协助进行规格选择。
问4：如何进行质量控制？ 每块电路板都经过材料检查、AOI、电测试和可靠性测试。通过ISO 9001、ISO 13485、IATF 16949和IPC-A-610 Class 3认证，确保关键应用的一致性。
问5：报价需要哪些文件？ 提供Gerber和钻孔文件，以及包含材料、表面处理和弯曲半径的制造说明。我们也接受ODB++或IPC-2581。对于复杂布局，3D模型有助于几何验证。提交前使用我们的Gerber查看器检查文件。
