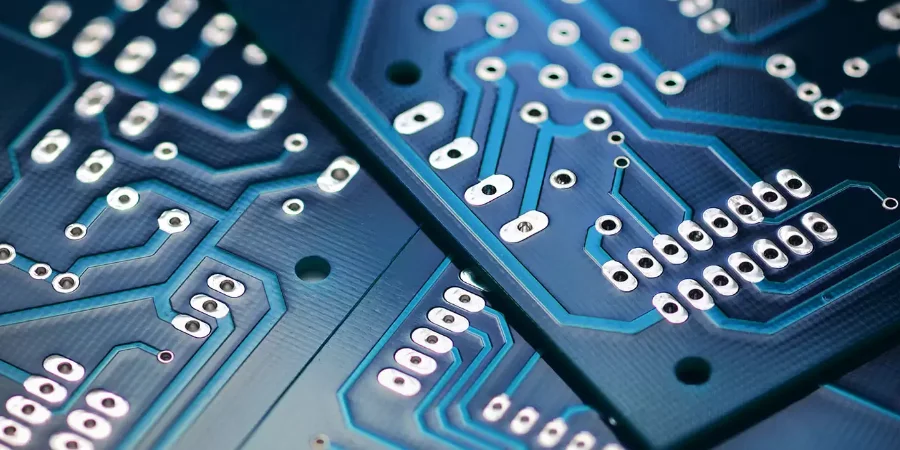

HilPCB PCB工厂(HILPCB)通过二十年的制造卓越已完善热风整平(HASL)工艺。我们在传统和无铅HASL PCB表面处理方面的专业知识确保了各种应用的最佳可焊性和长期可靠性,从消费电子到需要坚固、经济实惠表面处理的工业控制系统。
HILPCB(HilPCB PCB Factory)可协助评估 HASL 工艺选型并提供制造评审。合金与验收要求应结合板件结构、组装路线、存储条件和元件几何形状确定。可焊性、平整度与热暴露需要分别评估;仅凭表面处理无法确定使用寿命。
HASL工艺基础和技术参数
热风整平涉及将裸铜PCB浸入250-275°C的熔融焊料中,然后使用高压气刀整平涂层。关键工艺参数包括:
预热:100-120°C防止热冲击
焊料温度:250-265°C(有铅)或260-275°C(无铅)
气压:20-30 PSI,角度45-60°
提取速度:25-50英寸/分钟
涂层厚度:1-25μm
预热与停留时间: 控制层压板、叠层、孔和阻焊层的热梯度与总热暴露。
焊料槽: 针对已确认的工艺选择合金、工作温度与成分控制。
风刀: 结合退出速度与板件方向设定空气温度、压力、间隙和角度,以吹通孔并整平焊盘。
覆盖与平整度: 采用商定的检测方法,规定裸露铜覆盖、连锡/堵孔验收及焊盘高度差异。
涂层规范: 以批准的制造图纸和适用验收文件为准。IPC-4552 针对 ENIG,不适用于 HASL。
我们的工艺工程师根据板特性 - 厚度、孔密度和铜重 - 优化参数,确保一致覆盖的同时最小化厚度变化。
这些设置与设备和板件结构密切相关;单一温度、压力或退出参数无法为所有多层 PCB提供工艺确认。量产放行前,应在代表性拼板上核查实测热暴露、翘曲和覆盖情况。
焊料合金从根本上影响熔化行为。Kester 合金温度表列出 Sn63Pb37 为 183°C,SAC305(Sn96.5Ag3Cu0.5)为 217–220°C。这些是合金熔化温度,并非 HASL 焊料槽设定值。SAC305 只是无铅合金之一;实际 HASL 产线可能采用其他经过确认的配方。应将材料允许的热暴露与合金的应用指南结合核对。
有铅与无铅HASL技术对比
从有铅到无铅HASL的转变不仅仅是法规合规性问题 - 它从根本上改变了工艺动态和应用适用性。理解这些差异能够为特定项目需求做出明智选择。
金相特性
金属间化合物的生长取决于焊料合金、时间和温度;无论有铅还是无铅焊接,铜界面都可能形成 Cu–Sn 相。没有金相数据和时效曲线,不应规定固定的生长速率。
热循环性能
热循环性能取决于组装设计、焊料合金、元件几何形状和规定的温度曲线。仅凭 HASL 表面处理无法保证焊点达到 500 次或 1,000 次循环寿命。
表面平整度考虑因素
HASL 可能留下焊盘高度差异,因为整平效果取决于焊盘几何形状、润湿情况和工艺条件。对于所有有铅和无铅制程,并不存在通用的厚度变化或间距界限。应将实测焊盘共面度与封装、锡膏和贴装要求进行对比;细间距设计可能更适合 ENIG 或沉银等更平整的表面处理。我们的 HASL、OSP 与 ENIG 对比介绍了这些表面处理在成本与平整度之间的取舍。

PCB设计优化用于HASL表面处理
明智的设计选择显著改善HASL结果和装配良率:
焊盘设计准则
- 采用元件制造商推荐的焊盘图形以及钢网/组装 DFM 要求;不要仅因为指定了 HASL 就缩小 BGA 或其他焊盘。
- 综合审查焊盘尺寸、间距、裸露铜、阻焊开窗和所需共面度。
- 与 PCB 制造商和组装厂确认任何盗锡焊盘或工艺辅助措施;它们并非适用于所有小焊盘的通用补救手段。
拼板配置
- 结合 HASL 设备与板件几何形状,商定拼板尺寸、支撑、方向和操作方式。
- 保持铜分布与热质量相对均衡;在实际拼板上检查翘曲。
- 根据板厚、元件禁布区、操作和分离载荷选择连接筋或 V 形切割,不要把任一种方式当作自动的热隔离手段。
热管理
- 根据载流能力、温升和组装润湿要求设定热焊盘连接宽度与数量。
- 审查平面与孔、焊盘的连接,避免大面积铜箔妨碍充分焊接。
- 对于厚铜 PCB,应把铜、层压材料、孔和热工艺作为一个整体评估。
质量控制和制造卓越
HILPCB的全面质量系统确保一致的HASL性能:
过程监控
- 焊锡锅温度:±2°C精度
- 对照所选合金供应商的限值分析合金成分与污染。铜既可能是有意添加的成分,也可能是工艺中溶入的杂质;统一的铜含量上限并不合适。
- HASL后自动光学检测
- 统计控制保持Cpk >1.33
可靠性测试
- 符合IPC J-STD-003的可焊性
- 8小时蒸汽老化模拟储存
- 245°C(无铅255°C)下光学润湿面积>75%
- -55°C至+125°C热冲击500个循环
- 符合ASTM B117的盐雾测试96+小时
可焊性与资格验证
- 规定适用的 IPC J-STD-003 可焊性方法、版本、预处理和验收准则。
- 确认任何时效处理与存储假设;蒸汽老化小时数并不自动等同于标称保质期。
- 区分润湿平衡力/时间测量与光学润湿面积评估;不要将二者合并为无法解释的百分比限值。
- 当产品方案有要求时,实施热冲击、温度循环或腐蚀暴露试验,并采用针对具体结构的限值与评估方法。
应用验证
- 消费电子:选择性HASL比完全ENIG降低30-40%成本
- 工业系统:恶劣环境下的卓越耐久性
- 汽车:AEC-Q100 针对集成电路资格,不涉及 HASL 板面处理。
- 原型:立即可用性和可返工性优势
与HILPCB合作获得卓越HASL PCB解决方案
当可靠性遇上成本效益,HILPCB提供卓越的HASL PCB制造。我们的最先进工厂结合了数十年的专业知识和现代自动化,确保每块板都超越IPC 2级要求。免费设计审查帮助优化您的布局以适应HASL处理,提高良率同时降低成本。
我们处理从单个原型到每年数百万件的全部需求,在所有数量上保持一致质量。我们的一站式组装服务与HASL板无缝集成,提供针对您特定要求优化的完整解决方案。工程支持在生产前识别潜在挑战,帮助客户减少高达75%的现场故障。
我们可承接从单件原型到报价中约定的量产批量,并在各批量间保持质量一致。我们的一站式组装服务可与 HASL 板无缝衔接,针对您的具体需求提供完整解决方案。放行前应关闭表面处理、拼板和组装相关的评审事项,并记录由谁批准拟议变更。
常见问题
HASL PCB组装存在哪些元件限制? 应比较实际焊盘共面度、间距、焊盘图形、锡膏印刷和元件就位要求。没有哪种 QFP/BGA 间距能保证成功或必然失败。需要时评估更平整的表面处理;选择性混合表面处理必须有经确认的可行路线和图纸,不能想当然地认为可以自由组合。
HASL与其他表面处理在成本方面如何比较? HASL比ENIG便宜50-70%,同时提供优于OSP的更长保质期。对于大批量组装,节省相当可观。与选择性电镀选项相比,初始工具成本最小。
应针对同一板件、数量、验收要求和组装路线获取报价。HASL 可能较为经济,但不存在固定的节省比例或普遍的保质期优势。应计入与平整度相关的组装良率、存储、额外操作以及任何选择性处理成本。大批量组装评审应基于实际产品组合。
HASL能用于高频设计吗? 不存在通用的 1 GHz 界限。应在射频模型中纳入实际表面处理厚度、导体几何形状和材料损耗,并在需要时比较实测损耗或过渡结构。对于高频 PCB项目,应与射频设计人员和 PCB 制造商共同选择表面处理;ENIG 或其他处理并非自动适合每条射频路径。
是什么导致小焊盘上过厚的HASL? 焊盘几何形状、润湿、焊料保留、热质量和风刀设置相互影响。更改图形前,应检查实际焊盘高度分布和工艺。保持元件焊盘图形和组装需求不变;未经评审就扩大焊盘或增加盗锡焊盘,可能引入其他缺陷。
无铅HASL适合所有PCB材料吗? 不是。对于 FR-4 PCB或其他结构,应核查具体层压板和阻焊层的热限值、含湿状态、铜平衡及累计热暴露。Tg 本身不是合格/不合格温度,任意设定的 280°C 材料额定值也不能使工艺通过资格验证。软板和刚挠结合板需要审查其完整结构和操作路线。
我应该如何在设计文件中指定HASL? 应在制造图纸中注明 HASL 或无铅 HASL、合金限制、覆盖/平整度要求及适用验收文件。IPC-4552 针对 ENIG,而非 HASL。使用 Gerber 查看器检查导出的图形文件,然后单独核对图纸与订单要求;查看器不能确定制造工艺或合规性。请清晰标出任何已批准的选择性表面处理区域。
