成功的电子产品始于专业的PCB设计,它需要平衡电气性能、可制造性和成本。虽然许多公司宣传“PCB设计服务”,但很少有提供全面的专业知识:用于多千兆比特接口的高速PCB设计、用于无线系统的射频PCB设计、用于小型化的HDI PCB设计、用于信号完整性的受控阻抗PCB设计,或满足IATF标准的汽车PCB设计。

设计失误会在制造中显现。没有适当端接的高速PCB布局会导致信号完整性问题。接地规划不良的射频电路板设计会降低无线性能。缺乏热分析的电源PCB设计会导致组件故障。忽略弯曲半径的柔性PCB设计会导致铜箔开裂。缺少安全隔离的医疗器械PCB设计会导致法规符合性失败。

HILPCB提供从概念到生产就绪文件的全面中国PCB设计服务。我们的能力包括高速PCB布局(DDR, PCIe, USB, Ethernet)、射频和微波PCB设计、带有微孔的HDI布线、刚挠结合PCB设计、DFM分析,以及集成的PCB制造PCB组装服务,确保设计成功制造。

获取PCB报价

完整的PCB设计服务能力

我们的中国PCB设计团队,作为一家综合性PCB公司的一部分,处理所有电路板设计的复杂性,在多种技术和应用方面拥有专业知识。

设计服务范围:

  • 完整的PCB布局:从原理图到可用于生产的Gerber文件
  • 高速PCB设计:DDR3/4/5, PCIe Gen3/4/5, USB 3.x/4, 10G+ Ethernet
  • 射频和微波设计:5G, WiFi, Bluetooth, GPS, 汽车雷达, 卫星通信
  • HDI PCB布局:任意层微孔,细间距BGA,超紧凑布线
  • 刚挠结合设计:具有多个柔性区域的复杂3D封装
  • 电力电子设计:厚铜,热管理,EMI控制

技术专长:

  • 层数:2-64层,具有优化的叠层设计
  • 高速设计:受控阻抗,差分对,长度匹配
  • 组件密度:细间距BGA逃逸布线,0201/01005 放置
  • 信号完整性:端接,串扰分析,返回路径优化
  • 电源完整性:去耦策略,PDN分析,压降计算
  • 热设计:散热,热过孔,金属基板集成

设计工具与能力:

  • CAD软件:Altium Designer, Cadence Allegro, Mentor Graphics, KiCad
  • SI/PI仿真:HyperLynx, ADS, CST, HFSS 用于布局前验证
  • 热分析:Ansys Icepak, 用于热管理的热仿真
  • 3D机械:与SolidWorks集成,用于外壳适配的STEP模型
  • 库管理:组件封装创建和验证

PCB设计技术

高速PCB设计与信号完整性

多千兆比特接口需要超越标准布线的专业高速PCB布局专业知识,这得到我们先进的PCB制造能力的支持。

高速接口设计:

  • DDR内存:采用Fly-by拓扑和端接的DDR3/DDR4/DDR5布线
  • PCIe (PCI Express):Gen3/4/5差分对,阻抗控制 ±10%
  • USB:USB 2.0, USB 3.x, USB4,具有适当的端接和屏蔽
  • 以太网:1G/10G/25G SerDes,受控阻抗,时序约束
  • HDMI/DisplayPort:差分对,长度匹配,EMI管理

信号完整性技术:

  • 受控阻抗:50Ω单端,85-100Ω差分对
  • 长度匹配:对内<5mil,对关键时序信号进行对间匹配
  • 过孔优化:背钻去除残桩,盘中孔以提高密度
  • 端接:串联,并联,交流耦合电容放置
  • 串扰抑制:3W间距规则,保护走线,正交布线

叠层设计优化:

  • 参考平面策略:相邻的地/电源平面用于返回电流
  • 层序:信号-地-信号-电源排列
  • 材料选择:用于高频的低损耗层压板(Megtron, Isola)
  • 介质厚度:根据目标阻抗计算
  • 对称性:平衡叠层防止翘曲

设计验证:

  • 布局前SI仿真:在布线前验证架构
  • 布局后验证:检查阻抗,串扰,时序
  • 眼图分析:确保足够的信号质量裕量
  • S参数提取:验证传输线性能

我们的工程团队与PCB原型制作专家紧密合作,通过迭代测试快速验证高速设计。

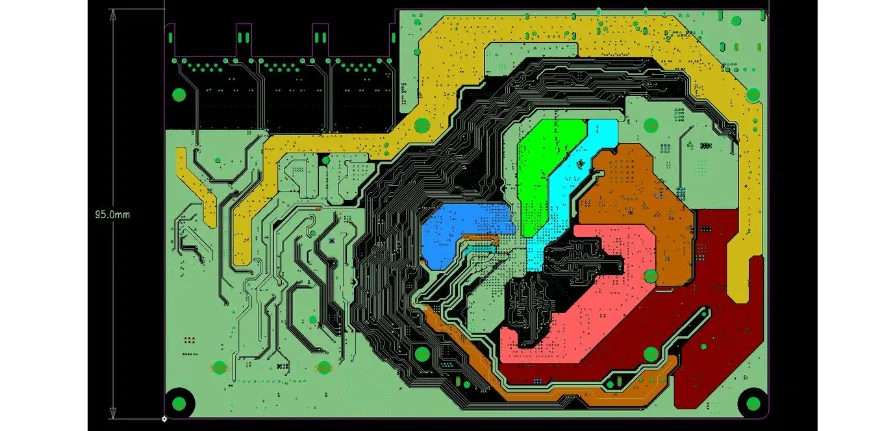

PCB设计

射频与微波PCB设计专长

无线系统需要专门的射频电路板设计,具有严格的阻抗控制和EMI管理,并与我们的PCB服务基础设施相集成。

射频设计应用:

  • 5G基础设施:6 GHz以下和毫米波(24-40 GHz)前端
  • 无线连接:WiFi 6/6E/7, Bluetooth, Zigbee, LoRa, NB-IoT
  • GPS/GNSS:具有天线集成的多星座接收器
  • 汽车雷达:24 GHz, 77-81 GHz FMCW雷达传感器
  • 卫星通信:L波段,Ka波段,相控阵天线

射频设计技术:

  • 阻抗控制:50Ω传输线,±3Ω容差
  • 材料选择:Rogers (RO4003C, RO4350B, RT/duroid), Taconic, Arlon
  • 接地策略:实心接地层,过孔缝合,隔离
  • 组件放置:最小化走线长度,优化信号流
  • 屏蔽设计:EMI屏蔽罩,禁布区,保护环

天线集成:

  • PCB天线设计:倒F天线,贴片天线,环形天线,芯片天线集成
  • 天线放置:最大化辐射模式,最小化耦合
  • 阻抗匹配:pi/T型网络,短截线匹配至50Ω
  • 接地平面优化:天线接地净空和形状

射频仿真与验证:

  • 电磁仿真:ADS, CST, HFSS 用于3D电磁分析
  • S参数优化:最小化插入损耗,最大化回波损耗
  • 谐波分析:识别杂散发射
  • 远场方向图:验证天线辐射特性

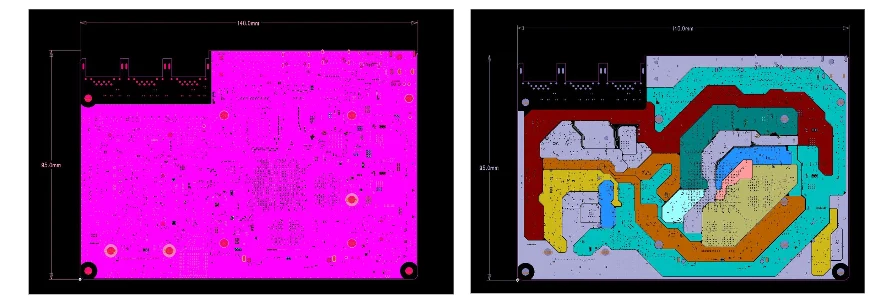

PCB设计

可制造性设计与成本优化

专业的PCB设计从一开始就集成可制造性,通过我们经验丰富的PCB制造商洞察力来防止生产问题并控制成本。

DFM分析服务:

  • 自动检查:验证间距,钻孔尺寸,纵横比
  • 制造约束:根据制造商能力进行验证
  • 组装考虑:组件间距,测试点访问,返修空间
  • 良率优化:识别影响生产的高风险特征

常见DFM问题与解决方案:

  • 最小线宽/线距违规:调整至制造商能力(标准3/3mil)
  • 纵横比限制:过孔深度与直径比过大(标准最大12:1,高级16:1)
  • 焊环不足:钻孔周围铜箔不足
  • 酸角:锐角导致蚀刻问题(使用45°或圆弧)
  • 阻焊桥不足:焊盘之间的阻焊坝不足导致桥接

成本优化策略:

  • 面板利用率:优化板尺寸以最大化每面板板数
  • 减少层数:在性能允许的情况下合并层
  • 材料选择:除非性能要求特殊材料,否则使用标准材料
  • 过孔策略:最小化盲/埋孔(比通孔更昂贵)
  • 表面处理:为应用选择适当的处理(OSP最便宜,ENIG高级)

设计规则文档:

  • 制造说明:明确指定阻抗,材料,特殊要求
  • 组装图纸:组件放置,极性,方向
  • 叠层文档:层排列,材料,厚度
  • 测试点指定:便于生产测试和调试

PCB设计

特定应用的设计服务

不同的应用需要专门化的PCB设计方法,具有独特的要求,并得到我们PCB生产专业知识的支持。

消费电子PCB设计:

  • 智能手机/平板电脑设计:带有任意层微孔的HDI,紧凑布线
  • 可穿戴设备设计:用于3D封装的刚挠结合,生物相容性材料
  • 智能家居设计:WiFi/蓝牙集成,成本优化
  • 音频设备:低噪声模拟设计,EMI屏蔽

汽车PCB设计:

  • ADAS传感器设计:汽车雷达,摄像头模块,激光雷达接口
  • 动力总成电子:发动机控制,变速箱控制,高温环境
  • 信息娱乐系统:高速接口,显示驱动器,连接性
  • LED照明:热管理,驱动电路,汽车级组件

工业与物联网设计:

  • 工业控制:扩展温度范围,抗噪声,坚固设计
  • IoT设备设计:低功耗优化,集成天线,电池管理
  • 传感器模块:精密模拟,校准,环境保护
  • 电机控制:厚铜,热管理,EMI滤波

医疗器械PCB设计:

  • 诊断设备:精密模拟,噪声抑制,安全隔离
  • 可穿戴健康监测器:柔性电路,生物相容性,低功耗
  • 植入式设备:微型刚挠结合,气密密封,灭菌兼容性
  • 病人监护:医疗级隔离,EMC合规性,可靠性

HILPCB 设计卓越性

完整的设计服务:

  • 完整的PCB布局:从原理图到Gerber文件
  • 高速设计:DDR, PCIe, USB, Ethernet
  • 射频设计:5G, WiFi, Bluetooth, GPS, 雷达
  • HDI布线:微孔,细间距BGA
  • 刚挠结合设计:复杂3D封装

设计专长:

  • 信号完整性:阻抗控制,端接,串扰抑制
  • 电源完整性:去耦,PDN分析,热设计
  • EMI/EMC:屏蔽,滤波,接地优化
  • DFM集成:从设计开始就考虑可制造性

先进能力:

  • SI/PI仿真:布局前和布局后验证
  • 热分析:散热和冷却设计
  • 3D机械:外壳适配验证
  • 组件选择:针对性能和可用性进行优化

集成服务:

  • 内部制造:确保设计正确制造
  • 组装服务:验证DFA考虑因素
  • 原型制作:用于设计验证的快速迭代
  • 生产支持:无缝扩展到批量生产

从概念到生产就绪的文件,HILPCB提供专业的PCB设计服务,在高速、射频、HDI和刚挠结合技术方面拥有专业知识,确保设计性能可靠并成功制造。我们全面的PCB解决方案方法将设计专业知识与制造能力相结合。在我们现代化的PCB工厂环境中工作,可以实现设计师和制造工程师之间的实时协作。

开启您的PCB项目

常见问题解答

Q1: 完整的PCB设计服务包括什么? 从原理图到Gerber文件的完整布局、组件封装创建、叠层设计、DFM分析、制造文档(钻孔文件、装配图、BOM)。高级服务包括SI/PI仿真、热分析和3D机械验证。

Q2: 专业的PCB设计服务费用是多少? 简单的2-4层设计:500-2,000美元。复杂的多层(8-16层):2,000-8,000美元。高级HDI/刚挠结合/射频设计:8,000-25,000美元以上。定价取决于复杂性、层数、组件密度和特殊要求。原型制作通常包括设计服务。

Q3: 高速PCB设计与标准布局有什么区别? 高速设计需要受控阻抗(±10%)、差分对布线、长度匹配(对内<5mil)、端接策略和SI仿真。标准设计侧重于连通性和基本间距。当时钟速率高于100 MHz或多千兆比特串行接口时,高速设计至关重要。

Q4: 你们能使用Rogers或其他特殊材料设计PCB吗? 是的,对Rogers (RO4003C, RO4350B, RT/duroid)、Taconic、Arlon、Isola和其他高频材料有丰富经验。设计包括针对材料Dk的正确阻抗计算、修改的叠层设计以及针对这些材料的特定制造考虑因素。

Q5: PCB设计通常需要多长时间? 简单设计(2-4层,<100个组件):1-2周。中等复杂度(6-8层,200-500个组件):2-4周。复杂设计(12层以上,HDI,高速接口):4-8周。时间表取决于原理图质量、组件选择和迭代要求。
