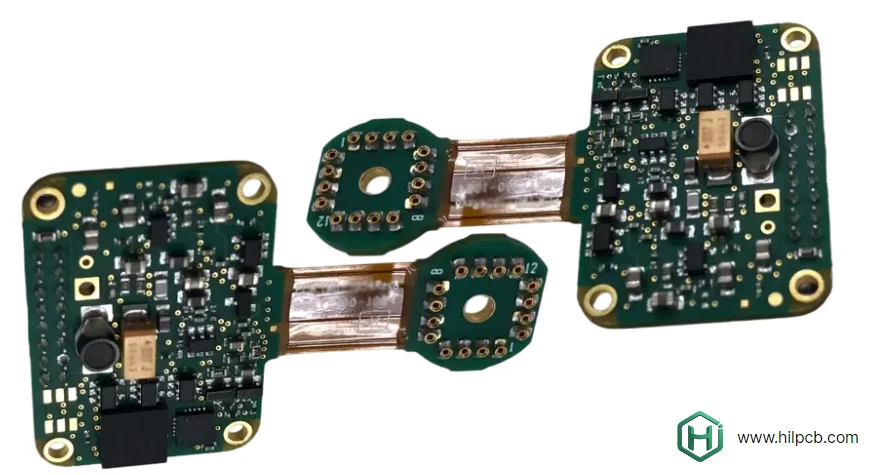

刚挠结合PCB组装:八大问题、成因与工艺检查

通过针对结构特点的贴装、支撑、锡膏印刷、热曲线、检测、返修与测试接入检查,排查八类刚挠结合组装问题。

刚挠结合组装将柔性互连与在印刷、贴装、焊接和测试过程中必须保持稳定的区域结合在一起。下面的八个问题提供了一个诊断框架;根本原因和工艺极限取决于已发布的叠层、元器件、支撑方式以及预期的弯曲条件。在更改工艺之前,应先对照这些输入记录失效情况。

问题1:回流焊期间的板翘曲

问题描述

回流焊期间潜在的翘曲相关问题包括:

  • 柔性区域与刚性区域的膨胀程度不同
  • 导致元器件立碑或短路
  • 自动光学检测(AOI)不合格
  • 返工或报废增加成本,并可能需要重新进行验收检查

真实示例: 医疗设备制造商经历了35%的AOI故障率。调查显示在峰值回流温度期间有2.5毫米翘曲——元件移位。

诊断证据: 对比板件在实际热循环中有支撑和无支撑状态下的外形、元器件位移、焊接缺陷和检测图像。AOI判退既可能反映真实缺陷,也可能反映观察几何不稳定;在将所有判退归因于翘曲损伤之前应先调查。

根本原因

  • 热膨胀不匹配(聚酰亚胺与FR4)
  • 回流焊期间夹具支撑不足
  • 回流曲线不适合混合结构
  • 板设计铜分布不平衡

完整解决方案

1. 设计层面的预防:

  • 核查实际刚性/柔性叠层内的铜平衡;保持所需的柔性顺应性和信号回流路径
  • 尽可能采用对称叠层
  • 在关键区域增加补强板
  • 根据实际的过渡区几何形状和弯曲包络定义元器件和补强板禁布区;不存在通用的3毫米规则

2. 夹具要求: 当组件无法自行保持稳定时,采用与柔性PCB组装类似的载具。应检查:

  • 同时支撑刚性和柔性区域
  • 在不限制热膨胀的前提下防止翘曲
  • 使用温度、洁净度、ESD和残留物行为合格的胶带或柔性衬垫
  • 温度稳定的夹具材料(陶瓷或耐高温聚合物)

3. 回流曲线优化: 在实际结构和载具上验证候选曲线:

  • 使升温、保温和冷却保持在锡膏、元器件、基材和胶粘剂的允许限值内
  • 在尊重封装体和板限值的前提下达到焊点润湿窗口
  • 不要仅为释放应力而延长液相线以上时间;额外暴露可能损伤材料或焊点
  • 测量有代表性的焊点、封装和板温度,而非依赖炉温设定值

我们的SMT贴装流程包括为每个刚性柔性设计定制曲线。

对于SMT组装,应针对已发布的产品约定曲线测定方法、支撑布置、限值和验收证据。曲线测定可以识别工艺风险;但不能保证不发生翘曲。

问题2:柔性区域的元器件贴装

问题描述

承受柔性应变的元器件可能出现:

  • 弯曲应力导致焊点开裂
  • 元器件本体应力导致断裂
  • 机械应力下的附着失效
  • 实际弯曲和服役环境下的间歇性或永久性失效

应将焊接元器件置于预期活动弯曲区之外。风险取决于局部应变、封装、贴附方式和循环次数;此处并未确立通用的失效率倍数。

元器件可放置的位置

可接受位置:

  • ✓ 满足封装、热、间隙和过渡区禁布要求的刚性区域
  • ✓ 局部补强且保持在活动弯曲区之外的元器件区域
  • ✓ 支撑和局部应变已通过验证的非弯曲柔性区域

禁止位置:

  • ✗ 位于预期活动弯曲区内且无支撑的元器件区域
  • ✗ 成形或运动的柔性区域对焊点或元器件本体施加载荷的位置
  • ✗ 跨越刚性到柔性过渡区的元器件

解决方案与最佳实践

重新设计建议:

  1. 将元器件移至刚性区域(理想方案)
  2. 增加合格的局部补强,使贴装区域保持在活动弯曲区之外
  3. 使用柔性胶粘剂进行贴附(特殊应用)
  4. 选择与焊盘几何形状、应变、支撑和检测方式兼容的封装

当元器件必须放在柔性基材上时:

  • 保持贴装区域机械稳定,并在其之外定义允许的弯曲
  • 根据局部应变和组装要求选择封装、焊盘和支撑方式,而非依据通用的尺寸或质量界限
  • 表面贴装元器件并不位于柔性叠层的中性轴上;应通过布设位置和支撑降低应变
  • 对任何胶粘剂或底部填充胶进行热膨胀、固化、洁净度和返修方面的验证
  • 将安装弯曲与反复运动分别定义,明确实际的半径、方向和循环要求

元器件方向与间距:

  • 对照实际板件应变和贴附载荷检查方向;旋转封装并不能使活动弯曲区变得安全
  • 避免元器件跨越刚挠边界
  • 根据焊盘、组装操作空间、绝缘要求和已验证的补强区域确定间距

我们的设计审查在DFM分析期间标记元件放置问题。

在组装DFM评审中纳入元器件布置、弯曲包络和支撑方式,以便在制造开始前识别并降低风险。

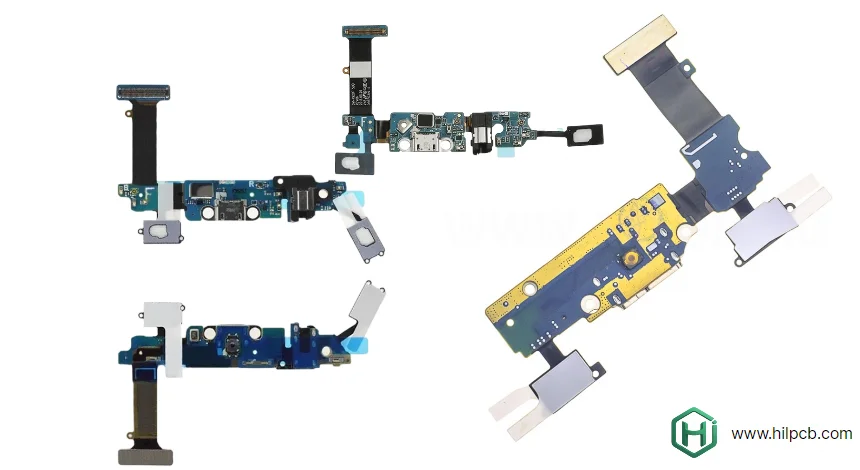

刚挠结合PCB组装

问题3:搬运损伤

问题描述

刚挠结合PCB在组装搬运中受损:

  • 过渡区的应力集中导致开裂
  • 过度弯曲损坏线路
  • 粗暴搬运撕裂柔性区域
  • 可能逃过初始目检的潜在损伤

成本影响: 针对板件版本和搬运工序,记录实际的报废、返工、附加检测和进度影响。

损伤机理

过渡区应力:

  • 不当搬运在刚挠交界处形成急弯
  • 造成目检不可见的铜箔裂纹
  • 失效在电气测试或现场使用中显现

柔性区域撕裂:

  • 被夹具或设备勾挂
  • 板件装卸时的拉扯
  • 手工操作时支撑不足

污染:

  • 搬运残留物可能引入离子或其他污染
  • 柔性区域的助焊剂残留更难清洗
  • 覆盖膜下的来料污染或粘结缺陷,需要区别于组装残留物单独进行制造评审

搬运规程

必需规程:

  1. ESD防护: 对组件中的静电敏感部件执行控制计划
  2. 清洁搬运: 按洁净度和ESD计划使用合适的手套或搬运工具;避免污染触点和可焊表面
  3. 支撑方法: 搬运时支撑整板
  4. 弯曲预防: 弯曲半径不得小于规定的最小值;遵循规定的弯曲方向和顺序
  5. 仅捏持边缘: 捏持刚性区域,而非柔性区域

专用夹具:

  • 支撑特定板件几何形状的定制托盘
  • 柔性区域下方的软性衬垫
  • 防止移动的正定位结构
  • 避免拉应力的快拆机构

培训要求:

  • 组装人员需要接受刚挠结合专项培训
  • 提供正确与错误搬运的可视化示例
  • 投产前先用报废板练习
  • 根据工艺变更、已发现错误和质量计划安排复训

按搬运工序统计损伤,并在受控变更后对比结果。我们开发了全面的处理协议,将损坏率降低到<0.5%。

问题4:锡膏印刷难点

问题描述

刚挠结合板的钢网印刷困难:

  • 刚性与柔性区域之间的高度差
  • 柔性区域锡膏量不足
  • 刚性区域锡膏过量
  • 印刷质量波动导致组装缺陷

典型问题:

  • 桥连(锡膏过量)
  • 锡膏不足导致焊料不足或开路;润湿不良或冷焊点还需做热/材料方面的调查
  • 立碑(锡膏分布不均)

阶梯钢网方案

首先检查: 建立稳定的板件支撑、钢网与焊盘贴合、开孔释放和沉积体积。 可能方案: 当单一厚度无法满足不同沉积要求时,阶梯钢网可以解决这一问题;但并非每个刚挠结合组装都必须使用。

阶梯钢网设计:

  • 根据封装焊盘、所需沉积量和锡膏释放选择厚度与开孔
  • 通过支撑纠正柔性区挠度,而不是自动增加锡膏量
  • 提供合适的阶梯至开孔间距,并验证各区域的钢网贴合
  • 验证实际沉积体积和重复性;不存在通用的刚性/柔性厚度配对

成本考量: 针对实际产品报出钢网、支撑工装和工艺开发费用。应依据印刷能力和缺陷数据比较各种方案,而非依据通用的价格溢价。

替代方法

选择性点胶:

  • 在钢网无法接近的位置考虑受控点涂
  • 明确沉积体积、位置和检测要求
  • 针对实际封装和用量验证重复性;手工涂布并非自动可接受

印刷机调整:

  • 根据锡膏、钢网和支撑特性设定压力、速度和分离参数
  • 确认实际印刷机支持哪些调整
  • 不要假定可独立控制刚性区和柔性区的压力

支撑夹具:

  • 印刷时在柔性区域下方设置背面支撑
  • 支撑得当时可限制刮刀行程中的挠度
  • 对照元器件和印刷区域核查支撑的可达性与接触

工艺验证

关键检查:

  • 印刷后的锡膏检测(SPI)
  • 柔性与刚性区域的体积测量对比
  • 在相关的板、锡膏和设置波动范围内选择重复性样本
  • 使用校准过的锡膏检测;仅2D覆盖率不能确立沉积体积

请求我们的一站式组装服务,包括为刚性柔性板优化的焊膏应用。

对于一站式组装,应在制造移交中纳入已发布的焊盘图形、锡膏/钢网要求、支撑和检测计划。

刚挠结合PCB组装

问题5:热曲线测定困难

问题描述

潜在的热曲线问题包括:

  • 由于铜、元器件、支撑和气流差异,刚性与柔性区域的升温可能不同
  • 温度梯度产生应力
  • 柔性区域过热造成元器件损伤
  • 厚刚性区域出现冷焊点

曲线测定策略

多区域测量:

  • 监测刚性区域(最厚处)的温度
  • 监测柔性区域(最薄处)的温度
  • 监测关键元器件(两处位置)
  • 调整曲线使全部位置保持在可接受窗口内

需要确立的曲线限值:

  • 根据实际锡膏化学特性和热分布确定预热与保温
  • 元器件、基材和胶粘剂允许的升温速率
  • 在已验证的焊接窗口内、所选合金液相线以上的时间
  • 峰值焊点温度足以完成焊接,同时封装体和板材保持在限值内
  • 与元器件和材料要求一致的冷却速率

回流炉配置:

  • 如有可能,关闭过激的温区
  • 平衡顶部与底部加热
  • 当锡膏/工艺评估证明降低氧化有必要时考虑氮气;它并不能消除机械热应力

验证测试

工艺验证:

  • 在实际支撑条件下,于有代表性的热/冷焊点、封装和板区布置热电偶;贴附方式不得明显改变所测工艺
  • 多次运行以验证一致性
  • 对样本焊点做切片分析
  • 机械测试须采用规定方法和验收限值;破坏性测试需要有代表性的样品

问题6:检测难点

问题描述

检测覆盖率可能受以下因素限制:

  • 柔性区域可能翻折(遮蔽缺陷)
  • 过渡区难以光学检测
  • 全面检测需要人工搬动
  • AOI系统易受柔性区域移动干扰

检测解决方案

目检要求:

  • 在允许的弯曲顺序和半径内安排两面可达;不要仅为检测而反复展开已成形组件
  • 放大倍数和照明应满足所选工艺标准和特征尺寸
  • 过渡区检查(开裂、分层)
  • 元器件方向与有无检查

AOI编程:

  • 针对刚挠结合几何形状的定制程序
  • 向系统示教柔性区域的预期位置
  • 在过渡区设置人工确认点
  • 区分夹具/定位波动与真实工艺缺陷;不要仅为抑制误报而放宽缺陷验收限值

X射线检测:

  • 针对隐藏的焊接特征和缺陷类型选择视图和分辨率
  • 检查补强板或重叠结构是否遮挡所需视图
  • 将投影空洞面积与空洞体积或焊点完整性分开评估
  • 不要推断X射线能发现每条过孔裂纹、未润湿界面或过渡区缺陷;可能需要切片或其他方法

电气测试:

  • HILPCB对100%的供货板/组件按约定的电气测试范围和限值进行电测,不以出货抽样替代。光学或结构检查覆盖率另按产品等级、风险和质量计划确定;这不表示能够检出所有潜在缺陷。
  • 原型采用飞针测试
  • 量产采用定制针床夹具
  • 仅当实际绝缘要求规定了电压、持续时间、连接方式和验收标准时才进行耐压测试;仅有医疗标签不足以构成依据

问题7:返修限制

问题描述

刚挠结合PCB组装的返修比常规板更困难:

  • 加热有损伤柔性区域的风险
  • 靠近过渡区的元器件难以接近
  • 返修期间板件支撑困难
  • 多次返修循环造成累积损伤

应从缺陷、材料状态、既往热/弯曲历史、可达性和批准的修理方法评估可修复性。此处并未确立通用的成功率对比。

返修最佳实践

以预防为主:

  • 一次做对最为理想
  • 前期投入工艺优化
  • 组装前进行充分的DFM评审
  • 量产前进行原型验证

必须返修时:

  1. 评估: 确定返修是否可行
  2. 夹具: 正确支撑以防止损伤
  3. 温度控制: 测定的返修曲线应达到所需焊点状态,同时保护邻近元器件、柔性区和胶粘剂;笼统地降低温度可能使焊料不熔化
  4. 时间限制: 尽量缩短受热时长
  5. 检测: 返修后彻底验证

返修限制:

  • 根据元器件/材料限值、历史记录和合格修理标准设定允许的热循环次数
  • 将过渡区损伤视为工程处置事项;不得通过未经验证的局部加热或弯曲进行修理
  • 记录所有返修(可追溯性)
  • 返修后需要附加测试

何时改为报废

出现以下情况时,考虑报废而非返修:

  • 过渡区受损
  • 多处缺陷需要大范围返修
  • 关键/高可靠性应用
  • 返修成本超过更换成本

问题8:测试接入限制

问题描述

刚挠结合板的测试点接入困难:

  • 柔性区域可能盖住测试点
  • 过渡区限制测试探针接近
  • 测试期间的板件支撑存在挑战
  • 通用测试夹具可能无法提供所需的支撑和可达性

测试解决方案

设计考量:

  • 尽可能将测试点布置在刚性区域
  • 避免在柔性区域或过渡区布置测试点
  • 必要时考虑在两面设置测试焊盘
  • 按夹具可达性进行设计

夹具设计:

  • 与板件精确几何形状匹配的定制夹具
  • 在不限制可达性的前提下支撑柔性区域
  • 精确的探针定位(±0.05毫米容差)。 探针定位、行程和支撑与实际焊盘几何形状及允许板应变相匹配
  • 面向不同变体的快速换型能力

替代测试方法:

  • 飞针测试(较慢但灵活)
  • 边界扫描(如元器件支持)
  • 针对规定状态、负载和故障覆盖率的功能测试;通过功能测试并不证明所有可能的组装行为
  • 组合多种方法以获得最佳覆盖

我们提供作为一站式组装一部分的完整测试服务——专为每个刚性柔性板配置设计的夹具。

对于一站式组装,应约定测试接入、夹具、版本控制、覆盖率和记录。夹具或测试名称本身并不能确立完整的故障覆盖率。

防患于未然

设计评审流程

提交设计进行面向组装的DFM评审:

  • 元器件布置检查
  • 热曲线可行性
  • 测试点可达性
  • 搬运考虑
  • 夹具要求

原型验证

建议方法:

  1. 原型数量应覆盖设置波动、曲线测定、功能检查和任何破坏性分析
  2. 验证完整的组装工艺
  3. 尽早识别问题
  4. 量产前优化
  5. 记录经验教训

应保留的证据:

  • 对照叠层、支撑、锡膏和曲线版本记录缺陷类型和位置
  • 受控工艺变更前后的结果
  • 剩余覆盖限制、处置结论和已发布的生产设置

组装合作伙伴选择

关键能力:

  • 刚挠结合经验(不仅仅是常规PCB)
  • 定制夹具能力
  • 工艺开发支持
  • 质量文档
  • 响应及时的工程支持

常见问题

常规PCB组装厂能处理刚挠结合板吗?

评估实际工厂对该结构、支撑夹具、热曲线测定、搬运和测试接入的经验。相关的首件证据比“常规”或“专业”标签更有用;任何标签都不能确立成功率。

组装成本溢价应预期多少?

要求按具体产品报价,并将经常性组装费、工装、钢网、工艺开发、检测和测试费用分开列示。拼板形式、封装组合、搬运和数量都会影响结果。并不存在通用的25–50%溢价或必然的返修节省。

应由同一家供应商负责制造和组装吗?

我们提供从PCB制造到最终测试的完整一站式组装。

一体化范围可以简化沟通,而分开的合格供应商同样可行。无论哪种方式,都应明确叠层变更、材料状态、拼板/支撑几何形状、焊盘图形和不合格处置的归属。确认实际的制造与组装工厂及其发布的移交记录。

多大的批量才值得定制夹具?

只要实际的印刷、贴装、焊接或探针工艺需要受控支撑,就应使用夹具——必要时原型也不例外。将工装成本和交期与实测工艺能力及损伤风险进行比较;不存在通用的数量门槛。

如何区分设计问题与工艺问题?

我们识别需要纠正的设计问题 vs 过程优化机会。

将已发布的几何形状和材料要求与实测板形、锡膏沉积、温度、贴装和缺陷进行对比。可行时每次只更改一个受控输入,保留版本/批次记录,并让制造方和组装方都参与。DFM可以识别风险,但并不能在制造前证明每个失效的原因。

我们的专业组装团队已解决数百个刚性柔性组装问题。

通过我们的报价请求页面提交您的设计和组装要求,在4-8小时内获得详细分析和建议。

向HILPCB询价时,请提供刚挠结合叠层、弯曲定义、组装图纸、BOM、工艺历史和缺陷证据。Altium的刚挠结合组装指南讨论了针对具体结构的过渡区禁布、夹具和热分布;这些是评审输入,而非通用的几何形状或曲线限值。
