Rogers RO3000 PCB 材料选型指南

基于已验证的 Dk、Df、厚度和热数据选择 Rogers RO3000 PCB,并提供阻抗、PTFE 加工、coupon、验证和 RFQ 实用指导。

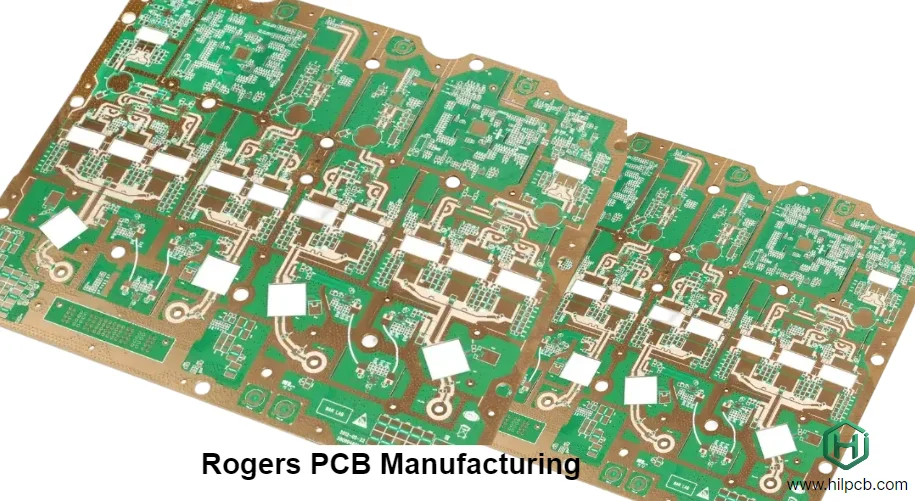

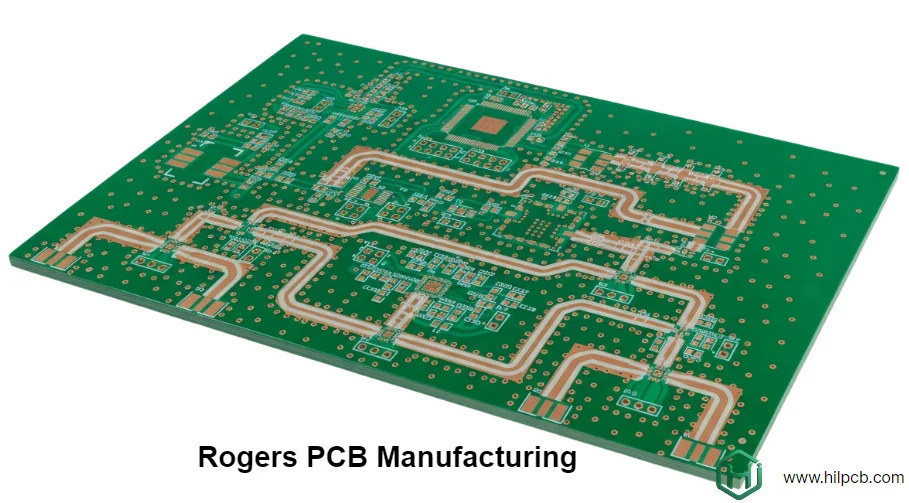

Rogers RO3000 PCB 采用 RO3000 系列的陶瓷填充 PTFE 板材,用于控制射频、微波和毫米波硬件中的介电损耗、相位和电路尺寸。 该系列涵盖多个介电常数;只写 "RO3000" 而不指定牌号、厚度、铜箔类型和 Dk 基准,不足以构成受控的制造叠层。

要点速览

  • RO3003、RO3035、RO3006 和 RO3010 是不同的材料,不是可互换的标签。
  • Rogers 同时公布工艺/质量验收 Dk 和设计 Dk。应使用适合传输线结构的模型值,并用原型或 coupon 进行关联。
  • 当前 Rogers 数据显示,10 GHz 典型 Df 从 RO3003 的 0.0010 到 RO3010 的 0.0022 不等;需管控采购版本。
  • 更高的 Dk 可以缩小谐振器,但会提高对蚀刻、厚度和馈入变化的敏感性。
  • 在毫米波频段,铜箔类型和粗糙度假设应与叠层一起发布。
  • PTFE 加工需要合格的钻孔、孔壁处理、粘接和尺寸控制;通用的 FR-4 工艺设置并不够用。
  • 射频验收需要与已定义 coupon、夹具、校准和参考面相挂钩的阻抗和/或 S 参数证据。

目录

RO3000 材料牌号对比

以下设计 Dk 值取自 Rogers《High Frequency Electronics Product Selector Guide》1676 101525.200 版(2025),其官网产品页亦有展示。工艺 Dk 和 Df 采用 IPC-TM-650 2.5.5.5 方法在约 10 GHz 和 23°C 下测得;热导率采用 ASTM D5470 在 50°C 下测得。典型值并非逐批验收限值。

牌号 约 10 GHz 工艺 Dk 设计 Dk 10 GHz 典型 Df 50°C 典型热导率
RO3003 3.00 ± 0.04(见厚度说明) 3.16(77 GHz) 0.0010 0.50 W/m·K
RO3035 3.50 ± 0.05 3.60 0.0015 0.50 W/m·K
RO3006 6.15 ± 0.15 6.4 0.0020 0.79 W/m·K
RO3010 10.20 ± 0.30 11.2 0.0022 0.95 W/m·K

Rogers 选型指南脚注 29 规定,RO3003 的设计 Dk 3.16 采用 77 GHz 差分相位长度法;其脚注 7 则注明,由于测试夹具的空气间隙偏差,0.060 英寸 RO3003 的标称工艺 Dk 为 3.04。而单独发布的 RO3000 数据表 1687 013024 版(2024)则采用 8–40 GHz 差分相位长度法,给出 RO3003 设计 Dk 3.00、RO3006 设计 Dk 6.50。这些公布的基准并非可互换的模型输入:应记录来源、频率、厚度和铜箔/模型假设,然后对目标结构进行关联。

RO3003 适合 Dk 3 附近的低损耗传输线和对相位敏感的结构;RO3035 约在 3.5。RO3006 和 RO3010 支持更小的结构尺寸,但高 Dk 会使线宽、间距和公差更难制造。如果仍在 RO3000 与其他 Rogers 系列之间权衡,可参考这篇关于 RO4003C、RO4350B 和 RO5880 的 Rogers 板材对比。

Rogers 还列出了面向 77/79 GHz 汽车雷达的 RO3003G2,采用超低轮廓电解铜箔,配方旨在减小 Dk 波动并支持微孔。应将其视为独立的受控材料;未经重新仿真和验证,不得用它替代 RO3003。

不要混淆工艺 Dk 与设计 Dk

通过 IPC 测试方法测得的工艺 Dk 用于材料质量验收;设计 Dk 则是为更好地表征建模中的电路行为而推导的。两者存在差异,是因为测试夹具、场分布、各向异性、厚度和铜箔轮廓都会影响有效结果。

从模型到叠层图、制造说明应使用同一套记录在案的基准。Rogers 建议在新几何结构上通过原型硬件进行验证,尤其是滤波器、谐振器、阵列和窄带天线。

规范的交接应记录:

项目 设计方提供 制造商反馈
材料 准确牌号及批准的版本/等效替代政策 需要时的材料批次和证书
介质 标称芯板厚度、Dk 基准和频率 压合/成品厚度证据
铜箔 铜箔类型、起始/成品铜厚和粗糙度模型 实际铜箔/工艺及成品铜基准
几何 目标阻抗/电长度及公差 建议的线宽/间距补偿
验证 coupon 拓扑、参考面和限值 与拼板/批次关联的实测数据

结合电路选择厚度与铜箔

当前选型指南列出的标准介质厚度为:RO3003 为 0.005、0.010、0.020、0.030 和 0.060 英寸;RO3035 为 0.010、0.020 和 0.060 英寸;RO3006/RO3010 为 0.005、0.010、0.025 和 0.050 英寸。供货会变化,冻结图稿前应先确认。

RO3003 提供电解铜箔和压延铜箔选项;其他牌号有各自的覆铜选择。在高频下,更光滑的铜箔可以降低导体损耗,但会影响供货、附着力、成本和电气模型。应指定准确的铜箔系列,而不是只写 "1 oz 铜"。

薄介质可能产生窄的 50 欧姆走线或小间距,在高 Dk 的 RO3010 上尤其如此。应将线宽、蚀刻补偿、阻焊状态和连接器馈入一并评审。若最终几何超出稳定的制造能力,为紧凑性而选的板材就失去了意义。

规划叠层与阻抗交接

RO3000 材料在整个系列中具有大致一致的机械性能,可以实现混合 Dk 结构,但多层设计仍需要合格的粘接体系和压合周期。不要以为通用的 FR-4 半固化片就能产生预期的射频界面或机械可靠性。

对每条受控线路,应发布层别、拓扑、参考面、目标值、公差、阻焊状态、铜箔模型和测量方法。当馈入、过孔过渡、腔体和接地共面结构对结果有实质影响时,应将其纳入电磁模型。

RO3000/FR-4 混压可以在射频层局部化时降低成本,但会引入树脂流动、厚度、对位、CTE 和粘接方面的决策。最终介质高度决定阻抗和相位,因此在最终调谐前应与制造商对齐混压叠层。

控制 PTFE 加工风险

陶瓷填充 PTFE 的加工方式与玻纤布 FR-4 并不完全相同。制造流程单应明确:

  • 钻头、钻次寿命、垫板/铝片及参数,以获得无钻污、无毛刺、无崩边的干净孔;
  • 与所选 PTFE 体系兼容的孔壁预处理,然后再金属化;
  • 用于多层粘接的铜面处理和粘接材料;
  • 层压温度、压力、保温时间和尺寸补偿;
  • 射频线路、间距、谐振器和边缘耦合结构的蚀刻控制;
  • 避免边缘损伤或污染的外形加工、去毛刺、清洗和搬运;
  • 与射频和装配要求兼容的阻焊和表面处理。

不要照搬固定的钻速或等离子参数。设备、钻头直径、叠层和材料版本都会改变工艺窗口。应以孔壁质量、电镀、对位、切片和电气性能作为验收依据。

用正确的 coupon 验证射频性能

阻抗 coupon 只有在其层别、介质高度、铜箔和工艺能代表产品时才有效。TDR 可以验证阻抗随位置的变化,但无法证明插入损耗、相位、天线方向图或滤波器响应。

当要求涉及损耗、回波损耗、耦合或相位时,应使用 VNA S 参数。定义校准方法、夹具/去嵌方式、连接器或探针馈入、频率范围、端口参考阻抗和参考面。只有在提取方法已约定时才使用谐振器或材料表征结构。

对于 77/79 GHz 雷达、阵列或其他毫米波硬件,产品级关联还可能需要天线方向图、增益、波束角、通道相位/幅度和环境测试。通过的裸板阻抗 coupon 不能替代这些系统级测量。

诊断常见的 RO3000 PCB 失效

症状 可能原因 证据 纠正方向
中心频率偏移 Dk 基准、介质高度或蚀刻结果错误 最终几何、厚度和 VNA 响应 更新模型和制造补偿
插入损耗过大 铜箔粗糙、线路几何、表面处理、连接器或材料不匹配 损耗 coupon 和去嵌 S 参数 分离介质、导体和馈入损耗
拼板内阻抗波动 厚度、蚀刻或对位波动 拼板 coupon 分布图和切片 收紧占主导地位的工艺变量
过孔间歇性导通 钻孔、活化或电镀不良 切片、导通性和热应力 重新评定孔处理/电镀
阵列相位失配 Dk/厚度/蚀刻波动或馈入不对称 通道相位分布图和几何数据 将拼板位置与电气误差关联

Rogers RO3000 PCB 询价清单

材料: 准确的 RO3000 牌号、数据表/版本、允许的替代、介质厚度/公差、铜箔类型/重量、拼板尺寸、粘接材料和证书需求。

射频设计: 叠层、受控结构、Dk/Df 和粗糙度模型、目标/公差、工作频段、最大损耗/相位限值、馈入、过孔过渡、屏蔽和表面处理。

制造: Gerber/ODB++/IPC-2581、钻孔文件、成品铜厚、最小线宽/间距、金属化孔要求、阻焊状态、外形、腔体、背钻或微孔细节及受控尺寸。

验证: coupon 文件、TDR/VNA 方法、校准/参考面、抽样方案、原始数据格式、切片、热应力、验收限值和可追溯性。

装配/系统: BOM、坐标文件、回流焊限值、射频连接器、热界面、清洗、三防漆、测试夹具和产品级射频/环境鉴定。

参考标准与责任边界

  • IPC-4103:高频印制板基材规范(适用性取决于板材)。
  • IPC-TM-650:测试方法合集;每项测量应选定具体方法和版本。
  • IPC-2221:印制板通用设计要求。
  • IPC-6018:高频印制板的鉴定与性能要求。
  • IPC-A-600:裸印制板的可接受性。
  • IPC J-STD-001:电子组件焊接要求(装配在范围内时适用)。

使用合同约定的版本和 Rogers 管控的采购规范。HILPCB 可按批准文件进行制造和装配,并执行约定的 coupon、检验和电气测试。产品方仍对架构、频谱/法规合规、射频模型关联、天线/雷达性能、安全和最终系统鉴定负责。

HILPCB 如何支持 RO3000 制造

HILPCB 可以评审 RO3000 叠层的材料供货、介质/铜箔定义、线宽/间距可行性、PTFE 工艺风险、混压粘接、测试 coupon、表面处理及装配相互影响。相关的高频 PCB 制造规划应在射频图稿冻结之前启动。

有用的产出是一份闭环的叠层与验证计划:明确的材料、约定的 Dk 基准、可制造的几何、有代表性的 coupon 和可追溯的测量结果。

常见问题

哪种 Rogers RO3000 牌号损耗最低?

在这四个牌号中,RO3003 公布的典型 Df 最低。最终线路损耗还取决于频率、铜箔、几何、表面处理、馈入和制造。

RO3003 和 RO3010 可以互换吗?

不可以。两者的 Dk 值、设计 Dk、Df、热性能和可用结构都不同。替换会改变阻抗、电长度、谐振频率和可制造几何,因此需要重新设计和重新鉴定。

阻抗计算应该用工艺 Dk 还是设计 Dk?

应使用适合模型和几何的 Dk,将其记录在案,并用有代表性的硬件进行关联。工艺 Dk 主要是一个材料验收值。

TDR coupon 通过就能证明毫米波性能吗?

不能。TDR 可以验证代表性结构上的阻抗。损耗、回波损耗、相位、耦合、天线方向图和雷达通道性能需要使用明确的夹具和参考面进行相应的 VNA、天线或系统级测量。

结论

当牌号、Dk 基准、厚度、铜箔、PTFE 工艺和射频证据从仿真到生产始终保持关联时,Rogers RO3000 PCB 才能成功。请将受控叠层、射频限值、coupon 方法和装配文件包发给 HILPCB,进行可制造性与报价评审。
