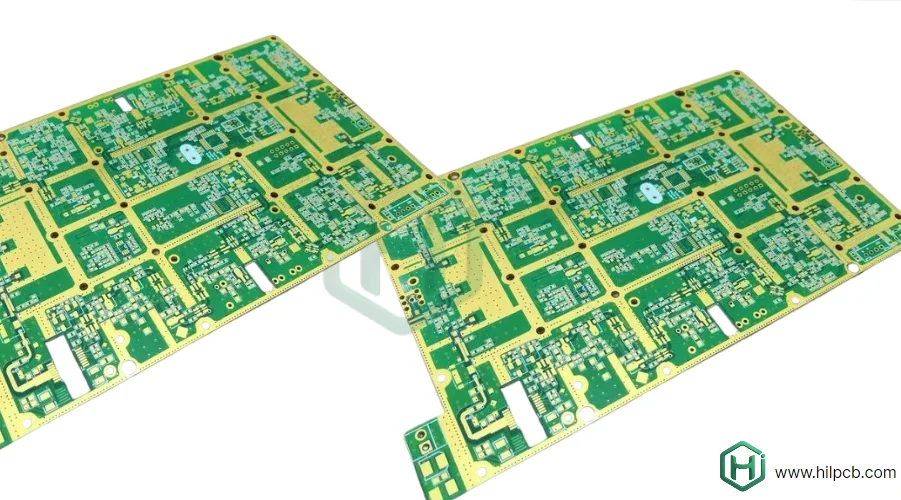

无线 PCB 将无线电、天线链路、数字控制、电源分配和应用电路集成在一块板上,同时必须在成品中保持射频性能。 再好的制造工艺也无法挽救被破坏的天线净空区、回流路径、匹配网络或认证规划,因此无线项目的成败在布局放行之前就已决定。
要点速览
- 布局前先确定无线模块、芯片直接集成（chip-down）或外置射频架构；chip-down通常是将封装射频IC或器件直接集成到PCB上，并不必然指裸片或COB封装。每种方案都会改变成本、面积、射频风险、测试可达性和认证工作量。
- 50 Ω 接口很常见,但并非普适。应以射频芯片、滤波器、开关、连接器和天线的参考阻抗为准。
- 损耗预算允许时,标准 FR-4 也能胜任 6 GHz 以下的短走线路径。要明确的是 Dk/Df 测试条件、叠层、铜箔粗糙度和阻抗,而不只是板材品牌。
- 保持射频参考平面连续。通过布局和电流路径来隔离噪声电路,比在信号下方切割地平面更安全。
- 天线必须在装入电池、线缆、显示屏、塑料件和邻近金属件的最终外壳中调谐并验证。
- 认证射频模块可以减少发射机审批工作,但整机必须满足其集成条件,并仍需符合适用的终端产品要求。
- 预合规测试用于发现风险;它不等于 FCC、RED、Bluetooth、Wi-Fi、Zigbee 或 LoRaWAN 的产品认证。
模块、芯片直接集成与外置射频方案
无线架构决策矩阵
| 架构 | 最佳适用场景 | 主要优势 | 主要风险 | 应索取的证明材料 |
|---|---|---|---|---|
| 板载天线的认证射频模块 | 中小批量、快速上市、射频人力有限 | 现成参考射频设计,可能复用模块化认证 | 天线净空、整机噪声、获批天线/标签/集成限制 | 模块授权/证书、集成指南、天线选项、整机测试计划 |
| 外置天线模块 | 金属外壳或天线需远离主机的场合 | 天线布置灵活 | 连接器/线缆损耗、天线授权与装配差异 | 连接器/线缆 BOM、获批天线清单、传导与 OTA 限值 |
| 芯片直接集成射频 | 大批量、面积紧张、定制射频或BOM成本目标 | 集成度高，单片成本可控 | 匹配、布局、校准和认证责任 | 原厂参考设计、射频仿真、调谐计划与生产测试 |
| 独立射频板 | 可复用平台或需机械隔离的天线 | 将射频改版与主控板隔离 | 板间损耗、接地、辐射与物流 | 接口规范、接地、配置和整机联合测试 |
不要只按单价选模块。请综合比较模块面积、层数、天线、屏蔽、测试时间、认证费用、工程投入、改版风险、供货连续性和预期产量。
协议与 PCB 风险矩阵
| 无线电 | PCB 设计重点 | 常见集成陷阱 |
|---|---|---|
| 2.4 GHz 蓝牙 LE、Zigbee 与 Thread(如遥控器) | 紧凑天线、低休眠电流、干净的晶振/射频电源与共存设计 | 天线未经调谐就放在 USB、显示时钟、金属或电池旁 |
| 2.4/5/6 GHz Wi-Fi | 更宽带宽、发射线性度、峰值电流供给、滤波与热裕量 | 只验证 2.4 GHz,或只测一个信道/数据模式 |
| Sub-GHz 与 LoRaWAN | 物理尺寸更大的天线、区域频段规划、匹配与长距接收灵敏度 | 跨外壳或区域版本直接复制同一天线而不重新调谐 |
| 蜂窝、LTE-M 或 NB-IoT | 多频段天线、大电流脉冲、射频暴露与运营商/区域认证 | 以为模块认证可覆盖变更后的天线、整机与最终配置 |
| GNSS | 低噪声接收链路、天线偏置、滤波以及与发射机的隔离 | 把噪声 DC-DC、时钟或数字线布在天线/LNA 路径附近 |
对共址无线电,应预先定义并发工作模式、天线隔离度、共存控制、灵敏度下降(desense)目标、谐波关系以及最恶劣的发射/接收组合。"每个无线电单独测试都通过"并不能证明整机可用。
叠层、射频布局与天线放行
从半导体厂商或模块的参考设计出发,再与 PCB 制造商一起把它适配到实际叠层。当插损、相位、稳定性或频率指标需要时,采用高频 PCB结构是合理的;但它并非每块物联网板的必选项。
- 射频馈线按受控微带线、带状线或接地共面波导(GCPW)布线,并保持相邻参考层连续。
- 馈线要短且无分支;避免不必要的换层、测试焊盘、缩颈和参考平面缺口。
- 匹配/滤波元件按原厂推荐的顺序与封装摆放;调谐位置要便于操作,且不引入长短线。
- 回流/缝合过孔应根据过渡结构和场约束来布置,而不是照搬某个通用间距规则。
- 让开关电源、晶振、高速总线、显示屏、线缆、屏蔽罩、高速 GPIO 和噪声测试夹具远离天线区域。
- 严格遵守所选天线要求的板边位置、接地长度、净空区、元件间距和外壳规则。
- 复核阻焊、表面处理、蚀刻公差、介质厚度、树脂/玻璃结构、铜箔粗糙度和拼板方向对射频一致性的影响。
射频测试能证明什么
| 测试 | 覆盖能力强的部分 | 盲区 |
|---|---|---|
| VNA S 参数 | 馈线/匹配的回波损耗、插损与隔离度随频率的变化 | 发射机调制、接收机灵敏度和整机辐射 |
| 传导射频测试 | 规定模式下的功率、频谱、谐波、EVM/质量、灵敏度、PER/BER | 天线效率、方向图、装机失谐与线缆辐射 |
| OTA 暗室测试 | 在相应规程支持时测总辐射功率(TRP)、总全向灵敏度(TIS)、方向图或效率 | 各种现场环境、网络状态或软件状态 |
| EMC/射频预合规 | 可能的辐射、抗扰度、射频暴露与频带边缘风险 | 正式市场准入与协议互操作性 |
| 生产测试 | 装配漏检、烧录身份识别和选定的射频限值 | 对每台产品做完整表征或认证 |
测试计划必须写明频段、信道、带宽、数据速率、功率等级、天线配置、固件/测试模式、供电状态、摆放方向、限值、样本量、校准和复测规则。传输距离是系统级结果,受天线增益、方向、外壳、接收机、干扰、协议、数据速率、安装方式和环境共同影响。
制造与装配管控

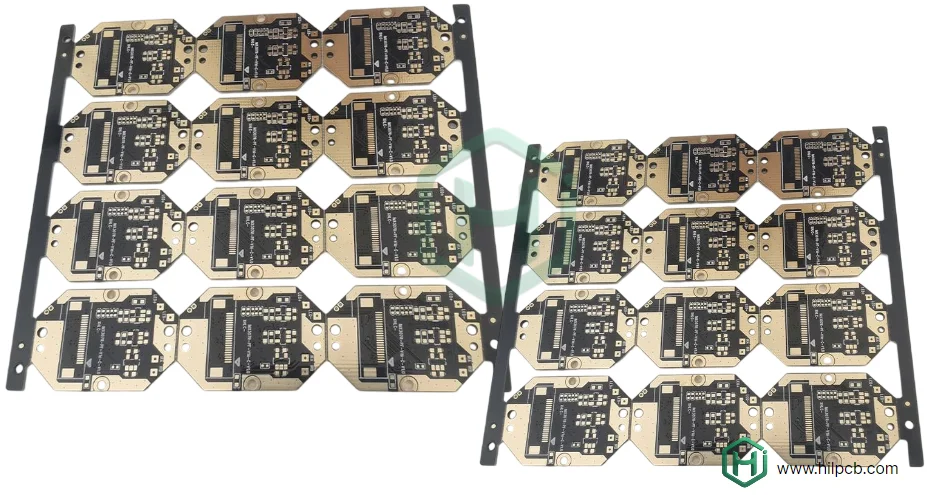

无线装配必须保持已调谐的几何形态。需要管控的项目包括:板厚与叠层、射频走线蚀刻、天线外形/净空区、阻焊对位、元件替代、匹配料值、连接器/线缆件、屏蔽罩贴合、回流焊曲线和分板应力。AOI 与 X 射线可以发现装配缺陷,但无法证明天线效率或接收机灵敏度。
SMT 组装记录应把射频/模块版本、晶振、滤波器、开关、匹配元件、天线/连接器/线缆、固件、检验、返修和射频测试结果关联到单板或批次。射频链路中的任何替代料都需要工程评审,并可能触发重新调谐或合规复评。
无线 PCB RFQ 清单
为获得有效的报价与工程评审,请提供以下输入:
- 设计: Gerber/ODB++/IPC-2581、叠层、制板图、原理图、BOM/AVL、坐标文件、射频布局、阻抗表、天线与结构图纸
- 无线电: 协议/版本、频段、信道、输出功率、接收目标、并发模式、模块或芯片组、获批天线与区域版本
- 材料: 板材约束、Dk/Df 条件、铜厚/表面处理、厚度公差、受控阻抗测试条(coupon)与报告要求
- 装配: 匹配料值管控、DNI 调谐件、屏蔽罩、射频连接器/线缆、MSL 等级、烧录、序列化、返修与变更通知规则
- 测试: VNA 端口/夹具、传导限值、测试固件、OTA/预合规范围、生产筛选、数据格式与保存期限
- 商务: 样板与年度数量、拼板限制、目标市场、认证归属、所需证书与交付包装
我们为无线PCB原型提供全面、快速周转的服务，涵盖设计、制造和组装，以高效可靠地将您的无线产品变为现实。我们的端到端服务支持您从初始设计到最终产品验证，为物联网设备、可穿戴设备、智能家居产品等提供高效、高性能的无线PCB。HILPCB通过多层PCB、刚柔结合PCB、SMT组装和一站式组装提供无线板设计、制造、装配及测试支持。既有交期选项包括设计/原型5–7天、复杂多层板10–15天、组装3–5天和测试2–3天；可按项目提供VNA、覆盖范围、吞吐量、PER及预符合性测试，并可选择天线、U.FL/SMA接口、低损耗铜材、电源管理、休眠及能量采集方案。产品最终射频设计、天线调谐、固件、法规批准、协议认证与系统性能仍由责任产品制造商及指定实验室确认。
参考标准与计划
- 47 CFR Parts 2 and 15(含 47 CFR 15.212),美国联邦通信委员会(FCC)
- 无线电设备指令 2014/53/EU(RED),欧盟
- 蓝牙核心规范与蓝牙认证计划,Bluetooth SIG
- IEEE 802.11 与 Wi-Fi CERTIFIED 计划,IEEE 与 Wi-Fi Alliance
- IEEE 802.15.4 及适用的 Zigbee/Thread 认证计划,IEEE 与相关联盟
- LoRaWAN 规范与认证计划,LoRa Alliance
- PCB 设计/制造/验收适用的 IPC-2221、IPC-6012 与 IPC-A-600;焊接组装适用的 J-STD-001 与 IPC-A-610——按合同指定的版本与等级执行。
请确认适用的标准版本、各国无线电规则、产品类别、天线与外壳配置、射频暴露、安全义务以及终端产品授权的责任归属;模块认证不会自动覆盖所有整机配置。
常见问题
认证无线模块是否等同于整机认证?
不是。模块在满足集成条件时可支持模块化认证的复用。但整机、天线、标签、射频暴露、数字辐射、并发发射机和目标市场规则仍需评审与测试。
每块无线 PCB 都必须用 Rogers 板材吗?
不必。应按损耗预算和叠层分析决定。2.4 GHz 或其他 6 GHz 以下的短路径通常可用合适的 FR-4;更长、更宽带宽或更高频率的路径才需要低损耗材料。
射频地和数字地应该分割吗?
通常不应在信号路径下方分割。应通过分区布局和电流回路规划来隔离,同时保持回流平面连续。遵循射频厂商的参考设计,并验证完整叠层。
天线性能能在裸板上最终确认吗?
不能最终确认。外壳、电池、线缆、显示屏、用户、安装方式和邻近金属都可能使天线失谐。应在装配完成的整机上调谐并验证。
生产射频测试应测什么?
测量能可靠拦截装配与烧录漏检的最小集合,例如在选定频点上校准过的发射功率或接收响应。生产筛选不能取代完整表征或认证。
无线 PCB 设计涵盖哪些内容?
无线PCB设计是在板级集成无线电的工程学科：模块或芯片组选型、天线叠层与净空、连续回流平面、合规路径和生产射频筛选。
把无线电作为系统放行
