Verständnis von PCB-Isolationseigenschaften und -anforderungen
PCB-Isolation bildet die Grundlage für elektrische Sicherheit und Leistung in moderner Elektronik. Das dielektrische Material zwischen leitenden Schichten muss ausreichende elektrische Isolation bieten und gleichzeitig mechanische Struktur und Wärmemanagement unterstützen. Das Verständnis der wichtigsten Isolationsparameter ermöglicht die optimale Materialauswahl für spezifische Anwendungen.
Die dielektrische Festigkeit repräsentiert das maximale elektrische Feld, das ein Material aushält, bevor ein Durchbruch erfolgt. Standard FR-4 PCB-Materialien weisen eine dielektrische Festigkeit von 20-28 kV/mm auf, was für die meisten Anwendungen ausreicht. Hochspannungsdesigns erfordern jedoch verbesserte Materialien, die 40-60 kV/mm erreichen. Die Beziehung zwischen angelegter Spannung und Isolationsdicke folgt V = E × d, wobei die Durchbruchspannung gleich der dielektrischen Festigkeit multipliziert mit der Materialdicke ist.
Oberflächen- und Volumenwiderstand charakterisieren den Isolationswiderstand unter verschiedenen Bedingungen. Der Oberflächenwiderstand, gemessen in Ohm pro Quadrat, zeigt die Anfälligkeit für Kontamination und das Potenzial für Leckströme an. Der Volumenwiderstand, ausgedrückt in Ohm-Zentimetern, bestimmt den Massenstromfluss durch das Dielektrikum. Qualitativ hochwertige PCB-Isolation hält unter Standardbedingungen einen Oberflächenwiderstand über 10^12 Ω/□ und einen Volumenwiderstand über 10^14 Ω·cm aufrecht.
Der Comparative Tracking Index (CTI) quantifiziert die Isolationsleistung unter Kontamination und Feuchtigkeitseinwirkung. Materialien mit CTI 600+ eignen sich für raue Umgebungen, während CTI 175-400 für kontrollierte Bedingungen ausreicht. Dieser Parameter ist entscheidend für Automobil- und Außenanwendungen, wo Umweltfaktoren die Isolationsintegrität beeinträchtigen.

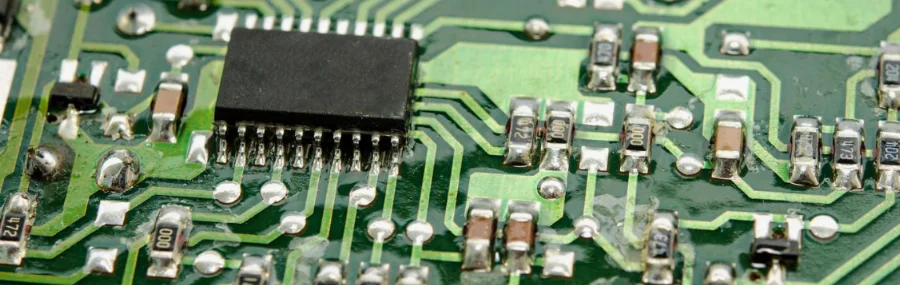

Auswahl fortschrittlicher PCB-Isolationsmaterialien
Die moderne PCB-Fertigung verwendet verschiedene Isolationsmaterialien, die für spezifische elektrische, thermische und mechanische Anforderungen optimiert sind. Jede Materialkategorie bietet bestimmte Vorteile, die einzigartige Anwendungsherausforderungen adressieren.
Glasfaser-Epoxid-Systeme (FR-4 und Varianten)
Standard-FR-4 bleibt das Arbeitspferd der PCB-Isolation und balanciert Kosten, Leistung und Herstellbarkeit. Verbesserte Varianten wie High-Tg PCB-Materialien erweitern die Temperaturkapazität von 130°C auf 170-200°C, was für bleifreie Montage und Hochtemperaturanwendungen entscheidend ist. Die Glasübergangstemperatur beeinflusst direkt die Dimensionsstabilität und Isolationszuverlässigkeit bei erhöhten Temperaturen.
Polyimid-Flexible Substrate
Polyimidfolien bieten außergewöhnliche Isolation für Flex-PCB-Anwendungen und behalten ihre Eigenschaften von -269°C bis +400°C bei. Die Dielektrizitätskonstante des Materials von 3,5 und der Verlustfaktor von 0,002 ermöglichen Hochfrequenzleistung bei gleichzeitiger mechanischer Flexibilität. Klebstofflose Konstruktionen eliminieren schwache Schnittstellen und verbessern die Isolationszuverlässigkeit in dynamischen Anwendungen.
PTFE und keramikgefüllte Verbundwerkstoffe
Hochfrequenzdesigns nutzen PTFE-basierte Materialien, die durch Keramikfüllung Dielektrizitätskonstanten von 2,1 bis 10,2 erreichen. Diese Materialien behalten stabile Isolationseigenschaften über Frequenz- und Temperaturbereiche hinweg, was für Hochfrequenz-PCB-Anwendungen wesentlich ist. Der niedrige Verlustfaktor (0,0009-0,002) minimiert Signalverluste bei gleichzeitig ausgezeichneter elektrischer Isolation.
Spezialisierte Hochspannungsisolation
Leistungselektronik erfordert verbesserte Isolationssysteme, die Teilentladungen und Koronaeffekte überstehen. Spezialisierte Harze mit Keramikfüllstoffen erreichen Durchbruchspannungen über 100 kV/mm in dünnen Filmen. Mehrschichtige Isolationsstrategien, die verschiedene Materialien kombinieren, optimieren die Leistung - zum Beispiel verdoppelt die Verwendung von Polyimidfilmen zwischen FR-4-Schichten die Durchbruchspannung bei gleichzeitiger Erhaltung der Verarbeitbarkeit.
Designstrategien für optimale PCB-Isolation
Effektives PCB-Isolationsdesign geht über die Materialauswahl hinaus und umfasst Layouttechniken, die die elektrische Isolation und Zuverlässigkeit maximieren. Die strategische Umsetzung von Designregeln verhindert Feldausfälle und optimiert gleichzeitig die Herstellungsausbeute.
Kriech- und Luftstrecken-Berechnungen
IPC-2221 bietet grundlegende Abstandsanforderungen basierend auf Spannung und Umgebungsbedingungen. Für Spannungen über 500V müssen die Kriechstrecken den Verschmutzungsgrad und CTI-Bewertungen berücksichtigen. Berechnen Sie die minimale Kriechstrecke mit: L = V × k, wobei k je nach Bedingungen zwischen 0,6 und 2,5 mm/kV liegt. Luftstreckenanforderungen berücksichtigen Höheneffekte, wobei der Abstand um 3% pro 1000m Höhe über 2000m zunimmt.
Slot- und Barriere-Implementierung
Physische Schlitze zwischen Hochspannungsbereichen verlängern Kriechstrecken, ohne die Boardgröße zu erhöhen. Gefräste Schlitze von 0,5-2,0mm Breite zwingen Oberflächenströme dazu, um Öffnungen herum zu fließen und verdoppeln effektiv die Kriechstrecke. Schutzlackbarrieren erzeugen ähnliche Effekte durch selektive Anwendung von Materialien mit hohem CTI entlang kritischer Grenzen.
Guard-Ring- und Abschirmungstechniken
Guard-Rings um empfindliche Schaltkreise fangen Leckströme ab, bevor sie geschützte Bereiche erreichen. Verbunden mit geeigneten Vorspannungen halten diese Strukturen konsistente elektrische Felder aufrecht und verhindern Isolationsdegradation. Elektrostatische Abschirmungen zwischen Schichten blockieren kapazitive Kopplung bei gleichzeitiger Erhaltung der DC-Isolation - kritisch für Mixed-Signal-Designs, die Leistungs- und Präzisionsanalogschaltungen kombinieren.
Tests und Validierung von PCB-Isolationssystemen
Umfassende Tests validieren die PCB-Isolationsleistung unter Worst-Case-Bedingungen und gewährleisten langfristige Zuverlässigkeit. HILPCB implementiert rigorose Testprotokolle, die Industriestandards übertreffen.
Hipot- und Isolationswiderstandstests
Dielektrische Spannungsfestigkeitstests (DWV) wenden spezifizierte Spannungen zwischen isolierten Netzen an und erkennen marginale Isolation. Testspannungen entsprechen typischerweise 2×VBetrieb + 1000V für eine Minute. Isolationswiderstandsmessungen bei 500-1000VDC quantifizieren den Leckstrom, wobei die Akzeptanzkriterien mindestens >10^9 Ω erfordern. Temperatur- und Feuchtigkeitsvorkonditionierung zeigt Feuchtigkeitsempfindlichkeitseffekte.
Teilentladungsanalyse
Hochspannungsanwendungen erfordern Teilentladungstests, die lokalisierte Durchbruchvorläufer identifizieren. Die Koronaeinsatzspannung zeigt langfristige Zuverlässigkeitsmargen an. Fortschrittliche phasenaufgelöste Teilentladungsmuster unterscheiden Defekttypen - Hohlräume zeigen symmetrische Muster, während Delamination asymmetrische Signaturen erzeugt. Diese Analyse verhindert Feldausfälle in leistungselektronischen Anwendungen.
Umweltstressvalidierung
Beschleunigte Alterung kombiniert Temperatur, Feuchtigkeit und Spannungsbelastung und offenbart Isolationsdegradationsmechanismen. Temperaturzyklen (-40°C bis +125°C) induzieren mechanischen Stress an Materialschnittstellen. Highly Accelerated Stress Testing (HAST) bei 130°C/85%RH beschleunigt Feuchtigkeitseinflüsse. Thermische Schocktests validieren die Isolationsintegrität über extreme Temperaturübergänge, die in Automobil- und Luft- und Raumfahrtanwendungen auftreten.
Fertigungsexzellenz für zuverlässige PCB-Isolation
HILPCBs Fertigungsprozesse gewährleisten konsistente Isolationseigenschaften durch präzise Kontrolle und umfassende Qualitätssysteme. Unser Ansatz adressiert kritische Faktoren, die die Isolationszuverlässigkeit beeinflussen.
Laminationsprozesssteuerung
Richtiger Harzfluss während der Mehrschicht-PCB-Lamination eliminiert Hohlräume, die die Isolation beeinträchtigen. Optimierte Druckprofile gewährleisten vollständige Benetzung und verhindern übermäßigen Harzverlust. Vakuumunterstützte Lamination entfernt eingeschlossene Luft und erzielt hohlraumfreie Isolationsschichten. Nachlaminierende Temperprozesse vervollständigen Vernetzungsreaktionen und maximieren die Isolationseigenschaften.
Kontaminationsprävention
Ionische Kontamination verschlechtert den Isolationswiderstand, besonders bei Feuchtigkeitseinwirkung. Unsere Prozesse halten die Sauberkeit unter 1,56 μg/cm² NaCl-Äquivalent durch optimierte Reinigungschemie und deionisierte Wasserspülungen. Automatisierte ionische Kontaminationstests validieren jede Produktionscharge. Reinraumumbegungen für kritische Prozesse verhindern Partikelkontamination, die Durchbruchpfade schaffen kann.
Oberflächenbehandlungsoptimierung
Kontrollierte Oberflächenrauheit balanciert Haftung mit Isolationsintegrität. Übermäßige Rauheit schafft Spannungskonzentrationen, die die Durchbruchspannung reduzieren, während unzureichende Textur die Laminationszuverlässigkeit beeinträchtigt. Plasmabehandlung verbessert die Benetzung ohne Beschädigung der Isolationseigenschaften. Chemische Oberflächenmodifikation verbessert die Feuchtigkeitsresistenz, die für die langfristige Isolationsstabilität entscheidend ist.
Unsere Turnkey-Montagedienste umfassen umfassende Isolationstests, die sicherstellen, dass jedes gelieferte Produkt die spezifizierten Sicherheits- und Leistungsanforderungen erfüllt.
FAQ
Welche PCB-Isolationsdicke benötige ich für meine Spannungsanforderungen?
Die Isolationsdicke hängt von der Betriebsspannung und den Sicherheitsfaktoren ab. Für Standardanwendungen verwenden Sie 0,1mm pro 1000V Betriebsspannung als Baseline. Designs mit hoher Zuverlässigkeit erfordern 2-3x Sicherheitsmargen. Berücksichtigen Sie Umweltfaktoren - Feuchtigkeitseinwirkung oder Höhe können zusätzliche Dicke erfordern. Unser Ingenieurteam bietet spezifische Empfehlungen basierend auf Ihren Anwendungsanforderungen.
Wie beeinflusst die Frequenz die PCB-Isolationsleistung?
Höhere Frequenzen erhöhen die dielektrischen Verluste und reduzieren den effektiven Isolationswiderstand. Standard-FR-4 funktioniert gut unter 1 GHz, während spezialisierte Materialien für höhere Frequenzen geeignet sind. Der Verlustfaktor zeigt frequenzabhängige Verluste an - niedrigere Werte bewahren die Isolationsintegrität. Für HF-Anwendungen über 10 GHz sollten Sie PTFE-basierte Materialien in Betracht ziehen, die stabile Eigenschaften über Frequenzbereiche hinweg beibehalten.
Was verursacht PCB-Isolationsversagen im Laufe der Zeit?
Häufige Versagensmechanismen umfassen Feuchtigkeitsaufnahme, ionische Kontamination, thermische Degradation und mechanischen Stress. Feuchtigkeit reduziert den Isolationswiderstand exponentiell - 1% Absorption kann den Widerstand um das 100-fache verringern. Thermische Zyklen erzeugen mechanischen Stress an Materialschnittstellen. Geeignete Materialauswahl und Schutzbeschichtungen mildern diese Effekte und verlängern die Isolationslebensdauer auf über 20 Jahre.
Kann ich bestehende PCB-Isolation ohne Redesign verbessern?
Ja, mehrere Methoden verbessern die Isolation nach der Fertigung. Konforme Beschichtungen fügen pro 25μm Dicke eine Durchbruchfestigkeit von 500-1500V hinzu. Parylene-Beschichtung bietet außergewöhnliche Feuchtigkeitsbarrieren. Underfill-Materialien eliminieren Luftspalten in Hochspannungsbaugruppen. Allerdings erweist sich die Optimierung in der Designphase als wirksamer als Nachbearbeitungsbehandlungen.
Wie spezifiziere ich PCB-Isolationsanforderungen effektiv?
Definieren Sie klar Betriebsspannung, Umgebungsbedingungen und Lebensdaueranforderungen. Spezifizieren Sie anwendbare Standards (IPC-2221, IEC 60950, UL 796). Schließen Sie CTI-Anforderungen für raue Umgebungen ein. Definieren Sie Testmethoden und Akzeptanzkriterien. Unser Gerber-Viewer hilft bei der Verifizierung von Abstandsregeln während des Design-Reviews.
Was ist der Unterschied zwischen funktionaler und Sicherheitsisolation?
Funktionale Isolation trennt Schaltungen für den ordnungsgemäßen Betrieb ohne Sicherheitsimplikationen. Sicherheitsisolation schützt Benutzer vor gefährlichen Spannungen und erfordert höhere Zuverlässigkeit und spezifische behördliche Konformität. Sicherheitsisolation erfordert verstärkte oder doppelte Isolationssysteme, umfassende Tests und kontinuierliche Qualitätsüberwachung gemäß Sicherheitsstandards wie IEC 61010.
