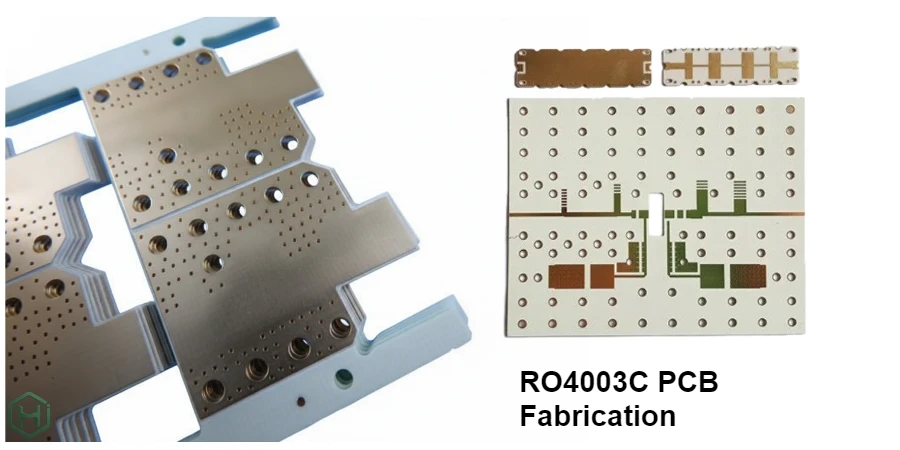

En ce qui concerne les applications haute fréquence, la fabrication de PCB RO4003C est un choix populaire en raison de ses faibles pertes et de ses propriétés diélectriques stables. Ce matériau est idéal pour les conceptions RF, micro-ondes et numériques haute vitesse, offrant un avantage de performance significatif par rapport au FR-4 standard. Cependant, la fabrication de PCB RO4003C n'est qu'un élément d'un processus de conception plus large qui nécessite souvent un mélange de différents types de PCB. Les ingénieurs doivent fréquemment intégrer le RO4003C avec d'autres PCB, tels que des cartes numériques, d'alimentation ou backplane, pour obtenir la fonctionnalité et la fiabilité souhaitées dans des systèmes complexes.
Chez HILPCB, nous avons la capacité de produire pratiquement tous les types de PCB, pas seulement les hautes fréquences comme le RO4003C. Que vous ayez besoin de HDI, rigide-flex, multicouches ou d'autres cartes spécialisées, notre vaste expertise de fabrication garantit que nous pouvons répondre aux divers besoins de vos projets tout en fournissant des résultats fiables et de haute qualité à chaque fois.
1. Positionnement du RO4003C parmi les stratifiés haute fréquence Rogers
Une façon utile de considérer la fabrication de PCB RO4003C est de la voir comme faisant partie d'une « boîte à outils » de matériaux, et non comme une réponse unique et fixe. Rogers divise nombre de ses stratifiés RF et micro-ondes en trois grandes familles qui apparaissent fréquemment ensemble dans la même gamme de produits.
1.1 Série RO4000 – Économique et fabriqué
Pour de nombreuses plates-formes radio, les stratifiés de la série RO4000™ sont le point de départ car ils équilibrent les performances RF et la fabricabilité.
Les matériaux courants comprennent :
- RO4003C – le cheval de bataille pour une large gamme de frontaux RF et de pistes haute vitesse
- RO4350B – espace d'application similaire, avec des propriétés électriques et thermiques légèrement différentes
- RO4360G2 – Dk plus élevé pour des circuits plus compacts et des composants RF plus petits
- RO4835 – stabilité à l'oxydation améliorée pour les environnements exigeants
- RO4725JXR / RO4730G3 – matériaux de qualité antenne optimisés pour un faible PIM et des gammes de fréquences spécifiques
Dans cette famille, la fabrication de PCB RO4003C couvre souvent :
- Les chemins RF microruban et ruban jusqu'à plusieurs GHz
- Les cartes à signaux mixtes où seule une partie du circuit exige de faibles pertes
- Les prototypes et variantes dérivées qui reposent sur la même plate-forme mécanique que le produit principal
Chez HILPCB, ces matériaux sont regroupés au sein de nos services PCB haute fréquence et PCB Rogers. Le RO4003C est fréquemment combiné avec du FR-4 dans des empilements hybrides lorsque seules certaines couches nécessitent des performances de qualité RF.
1.2 Série RO3000 – Performances plus élevées, pertes plus faibles
Pour les conceptions avec des budgets de liaison plus stricts ou des fréquences de fonctionnement plus élevées, la série RO3000™ devient pertinente :
- RO3003, RO3006, RO3010 – différentes options de Dk pour des structures RF compactes et prévisibles
- RO3035 – matériau à Dk moyen pour des topologies de filtres et d'antennes spécifiques
- RO3203 / RO3206 / RO3210 – versions renforcées de verre avec des performances mécaniques robustes
Dans de nombreuses familles de produits, une première génération peut être construite principalement sur RO4003C, avec des variantes haute performance ultérieures migrant les fonctions critiques vers des matériaux RO3000 tout en gardant une mécanique et des interfaces similaires. HILPCB prend en charge cette progression afin que la fabrication de circuits imprimés RO4003C et les PCB basés sur RO3000 partagent autant que possible les connaissances en matière de conception et de processus.
1.3 Série RT/duroid – RF très faible perte et haut de gamme
Au sommet des performances RF, les stratifiés RT/duroid® sont utilisés dans des applications à très faibles pertes ou à très haute fréquence :
- RT/duroid 5870 / 5880 – matériaux à ultra faible perte utilisés dans de nombreux systèmes micro-ondes et ondes millimétriques
- RT/duroid 6002 / 6202PR – matériaux stables, à faibles pertes adaptés aux réseaux phasés et aux applications critiques
- RT/duroid 6035HTC – conductivité thermique élevée pour les conceptions RF à forte densité de puissance
Ceux-ci sont moins susceptibles de remplacer le RO4003C dans tout un système mais peuvent apparaître dans des modules spécifiques – filtres de précision, oscillateurs ou alimentations d'antenne – à côté d'un cadre plus large de cartes RO4000 et FR-4. HILPCB traite le RT/duroid et le RO3000 comme des extensions naturelles d'une plate-forme basée sur RO4003C, et non comme des mondes complètement séparés.
2. Où la fabrication de PCB RO4003C s'intègre dans un produit réel
Un produit RF ou haute vitesse fonctionnel a généralement besoin de plus d'un circuit imprimé. Le RO4003C joue souvent un rôle RF central, tandis que d'autres stratifiés et types de cartes complètent le système.
2.1 Frontaux RF et cœurs à signaux mixtes
Les fonctions typiques placées directement sur RO4003C incluent :
- Chaînes de frontaux RF : LNA, PA, mélangeurs, filtres, coupleurs, séparateurs, baluns
- Liaisons haute vitesse à impédance contrôlée qui partagent une carte avec des sections RF
- Circuits analogiques sensibles qui bénéficient d'un Dk faible et stable et de faibles pertes
Pour ces fonctions, la fabrication de circuits imprimés RO4003C vise à donner aux concepteurs une impédance prévisible et des pertes gérables, tout en utilisant un flux de production compatible avec la fabrication en volume.
HILPCB peut mettre en œuvre ces cœurs RF en tant que modules autonomes ou en tant que parties de PCB multicouches plus grands avec des couches à la fois RO4003C et FR-4.
2.2 PCB compagnons : Numériques, alimentation et backplanes
La plupart des produits incluent également plusieurs cartes non-RF qui doivent s'aligner mécaniquement et électriquement avec le PCB RO4003C :
- Cartes de contrôle numérique – multicouches FR-4 ou high-Tg hébergeant MCU, FPGA, processeurs, mémoires et interfaces numériques
- Cartes d'alimentation et de pilotage – PCB à cuivre plus épais, parfois avec des vias thermiques ou même des structures à âme métallique pour les dispositifs haute puissance
- Backplanes ou cartes mères – cartes à grand nombre de couches qui distribuent l'alimentation, les horloges et les données entre les modules RF enfichables
- PCB de façade et d'interface – interface utilisateur, LED d'état, interfaces basse fréquence, souvent sur FR-4 optimisé en coût
HILPCB fabrique ces cartes compagnons dans le même projet que le cœur RF RO4003C, de sorte que :
- Les empreintes de connecteurs et les empilements sont coordonnés dans tout le système
- Les enveloppes mécaniques et les motifs de montage sont cohérents
- Les stratégies d'assemblage et de test couvrent l'ensemble complet des cartes, pas seulement la section RF
Cette approche « jeu de cartes » réduit généralement le besoin de gérer plusieurs fournisseurs de PCB pour un seul produit.
2.3 PCB rigide-flex, flex et à usage spécial
Les dispositifs compacts et mécaniquement complexes nécessitent souvent plus que de simples cartes rigides :
- PCB rigide-flex connectant des sections RF RO4003C à d'autres cartes dans des espaces restreints
- Jumpers flexibles entre les modules RF et les antennes ou les façades
- PCB à âme métallique pour les drivers LED ou les étages de puissance RF qui génèrent une chaleur importante
HILPCB peut ajouter ceux-ci dans le cadre du même package de construction qui inclut la fabrication de PCB RO4003C, ce qui simplifie l'intégration mécanique et garantit que l'impédance, le rayon de courbure et les contraintes d'assemblage sont considérés ensemble.
3. Utilisation du RO4003C avec d'autres stratifiés Rogers
Parce que HILPCB prend en charge l'ensemble complet des stratifiés que vous avez listés, les ingénieurs peuvent penser en termes de « placement du bon matériau au bon endroit » plutôt que de forcer un choix unique partout.
3.1 Modèles typiques d'allocation de matériaux
Quelques modèles courants que nous observons en pratique :
Cartes hybrides RO4003C + FR-4 Couches RF et haute vitesse sélectionnées sur RO4003C ; numérique basse vitesse et alimentation sur FR-4.
RO4003C pour le RF général + RO3000 pour les chemins critiques La plupart du routage RF sur RO4003C ; filtres ou résonateurs spécifiques utilisant RO3003 ou RO3010 sur des cartes ou sous-zones séparées.
RO4000 pour la plate-forme principale + sous-modules RT/duroid Carte radio ou radar principale sur RO4003C / RO4350B ; structures à ultra faible perte sur RT/duroid 5880 ou 6035HTC, éventuellement sous forme de petites cartes filles ou d'inserts.
Les capacités PCB Rogers et PCB Téflon de HILPCB existent spécifiquement pour soutenir ce type de planification de matériaux mixtes, avec la fabrication de PCB RO4003C comme point d'ancrage fréquent.
3.2 Familles de produits et réutilisation de plate-forme
De nombreuses entreprises construisent des familles de produits sur une plate-forme mécanique et électrique commune :
- Les variantes d'entrée ou milieu de gamme utilisent principalement RO4003C et FR-4
- Les variantes haut de gamme mettent à niveau des sections sélectionnées vers RO3000 ou RT/duroid, en gardant les connecteurs et la mécanique compatibles
- Les dérivés futurs réutilisent la même backplane ou carte mère tout en révisant uniquement des modules RF individuels
Parce que HILPCB fabrique et assemble toutes ces variantes, nous pouvons maintenir une documentation d'empilement et des processus d'assemblage cohérents sur toute la famille, même si le mélange de matériaux change.
4. Au-delà de la carte nue : Assemblage et support au niveau système
Les ingénieurs qui se soucient de la fabrication de PCB RO4003C se soucient normalement aussi de la façon dont cette carte RF sera assemblée, testée et intégrée.
4.1 Assemblage au niveau carte pour RO4003C et PCB compagnons
Les capacités d'assemblage de HILPCB sont conçues pour gérer à la fois les cartes haute fréquence et leurs PCB de support :
- Lignes SMT pour les CI RF à pas fin, BGA et composants numériques haute densité
- Placement de connecteurs RF, cadres et couvercles de blindage, et lancements coaxiaux de précision
- Fenêtres de processus ajustées pour les empilements mixtes RO4003C/FR-4 ou RO4000/RO3000
- Inspection AOI et aux rayons X le cas échéant
Pour les premières itérations matérielles et les constructions d'évaluation, nous proposons un assemblage de petits lots ; pour les conceptions matures, l'assemblage de grand volume prend en charge la montée en puissance et la production de masse en utilisant le même savoir-faire sous-jacent de fabrication de PCB RO4003C.
4.2 Assemblage de modules et de systèmes
De nombreuses cartes RF et micro-ondes vivent finalement à l'intérieur de modules entièrement assemblés, et non comme des PCB nus isolés. HILPCB étend la portée de la construction à :
- L'intégration au niveau module avec les boîtiers, dissipateurs thermiques et cadres mécaniques
- L'installation de câbles, faisceaux et absorbeurs RF ou joints d'étanchéité
- L'inspection finale et les tests fonctionnels basés sur des procédures spécifiques au projet
Ces activités sont couvertes par nos services d'assemblage boîtier complet et d'assemblage clés en main. Du point de vue de l'équipe de conception, cela fait de la fabrication de PCB RO4003C une partie d'un chemin complet allant des données de layout à un module RF ou à signaux mixtes vérifié.
5. Interface de projet pratique : Données, revue et variantes
Au lieu de se concentrer sur les étapes internes de l'usine, il est souvent plus utile de définir l'interface entre votre équipe de conception et nos services de fabrication et d'assemblage de PCB RO4003C.
5.1 Données de conception et revue
Pour le RO4003C et les matériaux apparentés, nous travaillons généralement à partir de :
- Données de fabrication Gerber, ODB++ ou IPC-2581
- Descriptions d'empilement indiquant quelles couches utilisent RO4003C, FR-4 ou d'autres matériaux Rogers
- Exigences d'impédance clés et chemins RF (même des notes de haut niveau sont utiles)
Avant de passer en production, vous pouvez effectuer une vérification visuelle rapide avec notre visionneuse Gerber et visionneuse PCB en ligne, puis partager toutes contraintes ou préférences. HILPCB peut fournir des commentaires sur les combinaisons réalistes de largeur/espacement, de styles de vias et d'empilements pour le RO4003C et ses stratifiés compagnons.
5.2 Gestion des variantes de système
Dans de nombreux projets, une conception basée sur RO4003C conduit à plusieurs variantes :
- Différentes options de bande (par exemple, remplacement d'un banc de filtres ou d'une section d'antenne)
- Variantes de niveau de puissance avec modules PA alternatifs et exigences thermiques
- Interfaces spécifiques à une région ou différences réglementaires du côté numérique
Parce que nous fabriquons le « jeu de cartes » complet, le contrôle de version et les commentaires DFM sont cohérents sur les cartes RF RO4003C, les cartes logiques FR-4, les PCB d'alimentation et les modules haute performance optionnels RO3000/RT-duroid.
6. Comment planifier un jeu de cartes basé sur RO4003C avec HILPCB
Pour la plupart des projets, la question pratique n'est pas « quel stratifié est le meilleur sur le papier », mais comment construire un jeu de cartes complet et fabriqué autour du RO4003C et des matériaux associés. Un moyen simple de structurer cela est :
Définissez où le RO4003C est réellement nécessaire
- Utilisez RO4003C sur les couches RF et haute vitesse sélectionnées où le Dk contrôlé et les pertes affectent directement les performances.
- Envisagez RO4350B / RO4360G2 / RO4835 / RO4725JXR / RO4730G3 lorsque vous avez besoin d'options Dk différentes, d'une stabilité thermique plus élevée ou de propriétés orientées antenne au sein de la même famille RO4000.
- Réservez RO3003 / RO3006 / RO3010 / RO3035 / RO3203 / RO3206 / RO3210 pour les chemins critiques en performance où des pertes plus faibles ou des valeurs Dk spécifiques justifient le passage à la série RO3000.
- Utilisez RT/duroid 5870 / 5880 / 6002 / 6202PR / 6035HTC uniquement là où une perte ultra-faible ou un comportement thermique spécial est essentiel, typiquement dans des sous-modules dédiés.
Listez tous les PCB du système, pas seulement la carte RF
- Cartes RO4003C ou autres Rogers pour les sections RF et micro-ondes.
- PCB de contrôle numérique FR-4 ou high-Tg (MCU/FPGA/SoC, interfaces, mémoire).
- PCB d'alimentation et de pilotage avec un poids de cuivre plus élevé ou un noyau métallique si nécessaire.
- Backplanes / cartes mères pour la distribution de données et d'alimentation.
- PCB rigide-flex / flex pour les interconnexions avec les antennes, capteurs ou façades.
Alignez les matériaux, les empilements et la mécanique sur ce jeu de cartes
- Faites correspondre les types de connecteurs, l'épaisseur d'empilement et les cibles d'impédance entre les modules RF et leur support ou backplane.
- Maintenez les trous de montage, les concepts de blindage et les plans de référence cohérents entre les variantes (par exemple, conception de base RO4003C et options haut de gamme RO3000/RT-duroid).
- Décidez tôt quelles cartes resteront sur RO4003C et lesquelles pourront migrer ultérieurement vers RO3000 ou RT/duroid sans changer la plate-forme mécanique globale.
Intégrez cela dans un flux unique de fabrication et d'assemblage
- Partagez un ensemble unique de données de fabrication, de notes d'empilement et de préférences de matériaux pour toutes les cartes.
- Laissez une seule usine gérer la fabrication de PCB RO4003C, les autres stratifiés Rogers et les PCB FR-4, d'alimentation, backplane et rigide-flex associés.
- Exécutez les prototypes, petits lots et la production en volume sur la même ligne coordonnée, avec des règles DFM et des stratégies de test communes.
En travaillant de cette manière, le RO4003C n'est pas un choix isolé mais le matériau central d'une plate-forme de cartes RF structurée, avec des chemins de mise à niveau clairs vers RO4000, RO3000 et RT/duroid là où l'application l'exige. Le rôle de HILPCB est de transformer cette plate-forme en un ensemble cohérent de PCB et d'assemblages fabriquables, de sorte que le RF, le numérique, l'alimentation et la mécanique puissent être développés et produits comme un système intégré unique, et non comme des cartes séparées et faiblement connectées.
