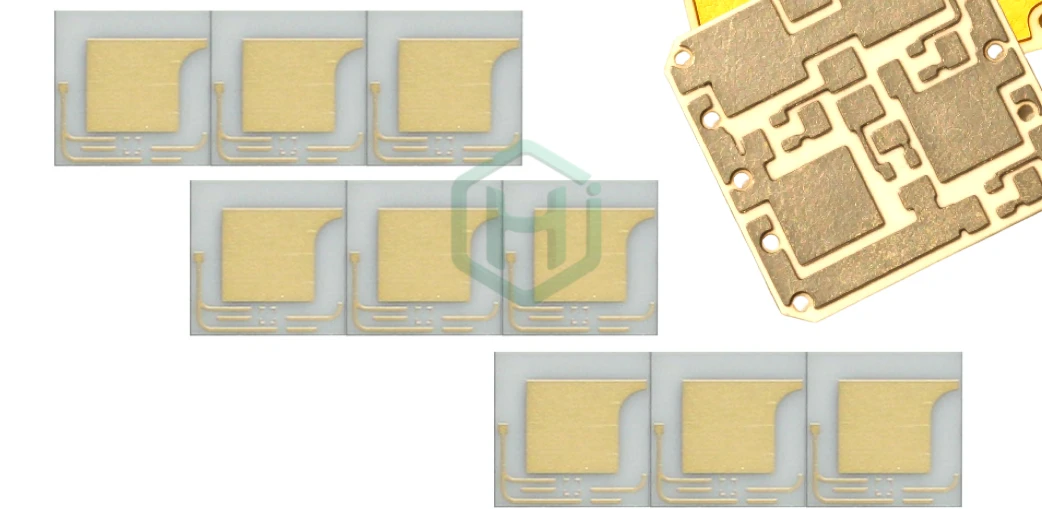

Guida all'approvvigionamento di substrati ceramici Al2O3

Scegliete un substrato Al2O3 in base al grado reale del materiale, alla finitura superficiale, allo spessore e al processo di metallizzazione. La purezza da sola non determina conduttività termica, perdite RF o capacità di linee sottili.

Scegliete un substrato Al2O3 partendo dai requisiti di circuito e assemblaggio, quindi selezionate un fornitore in grado di consegnare la costruzione completa. Un'etichetta di purezza del 96% o 99.6% da sola non stabilisce conduttività, perdite RF, planarità o risoluzione della metallizzazione. Specificate insieme grado del materiale, superficie tal quale o lucidata, spessore, sistema di conduttori e dimensioni finite.

Per un sensore thick-film, la compatibilità delle paste e il trimming possono guidare il percorso. Per un modulo di potenza contano la costruzione in rame, le interfacce termiche e i cicli termici; per un submount RF o ottico a linee sottili possono dominare qualità superficiale e patterning. Il servizio PCB ceramici di HILPCB supporta Al2O3 e i percorsi DBC/DPC/LTCC esaminati; confermate il substrato proposto e la metallizzazione come un'unica costruzione anziché combinare massimi di capacità non correlati.

Quali specifiche dei substrati ceramici Al2O3 dovrebbero confrontare gli ingegneri prima dell'approvvigionamento?

I substrati ceramici in ossido di alluminio (Al2O3) sono usati per circuiti integrati ibridi (HIC), sensori di precisione, alimentatori ad alta temperatura, moduli RF ed elettronica medicale, perché combinano isolamento elettrico, rigidità meccanica, stabilità chimica e prestazioni affidabili in ambienti difficili.

La decisione corretta sul fornitore dipende da più del grado ceramico. I team di approvvigionamento dovrebbero valutare:

  • Purezza dell'allumina e condizione superficiale
  • Requisiti di conduttività termica e dielettrici
  • Capacità di processo thick-film, thin-film, DBC o DPC
  • Qualità di lavorazione laser e taglio
  • Aderenza della metallizzazione e test di affidabilità
  • Tracciabilità e controlli di gestione qualità

Un fornitore che fornisce solo grezzi ceramici potrebbe non essere adatto a progetti che richiedono resistori thick-film integrati, trimming laser, patterning dei conduttori o assemblaggio ibrido chiavi in mano.

Devo scegliere un substrato ceramico Al2O3 al 96% o al 99.6%?

Confrontate i candidati 96% e 99.6% usando il grado effettivo del produttore e la condizione superficiale. Una purezza maggiore può avvantaggiare un particolare requisito dielettrico o thin-film, ma formatura, struttura granulare e lucidatura modificano anch'essi il risultato.

Parametro Candidato Al2O3 96% Candidato Al2O3 99.6% Impatto sulla decisione
Impiego comune Circuiti thick-film e substrati elettronici generali Substrati thin-film, di precisione o lucidati dove specificato Confermare la compatibilità con il sistema conduttori/resistori
Esempio conduttività termica Kyocera A476: 26 W/(m·K) Kyocera A493: 26 W/(m·K); A493H: 30 W/(m·K) Questi esempi di gradi tipici mostrano che la purezza da sola non fissa la conduttività
Esempio superficie A476: Ra 0.3–0.5 µm A493: Ra 0.05–0.08 µm; A493H superficie a specchio sotto Ra 0.01 µm Ordinare la condizione superficiale e il metodo di misura richiesti dal processo metallico
Requisito linee sottili Dipende da superficie, pasta/maschera e patterning Dipende da superficie, seed/placcatura e patterning Nessuna soglia universale di larghezza linea separa i due gradi di purezza
Requisito RF Validare Dk/Df specifici del grado alla frequenza prevista Validare Dk/Df specifici del grado alla frequenza prevista Un valore di materiale a 1 MHz non stabilisce le perdite a microonde
Costo Confrontare grado effettivo, spessore e finitura Purezza/lucidatura aggiuntive possono aumentare il costo Usare la costruzione meno esigente che soddisfa il progetto

Gli esempi numerici provengono dal catalogo Kyocera Material Characteristics of Ceramic Substrates e sono proprietà tipiche, non garanzie dei gradi a stock HILPCB. Non deducete un crossover universale a 10 GHz né assumete che ogni substrato 99.6% sia più liscio o più conduttivo termicamente di ogni grado 96%.

Una prima verifica termica aiuta a decidere se un upgrade del materiale è rilevante. Per la conduzione monodimensionale, R = t / (k × A). Con un substrato esplicitamente ipotizzato di 0.635 mm e un'area uniforme di trasferimento termico di 10 × 10 mm, k = 26 W/(m·K) dà circa 0.244 K/W; k = 30 dà circa 0.212 K/W. A 10 W, le cadute attribuibili alla sola ceramica sono circa 2.44°C e 2.12°C. Questo esempio idealizzato esclude le resistenze di spreading, metallo, die attach, TIM e dissipatore. Se dominano quelle interfacce, modificare spessore, ingombro o fissaggio può contare più dell'etichetta di purezza.

Come incide la qualità di sinterizzazione Al2O3 sull'affidabilità del substrato?

La sinterizzazione determina densità, dimensioni e comportamento dei difetti della ceramica. Il ritiro dipende da polvere, formatura e condizioni di cottura; una percentuale generica non è una tolleranza del pezzo finito. Distinguete le dimensioni tal quali dalle caratteristiche rettificate, lappate, tagliate o forate dopo la cottura, e riportate le dimensioni di accettazione sul disegno finito.

Chiedete ai fornitori:

  • Capacità di tolleranza dimensionale finale
  • Metodo di compensazione del ritiro
  • Dati di misura di planarità e deformazione
  • Registrazioni di ispezione dei difetti di sinterizzazione

Impostate le tolleranze in base alle esigenze di montaggio, piazzamento del die, allineamento dei pad di wire bonding e contenitore. Concordate riferimenti e metodi di misura; una tolleranza percentuale complessiva può essere inadatta a una piccola quota foro-pad o bordo-pad.

Per assemblaggi bare-die o a passo fine, specificate la planarità sull'impronta reale e la condizione di supporto, indicando se è misurata prima o dopo la metallizzazione. Richiedete misure rappresentative o uno studio di capability dove la tolleranza è critica; non applicate un unico valore di warp a ogni dimensione e spessore di substrato.

I controlli di sinterizzazione dovrebbero coprire anche:

  • Crescita granulare anomala
  • Porosità intrappolata
  • Formazione di microcricche
  • Degradazione della rigidità dielettrica
  • Debolezza allo shock termico

Quali evidenze del fornitore dimostrano la capacità produttiva thick-film Al2O3?

Per le applicazioni di IC ibridi, il fornitore deve dimostrare più della lavorazione ceramica. La produzione thick-film integra resistori, conduttori, strati dielettrici e rivestimenti protettivi direttamente sulla superficie di allumina.

I punti di valutazione importanti includono:

Capacità di processo Evidenza richiesta Decisione ingegneristica
Trimming laser Misura di resistenza o funzione circuitale durante il trim, distribuzione finale, geometria del trim e stabilità Usare quando la distribuzione dei resistori tal quali non soddisfa il budget del circuito; il trimming di resistenza e il trimming attivo di circuito sono ambiti diversi
Larghezza e spaziatura linee Processo pasta/pattern, geometria conduttore cotto e registrazioni di ispezione Concordare larghezza/spazio minimi finiti con spessore conduttore e superficie substrato
Registrazione multistrato Misura allineamento strato-strato e metodo di ispezione adatto alla struttura Impostare la tolleranza da sovrapposizione pad, copertura dielettrica e geometria di interconnessione
Metallizzazione superficiale Report di test di aderenza e dettagli del sistema conduttore Conferma la compatibilità con wire bonding e assemblaggio
Tracciabilità di processo Record di lotto per ceramica, pasta, cottura e ispezione Abilita analisi guasti e azioni correttive

Il trimming laser può supportare circuiti di rilevamento di precisione, ma specificate cosa viene misurato. Il trimming passivo regola la resistenza; il trimming attivo monitora un'uscita di circuito alimentata, come il bilanciamento di un ponte o il rapporto di un partitore. Definite stimolo, condizioni operative, area di trim consentita e deriva post-trim, non solo la dimensione dello spot laser.

I fornitori dovrebbero fornire informazioni su:

  • Dimensione dello spot laser
  • Frequenza degli impulsi
  • Controllo dell'energia
  • Precisione di trim
  • Test di stabilità a lungo termine

Questi fattori influenzano il riscaldamento localizzato, il rischio di microcricche e la deriva.

Come si confrontano i processi thick-film, DBC e DPC per i substrati Al2O3?

Il processo metallico determina geometria dei conduttori, percorso di corrente, integrazione dei resistori e compatibilità di assemblaggio. Non cambia la conduttività termica intrinseca della ceramica; è lo stack completo a determinare la resistenza termica.

Processo Costruzione conduttori Controllo geometria e processo Applicazione utile Driver di costo
Thick-film Paste conduttive/resistive stampate e cotte sulla ceramica; non necessariamente rame Larghezza/spessore cotti, compatibilità pasta/ceramica, trim resistori e sovravernice Sensori ibridi e reti resistive Passaggi stampa/cottura, controllo resistori e trimming
DBC (Direct Bonded Copper) Foglio di rame legato direttamente alla ceramica ad alta temperatura Spessore rame, sovraincisione, distanza dal bordo e stress da ciclo termico Moduli di potenza che richiedono corrente e diffusione termica Stack rame/ceramica, pattern e requisiti di affidabilità
DPC (Direct Plated Copper) Metallizzazione thin-film di adesione/seed seguita da placcatura rame patternata Geometria linee sottili, spessore/uniformità placcatura, copertura via e aderenza Interconnessioni dense, sensori, submount RF/ottici dove qualificato Preparazione superficie, patterning, placcatura e finitura

DPC non richiede intrinsecamente un dielettrico polimerico tra rame e allumina; la ceramica fornisce l'isolamento elettrico, con il sistema di adesione/seed metallico definito dal processo. Per DBC, la descrizione tecnica curamik di Rogers identifica il rame legato all'isolatore ceramico. I percorsi thin-film o placcati possono supportare pattern più fini, mentre il thick-film offre una via ai resistori integrati; scegliete in base al layout e ai requisiti di assemblaggio reali anziché dichiarare un processo universalmente migliore.

La matrice di capacità ceramiche HILPCB elenca allumina 96%, pista/spazio standard 100/100 µm e 50/50 µm DPC come percorso avanzato, con rame standard 35–70 µm e fino a 6 oz come opzione avanzata in revisione. Sono opzioni di screening, non un pacchetto di tolleranze combinato. Una rete resistiva thick-film, un substrato di bonding thin-film o una purezza insolita richiede una proposta di processo esplicita; il percorso ceramico generale o chiavi in mano non dimostra che ogni operazione ibrida sia inclusa.

Quale processo di lavorazione laser e taglio Al2O3 dovrebbe essere specificato?

L'allumina completamente sinterizzata è dura e fragile: la qualità di lavorazione è un fattore di affidabilità importante.

Requisiti di foratura laser e microvia

Per strutture ceramiche dense, chiedete ai fornitori:

  • Capacità di diametro minimo dei via
  • Controllo della conicità dei via
  • Processo di rimozione dei detriti
  • Frequenza di ispezione in sezione

Se servono via piccoli, specificate dimensioni finite di ingresso/uscita, conicità, spessore substrato, metallizzazione e sovrapposizione pad. Un'apertura forata non è ancora un via conduttivo qualificato; distinguete la lavorazione dell'allumina massiccia da una costruzione ceramica multistrato cofired.

Come dovrebbero gli ingegneri confrontare i metodi di taglio della ceramica?

Opzione di processo Vantaggi Limitazioni Migliore impiego
Scribatura laser e rottura Lavorazione più rapida e costo inferiore Qualità del bordo dipende dal controllo di processo Produzione sensibile al costo con requisiti di bordo moderati
Taglio con lama diamantata Tagli dritti controllati con processo lama/avanzamento/refrigerante qualificato Kerf, detriti e scheggiature dipendono dal setup; geometria principalmente dritta Bordi di precisione e separazione pannelli dove validato
Taglio laser con controllo impulsi ottimizzato Geometria flessibile e piccole caratteristiche Richiede validazione di processo Contorni ceramici complessi

Specificate scheggiatura massima del bordo, cricche, kerf e distanza conduttore-bordo anziché scegliere il metodo di taglio solo in base alla purezza. Per un lancio RF sul bordo o un die bondato vicino a un bordo, ispezionate parti finite rappresentative e validate la geometria critica dopo la separazione.

Quali test di affidabilità dovrebbe fornire un fornitore di substrati ceramici Al2O3?

Le applicazioni critiche richiedono evidenze del fornitore oltre l'ispezione dimensionale. I clienti medicali, aerospaziali, automotive e industriali dovrebbero valutare sistemi qualità, tracciabilità e test ambientali.

Quali certificazioni e registrazioni qualità dovrebbe richiedere l'approvvigionamento?

Il sistema qualità richiesto dipende dai requisiti dell'applicazione:

  • Evidenze di gestione qualità ISO 13485 dove il ruolo del fornitore e i requisiti del cliente dispositivo medicale la rendono applicabile
  • Evidenze IATF 16949 specifiche del sito dove contrattualmente richieste per la fornitura automotive
  • Tracciabilità completa di lotto per polvere ceramica, materiali thick-film, cicli forno, metallizzazione e ispezione finale

Un fornitore qualificato dovrebbe supportare:

  • Registrazioni di produzione
  • Controllo delle modifiche
  • Rapporti di azioni correttive
  • Certificati materiale
  • Storico delle ispezioni

Quali test di affidabilità Al2O3 contano durante la qualifica del fornitore?

Rischio di guasto Causa radice Metodo di verifica
Distacco dello strato metallico Aderenza scarsa, contaminazione, profilo di cottura debole Test peel o pull su coupon metallizzati
Criccatura della ceramica Stress termico, danni di lavorazione, difetti di bordo eccessivi Ispezione a cicli termici e analisi microscopica
Degradazione legata all'umidità Debolezza placcatura, contaminazione, percorsi di corrosione Test umidità/bias o accelerato appropriato all'applicazione con limiti definiti
Mancata corrispondenza dimensionale Compensazione del ritiro insufficiente Ispezione dimensionale e dati di capability di processo
Guasto elettrico Porosità, difetti, degradazione isolamento Test di rigidità dielettrica e isolamento

Definite il piano di qualifica prima di ordinare i campioni:

  • Impostare endpoint di shock termico o cicli, rampa/sosta e numero di cicli dal profilo di missione del prodotto
  • Concordare metodi e limiti di ispezione per sollevamento metallo, cricche via e frattura ceramica
  • Definire condizioni umidità-bias/HAST solo per metallizzazioni e materiali applicabili; richiedere un piano di test giustificato

Il piano di qualifica finale deve corrispondere all'ambiente del prodotto e al requisito di affidabilità.

Come dovrebbero gli ingegneri preparare una RFQ per substrati ceramici Al2O3?

Senza informazioni tecniche complete, un fornitore non può quotare né validare accuratamente un substrato di allumina. Inviate i seguenti file e richiedete evidenze specifiche.

File e specifiche da inviare

Fornire:

  • File Gerber per i pattern conduttori
  • Disegni completi del PCB o del substrato ceramico
  • Distinta base (BOM) dei moduli ibridi assemblati
  • Specifica del materiale ceramico
  • Disegno dello stackup
  • Disegno dei via con requisiti di diametro e tolleranza
  • Specifica di metallizzazione
  • Requisiti di finitura superficiale
  • File di piazzamento componenti
  • Disegni di assemblaggio
  • Requisiti termici
  • Intervallo di temperatura operativa
  • Requisiti di montaggio meccanico
  • Requisiti di ispezione

Per circuiti thick-film o ibridi, includere anche:

  • Valori resistori e obiettivi di tolleranza
  • Requisiti di trim
  • Dimensioni pad di wire bonding
  • Requisiti di die attach
  • Requisiti di test elettrico finale

Evidenze da richiedere al fornitore

Richiedere:

  • Certificato materiale per il grado di purezza Al2O3
  • Dati di conduttività termica
  • Misura di rugosità superficiale
  • Report di planarità e deformazione
  • Studio di capability dimensionale
  • Immagini di ispezione in sezione
  • Risultati test di aderenza metallizzazione
  • Report cicli termici
  • Report umidità/bias o HAST quando il test è applicabile e concordato
  • Dati di validazione lavorazione laser
  • Registrazioni di capability di processo
  • Documentazione di tracciabilità lotto

Come può l'approvvigionamento di substrati Al2O3 ridurre i costi senza aumentare il rischio?

L'ottimizzazione dei costi dovrebbe concentrarsi sulle scelte di progetto e sull'allineamento dei processi anziché sulla selezione del fornitore ceramico più economico.

Quali dettagli di quotazione dovrebbe confrontare l'approvvigionamento?

Richiedete la separazione dei costi per:

  • Materiale ceramico
  • Lavorazione laser
  • Metallizzazione
  • Stampa thick-film
  • Ispezione qualità
  • Test
  • Servizi di assemblaggio

Questo consente ai team di ingegneria di identificare se il costo è guidato dalla scelta del materiale, dalla complessità del processo o da vincoli di progetto evitabili.

Anche l'efficienza d'uso del materiale (MUE) è importante. Un migliore layout di pannello e nesting riducono lo sfrido ceramico e abbassano il costo effettivo per substrato finito.

Il fornitore ceramico dovrebbe fornire assemblaggio chiavi in mano?

Per un modulo ibrido, un lavoro coordinato substrato-assemblaggio può ridurre i passaggi di mano solo quando il fornitore supporta effettivamente i processi di die attach, bonding, trim e test richiesti. Definite tali operazioni indipendentemente dal normale assemblaggio SMT.

Le capacità rilevanti includono:

  • Die attach bare-die con saldatura eutettica AuSn o materiali epossidici/sinterizzazione avanzati
  • Wire bonding oro (Au) per connessioni a passo fine e resistenti alla corrosione
  • Wire bonding alluminio (Al) per applicazioni ad alta corrente
  • Piazzamento SMT e ispezione finale

Il percorso assemblaggio chiavi in mano di HILPCB può coordinare fabbricazione, sourcing componenti e l'ambito di assemblaggio/test quotato. Non stabilisce di per sé die attach AuSn interno, wire bonding oro/alluminio, trimming attivo o sinterizzazione. Richiedete esplicitamente quelle operazioni specializzate con metallurgia dei pad, limiti di processo ed evidenze di accettazione.

Per la pianificazione produttiva, confrontate la capacità del fornitore per assemblaggio piccoli lotti e assemblaggio grandi volumi per garantire che il percorso produttivo corrisponda al ciclo di vita atteso del prodotto.

Qual è la checklist finale per la selezione del fornitore Al2O3?

Prima di approvare un fornitore di substrati ceramici, confermate:

  • Il grado di purezza selezionato soddisfa requisiti elettrici, termici e di frequenza
  • La scelta Al2O3 96% o 99.6% è supportata da esigenze di prestazione misurabili
  • I dati di conduttività termica sono disponibili
  • Le specifiche di rugosità superficiale e planarità sono documentate
  • I metodi di lavorazione laser e taglio soddisfano i requisiti di affidabilità
  • La capacità thick-film e trimming è dimostrata quando richiesta
  • I dati di aderenza della metallizzazione sono disponibili
  • Le certificazioni qualità e i sistemi di tracciabilità richiesti sono stabiliti
  • La documentazione RFQ è completa
  • I test di validazione rappresentano l'ambiente operativo finale

Per una prima revisione HILPCB, inviate il disegno finito, i dati circuito/stackup, il materiale esatto o i gradi candidati, i requisiti di superficie/planarità, metallizzazione/finitura, quantità e ambito di assemblaggio tramite il servizio PCB ceramici. Indicate le dimensioni e i test che governano il rilascio del prodotto. Chiedete che la quotazione identifichi grado/processo proposto, eccezioni, attrezzaggio, ispezione e costi di assemblaggio specializzato, quindi confrontate i fornitori sulla stessa costruzione consegnata. Questo dà all'ingegneria una via per chiudere i rischi termici, di lavorazione e aderenza, mentre l'approvvigionamento vede cosa cambia il prezzo.
