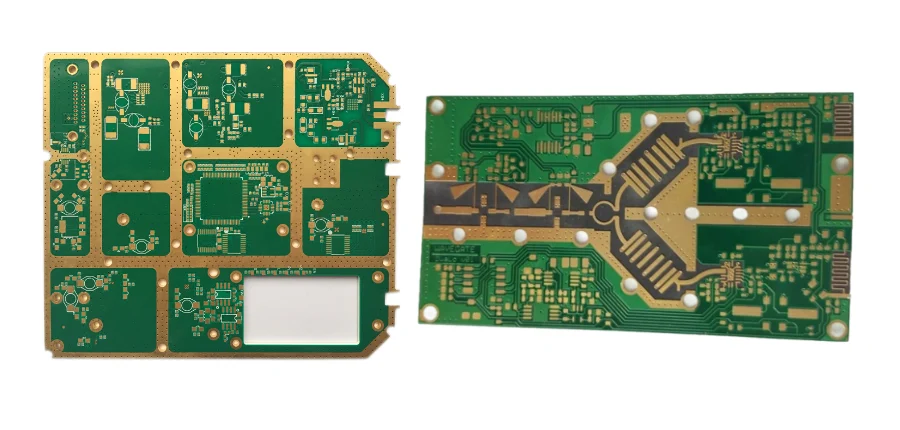

Le costruzioni PCB Rogers 4350B possono ridurre la perdita dielettrica rispetto a una costruzione FR-4 selezionata. Valutate insieme core RO4350B, rame, strati di incollaggio, obiettivi di impedenza e requisiti di test; né il FR-4 né il PTFE sono automaticamente inadatti. Foratura, laminazione e stackup ibridi RF/digitale richiedono una revisione rispetto ai materiali, alla geometria e al piano di accettazione reali.
Il RO4350B è un'opzione per circuiti RF e a microonde quando perdite, comportamento di fase e temperatura modellati e misurati soddisfano l'applicazione. Il solo nome del laminato non stabilisce un limite di frequenza utilizzabile né una gamma di test RF qualificata di uno stabilimento.
Il RO4350B è un laminato RF termoindurente idrocarburo/ceramico rinforzato con fibra di vetro. La scheda tecnica standard RO4000 distingue un Dk di processo di 3,48 ± 0,05 a 10 GHz/23 °C misurato con stripline bloccata da un Dk di progetto di 3,66 ricavato dalla lunghezza di fase differenziale su 8–40 GHz. Il Df tipico è 0,0037 a 10 GHz/23 °C. Lo spessore da 4 mil indica un Dk di processo di 3,33 ± 0,05; usate le note specifiche dello spessore e della costruzione in rame invece di trattare questi valori come intercambiabili.
PCB Rogers 4350B rispetto ai laminati ad alta frequenza standard
Il RO4350B può offrire un compromesso utile tra perdite, costo e lavorazione compatibile con FR-4, ma l'idoneità a 5G o radar 77–81 GHz deve essere dimostrata rispetto alla geometria reale delle piste, al design del launch e al budget di perdita di inserzione. RO3003 e altri materiali RF sono alternative quando i requisiti di canale misurati li favoriscono.
| Proprietà | PCB Rogers 4350B | RO3003 | RO4003C | FR-4 |
|---|---|---|---|---|
| Dk di processo sulla base di test pubblicata a 10 GHz | 3,48 ± 0,05 (processo) | 3,00 ± 0,04 | 3,38 ± 0,05 | Dipende da grado/costruzione |
| Df @ 10 GHz | 0,0037 | 0,0010 | 0,0027 | Dipende da grado/frequenza |
| Famiglia di processo | Ceramica idrocarburica (simile a FR-4) | Ceramica PTFE | Ceramica idrocarburica | Vetro epossidico |
| Preparazione fori | Ispezionare lo smear; qualificare lo stackup completo | Richiesta preparazione specifica PTFE | Ispezionare lo smear; qualificare lo stackup completo | Qualificare desmear della resina e metallizzazione |
| Criterio di scelta | Perdite, classe di infiammabilità e lavorazione | Costruzione e lavorazione PTFE a basse perdite | Perdite e accettazione applicativa | Grado esatto e budget di perdita del canale |
La guida di selezione Rogers 2025 indica un Dk di processo nominale di 3,04 per RO3003/RO3203 da 0,060 pollici secondo IPC-TM-2.5.5.5, poiché il bias del traferro del fixture viene eliminato. Usate il valore specifico dello spessore e il metodo associato.
I valori RO4003C/RO4350B sopra riportati sono valori tipici di processo/test, non limiti di accettazione della scheda finita. Usate il metodo di test specificato per ciascun materiale e un modello adeguato alla frequenza; la colonna FR-4 generica non è una singola specifica di laminato.
Ingegneria del materiale e caratteristiche elettriche di Rogers 4350B
Il RO4350B ha proprietà dielettriche e termiche pubblicate, misurate con metodi specificati. I valori CTE tipici X/Y/Z e il Dk di progetto sono utili punti di partenza; il comportamento in frequenza e temperatura deve essere verificato rispetto alla scheda tecnica e allo spessore del materiale pertinenti.
Il RO4350B è compatibile con la lavorazione senza piombo quando i profili di laminazione e assemblaggio sono qualificati per lo stackup e i componenti. La conducibilità termica pubblicata è circa 0,69 W/(m·K) a 80 °C secondo ASTM C518; l'assorbimento di umidità dipende dal metodo di test e dallo spessore, quindi nessuno dei due valori garantisce da solo una vita utile all'aperto.
Tessuto di vetro, profilo del conduttore, geometria delle linee e anisotropia dielettrica possono influenzare perdite e skew. Specificate la rugosità del rame e il modello di materiale pertinenti alla frequenza RF prevista, quindi validate con coupon di linea adeguati.
Processi di fabbricazione e controlli di produzione avanzati per Rogers 4350B
Scegliete utensili, velocità, avanzamento per giro, piani di ingresso/supporto e durata utensile in base al diametro del foro, al rame e allo stackup completo. Ispezionate pareti dei fori e microsezioni per qualificare metallizzazione e qualità delle interconnessioni; una singola ricetta proprietaria di angolo/avanzamento non dimostra la capacità per ogni costruzione.
La lavorazione del RO4350B utilizza profili di laminazione approvati per laminato e stackup. Temperatura, pressione, tempo di permanenza e velocità di raffreddamento devono seguire il metodo di fabbricazione e le indicazioni del fornitore del materiale; una singola ricetta a 370 °C/350 psi non è un requisito generale.
I materiali RO4000 non richiedono il trattamento al sodio specifico per PTFE usato con alcuni laminati PTFE. Determinate il desmear dalle pareti dei fori e dal materiale di incollaggio; un trattamento chimico o al plasma qualificato può essere adeguato. Concordate condizioni di pulizia, preparazione del rame e metallizzazione per la costruzione, invece di imporre una potenza plasma o un rapporto d'aspetto via universale.
Ingegneria dell'impedenza controllata per applicazioni Rogers 4350B
Per una microstrip RO4350B da 50 Ω, calcolate la larghezza della pista dallo spessore del dielettrico, dall'ipotesi di Dk di processo/progetto, dalla geometria finale del rame e dall'ambiente del piano di riferimento. Verificate l'impedenza modellata su un coupon adeguato invece di usare una larghezza fissa per tutti i laminati da 0,508 mm.
L'impedenza della stripline dipende dalla distanza piano-piano, dallo spessore e dalla larghezza del conduttore, dalla costruzione resina/laminato e dalla rugosità del rame. Sono necessari un field solver e un coupon di fabbricazione per validare una geometria da 50 Ω proposta.
Impedenza differenziale e skew delle coppie accoppiate di lato o in broadside dipendono dallo stackup completo. Risolvete le dimensioni e le tolleranze reali, quindi validate la geometria fabbricata e i limiti di interfaccia pertinenti.

Ottimizzazione dello stackup e architettura dei via Rogers 4350B
Le configurazioni multistrato possono collocare RO4350B sugli strati RF critici e FR-4 compatibile su altri strati. Specificate core esatti, bondply/prepreg, bilanciamento del rame e spessori dielettrici finali. Compatibilità ibrida, riempimento in resina, registrazione e storia termica devono essere qualificati; non esiste una disposizione universale a 10 strati né un risparmio garantito.
I microvia laser richiedono un dielettrico di buildup, un'apertura nel rame e una geometria qualificati; la sola etichetta del core RO4350B non stabilisce l'idoneità al processo laser. Il back-drilling può accorciare gli stub inutilizzati dei fori passanti. Specificate stub residuo, tolleranza di profondità, keepout e ispezione rispetto alle posizioni reali degli strati, e validate la transizione rimanente invece di presumere che tutte le risonanze scompaiano.
Per le strutture cieche/sepolte, definite il percorso sequenziale di foratura, metallizzazione, incollaggio e ispezione per le interconnessioni reali. Verificate l'esposizione termica cumulativa e la registrazione; non ogni multistrato richiede laminazione sequenziale o un processo di sottoassieme identico.
Gestione termica e ottimizzazione dell'assemblaggio per Rogers 4350B ad alta potenza
Gli array di via termici possono distribuire il calore tra gli strati di rame, ma la loro efficacia dipende da metallizzazione, passo dei via, costruzione dei pad e collegamento a un dissipatore esterno. La resistenza termica junction-to-case è principalmente una metrica del package, non un miglioramento percentuale fisso dovuto ai via del PCB.
Usate un profilo di rifusione approvato per lega di saldatura, componenti, laminato e scheda assemblata. La temperatura di picco e le rampe di riscaldamento/raffreddamento devono derivare da questi vincoli e dalla validazione del processo, non da un valore RO4350B generico.
Il posizionamento dei componenti e l'accettazione dei giunti di saldatura devono seguire i passi reali dei package, la geometria dello stencil, la capacità di processo e i criteri di ispezione. Qualsiasi tolleranza di posizione dichiarata richiede record di produzione misurati.
Assicurazione qualità e protocolli di test avanzati per Rogers 4350B
L'identità del materiale RO4350B e le prestazioni dielettriche devono essere supportate da scheda tecnica del fornitore, record di lotto e metodi di misura adeguati. Un coupon di impedenza della scheda finita non determina autonomamente il Dk di volume; evitate dichiarazioni di metrologia RF non verificate a ±1%.
Per l'accettazione RF, concordate misure VNA calibrate, intervallo di frequenza, fixture, piani di riferimento e de-embedding. I requisiti di perdita di ritorno, perdita di inserzione e ritardo di gruppo appartengono alla rete reale; confermate il fornitore di test responsabile e i rapporti invece di dedurre gli strumenti disponibili da un'etichetta di servizio.
Selezionate i metodi di qualifica ambientale dal programma cliente reale, automotive, aerospaziale o altro. Definite costruzione del campione, temperature di ciclo, permanenza, accettazione e analisi dei guasti secondo la norma di prova applicabile; un test «IPC modificato» non specificato non stabilisce qualifica o durata.
Applicazioni avanzate e soluzioni settoriali con Rogers 4350B
Il radar automotive a 77–81 GHz richiede un budget dimostrato di perdite e fase di antenna/feed. Il RO4350B può essere adatto ad alcune costruzioni, mentre altri gradi a basse perdite possono essere preferibili. Per l'assemblaggio chiavi in mano, specificate frequenza di test RF, fixture e piano di accettazione e confermate il laboratorio responsabile.
Il RO4350B è impiegato in alcune costruzioni di beamforming e front-end RF, ma il bilanciamento di fase è un requisito specifico del progetto. Dichiarate un equilibrio di fase solo dopo aver modellato e misurato la rete antenna/feed nelle condizioni di temperatura e frequenza pertinenti.
Per applicazioni satellitari e spaziali, verificate requisiti di outgassing, radiazioni, vuoto, cicli termici e documentazione per materiale e assemblaggio completi. Un laminato RF non ottiene una qualifica spaziale automatica solo perché è impiegato in un progetto in banda Ka.
Strategie di produzione convenienti e ottimizzazione della supply chain per Rogers 4350B
I costi del materiale Rogers 4350B possono essere ottimizzati tramite un uso intelligente del panel e strategie di stackup ibrido. I progetti a materiali misti che impiegano Rogers 4350B solo sugli strati critici per le prestazioni possono ridurre il consumo di materiale, ma risparmi e prestazioni RF richiedono verifica dei costi su preventivo e dei prototipi. I nostri servizi di ottimizzazione del progetto individuano opportunità di riduzione dei costi senza compromettere i requisiti prestazionali.
Per l'assemblaggio in piccoli lotti, confermate disponibilità esatta di laminato/rame, utilizzo del panel, attrezzature, fixture di test e quantità minime d'acquisto. Confrontate preventivi prototipo e serie per lo stesso ambito di accettazione; disponibilità a magazzino e tempi di consegna sono impegni specifici della costruzione.
Disponibilità, opzione rame, evidenze di lotto e lead time di approvvigionamento di Rogers 4350B devono essere confermati per ogni costruzione. La specifica di acquisto dovrebbe inoltre definire controlli in ingresso e documenti di tracciabilità richiesti durante la fabbricazione. Tali conferme sono limitate alla costruzione quotata e ai relativi record.
Preparare una revisione di produzione Rogers 4350B
Fornite geometria RF rilasciata, stackup, spessore/rame RO4350B esatti, materiali di incollaggio, struttura dei via, vincoli di assemblaggio e prove elettriche/ambientali richieste. Confermate responsabilità di fabbricazione e test esterni, tracciabilità dei materiali e coupon di accettazione prima del rilascio. Confrontate le prestazioni di canale misurate e il percorso di produzione quotato con i requisiti dell'applicazione.
