Gli schemi circuitali sono il progetto di ogni dispositivo elettronico, dai gadget di consumo quotidiano a sistemi complessi come satelliti e apparecchiature mediche. Alla base di questi schemi ci sono i simboli schematici, che fungono da linguaggio standardizzato con cui ingegneri, progettisti e hobbisti comunicano la funzionalità e le connessioni dei componenti elettrici.
Questa guida copre i simboli comuni e le verifiche che collegano uno schema leggibile al corretto assemblaggio fisico: connettività delle reti, polarità, numeri dei pin, footprint e revisioni di rilascio.
Cosa sono i simboli schematici?
I simboli schematici sono rappresentazioni grafiche standardizzate usate per raffigurare componenti elettrici ed elettronici in uno schema. Invece di disegnare l'aspetto fisico reale dei componenti, i simboli li astraggono in forme semplici, facilitando la progettazione, la condivisione e la comprensione dei circuiti tra team e settori.
Le convenzioni grafiche comuni includono:
- IEC 60617 — il database IEC dei simboli grafici per schemi.
- IEEE/ANSI 315-1975 — un riferimento di simboli molto diffuso, attualmente elencato da IEEE come Inactive-Reserved.
- ANSI Y32.2 — una designazione storica nella linea dei simboli grafici statunitensi. Per un progetto legacy, identifica l'edizione o la convenzione grafica usata.
Mantieni coerenti le convenzioni sui simboli del progetto e spiega le notazioni poco familiari. Un simbolo dall'aspetto standard non verifica la numerazione dei pin, il footprint o la scelta del componente.

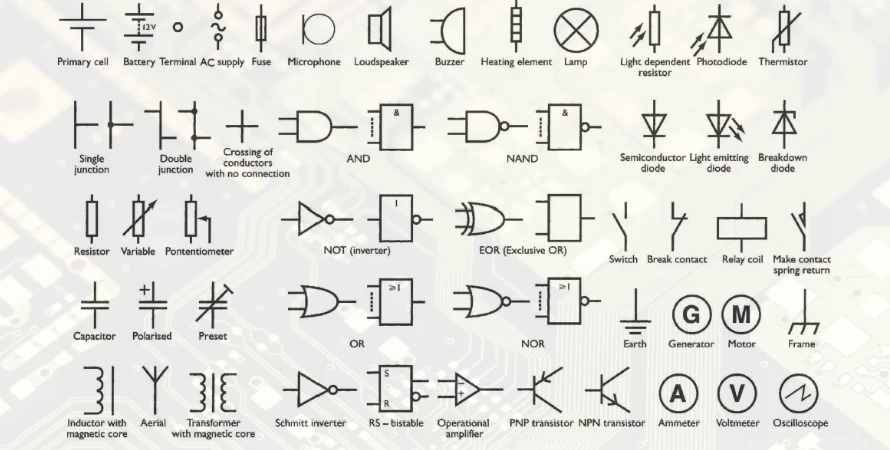

Categorie principali di simboli schematici
Sebbene esistano innumerevoli simboli negli schemi, quelli più comuni ricadono nelle seguenti categorie:
Componenti passivi
I resistori dissipano energia, mentre condensatori e induttori la immagazzinano; questi componenti non forniscono guadagno di potenza.
- Resistori — rappresentati da una linea a zig-zag o da un rettangolo, limitano il flusso di corrente. Tensione e corrente seguono la legge di Ohm.
- Condensatori — due armature rappresentano un condensatore. Le varianti polarizzate aggiungono informazioni di polarità, come un segno + o un'armatura distinta; verifica la convenzione della libreria e i requisiti di tensione/polarità del componente.
- Induttori — tipicamente raffigurati come linee avvolte, immagazzinano energia nei campi magnetici.
Componenti a semiconduttore
Identifica il tipo di dispositivo e i nomi dei terminali prima di collegare il simbolo al suo package. Un diodo non ha bisogno di un pin di alimentazione separato per funzionare.
- Transistori — i transistor bipolari NPN e PNP hanno terminali di base (B), collettore (C) ed emettitore (E); la freccia dell'emettitore li distingue. I MOSFET hanno invece terminali di gate, drain e source. L'ordine dei pin del package varia tra i dispositivi.
- Diodi e LED — identifica anodo e catodo; la barra segna il catodo nel consueto simbolo del diodo. Il comportamento diretto/inverso di un diodo dipende dal suo tipo e dalla tensione di lavoro. Un LED aggiunge frecce luminose verso l'esterno; quelle di un fotodiodo puntano verso l'interno. Queste frecce indicano la luce, non la direzione della corrente nel circuito.
Elementi di potenza e controllo
Questi simboli servono a gestire la potenza nel circuito o a fornire segnali di controllo.
- Batterie — i simboli delle celle usano linee parallele lunghe e corte, con la linea più lunga che indica il terminale positivo; più celle formano il simbolo della batteria.
- Interruttori — rappresentano l'apertura o la chiusura di un circuito.
- Masse e riferimenti — il comune di segnale, lo chassis e la terra di protezione hanno significati e simboli diversi. Un'etichetta di rete GND non collega automaticamente un circuito alla terra di protezione né lo rende sicuro; mostra le connessioni previste e i confini di isolamento.
Come leggere e interpretare gli schemi circuitali
Leggere uno schema è più che memorizzare forme; è capire come i componenti interagiscono. Alcuni consigli per leggere efficacemente gli schemi:
- Comprendi il flusso: segui gli stadi funzionali dall'ingresso all'uscita. Alimentazione in alto e comune in basso sono convenzioni grafiche utili; la posizione sulla pagina non definisce la connettività elettrica.
- Designatori dei componenti: identifica R1, C1, Q1 o U1 e ritrova lo stesso designatore nella BOM e sul PCB. Un IC multi-unità può usare U1A/U1B per sezioni di un unico componente fisico; considera anche i suoi pin di alimentazione.
- Traccia le reti reali: controlla i punti di giunzione, gli estremi dei fili e l'ambito delle etichette di rete. I fili che si incrociano non sono sempre connessi, e un grafico di bus non è di per sé una connessione a ogni membro. Usa l'evidenziazione delle reti del CAD per verificare i percorsi ambigui.
- Osserva polarità e connessioni: controlla catodi di diodi/LED, condensatori polarizzati, pin 1 degli IC e la numerazione dei connettori sul datasheet esatto. L'orientazione del simbolo sulla pagina non stabilisce l'orientazione fisica del package.
- Traccia i percorsi di potenza e segnale: segui come la corrente o i segnali attraversano il circuito. Visualizza tensioni e forme d'onda mentre passano attraverso i vari componenti.
Consiglio: nell'analisi di uno schema, ragiona in termini di nodi di tensione e percorsi di corrente, non solo di singoli componenti.
Best practice per disegnare schemi circuitali
Uno schema ben disegnato è essenziale per una comunicazione chiara, che si tratti di un progetto personale, di lavoro professionale o di collaborazione in team. Ecco le best practice per schemi chiari e precisi:
Pianifica la pagina attorno a blocchi funzionali. Disponi logicamente gli stadi di segnale, raggruppa le parti correlate e mostra chiaramente le connessioni di alimentazione/riferimento. Aggiungi titoli dei fogli e riferimenti incrociati per i progetti più grandi.
Usa simboli verificati. Mantieni coerenti le convenzioni grafiche, ma verifica nomi, numeri e tipi elettrici dei pin di ogni componente selezionato, nonché i pin di alimentazione nascosti o multi-unità. Un simbolo generico attraente può comunque descrivere la pinout sbagliata.
Etichetta le informazioni per la produzione. Assegna designatori univoci, valori e tolleranze/rating pertinenti, come 10 kΩ ±1 % o un condensatore da 100 µF con la tensione e la polarità richieste. Mantieni coerenti nomi delle reti e gerarchia dei fogli. Specifica nella BOM un componente del produttore esatto o una selezione controllata dove l'intercambiabilità è limitata.
Verifica connettività e mappatura dei package. Esegui l'ERC dello schematico e il DRC del PCB, quindi esamina i risultati e le eccezioni giustificate. Alcuni pin devono restare non connessi secondo il datasheet; usa il marcatore no-connect previsto dallo strumento invece di collegarli a massa per silenziare un avviso. La documentazione dello Schematic Editor di KiCad descrive i flag no-connect e l'ambito delle etichette. L'ERC non verifica ogni scelta di componente, e il DRC del PCB non dimostra che il circuito funzioni.
Rilascia un pacchetto CAD coerente. Altium Designer, KiCad, OrCAD e Autodesk Fusion Electronics offrono flussi di lavoro schematico/PCB. Per i progetti EAGLE legacy, verifica migrazione e mappatura delle librerie: Autodesk ha terminato l'accesso in abbonamento a EAGLE il 7 giugno 2026, salvo le eccezioni di licenza pubblicate. Usa le informazioni ufficiali sulla transizione da EAGLE per il percorso applicabile, quindi ricontrolla simboli, footprint e reti importati.
Un utile controllo finale segue un connettore critico o un dispositivo polarizzato dall'inizio alla fine: numero del pin del simbolo → nome della rete → numero del pad del footprint → vista del package/connettore → orientamento di assemblaggio. Per esempio, se il datasheet di un connettore numera i pin dalla faccia di accoppiamento, conferma come quella vista si rapporta al footprint sul PCB; copiare il disegno senza verificare la vista può invertire le connessioni anche quando l'ERC passa.
Da uno schema a un rilascio di assemblaggio
Uno schema leggibile aiuta ingegneria e produzione a discutere dello stesso circuito. La BOM rilasciata, l'assegnazione dei footprint, i disegni di produzione e il disegno di assemblaggio devono descrivere la stessa revisione. Segna esplicitamente le parti da non popolare, le alternative approvate, la polarità e l'orientamento dei connettori; includi firmware e connessioni di test quando fanno parte dell'accettazione.
Il turnkey assembly di HILPCB collega fabbricazione, approvvigionamento approvato, SMT/THT, programmazione e test funzionali definiti. Per una revisione di produzione, fornisci il PDF dello schema e i dati nativi/netlist pertinenti insieme a Gerber/ODB++, foratura/stackup, BOM/AVL e file di piazzamento/assemblaggio. Questo permette al team di chiudere conflitti su componenti, orientamento, accesso o dati prima della produzione, mantenendo poi la configurazione approvata nei record del primo articolo e degli ordini ripetuti.
Domande frequenti
Quali sono i simboli schematici più essenziali da conoscere?
Inizia con resistori, condensatori, induttori, diodi/LED, transistori, IC, interruttori, connettori e simboli di potenza/riferimento. Impara la notazione di polarità e connessione insieme alle forme.
Come si identifica rapidamente la funzione di un simbolo?
Leggi la sua forma, il designatore, il valore e le etichette dei pin, poi controlla la libreria o il datasheet del dispositivo in caso di dubbio. Le frecce uscenti di un LED indicano la luce emessa; la barra del catodo e le connessioni circuitali stabiliscono la polarità.
È meglio disegnare gli schemi a mano o usare un CAD?
Il disegno a mano va bene per imparare o discutere un piccolo circuito. Il CAD aggiunge connettività, gestione delle librerie, ERC e un percorso verso PCB/netlist e BOM. I suoi controlli dipendono comunque da simboli corretti, vincoli e revisione ingegneristica.
Cosa sono i simboli circuitali dei componenti elettronici?
Sono rappresentazioni grafiche di parti e funzioni, non disegni delle forme dei package. Mantieni coerente la convenzione grafica e prima del rilascio verifica i numeri dei pin dei simboli rispetto ai pad dei footprint e al componente esatto.
