I supercomputer spingono l'hardware informatico ai suoi limiti fisici assoluti: decine di migliaia di nodi di elaborazione, ciascuno funzionante alla massima potenza e frequenza di clock, interconnessi tramite reti che trasportano petabit al secondo di larghezza di banda aggregata. I sistemi più veloci al mondo — Frontier a Oak Ridge (1,2 EFLOPS), Aurora ad Argonne (1,0 EFLOPS) e LUMI al CSC in Finlandia — contengono PCB (circuiti stampati) che operano contemporaneamente agli estremi della velocità del segnale (112G PAM4 a 56 GHz), della densità di potenza (>1.500 W per blade) e della gestione termica (raffreddamento a liquido diretto a 25°C in ingresso), sotto carico continuo per anni senza alcun accesso per la manutenzione alle singole schede.

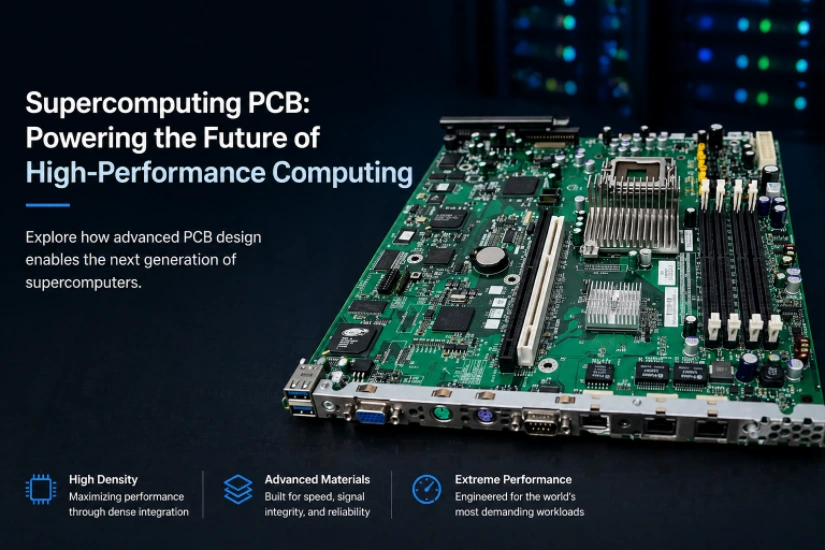

Il PCB per supercalcolo (supercomputing) presente all'interno di ogni compute blade (lama di calcolo), modulo switch di rete e sottosistema di I/O non è semplicemente una scheda server ad alte prestazioni: opera ai limiti della fabbricazione, dove le tolleranze che forniscono un comodo margine sulle schede standard diventano fattori limitanti per la resa (yield). Un'accuratezza di allineamento degli strati (layer registration) che funziona su 16 strati fallisce su 28. Una tolleranza di impedenza che supera i test a 10 GHz causa guasti al collegamento a 56 GHz. Un peso del rame (copper weight) sufficiente per 300 W innesca una deriva termica (thermal runaway) a 1.500 W.
HILPCB produce PCB per supercalcolo fino a 64 strati per i fornitori di sistemi che costruiscono le macchine di classe petascale ed exascale di nuova generazione, servendo programmi presso laboratori nazionali e agenzie di difesa negli Stati Uniti, in Europa, in Giappone, nonché programmi HPC (High Performance Computing) emergenti in Medio Oriente e nel Sud-Est asiatico.
Navigazione Menu
- Progettazione PCB Exascale: Oltre i Limiti Convenzionali
- Raffreddamento a Liquido Diretto a Livello di Scheda
- Alimentazione per Blade di Calcolo da 1500W+
- Schede Switch di Rete High-Radix a 112G PAM4
- Fabbricazione ai Confini delle Capacità di Processo
- Supporto del Ciclo di Vita Decennale per i Programmi Nazionali
Progettazione PCB Exascale: Oltre i Limiti Convenzionali
Un supercomputer exascale (10¹⁸ FLOPS) contiene tra i 10.000 e i 100.000 nodi di calcolo interconnessi attraverso una larghezza di banda di bisezione aggregata (aggregate bisection bandwidth) che supera 1 Pb/s. Il sistema Frontier a Oak Ridge utilizza 9.408 nodi di calcolo, ognuno dei quali contiene una CPU AMD Trento (280 W) e quattro GPU AMD MI250X (560 W ciascuna) su un singolo PCB blade che dissipa oltre 2.500 W. Ogni PCB del nodo opera ai limiti del silicio commerciale, pur mantenendo l'affidabilità in un'intera flotta in cui un guasto statistico è una certezza quotidiana.Le sfide di progettazione che distinguono i PCB per il supercalcolo da tutte le altre categorie informatiche non sono estensioni incrementali dei requisiti delle schede server: sono problemi qualitativamente diversi.
- Velocità del Segnale ai Limiti Fisici del Substrato: Le interconnessioni di nuova generazione spingono 112G PAM4 per canale (lane), con il 224G PAM4 all'orizzonte. Ciò richiede canali con una perdita di inserzione (insertion loss) inferiore a 12 dB alla frequenza di Nyquist di 56 GHz, avvicinandosi al limite fondamentale (floor) della perdita dielettrica dei substrati organici dei PCB. A queste frequenze, perfino una lamina di rame HVLP (High Very Low Profile) con Rz < 1,0 μm contribuisce in modo misurabile alla perdita del conduttore (conductor loss), e il rinforzo standard con trama di vetro crea variazioni di impedenza periodiche (effetto della trama della fibra, fiber weave effect) che devono essere mitigate attraverso il routing obliquo (fabric skew routing) o laminati con fibre di vetro espanse (spread-glass).
- Raffreddamento a Liquido Obbligatorio: I blade che dissipano 1.500–2.500 W non possono essere raffreddati ad aria a nessuna velocità del flusso d'aria praticabile. Il raffreddamento a liquido diretto, in cui le piastre fredde (cold plates) entrano in contatto con i coperchi (lids) dei processori (e, sempre di più, con la superficie stessa del PCB), crea requisiti per la planarità (flatness) della scheda, la gestione della condensa e la rapida ciclatura termica, requisiti del tutto assenti in qualsiasi sistema raffreddato ad aria.
- Matematica dell'Affidabilità su Larga Scala (Fleet-Scale): Con 50.000 nodi e un MTBF (Mean Time Between Failures) per nodo di 500.000 ore, si verifica un guasto del nodo circa ogni 10 ore. L'affidabilità a livello di scheda determina direttamente la disponibilità del sistema: un miglioramento del 10% del MTBF della scheda si traduce in un aumento del 10% del throughput computazionale sostenuto dell'intera macchina.
- Impegno di Servizio Decennale: Investimenti multimiliardari con cicli di vita operativi (operational lifetimes) di 7–12 anni richiedono PCB che rimangano affidabili ben oltre i cicli dei prodotti commerciali standard di 3–5 anni. Ciò esige la convalida della stabilità dei materiali a condizioni di invecchiamento accelerato e impegni a lungo termine della catena di approvvigionamento per la produzione di schede di ricambio.
Raffreddamento a Liquido Diretto a Livello di Scheda
I blade dei supercomputer da 1.000–2.500 W hanno superato completamente il raffreddamento ad aria. Gli attuali sistemi exascale utilizzano un raffreddamento a liquido diretto (direct liquid cooling) con piastre fredde (cold plates) che forniscono acqua di impianto a 25–35°C direttamente ai package dei processori attraverso collettori (manifolds) integrati nel blade di calcolo. Questo crea requisiti di progettazione PCB assenti da qualsiasi altra categoria informatica e cambia radicalmente la relazione tra il PCB e il suo ambiente termico.In un sistema raffreddato ad aria, il PCB subisce gradienti di temperatura graduali e transitori termici lenti. In un sistema raffreddato a liquido diretto, il PCB affronta gradienti di temperatura molto netti (processore a 85°C, area della scheda adiacente a 30°C in soli 20 mm di distanza), transitori termici rapidi (variazione della temperatura di 30°C in meno di 5 secondi durante le transizioni del carico di lavoro) e il carico meccanico derivante dall'hardware di montaggio della piastra fredda che crea una tensione di compressione sostenuta (compressive stress) sulla superficie della scheda.
Integrazione PCB per il Raffreddamento a Liquido
- Precisione di Montaggio della Piastra Fredda: Caratteristiche di montaggio precise (inserti filettati, perni di allineamento, meccanismi di ritenzione a molla) che posizionano la superficie di contatto della piastra fredda entro ±25 μm dal coperchio del processore. La planarità della scheda è ristretta dallo standard ±0,75% a ±0,2% della diagonale per un contatto uniforme del TIM (Materiale di Interfaccia Termica): questo valore è verificato attraverso una profilometria ottica al 100% su ogni scheda prodotta.
- Gestione della Condensa: L'acqua refrigerata (chilled water) al di sotto del punto di rugiada (dewpoint) ambientale (comune nei climi tropicali e durante le transizioni di raffreddamento dell'impianto) crea un rischio di condensa sulle superfici delle piastre fredde e sulle aree adiacenti della scheda. Sono necessari rivestimenti protettivi selettivi (conformal coating in parilene o silicone) in prossimità delle interfacce delle piastre fredde su laminati ad alta Tg, canali di drenaggio appositamente progettati per deviare la condensa dai circuiti attivi e un trattamento superficiale idrofobico sul rame esposto.
- Resistenza ai Rapidi Cicli Termici: Il raffreddamento a liquido crea sbalzi di temperatura della scheda di 30°C in 3–5 secondi durante le transizioni del carico di lavoro (idle-to-full-load e viceversa). Materiali ad alta Tg (Tg ≥ 180°C, T260 > 60 min, T288 > 30 min) con un basso coefficiente di dilatazione termica (CTE) sull'asse Z (< 3,0%/°C al di sotto della Tg) prevengono la delaminazione, il barrel cracking (criccatura del cilindro dei via) e la fatica dei via (via fatigue) per gli oltre 100.000 rapidi cicli termici previsti lungo i 10 anni di vita del sistema.
- Ingegnerizzazione dello Spazio per i Connettori dei Fluidi: I raccordi a sgancio rapido (tipicamente accoppiamenti blind-mate senza gocciolamento) richiedono 25–35 mm di spazio libero (clearance) sul bordo della scheda per accogliere il corpo del connettore, l'instradamento del tubo flessibile e l'accesso per l'attrezzo di manutenzione. Questo occupa spazio prezioso sulla scheda e vincola il posizionamento dei componenti sull'intero PCB. Tali aree di divieto (keepout zones) devono essere definite nella fase iniziale di revisione dello schema, e non scoperte durante l'integrazione meccanica.
Alimentazione per Blade di Calcolo da 1500W+
I blade dei supercomputer con configurazioni di nuova generazione (doppia CPU da 350 W ciascuna, più quattro acceleratori GPU da 500 W ciascuno, più memoria e I/O) assorbono oltre 2.700 W totali, tutti convertiti dall'alimentazione del bus a 48V verso più rail di tensione di base (Vcore) inferiori a 1V sulla scheda del blade. Questa concentrazione di potenza supera qualsiasi altra applicazione PCB commerciale di un fattore 3–5, creando densità di corrente che richiedono approcci all'erogazione di potenza (power delivery) presi in prestito dall'elettronica di potenza industriale piuttosto che dalla progettazione di server convenzionale.A questi livelli di potenza, la perdita resistiva (resistive loss) nei piani in rame del PCB non è puramente una questione di efficienza: è un problema di stabilità termica. Una conversione da 48V a 0,75V a 500 A produce 375 W nel carico (load), ma anche una minuscola resistenza del piano (plane resistance) di 0,5 mΩ aggiunge 125 W di perdita I²R distribuita lungo il rame, creando un riscaldamento localizzato che aumenta ulteriormente la resistenza innescando un circolo vizioso (feedback loop positivo).
Architettura Estrema per l'Erogazione di Potenza
- Conversione Diretta 48V-Carico (Direct-to-Load): Eliminare il bus intermedio a 12V riduce le perdite di distribuzione di 4–6 volte e la sezione dei cavi di 16 volte. I PCB dei blade trasportano convertitori 48V-Vcore (tipicamente da 48V a 1V utilizzando un'architettura a due stadi: 48V-8V LLC + 8V-Vcore multiphase buck) con un instradamento progettato per transitori di commutazione a tensione più alta (ringing a 48V a 50–100 MHz) su layer di alimentazione multistrato dedicati con un'adeguata distanza di dispersione (creepage).
- Reti di Corrente in Rame Pesante (Heavy Copper): Una corrente del processore di oltre 600 A a 0,75 V richiede una resistenza del piano inferiore a 0,2 mΩ. Ciò viene raggiunto tramite gettate (pours) in rame pesante da 4–6 once con una larghezza minima di 50 mm, connessioni parallele tramite via multipli (oltre 40 via per transizione di alimentazione) tra i piani e minimizzazione dei cambi di layer (layer transitions) tra l'uscita del VRM e le balls di alimentazione del package del processore.
- Risposta in Tensione Dinamica: Disaccoppiamento distribuito (distributed decoupling) con condensatori a ESL ultra-basso (LICC o MLCC a geometria inversa) posizionati tramite simulazione di impedenza full-wave. Questo mantiene la tensione di core (Vcore) entro ±5 mV durante i transitori da 300 A/μs tipici degli eventi di lancio del kernel della GPU. Questi transitori sono il 50% più veloci delle transizioni di carico della CPU e richiedono un'induttanza della PDN (Power Delivery Network) corrispondentemente inferiore.
- Integrazione Termica dei Piani di Alimentazione: La distribuzione dei piani di alimentazione in rame pesante viene coordinata con la disposizione dei via termici (thermal via). Gli strati di rame da 4–6 once assolvono simultaneamente le funzioni di fornitura di energia (power delivery) e di dissipazione laterale del calore (heat spreading). Tuttavia, i tagli nei piani di rame (plane splits) necessari per l'isolamento dei vari domini di tensione introducono barriere termiche, le quali devono essere obbligatoriamente colmate tramite l'inserimento di array di via termici dedicati.
Schede Switch di Rete High-Radix a 112G PAM4
Le reti di interconnessione per supercomputer adoperano switch a 64–128 porte caratterizzati da topologie high-radix (Dragonfly, Fat-tree, Torus), ideali per minimizzare il diametro della rete e la latenza di coda (tail latency). Il PCB dello switch instrada 64+ porte di traffico 400G/800G attraverso un singolo ASIC centrale. Questo lo rende a tutti gli effetti uno dei progetti di [PCB ad alta velocità](/products/high-speed-pcb) (high-speed) più esigenti esistenti sul mercato: ogni singolo millimetro quadrato di superficie accoglie piste per segnali (signal traces) operanti a frequenze in cui il substrato del PCB s'avvicina ai propri intrinseci limiti fisici di perdita (loss limits).Un ASIC switch a 128 porte 400G possiede circa 4.096 linee (lanes) SerDes operanti a 112G PAM4 (con l'imminente comparsa del 224G PAM4 per le porte 800G); per ognuna di esse è indispensabile garantire un canale che soddisfi le rigorose specifiche IEEE 802.3ck concernenti l'insertion loss e la return loss. L'instradamento di 4.096 coppie differenziali provenienti da un singolo ASIC e dirette ai connettori OSFP edge-mounted (montati a bordo) lungo una board di circa 400×500 mm rappresenta, di fatto, la più colossale sfida d'instradamento ad alta velocità commercialmente realizzabile in termini di vincoli geometrici (geometrically constrained).
Progettazione e Fabbricazione della Scheda Switch
- Imponente Densità SerDes: 4.096 coppie differenziali a 112G PAM4 disposte a raggera dal BGA dell'ASIC di commutazione (composto da 7.000+ sfere con un passo di 0,8 mm) e rivolte ai cage OSFP/QSFP-DD112 edge-mounted, su board strutturate a 24–36 layer che offrono spessori/spaziature per le tracce (trace/space) di 3/3 mil applicati sui layer di segnale interni. Ne consegue il ricorso forzato a una struttura HDI con laminazione sequenziale per attuare il routing in uscita (escape routing) dall'ASIC.
- Loss Budget (Budget di Perdita) a 56 GHz: Il canale totale non deve eccedere i 25 dB al regime Nyquist di 56 GHz, con la quota di pertinenza del PCB tassativamente inferiore a 8 dB. Da qui la richiesta per materiali ultra-low-loss (Dk 3.0, Df < 0.0015 a 28 GHz, tipo Panasonic Megtron 7 o referenze affini), lamine di rame (copper foil) di categoria HVLP/RTF (Rz < 1,0 μm) e tessiture spread-glass (fibra espansa) o a intreccio bilanciato meccanicamente, atte ad aggirare le ingerenze del fiber weave effect ai sopracitati 56 GHz.
- La Sfida Termica dell'ASIC di Commutazione: Tra i 300 e i 600 W di smaltimento emessi dall'ASIC racchiusi nel cuore d'un die da soli 50×50 mm. A fronte di tali concentrazioni occorrono accorgimenti avanzati (per gestione termica ed erogazione di potenza) sovrapponibili a quelli operanti per le schede d'accelerazione GPU, gravati inoltre dal limite posto dall'impossibilità d'usare set di via termici poiché l'ASIC è recintato sui 4 lati dai routing dei segnali hi-speed.
- Precisione di Back-Drilling a 56 GHz: Il limite per gli scarti (via stubs) non deve debordare oltre i <5 mil ricorrendo ad operazioni di back-drilling guidate mediante allineamento laser, suffragate da certificazioni di profondità al 100% eseguite tramite sistemi automatizzati (automated cross-sectioning). Sul fronte dei 56 GHz, l'accrescimento finanche di un millesimo di pollice aggiuntivo innesca risonanze critiche da quarto d'onda (quarter-wave resonance notch) le quali portano ad erodere i margini di guadagno sul canale d'incirca 1 dB.
Fabbricazione ai Confini delle Capacità di Processo
I PCB per il supercalcolo richiedono processi di fabbricazione operanti a un indice di capacità documentato (Cpk) > 1,33 su parametri per i quali la normale produzione standard viaggia a un Cpk di 1,0 o persino inferiore. È l'incidenza in simili capacità (capability levels) a stabilire se una scheda da 28 layer sfocierà in rendimenti finali per lo yield del 90%+ (sostenibile su base commerciale) o precipiterà in un nefasto 60% (un dissesto commerciale catastrofico considerata la spesa d'oltre 800$ per scheda grezza (bare board)).Presso HILPCB, l'infrastruttura per i processi di lavorazione dedicati ai sistemi supercomputing è parametrata e monitorata a gradi massimi d'accuratezza (precision levels). Le stime in campo per le capacità manifatturiere sono a libera consultazione e revisione dei clienti per tutta la fase che ingloba l'accreditamento dei progetti operativi (program qualification).
Parametri Critici di Fabbricazione
- Registrazione Layer (Layer Registration): Appurata ai margini ±1,5 mil sui buildout sequenziali estesi fra 24–36 layer (la potenzialità del modulo si spalma sui picchi fino a 64 layer), avvalorata via ispezioni Rx sui riferimenti d'assetto misurati di ciclo in ciclo su ogni step di laminazione; scongiurati scompensi nel disallineamento fra le forature via e i pad impiegati sui reticoli escape route approntati per componenti BGA dotati di passo millimetrico 0,5 mm.
- Controllo dell'Impedenza: Standardizzata ad assetti del ±5% (a dispetto del valore canonico ±10%). Tale tolleranza presuppone passaggi all'acquaforte (etching) con correttori a fattore incidentale operati in temporale (real-time etch factor compensation) su processi gestiti ad inchieste SPC, laminazione assistita da controlli del calibro dello spessore dielettrico da ±0,5 mil e verifiche capillari sulla portata in peso d'appannaggio su ciascun pacchetto per i fogli/filmame rame in entrata.
- Registrazione di Foratura per Back-Drilling (Drill Registration): Espletata a soglie ±1,5 mil nel trattamento al traforo sui back-drilled via mirato al rientro delle deviazioni stub in limiti <5 mil; raggiunti tramite apparecchi visori ottici che accorpano sistemi dotati da retrospettiva calibrativa inerente lo scasso su foratura sommati ad inchieste d'approvazione automatica effettuate d'un fianco al set in carotaggio trasversale (cross-section measurement).
- Assemblaggio SMT per Ultra-Fine-Pitch: Posizionamento esatto a ±15 μm calato sull'assetto posato per matrici 7.000+ ball BGA. Certificato dai controlli attuati dopo il bagno al riflusso (post-reflow) passati a visore Rx 100% che ratificano il contenimento delle difformità ad isolati vòlti vacanti (voiding) al disotto del 20% su base per sferetta singola (per ball) ridotti ai <15% sui thermal pad; ben al disotto dei vincoli esibiti dagli standard JEDEC (stabiliti nel tetto massimo d'un limite a norma 25%), indispensabili d'altronde a salvaguardare il rendimento del modulo sotto la lente termica dissipativa.
Supporto del Ciclo di Vita Decennale per i Programmi Nazionali
Il perimetro operativo di un sistema di supercalcolo si distende su tappe della durata di 3–5 anni spazianti dallo stadio evolutivo di design all'iniziazione in ambiente, raggruppando finestre cicliche assolute (operational lifetimes) tra 7 e 12 anni ove i flussi d'impegno in budget rasentano facilmente quote che trascendono regolarmente il limite di 500 milioni di dollari. Lo stato di conformità garantita e il protrarsi delle medesime in seno al ciclo produttivo risultano indispensabili vettori a riscontro sui ritorni attesi da investimenti disposti su scala nazionale: un fabbricante che a distanza di 8 anni non assicuri ai partner logiche analoghe alla riedizione costringerebbe al varo un dispendioso ciclo di ri-ingegnerizzazione (redesign) a livello sistema, col rischio collaterale d'innescare l'anticipo ad esaurimento per la macchina (premature retirement).Modello per il Ciclo di Vita di Progetto (Lifecycle Framework)
- Primo Certificato e Validazione (First-Article Qualification): Collaudo e ratifica esaustiva sulla validità intrinseca nel segmento SI (Signal Integrity) inerente le tracce, che prevede calibrazioni d'impedenza via TDR (Time-Domain Reflectometer), rilevamento dell'impronta S-parameter scalata sino alla quota dei 67 GHz ed ispezioni incrociate operate all'Eye Diagram ad agio in ambiente 112G PAM4. Seguono in appendice disamine incanalate in ambito dispersione calorifera accoppiata ad allineamenti alle tolleranze dimensionali attenute ai perimetri delle direttive sancite all'interno d'attestazione in formula AS9102. Tutte le istruzioni ricomprese dal volume in qualifica passano nell'immediato quale dogma produttivo che prevarrà durante l'intero orizzonte assegnato alla durata per il programma.
- Sviluppo di Prototipi (Prototype Builds): Produzioni iniziali tarate in piccoli numeri variabili tra le 5 e 50 boards dedite ai passaggi chiave del system bring-up (esame attivativo e start system), al settaggio del firmware assieme a tutto l'alveo dei riscontri in seno all'integrazione. Integrazione agli appunti emanati mediante ECO (Engineering Change Orders) in spazi di tolleranza contenuti in finestre dalle 48 ore lavorative, a favorevole sostegno allo slancio in dinamismo sulle continue varianti dettate d'intervento sulla macro area dell'ingente processo votato per la ricerca al bug (system debug phase).
- Certificazioni Assolute sul Piano a Dispersione Termico e Raffreddamento Liquido (Flatness Certification): Inappellabili conferme sul raggio assorbito dal test eseguito su quote misurate in profilometrie ottiche sulla base 100% dell'interezza del parco stampato con apprensione dei rilievi su dislivelli massimi contenuti nei parametri nominali da ±0,2%. Mappatura minuziosa per lotto/scheda archiviata con certificazione traslitterata assieme alla conformità del lotto originario d'estrazione con codice serializzato a rilascio dei risultati decifrati tramite standard in lettura digitale che presiede all'omologazione atta al varo sulle predisposizioni destinate per piastre di calore (cold plate).
- Vincoli ed Invariabili a Orizzonte Esteso Oltre ai 10 Anni (Material and Process Lock): I comparti attinenti lo stampo ai reparti industriali d'estrazione in materiale accreditato a distinta (approvvigionato con estensioni e salvaguardie appaianti scorte integrative, anche subentrate alle clausole di variazioni EOL per l'originario) accompagnati dalla tracciatura all'identico passo che attiene l'orizzonte al programma in vita con laminazioni blindate e protocolli di foro ad iterazione sicura, atti e sigillati, senza variazione alcuna a monte. Assicurata e preposta espansione in raddoppio ad ottemperanza in tempi prolungati ad orizzonte di vita intercorsa ad intervalli fino a 8-12 anni a calco dall'ordinamento originario senza innesco ai colli in rilascio obbligatorio per un ritorno alla riomologazione totale del processo.
Programmi di PCB per Supercalcolo in HILPCB
HILPCB produce PCB per il supercalcolo destinati ai fornitori di sistemi impegnati nella costruzione di macchine di classe petascale ed exascale, servendo programmi e commesse governative presso laboratori nazionali, agenzie e istituti dediti a compiti operanti nell'area della Difesa lungo tre Continenti.
Nel corollario e paniere afferente alle opzioni estraibili spicca e si consolida a referenza per lo spazio industriale ad ingegno un raggio allargato al computo delle lavorazioni fino alle quote su HDI con impilamenti e costruzioni di calibro sino ai 64 layer a registrazioni sequenziali e devianze entro ±1.5 mil, assieme a materiali e resine Ultra-Low-Loss concepite ai carichi dell'area segnale afferente ai reami sui 112G PAM4 tarati alla frequenza record di picco di 56 GHz garantendo al modulo contributi assorbenti massimi per lo standard di rete del PCB ristretti al limite dei <8 dB; ad esso collimato i layout ed instradamenti calati su supporti al massimale in strato per lamine in derivazione da Heavy Copper di densità e portate dalle 4–6 oz su vettoriali preposti all'alimentazione sui blade dalla capacità preposta e smaltimento >1.500W ove le tolleranze di portanza al tracciato su piano impediscono esondamenti sui margini limitrofi al <0.2 mΩ d'ingombro resistivo. Comprendente in parallelo integrazioni dirette e collaudate su architetture predisposte al liquid cooling con quote garantite in ottiche di Planarità al ±0.2% misurato via macchinario a profilometria d'appoggio ottico e carotaggi in back-drill ad omologazione e verifiche continue e blindate nei margini a <5 mil per via stub con controlli espletati ad accuratezza sul 100%. Il corollario riempie in calco perfetto l'adempimento IPC-6012 Classe 3 incanalando le commesse assieme ai contratti al mandato sulla tenuta d'impianto sulle riserve materiale sino all'arco esteso all'intero decennio.
FAQ sui PCB per il Supercalcolo
Perché la planarità (flatness) del PCB è controllata in modo così rigoroso per i blade da supercalcolo?
I compute blade in assetto exascale dissipano dai 1.500 W ai 2.500 W e fanno affidamento su piastre di raffreddamento a liquido diretto (cold plates) che devono accoppiarsi alla perfezione con i processori. Le normali tolleranze di planarità dei PCB standard (±0,75%) consentirebbero una deformazione (warpage) tale da interrompere il contatto con il materiale di interfaccia termica (TIM). Manteniamo una planarità del ±0,2% proprio per garantire un trasferimento di calore efficiente e prevenire il thermal throttling (strozzamento termico causato dal surriscaldamento).
In che modo la resistenza del piano di alimentazione influisce su un blade di calcolo da 1.500 W?
Quando si erogano centinaia di ampere a tensioni inferiori a 1V, persino una minuscola resistenza del piano (plane resistance) di soli 0,5 mΩ può innescare un surriscaldamento parassita I²R di oltre 100 W all'interno del PCB stesso. Per aggirare questo problema, occorrono piani in rame pesante (heavy copper) da 4-6 once, vie di transizione ottimizzate e un'architettura 48V "direct-to-load" che minimizzi drasticamente le perdite di distribuzione (distribution losses).
Cos'è il "fiber weave effect" (effetto della trama della fibra) e come influisce sui segnali 112G PAM4?
Alle frequenze di Nyquist di 56 GHz, le fessure microscopiche tra i fasci di fibra di vetro nel materiale FR-4 standard introducono variazioni periodiche dell'impedenza ogni volta che una traccia del segnale le attraversa. Per ovviare all'inconveniente, le schede di interconnessione per i sistemi exascale impiegano speciali trame a fibra di vetro "espanse" (mechanically spread-glass weaves) assieme a dielettrici a bassissima perdita (ultra-low-loss), uniche garanzie capaci di salvaguardare un'immacolata integrità del segnale (signal integrity).
