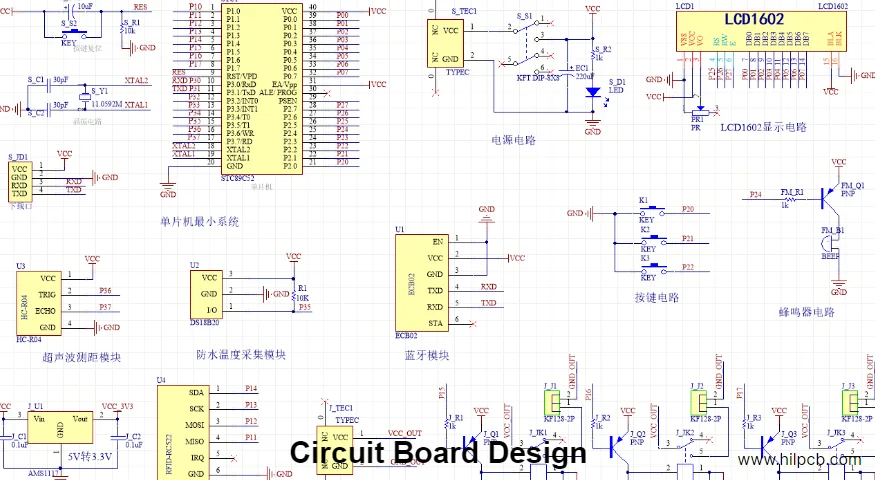

Профессиональное проектирование PCB (проектирование печатных плат) переводит схему в физическую компоновку платы, которая в зависимости от проекта может использовать один или несколько медных слоев. Определяйте ограничения производства и сборки плат вместе с требованиями к сигналу, питанию, теплу и механике; проверка DFM сама по себе не подтверждает электрические характеристики или выход годных.
Надежная компоновка платы связывает схему, стек-ап, размещение компонентов, ограничения трассировки и производственные данные. Это руководство описывает эти этапы и проверки, необходимые перед выпуском файлов производства и сборки.
Что такое проектирование PCB?
Проектирование PCB — это систематический инженерный процесс преобразования электронной схемы в физические слои, медные трассы, отверстия и посадочные места компонентов, которые можно надежно изготовить в готовую печатную плату.
Полный процесс проектирования PCB включает шесть критических инженерных этапов:
- Ввод схемы и генерация netlist: определение компонентов, соединений выводов и функций схемы, затем проверка поддерживаемых электрических правил (ERC). ERC не доказывает, что схема выполняет предназначенную функцию.
- Проектирование стек-апа: задание толщин диэлектрика core и prepreg, толщины меди (например, 1 oz / 2 oz) и назначения слоев для достижения целевого контролируемого импеданса (например, 50 Ω одиночный, 90/100 Ω дифференциальный).
- Планирование и размещение компонентов: группировка функциональных блоков (питание, RF/аналог и высокоскоростной цифровой; участкам радиочастотной схемы помогает функциональное разделение и непрерывные опорные плоскости), размещение критических развязывающих конденсаторов рядом с выводами питания IC и минимизация контуров возврата больших токов.
- Трассировка с учетом ограничений: прокладка высокоскоростных шин, дифференциальных сигналов, цепей питания и плоскостей земли с соблюдением согласования длин, расстояний для перекрестных помех по результатам анализа связи и интерфейсных ограничений импеданса.
- Design Rule Check (DRC) и проверка DFM: проверка настроенных правил трасса/зазор, кольца, отверстие-медь, паяльной маски и thermal relief относительно предлагаемого процесса. DRC не выявляет все ошибки схемы, посадочных мест, сборки или системы.
- Формирование производственных документов: согласование выходного пакета, например Gerber с NC-сверлением/netlist/чертежами или обмен ODB++/IPC-2581 с требуемым содержимым. Включайте BOM, данные размещения, сборочные чертежи, варианты и требования к программированию/тестам при заказе сборки; форматы не содержат автоматически все документы.
1. Важность технологичности конструкции (DFM)
Проектирование PCB для производства применяет ограничения изготовления и сборки на этапе компоновки. Ранняя проверка может выявить несовместимую геометрию или отсутствующие данные, но производственные дефекты и ошибки проектирования все равно возможны; фиксируйте проверенный объем, открытые вопросы и ответственного за выпуск.
a) Раннее сотрудничество проектирования и производства
Предоставляйте предполагаемый стек-ап, материал, медь и конструкцию переходных отверстий заранее. Согласуйте с предполагаемым производителем проверку зазоров, отверстий, совмещения и доступа для сборки; согласуйте предлагаемые изменения с владельцем проекта до выпуска.
b) Оптимизация правил проектирования
Задавайте правила проекта исходя из предложенной производственной конструкции и утвержденных данных компонентов. Проверяйте:
- Минимальная трасса/зазор
- Зазоры отверстие-медь
- Трассировка с контролем импеданса
- Допуски паяльной маски и трафарета
Ранняя координация DFM может сократить предотвратимые итерации, но экономию времени нужно измерять относительно сопоставимой базы проекта, а не обещать как фиксированные 30%.
c) Оптимизация стоимости и выхода
Сравнивайте стандартные отверстия, материалы и стек-апы там, где это допускают электрические и механические требования. Оценивайте выход панели, затраты на настройку, тестирование и материалы на одной базе приемки; более дешевая конструкция может потребовать новой геометрии или квалификации.
2. Целостность сигнала и питания в современных проектах
Современные интерфейсы требуют ограничений, соответствующих фактическим скоростям фронтов, напряжениям и длинам каналов. Анализ целостности сигнала может моделировать выбранные трассы и неоднородности; анализ целостности питания отдельно рассматривает поведение регулятора, развязку и импеданс обратного пути. Ни одно моделирование не гарантирует прохождение EMC без физической проверки.
Для соответствующих интерфейсов определите результаты проверки, например:
- Трассировка с контролем импеданса
- Правильная развязка и опорная земля
- Анализ перекрестных помех и отражений
- Оптимизация дифференциальных пар
Подтверждайте эти модели на представительных прототипах и при контролируемом переходе к производству плат. Пересматривайте замены и производственные изменения, влияющие на моделируемый канал или PDN.

3. Проектирование плат для тепловой и механической надежности
Проектирование платы должно учитывать температуру установки, потери мощности, охлаждение, крепление, корпус и механические нагрузки. Определяйте приемку по фактическим рабочим условиям и условиям отказа, а не по обобщенной маркировке надежности.
Моделируйте медь, стек-ап, корпус/крепление и пути к охладителю совместно. Проверяйте тепловые переходные отверстия, толстую медь и свойства температуры/CTE ламината с фабрикой плат для фактической конструкции; только Tg не определяет непрерывную рабочую температуру. Проверяйте температуры прототипа, напряжения при монтаже и соответствующие циклы, прежде чем делать выводы о сроке службы.
4. Инструменты и процесс, которые синхронизируют команды
Согласуйте CAD-инструмент/версию, доступ к нативным файлам, ответственность за библиотеки и форматы обмена для производства. Названный CAD-инструмент не подтверждает лицензию поставщика, объем услуг или охват проверки.
Документированный совместный процесс должен включать:
- Управление файлами с контролем версий
- Автоматическую проверку Gerber и сверления
- Документацию стек-апа для прослеживаемости
- Готовые к производству документы для прототипирования плат
- Моделирование схем для поддерживаемых ранних анализов с подходящими моделями; браузерная демонстрация не подтверждает ни полное изделие, ни PCB
Сравнивайте экспортированные слои, сверление, netlist и данные сборки с выпущенной ревизией CAD, включая единицы, начало координат, сопоставление слоев и варианты. Проверки в просмотрщике и обратная связь от производства снижают риск несоответствий, но не заменяют электрическую или системную проверку.

5. Почему подход HILPCB к проектированию плат работает
Эффективная передача связывает решения по схеме и компоновке с производственным чертежом, данными изготовления и требованиями сборки. HILPCB может проверить согласованный пакет конструкции на технологичность и дать обратную связь до запуска производства.
- Объем и ответственность: Отдельно подтверждайте проектирование, изготовление, сборку, специализированный анализ и субподрядные операции, с ответственностью за выпуск и управление изменениями.
- Проверка DFM: Раннее фиксируйте конфликты геометрии/процесса и предлагаемые изменения; экономия и предотвращенные переделки зависят от фактического проекта и последующей работы.
- Качество в соответствии со стандартами: Указывайте применимые рекомендации IPC-2221, посадочные места IPC-7351 и класс исполнения голых плат IPC-6012 в соответствии с продуктом и заказом. Отдельно подтверждайте действующие сертификаты качества поставщика и их область действия.
- Релевантный опыт: Запрашивайте сопоставимые записи о конструкции и испытаниях для применения; одно название отрасли не является доказательством квалификации.
- Контролируемая передача: Согласуйте результаты услуг проектирования PCB, утвержденные изменения и выпущенную ревизию. Приемка DFM отличается от разрешения на производство, сборку или квалификацию продукта.
Привязывайте предложенный объем услуг и пакет доказательств к фактической ревизии платы и заказу.
Частые вопросы
Что представляет собой процесс проектирования PCB?
Процесс связывает ввод схемы, планирование стек-апа, размещение компонентов, трассировку с учетом ограничений, проверку DRC/DFM и вывод производственных файлов. Затем проверка на прототипе и в системе подтверждает, соответствует ли выпущенный проект предполагаемым требованиям.
Какое программное обеспечение лучше для проектирования плат?
Выбирайте ПО по требуемой трассировке/анализу, библиотекам, совместной работе, контролю версий и производственным выходам. Подтвердите текущую поддержку и передачу нативных файлов, особенно при продолжении старого проекта; одно название бренда не определяет качество проекта.
Как сделать проект платы проще для производства?
Следуйте принципам Design for Manufacturing (DFM): стандартные посадочные места, достаточные зазоры трасс, четкие тестовые точки и простые стек-апы. Ранняя обратная связь производителя помогает выявить конфликты; закройте пункты проверки и утвердите фактическую конструкцию до производства.
Сколько стоит проектирование печатной платы?
Стоимость зависит от сложности платы, числа слоев, времени проектирования и требований к моделированию. Запрашивайте цену для фактического объема, включая работу с библиотеками, анализ, итерации проверки, передачу нативных файлов и поддержку прототипа; высокоскоростные или RF-ограничения могут потребовать специалистов.
Каковы ключевые факторы при проектировании высокоскоростных плат?
Высокоскоростное проектирование PCB требует контролируемого импеданса, коротких сигнальных путей и правильного возврата земли. Используйте моделирование и проверку для конкретного интерфейса. Back-drilling полезен, когда неиспользуемые stubs переходных отверстий существенно влияют на канал; он не обязателен для каждой высокоскоростной трассы.
Как найти надежные услуги проектирования и сборки плат?
Изучите поставщика, фактический объем проектирования/сборки, сопоставимые доказательства конструкции, принимаемые форматы данных, управление изменениями и ответственность за испытания. Проверьте соответствующий сертификат QMS и его площадку/область; ссылка на стандарт проектирования IPC сама по себе не является сертификацией поставщика.
Проектирование плат — то же самое, что проектирование PCB?
В этом руководстве оба термина означают работу от схемы до компоновки и передачу в производство. Уточняйте, включает ли заказ разработку схемы, библиотеки, компоновку, анализ, данные сборки или проверку, чтобы терминология не скрывала пробел в объеме.
Что такое проектирование PCB для производства (DFM)?
Проектирование PCB для производства — это практика применения ограничений изготовления и сборки (минимальная ширина и зазор трасс, зазор отверстие-медь, кольца, барьеры паяльной маски и правила панелизации) во время компоновки, а не после нее. Ранняя проверка может сократить предотвратимые итерации, когда замечания устраняются. Согласуйте объем проверки производства PCB, предлагаемые изменения геометрии и процесс утверждения для фактического предложения.
Прототип платы обеспечивает заданные измерения непрерывности, функции, тепла и интерфейсов. Само его изготовление не подтверждает netlist или охлаждение; фиксируйте испытания, условия и результаты до серийного выпуска.
