Правильный выбор партнёра по производству печатных плат может определить успех или провал вашего электронного проекта. Разрабатываете ли вы потребительскую электронику, промышленное оборудование или передовые IoT-устройства, понимание процессов производства PCB помогает принимать обоснованные решения о качестве, стоимости и сроках поставки.
Изготовление незапаянной платы формирует проводники, отверстия, изоляцию и финишные покрытия. Закупка компонентов, установка, пайка и испытания сборки — отдельные операции, которые должны быть явно включены в заказ.
Для запроса коммерческого предложения укажите, нужна ли вам незапаянная плата или собранная плата с компонентами, затем задайте стек, материал, геометрию, количества и план приёмки. На странице услуги производство PCB перечислены исходные данные для анализа изготавливаемости и запроса предложения.
Почему качество производства PCB важно
Производственные дефекты и неконтролируемые изменения могут повлиять на характеристики изделия и графики сборки. Риски, которые следует учитывать:
- Отказы схем в эксплуатации, ведущие к дорогостоящим отзывам
- Нестабильное качество, вызывающее задержки сборочной линии
- Задержки поставки, срывающие критические сроки запуска продукта
- Скрытые затраты на доработку и проблемы качества
Контролируемые процессы, контроль и прослеживаемость снижают эти риски, но не устраняют все скрытые дефекты и задержки цепочки поставок.
Чем отличается профессиональное производство печатных плат
Современные производственные возможности
Современное производство PCB требует сложного оборудования и опыта для соответствия сегодняшним требованиям:
Высокоточное производство:
- Ширина/зазор проводников: опубликованный маршрут HILPCB по высокоскоростным платам указывает 3/3 mil для стандартного и 2/2 mil для продвинутого уровня. Указывайте готовую геометрию по слоям, толщине меди и процессу; подтверждайте возможность тонких проводников для реальной конструкции
- Допуски позиционирования отверстий: согласуйте тип отверстия, готовый диаметр, метод совмещения и утверждённый чертёж возможностей
- Совмещение слоёв: установите целевое значение для конкретного стека и проверьте его на производственных купонах
- Управляемый импеданс: тот же опубликованный маршрут указывает ±10% для стандартного и ±5% для продвинутого уровня. Задайте целевое значение и допуск для каждого интерфейса и проверьте по репрезентативным тест-купонам и согласованному методу измерения
Эти ссылки на маршруты не гарантируют, что независимые предельные значения можно объединить, или что конкретный проект платы прошёл квалификацию. До заказа подтвердите с HILPCB полный стек слоёв, медь и конструкцию.
Широкий выбор материалов:
- Платы FR4: экономичный стандарт для большинства применений
- Высокочастотные платы: для RF- и 5G-применений, требующих низких потерь сигнала
- Платы на металлическом основании: превосходный теплоотвод для LED и силовой электроники
- Гибкие платы: для носимых устройств и применений с ограниченным пространством
- Платы Rogers: премиальные материалы для требовательных RF-применений
Подтверждения качества, признания и соответствия по веществам
Проверьте, какие подтверждения требуются для вашего изделия, предприятия-поставщика и рынка; у этих элементов разные области действия:
- ISO 9001:2015 — системы менеджмента качества
- IATF 16949 — стандарты автомобильной промышленности
- ISO 14001 — экологический менеджмент
- Признание UL — специфическое признание компонента с ограниченной областью действия, которое проверяется по номеру файла
- Соответствие RoHS — требования к ограниченным веществам, требующие подтверждений материала и поставщика
🏆 Преимущества производства PCB HilPCB
✅ Подтверждения качества
Запросите актуальный сертификат и область действия предприятия-поставщика, определённые критерии дефектов, охват контроля и записи качества по партии.
⚡ Быстрые сроки
Согласуйте срок изготовления после проверки доступности материала, стека, оснастки, количества и требуемых испытаний; определите контрольные точки запуска и поставки.
💰 Конкурентные цены
Сравнивайте затраты на материал, оснастку, контроль, сборку, доставку и срочность на одинаковой основе спецификации и количества.
🔧 Экспертная поддержка
Определите в заказе ответственность за DFM-анализ, утверждение инженерных изменений, производственную документацию и эскалацию проблем.
Полный процесс производства PCB
Понимание производственного процесса помогает оптимизировать конструкции и задавать реалистичные ожидания по качеству и срокам.
Шаг 1: Анализ проекта и DFM
До начала производства профессиональные изготовители выполняют анализ технологичности (DFM) для выявления потенциальных проблем:
- Проверка ширины и зазоров проводников на соответствие производственным возможностям
- Оптимизация размера и размещения переходных отверстий для точности сверления
- Анализ размещения компонентов с учётом требований сборки
- Оптимизация стека по электрическим характеристикам и стоимости
Устраните замечания DFM до изготовления оснастки и сохраните утверждённые изменения. Анализ технологичности не проверяет работу схемы и не устанавливает гарантию выхода годных в производстве.
Шаг 2: Выбор и закупка материалов
Выбор материала основания существенно влияет на характеристики, надёжность и стоимость PCB:
Стандартные применения: платы FR4 обеспечивают наилучший баланс характеристик и стоимости для большинства электронных устройств.
Высокоскоростные/RF-применения: высокочастотные платы со специализированными диэлектриками минимизируют потери сигнала и сохраняют контроль импеданса.
Теплоотвод: платы на металлическом основании эффективно отводят тепло в драйверах LED и силовой электронике.
Гибкие схемы: гибкие платы позволяют создавать инновационные формфакторы для носимых устройств и компактных применений.
Используйте калькулятор импеданса для предварительных оценок однородных линий, затем сверьте результат с готовым стеком изготовителя и требованиями канала.

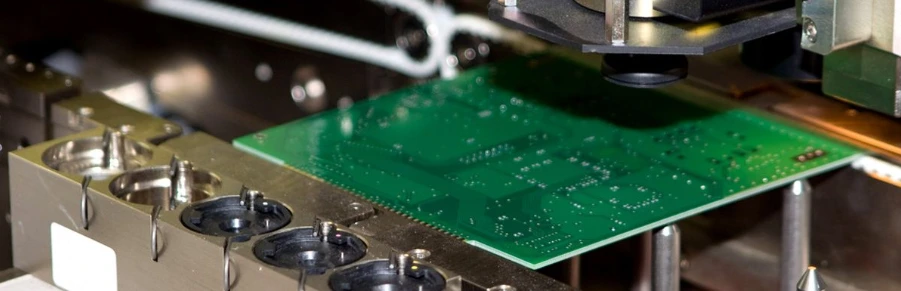

Шаг 3: Высокоточный производственный процесс
Современное производство PCB следует строго контролируемой последовательности:
Формирование слоёв:
- Начать с заданного фольгированного ламината и связующих материалов
- Нанести и проэкспонировать резист, затем протравить рисунок схемы внутренних слоёв
- Проверить внутренние слои и подготовить поверхности для сцепления
- Спрессовать керны, препрег и внешнюю медь для многослойных печатных плат по утверждённому стеку и режиму отверждения
Операции сверления:
- Сверление с ЧПУ для переходных и компонентных отверстий
- Прецизионное лазерное сверление для HDI-плат, требующих микровиа
- Очистка отверстий и подготовка поверхности

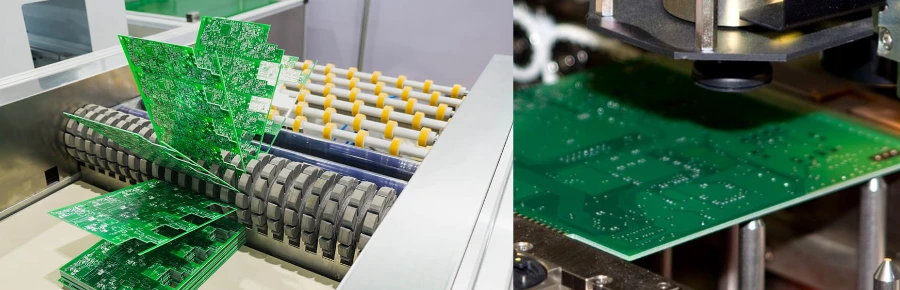

Металлизация и финишная обработка:
- Засеять стенки отверстий выбранным методом химической меди или прямой металлизации
- Гальванически нарастить заданную медь и сформировать внешние схемы по утверждённому панельному/схемному процессу
- Нанести паяльную маску и маркировку, затем выбранное покрытие — HASL, ENIG или OSP; точная последовательность зависит от процесса

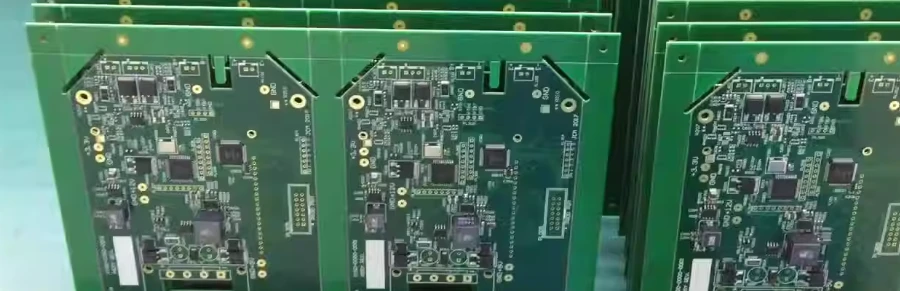

Шаг 4: Контроль качества и испытания
Профессиональные производители PCB внедряют комплексный контроль качества:
Автоматизированный контроль:
- Оптический контроль размерной точности
- Электрический тест на целостность и изоляцию
- Измерение импеданса для схем с управляемым импедансом
- Визуальный контроль на применимые дефекты качества изготовления и поверхности
Стандарты испытаний:
- Применимая спецификация характеристик незапаянной платы и класс контроля, с визуальными критериями приёмки IPC-A-600 при согласовании
- Требования J-STD-001 к паяным сборкам, когда сборка входит в объём; они не заменяют приёмку незапаянной платы
- Клиентские испытания, выборка и пределы приёмки
- Статистическое управление процессом для определённых измеримых характеристик процесса
Наши комплексные услуги тестирования печатных плат помогают оценить согласованные критерии приёмки; не каждая функциональная характеристика покрывается испытаниями незапаянной платы.
Как выбрать правильного партнёра по производству PCB
Настоящий партнёр по PCB должен предоставлять больше, чем просто изготовление. Сегодняшние проекты требуют производителя, способного выпускать широкий спектр типов PCB, а также обеспечивать полную сборку, испытания и поддержку жизненного цикла. Мудрый выбор гарантирует не только надёжные платы, но и более плавное производство и быстрый вывод на рынок.
Ключевые возможности, на которые стоит обратить внимание
- Полный спектр PCB: от однослойных и двухслойных до продвинутых многослойных плат, HDI, гибких, жёстко-гибких, на металлическом основании и высокочастотных плат
- Компетенция в сборке: полные услуги сборки PCB, включая SMT, монтаж в отверстия, смешанную технологию и решения под ключ
- Производственная точность: возможность тонких проводников, сверление микровиа, множество финишных покрытий (ENIG, HASL, OSP) и работа с продвинутыми материалами
- Системы качества и охват испытаний: актуальные сертификаты предприятия при необходимости, согласованные критерии IPC, контроль/выборка, прослеживаемость и измеряемый контроль процессов; различайте электрические испытания незапаянной платы и функциональные испытания сборки
- Инженерная поддержка: DFM-анализ, прототипирование, консультации по проектированию и техническое сотрудничество для оптимизации выхода годных и снижения затрат
Почему завод PCB HilPCB
Отправьте HILPCB файлы платы, стек, BOM при необходимости сборки, количества и требуемые отчёты для ограниченного предложения. Подтвердите для этого заказа предприятие-поставщика, процессы изготовления и сборки, ответственность за закупки и пределы испытаний, а не выводите их из общей формулировки услуги.
Для прямого обзора поддерживаемых типов конструкций, инженерного анализа, объёма испытаний и данных для предложения см. нашу страницу услуги производство PCB и анализ DFM.
Стратегии оптимизации затрат
Факторы, влияющие на стоимость производства PCB
Сложность проекта:
- Число слоёв и сложность стека
- Типы переходных отверстий (сквозные или микровиа)
- Минимальные требования к ширине и зазорам проводников
- Особые элементы (глухие отверстия, встроенные компоненты)
Выбор материалов:
- Стандартный FR4 или специальные материалы
- Требования к толщине меди
- Выбор финишного покрытия
- Спецификации толщины
Объём и сроки:
- Количества прототипов или серийного производства
- Стандартная или ускоренная поставка
- Эффективность использования панели
- Затраты на наладку и оснастку
Советы по экономичному производству
- Оптимизируйте использование панели: проектируйте размеры PCB для эффективного размещения на стандартных панелях
- Стандартизируйте материалы: по возможности используйте распространённые толщины и веса меди
- Проверьте число слоёв: сравнивайте варианты с меньшим числом слоёв только если трассировка, опорные плоскости, целостность питания и выход годных остаются приемлемыми
- Выберите подходящее покрытие: сбалансируйте требования к характеристикам и соображения стоимости
- Планируйте под объём: учитывайте долгосрочные потребности в объёме в начальных проектных решениях
Работа с вашим производственным партнёром
Успешное управление проектом
Чёткая коммуникация:
- Предоставляйте полные спецификации и требования
- Устанавливайте ясные сроки и контрольные точки
- Поддерживайте регулярные обновления статуса проекта
- Документируйте все изменения и утверждения
Сотрудничество в проектировании:
- Используйте DFM-экспертизу производителя
- Учитывайте производственные ограничения на ранних этапах проектирования
- Проверяйте и утверждайте прототипы до производства
- Планируйте требования к испытаниям и валидации
От проектирования к производству
Переход от индивидуального проектирования печатных плат к производству требует тщательного планирования:
- Финализация проекта: завершить электрическую и механическую валидацию конструкции
- Фаза прототипов: построить и испытать прототипы для валидации проекта
- Подготовка производства: финализировать спецификации и производственную документацию
- Производство: выполнять производство с контролем качества
- Планирование сборки: координировать с услугами сборки печатных плат
Лучшие практики выбора компании-производителя печатных плат
При оценке вариантов производства печатных плат рассматривайте общее ценностное предложение, а не только цену. Правильный производственный партнёр становится продолжением вашей инженерной команды, способствуя успеху продукта через:
- Превосходство качества: стабильные, надёжные изделия, укрепляющие вашу репутацию
- Техническая экспертиза: инженерная поддержка, улучшающая ваши конструкции
- Надёжность цепочки поставок: своевременная поставка, поддерживающая ваши бизнес-цели
- Оптимизация затрат: эффективные процессы, повышающие вашу маржу
Для рекомендаций по выбору правильного производственного подхода см. наше полное руководство по закупке печатных плат.
Часто задаваемые вопросы о производстве печатных плат
Как производятся печатные платы?
Для обычной многослойной платы с металлизированными отверстиями процесс включает анализ проекта, экспонирование/травление и контроль внутренних слоёв, прессование, сверление, подготовку/металлизацию отверстий, наращивание меди и формирование внешних схем, паяльную маску/маркировку, финишное покрытие, контурирование и финальный контроль/электрический тест. Конструкции HDI с последовательным прессованием, гибкие и другие добавляют или меняют шаги.
Как проектные файлы превращаются в принятую готовую плату?
Изготовитель использует утверждённые фотошаблоны, данные сверления, стек, материал и чертёж для создания оснастки и технологических инструкций. Согласуйте до запуска готовые размеры, медь/металлизацию, качество изготовления, охват электрического теста и любые импеданс-купоны. Контроль демонстрирует определённые проверки приёмки, а не все возможные характеристики схемы.
В чём разница между изготовлением и сборкой?
Изготовление производит незапаянную плату. Сборка добавляет закупку компонентов, нанесение паяльной пасты, установку, оплавление или пайку в отверстия и согласованные контроль/программирование/функциональные испытания. Поток производства печатных плат и объём сборки должны указывать, какая сторона отвечает за каждую операцию.
Какие подтверждения следует запросить у компании-производителя PCB?
При необходимости запрашивайте актуальные сертификаты качества конкретного предприятия, применимые данные признания UL, подтверждения материала/веществ, достижимые пределы конструкции и образцы записей контроля/испытаний. Сравнивайте предложения по одному чертежу, количествам, отчётам и правилам управления изменениями; один сертификат не гарантирует выход годных или пригодность.
Используется ли один и тот же процесс для всех плат?
Нет. Односторонние платы, обычные многослойные, последовательные HDI, гибкие схемы и конструкции на металлическом основании имеют разные маршруты сверления, сцепления, металлизации и обращения. Соотносите процесс с утверждённой конструкцией и валидируйте изменения до производства.
Готовы начать ваш проект производства PCB?
Предоставьте выпущенную конструкцию, спецификацию материала/стека, количество, требуемые даты и план приёмки, чтобы изготовление и возможная сборка оценивались на общей основе.
Что согласовать до запуска:
- ✅ Подтверждения качества: согласовать охват контроля, размеры выборки, пределы приёмки и записи
- ⚡ График: подтвердить доступность материала, оснастку, контрольные точки испытаний и поставки
- 💰 Предложение: разделить оснастку, стоимость единицы, контроль, сборку и логистику
- 🔧 Инженерный анализ: устранить замечания DFM и контролировать выпущенные изменения
- 🏆 Подтверждения поставщика: запросить соответствующие сертификаты предприятия, производственные записи и авторизованные рекомендации
Проверьте первое изделие по выпущенному чертежу и отчётам, затем определите, какие изменения материала, процесса или проекта вызывают повторное утверждение.
Свяжитесь с нашей инженерной командой сегодня, чтобы обсудить требования вашего проекта и узнать, как наши передовые производственные возможности могут воплотить ваши инновационные проекты в жизнь.
