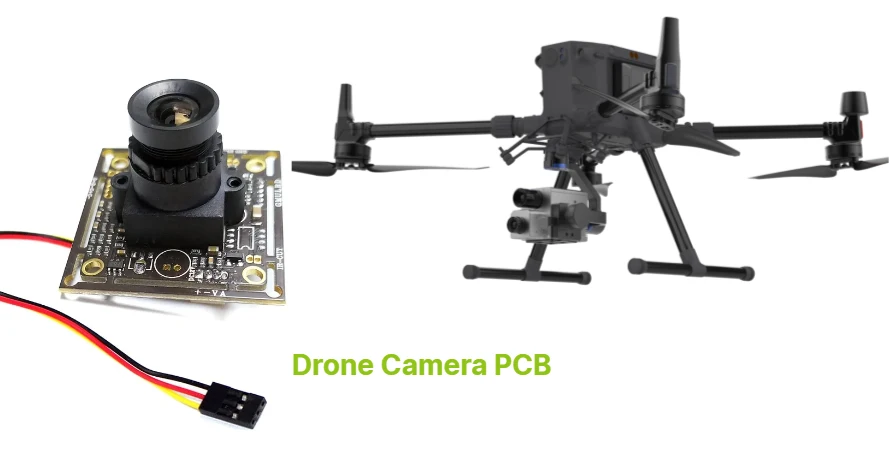

Производство и интеграция плат камер для дронов от HILPCB

Высокопроизводительные решения для печатных плат камер дронов от HILPCB для аэрофотосъемки, картографирования и применения в БПЛА с легким и надежным дизайном.

От потребительских квадрокоптеров до профессиональных дронов для аэрофотосъемки и передовых беспилотных летательных аппаратов наблюдения — каждый высокопроизводительный БПЛА зависит от сети точно спроектированных печатных плат, оптимизированных для полета. В HILPCB мы не просто производим платы для камер дронов — мы предлагаем комплексные электронные решения, включая платы управления полетом, платы стабилизации подвеса, платы распределения питания и полную сборку «под ключ». Наши возможности объединяют принципы легкого дизайна, передовую обработку изображений, системы беспроводной передачи и надежное управление питанием в компактных, оптимизированных для полета решениях. Разрабатываете ли вы профессиональный дрон для кинематографии, БПЛА с искусственным интеллектом для картографирования или потребительскую платформу для аэрофотосъемки — мы обеспечиваем производственную точность, инженерную экспертизу и эффективность цепочки поставок, чтобы быстрее вывести ваш продукт на рынок.

Архитектура платы для камеры дрона и дизайн, оптимизированный для полета

Плата модуля камеры дрона обычно обслуживает датчик изображения, стабилизацию питания и высокоскоростной интерфейсный тракт камеры; обработку управления полётом и дальние радиоканалы можно вынести на отдельные авиационные платы. Основная архитектура плат для камер БПЛА включает:

  • Высокочувствительные CMOS-датчики изображения с интерфейсами MIPI CSI-2, оптимизированные для аэрофотосъемки
  • Специализированные процессоры обработки изображений (ISP) для стабилизации видео в реальном времени
  • Микроконтроллеры управления полетом для контроля положения и ориентации платы аэрофотосъемки
  • Специфика плат для квадрокоптеров: интерфейсы ESC, управление моторами и интеграция датчиков IMU
  • Высокоскоростные беспроводные модули для передачи видео и телеметрии коммерческих дронов
  • Приемники GPS/GNSS и барометрические датчики для точной навигации
  • Системы управления подвесом для стабилизации камеры и применения в FPV-платах
  • Сверхэффективные схемы управления питанием для увеличения времени полета

Профессиональные платы коммерческих дронов обычно используют 6-10-слойные многослойные печатные платы для сложной маршрутизации сигналов между системами управления полетом, камерами и коммуникационными подсистемами при минимальном весе. Основная сложность проектирования плат для камер БПЛА заключается в балансировке требований к производительности с жесткими ограничениями по размеру и весу, что требует специализированных методов проектирования высокоскоростных печатных плат для высокочастотной связи и передачи видео. FPV камеры на печатных платах все чаще интегрируют обработку изображений на основе ИИ и автономные функции полета, обеспечивая отслеживание объектов в реальном времени и интеллектуальную навигацию в компактных и легких форм-факторах с использованием технологии HDI PCB для максимальной плотности компонентов при минимальном весе системы.

Современное производство для БПЛА

Наши производственные мощности оптимизированы под уникальные требования производства печатных плат для камер дронов и БПЛА:

  • Платы для аэрофотосъемки: Сверхлегкие конструкции на основе субстратов FR4 PCB с оптимизированным распределением меди для снижения веса без ущерба целостности сигнала
  • Платы для квадрокоптеров: Технологии миниатюризации, поддерживающие обработку видео 4K в ограниченном пространстве
  • Платы для коммерческих дронов: Высоконадежные решения для промышленного применения с расширенным температурным диапазоном на материалах high-Tg PCB для улучшенной термостабильности
  • Платы для FPV камер: Схемы передачи видео с низкой задержкой и оптимизированными RF-характеристиками
  • Платы для камер БПЛА: Повышенная устойчивость к вибрациям и защита от ударов для сложных условий полета
  • Платы для камер дронов: Интегрированная EMI-защита для беспроводной совместимости и защиты датчиков

Линии SMT-монтажа настроены для точной установки миниатюрных компонентов, включая высокочувствительные сенсоры изображения, процессоры управления полетом и модули беспроводной связи. Наши услуги полного цикла сборки для плат камер дронов включают программирование прошивки, калибровку датчиков, тестирование в полете и комплексные испытания в различных температурных и вибрационных условиях.

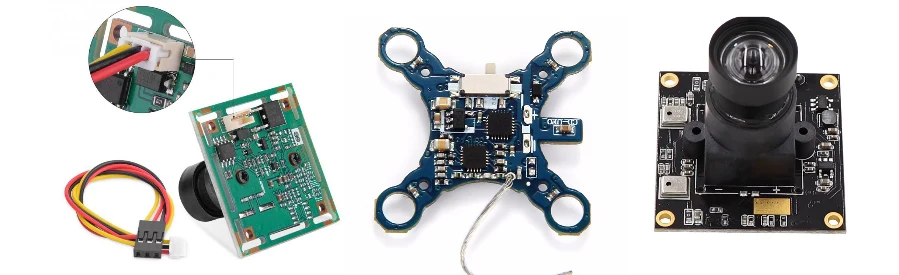

Производство печатных плат для камер дронов

Управление питанием и оптимизация веса

Платы для камер дронов и БПЛА требуют сложных решений по управлению питанием для максимального времени полета при поддержке высокопроизводительных систем обработки изображений:

  • Платы для аэрофотосъемки: Многоканальные системы питания, оптимизированные под эффективность батареи и требования сенсоров камеры
  • Платы для квадрокоптеров: Сверхэффективные импульсные стабилизаторы для увеличения времени полета в потребительских устройствах
  • Платы для коммерческих дронов: Промышленные системы питания для мощных нагрузок и длительных миссий
  • Платы для FPV камер: Низковольтные схемы передачи видео, оптимизированные для гоночных и любительских полетов
  • Платы для камер БПЛА: Динамическое масштабирование мощности в зависимости от режимов полета и требований к съемке
  • Продвинутое тепловое управление для обработки изображений высокого разрешения без увеличения веса
  • Варианты плат с высокой теплопроводностью для профессиональных применений с длительной работой Конструкции печатных плат для камер БПЛА требуют тщательной оптимизации веса, включая использование легких гибких печатных плат для соединений в подвесах и модулях камер, что снижает общий вес системы при сохранении надежности. Высокочастотная передача видео часто требует специализированных материалов для высокочастотных печатных плат для обеспечения оптимальной передачи сигналов и минимизации помех системам управления полетом.

Комплексные решения для экосистемы БПЛА

Помимо производства основных печатных плат для камер дронов, мы предлагаем интегрированные решения для экосистемы беспилотных летательных аппаратов:

Интеграция камерных систем:

  • Высококачественные CMOS-модули для аэрофотосъемки с интегрированной стабилизацией изображения
  • Специализированные датчики для работы в условиях низкой освещенности для коммерческого наблюдения и инспекции
  • Ультракомпактные камерные сборки для гоночных и рекреационных квадрокоптеров
  • Многокамерные массивы для иммерсивной записи и картографических систем FPV

Компоненты управления полетом:

  • Точные модули датчиков IMU для стабилизации и навигации камер БПЛА с использованием технологии жестко-гибких печатных плат для оптимального использования пространства в сборках контроллеров полета
  • Модули приемников GPS/GNSS с интегрированными антеннами для точного позиционирования
  • Барометрические датчики и магнитометры для автономного полета
  • Интеграция продвинутых ESC для управления двигателями и распределения питания

Связь и телеметрия:

  • Дальнодействующие беспроводные модули для передачи видео и телеметрии управления
  • Системы передачи FPV для потоковой передачи видео на наземные станции в реальном времени
  • Сотовые и спутниковые модули связи для операций за пределами прямой видимости
  • Аварийные системы связи и автоматическая функция возврата домой

Почему стоит выбрать HILPCB для производства печатных плат камер дронов

В HILPCB мы понимаем, что командам, работающим с камерами дронов, нужен производственный партнёр, способный проверить компоновку слоёв камеры, размещение разъёмов, воздействие вибраций и план испытаний при сборке, а также обеспечить производительность, надёжность и быструю итерацию. Поэтому мы предлагаем комплексные решения, включая печатные платы для камер дронов, платы управления полетом, системы распределения питания и модули связи, все произведено с аэрокосмическим контролем качества и протестировано на летные характеристики, устойчивость к окружающей среде и соответствие нормативным требованиям. Система менеджмента качества HILPCB сертифицирована по ISO 9001:2015. Для изделий с требованиями IPC-A-610 Class 3 мы выполняем сборку и инспекцию по Class 3 в согласованном объёме приёмки. Специализированный опыт аэрокосмического производства дополняет эти возможности. HILPCB гарантирует, что каждая изготовленная плата соответствует строгим требованиям к качеству производства и сборки, применимым к проектам беспилотных авиационных систем. Остальная часть бортовой электроники рассмотрена в нашем руководстве по проектированию и производству плат для дронов. Помимо производства, мы помогаем нашим клиентам преодолевать уникальные проблемы разработки БПЛА — соблюдение весовых ограничений, получение сертификационных разрешений и ускорение вывода на рынок инновационных авиационных платформ. От быстрого прототипирования до массового производства мы управляем поставками компонентов, оптимизированных для аэрокосмических применений, прецизионной сборкой с критически важными стандартами качества для полётов, комплексными испытаниями, включая вибрационные и термоциклические тесты, а также полной поддержкой интеграции систем. Такой специализированный подход не только гарантирует надёжную лётную производительность, но и помогает ориентироваться в сложном регуляторном ландшафте, обеспечивая сертификацию ваших дронов — будь то потребительские системы Quadcopter Camera PCB или профессиональные платформы Commercial Drone PCB — и превышение рыночных ожиданий.

Часто задаваемые вопросы о платах для камер дронов (FAQ)

Каковы ключевые инженерные вызовы при разработке плат камер для профессиональных дронов?

Проектирование Aerial Photography PCB и UAV Camera PCB связано с уникальными проблемами, включая строгие весовые ограничения, устойчивость к вибрациям и терморегуляцию в условиях полёта. Компоновка Drone Camera PCB требует тщательного баланса между производительностью и весом при сохранении целостности сигнала для передачи видео высокого разрешения. Проекты Commercial Drone PCB должны учитывать регуляторные требования, увеличенное время полёта и профессиональное качество изображения, соответствуя стандартам сертификации для коммерческого использования.

К основным трудностям относятся жесткие лимиты массы, сильные вибрационные нагрузки в полете и высокая теплоотдача процессоров обработки изображений. Трассировка обязана обеспечивать целостность скоростных дифференциальных видеолиний 4K/8K и одновременно экранировать сенсор от электромагнитных помех силовых двигателей.

Как обеспечивается надежность плат камер квадрокоптеров в условиях полетных перегрузок?

Надёжность Quadcopter Camera PCB и усиленных Drone Camera PCB требует специализированных материалов, конформного покрытия и ударопрочного монтажа компонентов, разработанных для авиационных применений. Наши проекты UAV Camera PCB используют гибко-жёсткую конструкцию, методы гашения вибраций и обширные лётные испытания, включая термоциклирование, воздействие влаги и проверку механических нагрузок для потребительских и профессиональных дронов в реальных условиях полёта.

Надежность достигается применением гибко-жестких структур, исключающих ненадежные разъемы, фиксацией BGA-микросхем компаундом (underfill) и влагозащитным лакированием плат для защиты от конденсата на высоте. Качество подтверждается климатическими испытаниями и вибротестами по авиационным стандартам.

Какие специализированные процессы требуются при производстве плат FPV-камер для гоночных дронов?

Производство FPV Camera PCB и высокопроизводительных UAV Camera PCB требует обработки видео с низкой задержкой, оптимизации высокочастотных радиочастот и сверхлёгкой конструкции. Наше производство включает сборку Drone Camera PCB с аэрокосмическими компонентами, продвинутое экранирование от электромагнитных помех для беспроводной совместимости и специализированное тестирование качества передачи видео, энергоэффективности и производительности в реальном времени при высоких перегрузках, характерных для гоночных применений.

Мы применяем технологии HDI с лазерными микроотверстиями, сверхтонкие подложки и прецизионное экранирование, защищающее видеосигнал от бросков тока бесколлекторных моторов и регуляторов ESC.

Изготавливаете ли вы платы камер как для потребительских, так и для промышленных дронов?

Да. Мы производим печатные платы для камер дронов для всех рыночных сегментов — от экономичных плат для камер квадрокоптеров до корпоративных систем для коммерческих дронов. Наши возможности включают платы для аэрофотосъемки с профессиональной обработкой изображений, FPV-камеры с ультранизкой задержкой передачи, а также специализированные платы для камер БПЛА промышленного назначения, включая картографирование, инспекцию, сельское хозяйство и системы безопасности с расширенными возможностями полета и передовыми автономными функциями.

Что представляет собой плата модуля камеры дрона (Drone Camera Module PCB)?

Плата модуля камеры дрона — это небольшая плата внутри узла камеры/подвеса. В зависимости от архитектуры модуля на ней могут размещаться CMOS-матрица и процессор обработки изображения (ISP), а связь с основной платой может выполняться через интерфейс MIPI CSI-2. Эта плата отличается от плат управления полётом и питания; проект учитывает целостность сигнала матрицы и малую массу, а гибкое соединение с подвесом используется, когда этого требует конфигурация. Жёстко-гибкая конструкция на 4–6 слоёв подходит для тех вариантов, где она нужна по компоновке.
